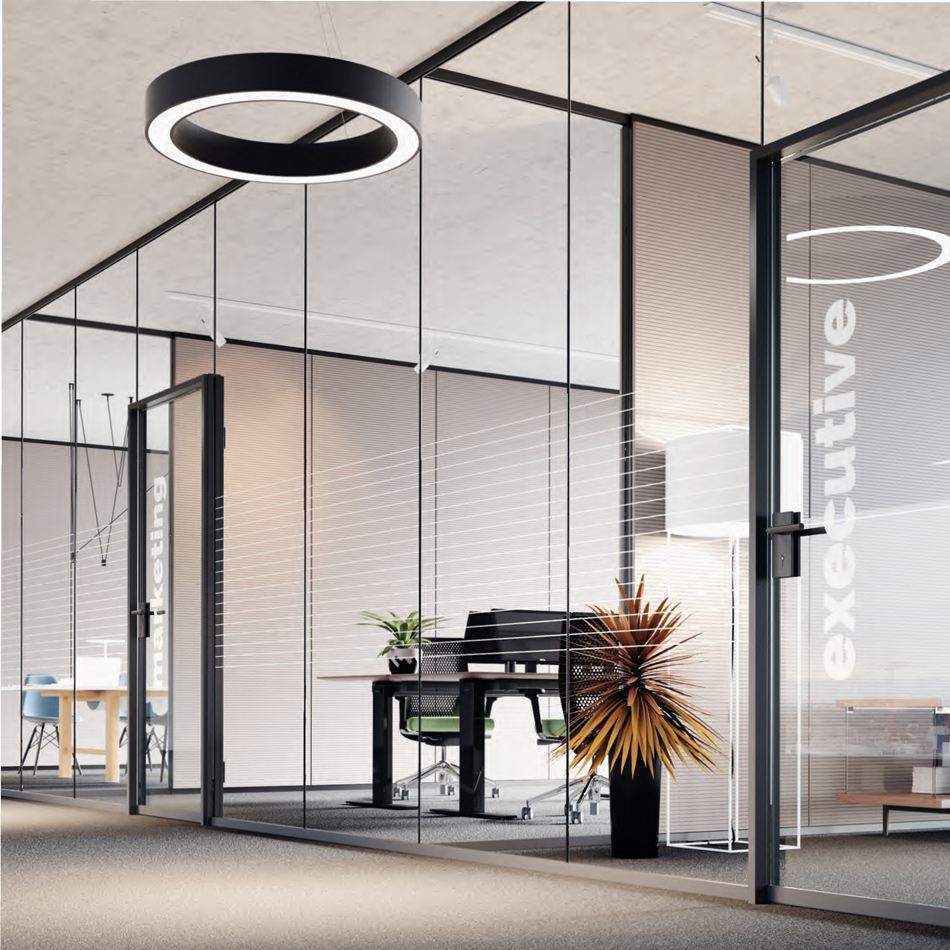

NOVOFIRE® GLASS 30 - Maximale Transparenz
Das Brandschutz-Ganzglassystem NovoFire® Glass garantiert maximale Lichtdurchlässigkeit und Transparenz von Raum zu Raum. Es sind keine vertikalen Profile erforderlich, die einzelnen Scheiben werden nur durch minimale Silikonfugen miteinander verbunden. Das verwendete Brandschutzglas erfüllt Sicherheitseigenschaften auf beiden Seiten und gewährt ohne Zusatzscheiben eine UV-Stabilität.
NovoFire® Glass ist als designorientiertes Trennwand system für eine Feuerwiderstandsdauer von 30 Minuten entwickelt worden.
Es lassen sich im Innenbereich großzügige Glasabmessungen mit Scheiben von 1.800 x 3.500 mm realisieren. Zudem ist NovoFire® Glass mit dem bewährten und stabilen Türsystem NovoFire® Alu kombinierbar und bietet somit eine Vielzahl an Gestaltungs- und Einsatzmöglichkeiten.

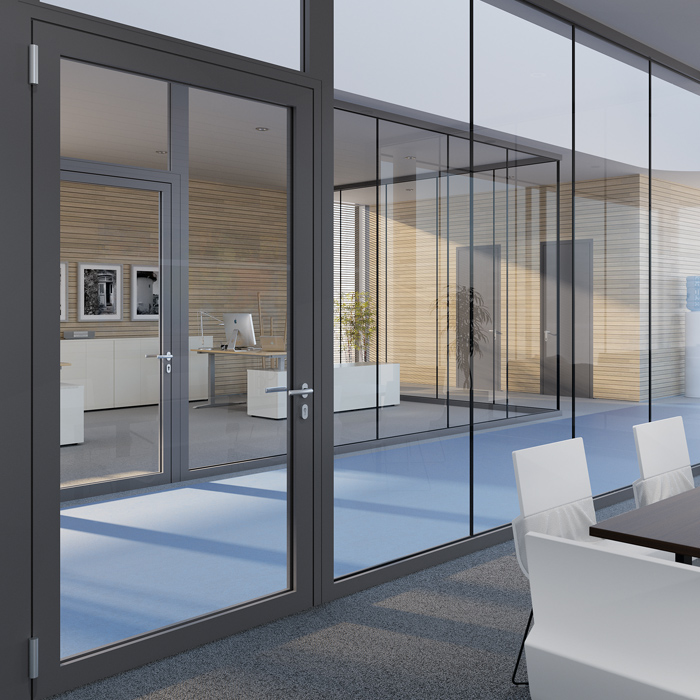

Transparenter Brandschutz
Novoferm Ganzglas-Systeme stehen für Lichtdurchlässigkeit und Transparenz in jedem Raum. Es sind keine vertikalen Profile erforderlich, die einzelnen Scheiben werden nur durch minimale Silikonfugen miteinander verbunden. Das verwendete Brandschutzglas erfüllt Sicherheitseigenschaften auf beiden Seiten und gewährt ohne Zusatzscheiben eine UV-Stabilität.
Hohe Funktionalität
NovoFire Glass ist als designorientiertes Trennwandsystem für eine Feuerwiderstandsdauer von 30 Minuten entwickelt worden. Es lassen sich im Innenbereich großzügige Glasabmessungen mit Scheiben von 1.800 x 3.500 mm realisieren. Zudem ist NovoFire Glass mit dem bewährten Türsystem NovoFire Alu kombinierbar und bietet eine Vielzahl an Gestaltungs- und Einsatzmöglichkeiten.
Flexibler Einsatz
NovoFire Glass funktioniert nicht nur als Trennwandsystem oder in Kombination mit dem Türensystem NovoFire Alu, sondern auch als eigenständiges Verglasungselement für die Innenraumgestaltung. Aufgrund der Brandschutzeigenschaften eignen sich die NovoFire Glass Durchblickfenster für verschiedene Einsatzbereiche in Wohnung, Büro, Industrie oder das Bildungs- oder Gesundheitswesen - bis zu einem Maß von 1.900 mm x 3.600 mm.
Highlights und Eigenschaften
Details Brandschutz-Ganzglassysteme NovoFire Glass
Details Brandschutz-Ganzglassysteme NovoFire Glass
SYSTEM BESCHREIBUNG
Das Rahmenmaterial besteht aus einem Aluminium Einkammer-Hohlprofil, gefüllt mit einem mittig verankerten Novoferm Brandschutzkern. Die Profile haben eine Wandstärke von 4 mm. Daraus ergibt sich eine sehr stabile und kompakte Konstruktion.
- Ansichtsbreite Rahmen: 75 mm
- Profiltiefe: 74 mm
- Kombinierbar mit NovoFire® T30 Türen
- Optimale Transparenz durch vertikale Silikonfugen von 4 mm
BRANDSCHUTZGLAS
- Das verwendete Brandschutzglas hat eine Feuerwiderstandsklasse F30 (EI30)
- Die Eigenschaft als Sicherheitsglas nach DIN 1249 /1259 durch beidseitige ESG-Kombination
- Das Glas ist beidseitig UV-stabil
- Es können nahezu unbegrenzte Oberflächengestaltungen vorgenommen werden wie z.B. Siebdruck, Satinieren, Sandstrahlen

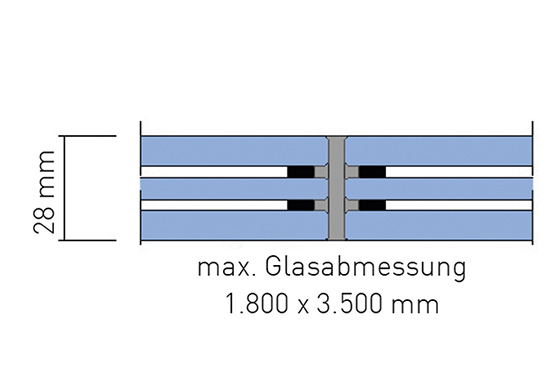

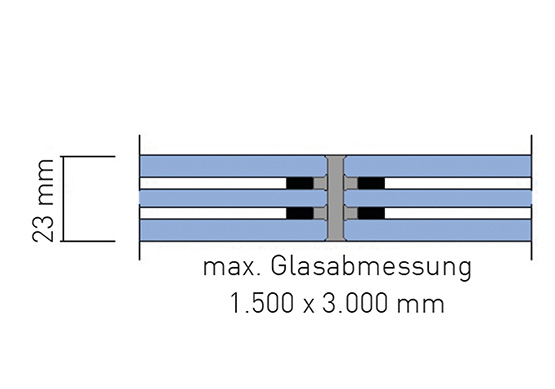

- Glasabmessung 1.500 x 3.000 mm im Hoch- oder Querformat, Glasdicke ≥ 23mm
- Glasabmessung 1.500 x 3.500 mm im Hoch- oder Querformat, Glasdicke ≥ 28mm bis 60 mm
ECKVERBINDUNG

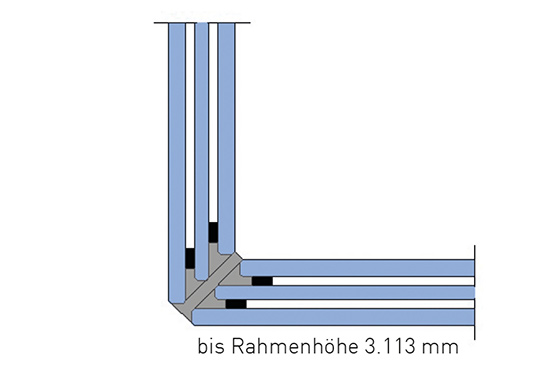

NovoFire® Glass kann mit 90° Ecken bezogen auf den Grundriss ausgeführt werden und bis zu einer Glasscheiben-Höhe von 3.000 mm.
Im Eckbereich benötigt NovoFire® Glass keine Eckpfosten, der Glasstoß wird mit auf Gehrung gearbeiteten Glasscheiben ausgeführt.
So ergibt sich ein optisch ansprechendes Fugenbild.
OBERFLÄCHE RAHMENPROFIL
- Standard:
Pulverbeschichtet, endlackiert, Seidenglanz (RAL Classic nach Wahl)
- Optional:
Eloxal, Edelstahloptik, pulverbeschichtet in Holzdekor, NCS-Farben
Ihre Pluspunkte im Überblick
- Große Glasformate eröffnen eine Vielzahl von Einsatz- und Gestaltungsmöglichkeiten
- Zugelassen mit der Kombination des NovoFire Türensystems
- Kein Eckprofil bei 90° Glasstoß erforderlich
- Sicherheitsglas durch beidseitige ESG-Kombinationen nach DIN 1249 und DIN 1259
- UV-stabil von beiden Seiten
- Geringes Bruchrisiko durch die ESG-Kombination bei der Montage, optional VSG möglich
- Leichtes Ausrichten der nur 4 mm Silikonfuge durch selbstklebende aufschäumende Bänder auf den Glaskanten
- Unempfindlich gegen Feuchtigkeit durch einen stabilen Randverbund aus elastischen Polysulfit-Dichtstoff
Inspirationen

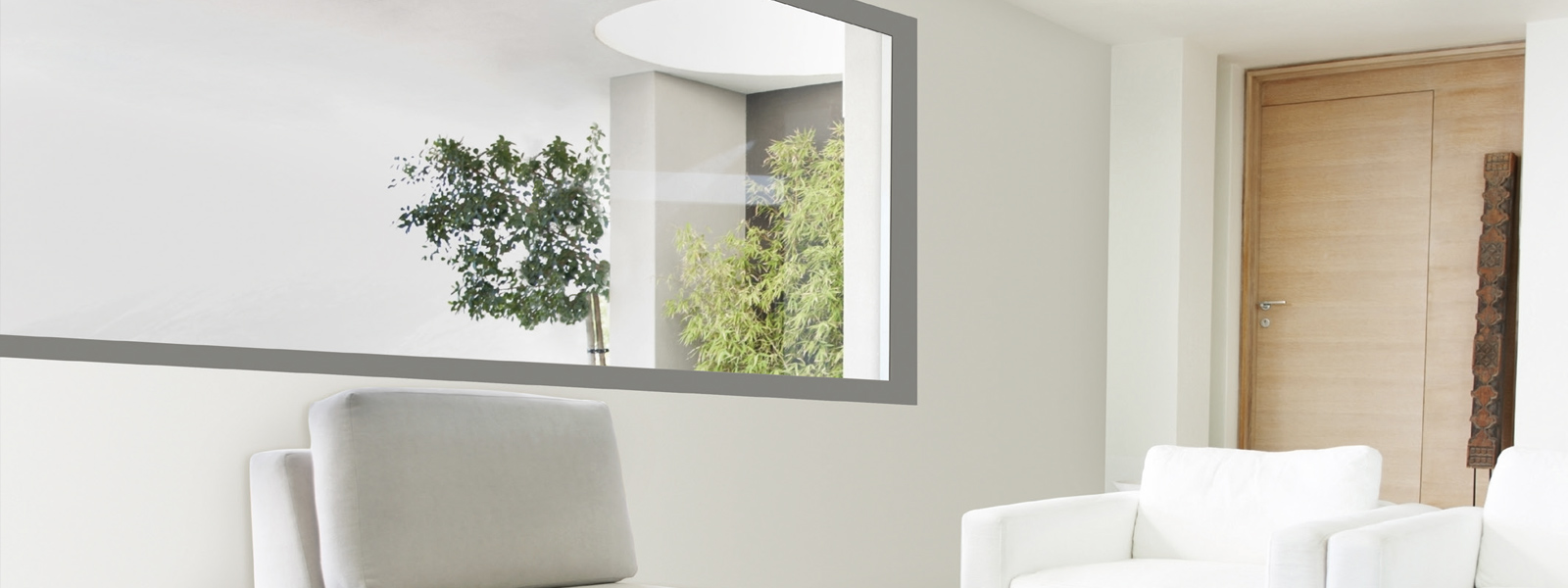

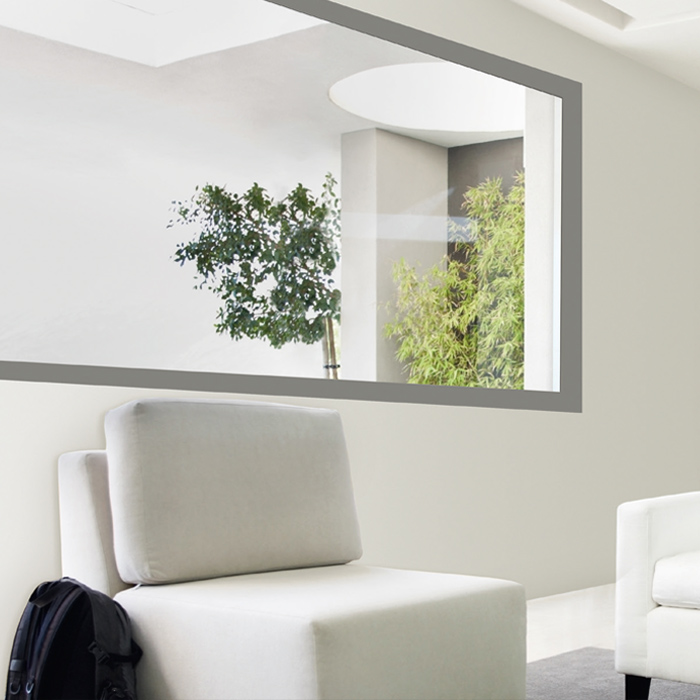

Durchblickfenster als Einzelelement für verschiedene Einsatzbereiche wie Wohnung, Büro, Industrie oder das Bildungs- oder Gesundheitswesen mit flexibel wählbaren Maßen bis zu 1.900 mm x 3.600 mm.
Technik und Details
Technische Daten Novofire Glass 30
| Widerstandsklasse | Wärmegedämmte Außenabschlüsse | |||||
| Typenbezeichnung | NovoFire® Glass | NovoFire® Glass | ||||
| Elementaufteilung | ||||||
| Schrägen | - | - | ||||
| Rundbögen | - | - | ||||
| Aussparungen | • | • | ||||
| Winkel | 90° | - | ||||
| Verbreiterungen | • | • | ||||
| Maße |
| |||||
| Rohbaumaß | Breite | Unbegrenzt | Unbegrenzt | |||
Höhe max. | 3.350 inklusive Verbreiterung | 3.350 inklusive Verbreiterung | ||||
| Rahmenaußenmaß | Breite | Unbegrenzt | Unbegrenzt | |||

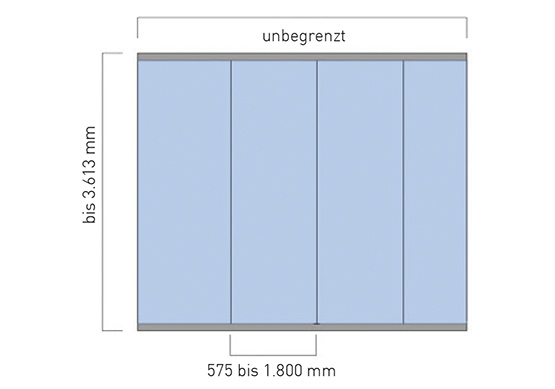

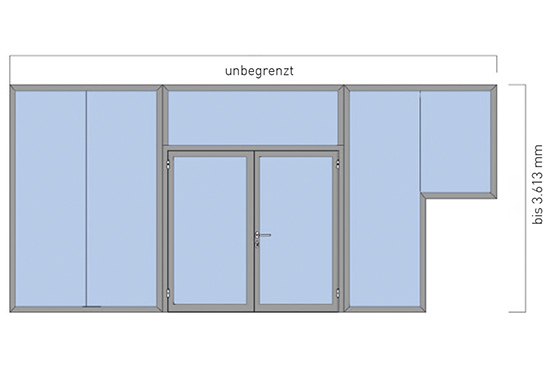

Höhe min. - max. | 3.113 | 3.613 | ||||
| Scheibengröße | Breite min. - max. | 575 - 1.500 | 575 - 1.800 | |||
Höhe max. | 3.000 | 3.500 | ||||
| Rahmen | ||||||
| Bautiefe | 75 | 75 | ||||
| Ansichtsbreite Rahmenprofil | 75 | 75 | ||||
| Stoßfugenbreite | 4 ± 1 | 4 ± 1 | ||||
| Klebesprosse/Kämpferprofil | Nicht erforderlich | Nicht erforderlich | ||||
| Wände | ||||||
| Mauerwerk | • | • | ||||
| Beton | • | • | ||||
| Porenbetonblock oder Plansteine | • | • | ||||
| Porenbetonplatten | • | • | ||||
| Ständerwände | • | • | ||||
| bekleidetes Stahl-Bauteil | • | • | ||||
| bekleidetes Holz-Bauteil | • | • | ||||
| Kombination Tür/ Verglasung | • | • | ||||
| Füllungen | ||||||
| Verglasungsdicke | 23 - 28 | 23 - 60 | ||||
| Glas | • | • | ||||
| Glaseinsatz | Nassverglasung | • | • | |||
Trockenverglasung | • | • | ||||
| Kombination mit Türen | ||||||
| NovoFire T30-1 und T30-1 RS Zulassung: Z-6.20-1845 Immer mit oberer Verriegelung | • | • | ||||
| NovoFire T30-2 und T30-2 RS Zulassung: Z-6.20-1845 Gang- und Standflügel mit oberer Verriegelung | • | •
| ||||
|
|
| ||||
| Prüfzeugnis-/ Zulassungsnummern | Z-19.14-2392 | Z-19.14-2392 | ||||
| Geprüft nach | DIN 4102 | DIN 4102 | ||||
Technische Daten EI30-1-TÜR UND EI30-2-TÜR
| 1-flügelige und 2-flügelige NovoFire® Thermo | |||
| Widerstandsklasse | EI130 C5 | EI130 C5 | |
| Typbezeichnung | NovoFire® Thermo 1-flügelig | NovoFire® Thermo 2-flügelig | |
| Modelle |
|
| |
| Türen und Festelemente mit Verglasung | • | • | |
| Elementaufteilung |
|
| |
| Schrägen | - | - | |
| Rundbögen | - | - | |
| Aussparungen | - | - | |
| Winkel | - | - | |
| Verbreiterungen | • | • | |
| Maße | |||
Rohbaumaß
| Breite min. – max. | 720 - 1440 | 1420 - 2840 |
| Höhe min. – max. | 1960 - 2620 | 1960 - 2620 | |
| Rahmenaußenmaß (Größere Abmessungen durch Verwendung von Rahmenvarianten möglich | Breite min. – max. | 700 - 1400 | 1400 - 2800 |
| Höhe min. – max. | 1950 - 2600 | 1950 - 2600 | |
| Lichter Durchgang bei 180° Öffnung | Breite min. – max. | 550 - 1250 | 1270 - 2650 |
| Höhe min. – max. | 1875 - 2525 | 1875 - 2525 | |
| Türblatt | |||
| Bautiefe 90 150 98 20 - 140 | 90 | 90 | |
| Ansicht | 150 | 150 | |
| Sockelhöhe | Breite min. – max. | 98 | 98 |
| Klebesprosse | Breite min. – max. | 20 - 140 | 20 - 140 |
| Wände | |||
| Mauerwerk | > 180 | > 180 | |
| Beton | ≥ 180 | ≥ 180 | |
| Porenbetonblock- oder plansteine | ≥ 180 | ≥ 180 | |
| Porotonziegel | ≥ 250 | ≥ 250 | |
| Techniche Merkmale (Klasse 3) | Einwärts öffnend | Einwärts öffnend | |
| Luftdurchlässigkeit nach DIN EN 12207 | Klasse 3 | Klasse 3 | |
| Schlagregendichtheit nach DIN EN 12208 | Klasse 3A | Klasse 4A | |
| Widerstandsfähigkeit bei Windlast nach DIN EN 12210 | C2/ B2 | C3/ B3 | |
| Bedienkräfte nach DIN EN 12217 | Klasse 2 | Klasse 2 | |
| Techniche Merkmale (Klasse 2) | Einwärts öffnend | Einwärts öffnend | |
| Luftdurchlässigkeit nach DIN EN 12207 | Klasse 2A | Klasse 3 | |
| Schlagregendichtheit nach DIN EN 12208 | Klasse 4A | Klasse 4A | |
| Widerstandsfähigkeit bei Windlast nach DIN EN 12210 | C2/ B2 | C3/ B3 | |
| Bedienkräfte nach DIN EN 12217 | Klasse 2 | Klasse 2 | |
| Füllungen | |||
| Polfl am 30/ SZR16 + arg/ 6 mm ESG (Ug = 1.1 W/ m²K) | 1138 x 2382 | 1202 x 2382 | |
| Prüfzeugnis-/ Zulassungsnummern | Geprüft nach EN 1634 CE-Kennzeichnung nach EN 16034 | Geprüft nach EN 1634 CE-Kennzeichnung nach EN 16034 | |
| Alle Angaben in mm • möglich - nicht möglich | |||
