In den folgenden Referenzen stellen wir Ihnen beispielhaft Stadien und andere sportliche Gebäude vor, in welchen hochwertige Novoferm Produkte eingebaut wurden. Teils ungewöhnlich, teils beeindruckend präsentiert sich darin das Spektrum der Einsatzmöglichkeiten als sehr breit.

PROJEKT MHP Arena

PROJEKTORT Stuttgart

BAUHERR Stadion NeckarPark GmbH & Co. KGStadt Lingen

BAULEITUNG Züblin AG

ARCHITEKTUR asp Architekten GmbH

ANFORDERUNGSPROFIL
Umbau und Modernisierung der Haupttribüne rechtzeitig zur Fußball-Europameisterschaft 2024, Neugestaltung der Spieler- und Pressebereiche, Einbau der Produkte im laufenden Spielbetrieb

ERÖFFNUNG April 2024

NOVOFERM-PRODUKTE
System NovoPorta Premio Stahltüren EI-1/ EI30-2, EI90-1,MZ-1/ MZ-2, teilweise in Sonderausführung zum Einbau in größeren Höhen, mit Rauch- und erhöhtem Schallschutz, mit Sonderschwellen, Feststellanlage und Verglasungen, Feuerschutz-Schiebetore NovoSlide Industry, EI90 S200, MZ

PROJEKT
Emsland Arena

PROJEKTORT Lingen

BAUTRÄGER Stadt Lingen

ARCHITEKT
pbr Planungsbüro Rohling AG

ANFORDERUNGSPROFIL
Hohe Ansprüche an Brandschutz, Qualität, Funktionalität und Individualität

FERTIGSTELLUNG
November 2013

NOVOFERM-PRODUKTE
Brandschutz-, Stahlblech- und Aluminium-Rohrrahmen-Türen

PROJEKT
ISS-DOME Düsseldorf

PROJEKTORT Düsseldorf

BAUHERR
Industrieterrains Düsseldorf-Reisholz AG

ARCHITEKT
RKW Rhode, Kellermann Wawrowsky

ANFORDERUNGSPROFIL
Hohe Ansprüche an Brandschutz, Qualität, Funktionalität und Individualität

FERTIGSTELLUNG Bis Ende August 2006

NOVOFERM-PRODUKTE
284x Feuerschutztüren, 32x Rolltore und 58x Spezialtüren

Anforderungen und Lösungen

MHP ARENA STUTTGART

TÜRÖFFNER FÜR DIE EM: STADIONUMBAU IM LAUFENDEN SPIELBETRIEB

MHP Arena Stuttgart: 124 Türen und 3 Schiebetore im Einsatz

Wie Novoferm den Stadiumumbau mitgestaltet

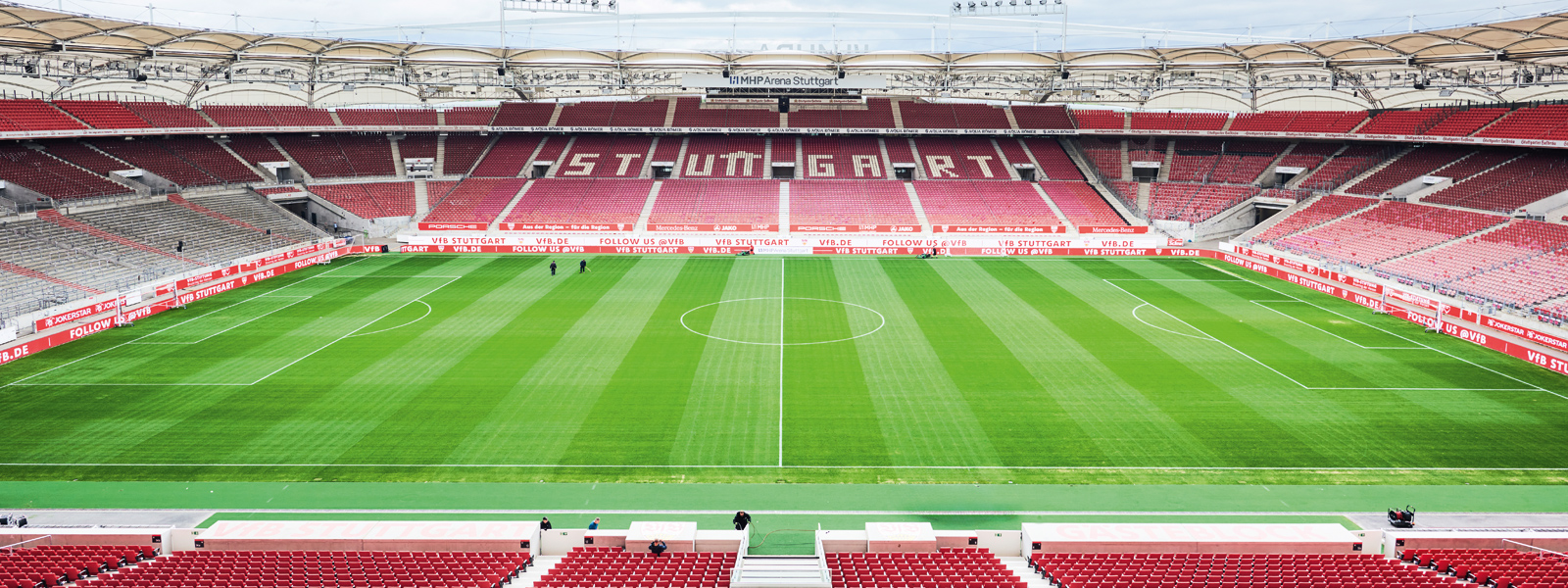

140 Millionen Euro, zwei Jahre Bauzeit und Umsetzung im laufenden Spielbetrieb:
Die Modernisierung der MHP Arena zur EM 2024 war für alle Beteiligten ein anspruchsvolles Projekt. Auch für Novoferm, denn die Baustelle musste vor den Spielen immer wieder aufgeräumt werden, so dass sich die Montage der 124 Türen und der drei Schiebetore über mehrere Monate hinzog.

Aber das Ergebnis kann sich sehen lassen:
Insgesamt 7.500 m2 zusätzliche Fläche stehen in der Arena jetzt sowohl für Fußballspiele als auch für Messen, Tagungen und andere Events zur Verfügung. Neben mehr Platz auf und unter der Haupttribüne, einem neuen Medienzentrum und den nun zweitmeisten Business-Plätzen der Bundesliga-Stadien, haben die Modernisierungsmaßnahmen eine in Deutschland einmalige Besonderheit zu bieten: den Tunnel Club.

Dank einer 360-Grad-Glasfassade bietet sich hier für rund 200 Zuschauer die Chance, die Profis auf ihrem Weg von den – ebenfalls modernisierten – Kabinen auf das Fußballfeld zu verfolgen.

Projekt	MHP Arena
Projektort	Stuttgart
Bauherr	Stadion NeckarPark GmbH & Co. KG
Bauleitung	Züblin AG
Architektur	asp Architekten GmbH
Anforderungsprofil	Umbau und Modernisierung der Haupttribüne rechtzeitig zur Fußball-Europameisterschaft 2024 Neugestaltung der Spieler- und Pressebereiche Einbau der Produkte im laufenden Spielbetrieb
Eröffnung	April 2024
Novoferm-Produkte	124 Türen und 3 Schiebetore im Einsatz System NovoPorta Premio Stahltüren EI-1/ EI30-2, EI90-1,MZ-1/ MZ-2, teilweise in Sonderausführung zum Einbau in größeren Höhen, mit Rauch- und erhöhtem Schallschutz, mit Sonderschwellen, Feststellanlage und Verglasungen Feuerschutz-Schiebetore NovoSlide Industry EI90 S₂₀₀ MZ

Das Herzstück im Inneren bildet der Bereich der Spielerkabinen unter der Haupt tribüne. Hier setzten die verantwortlichen Architekteten von der asp Architekten GmbH bewusst auf organische, fließende Raumstrukturen, die für den Willen stehen, sich als Gemeinschaft etwas Großes aufzubauen.

Dieser Anspruch soll sich auch in der Optik der Anlage spiegeln, nur einer der Gründe, weshalb die Wahl auf Türen und Tore von Novoferm fiel. Die NovoPorta Premio Stahltüren und die NovoSlide Industry Schiebetore erfüllen nicht nur die technischen und funktionalen Anforderungen, welche je nach Einbauort variieren, sondern fügen sich auch harmonisch in das visuelle Gesamtkonzept ein.

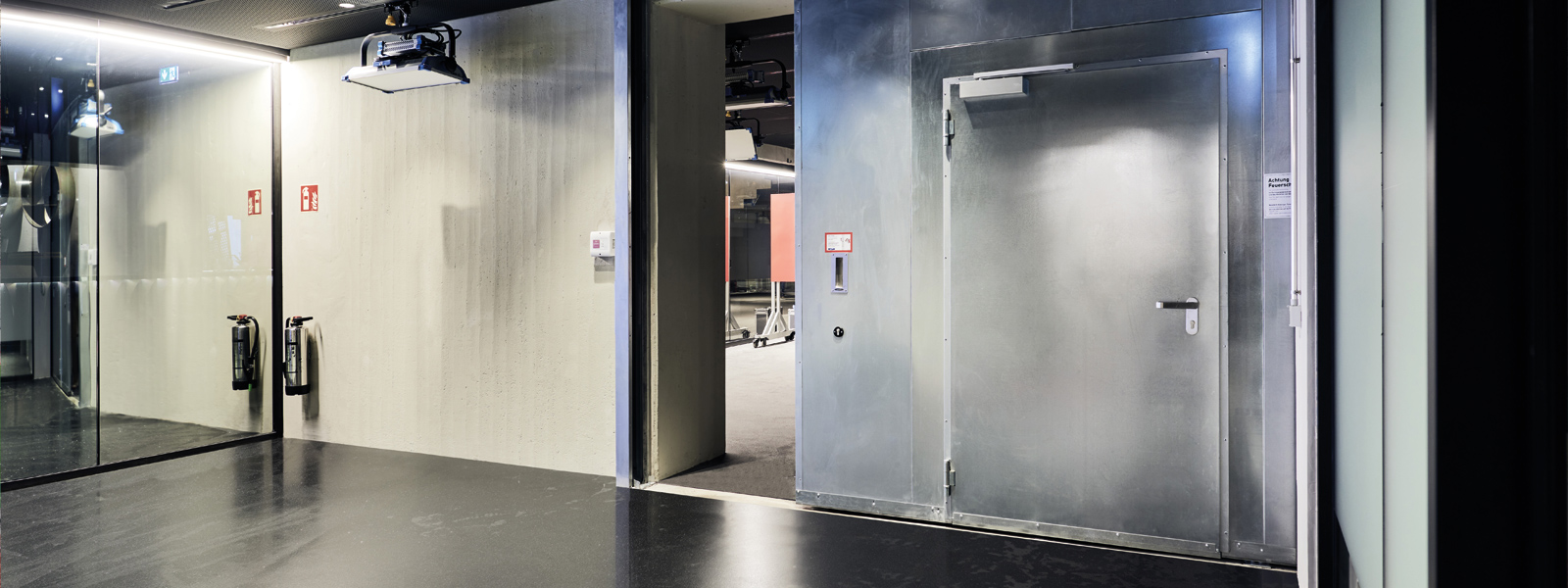

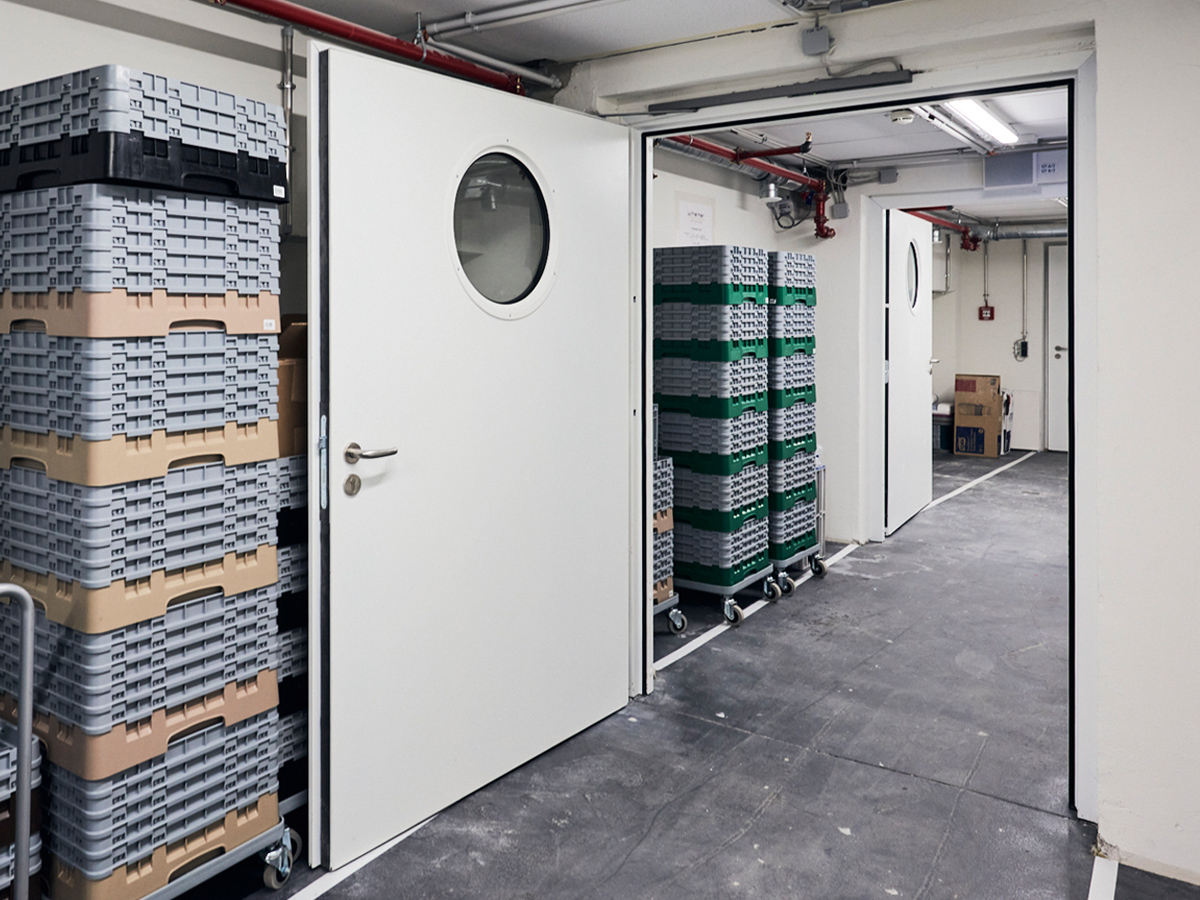

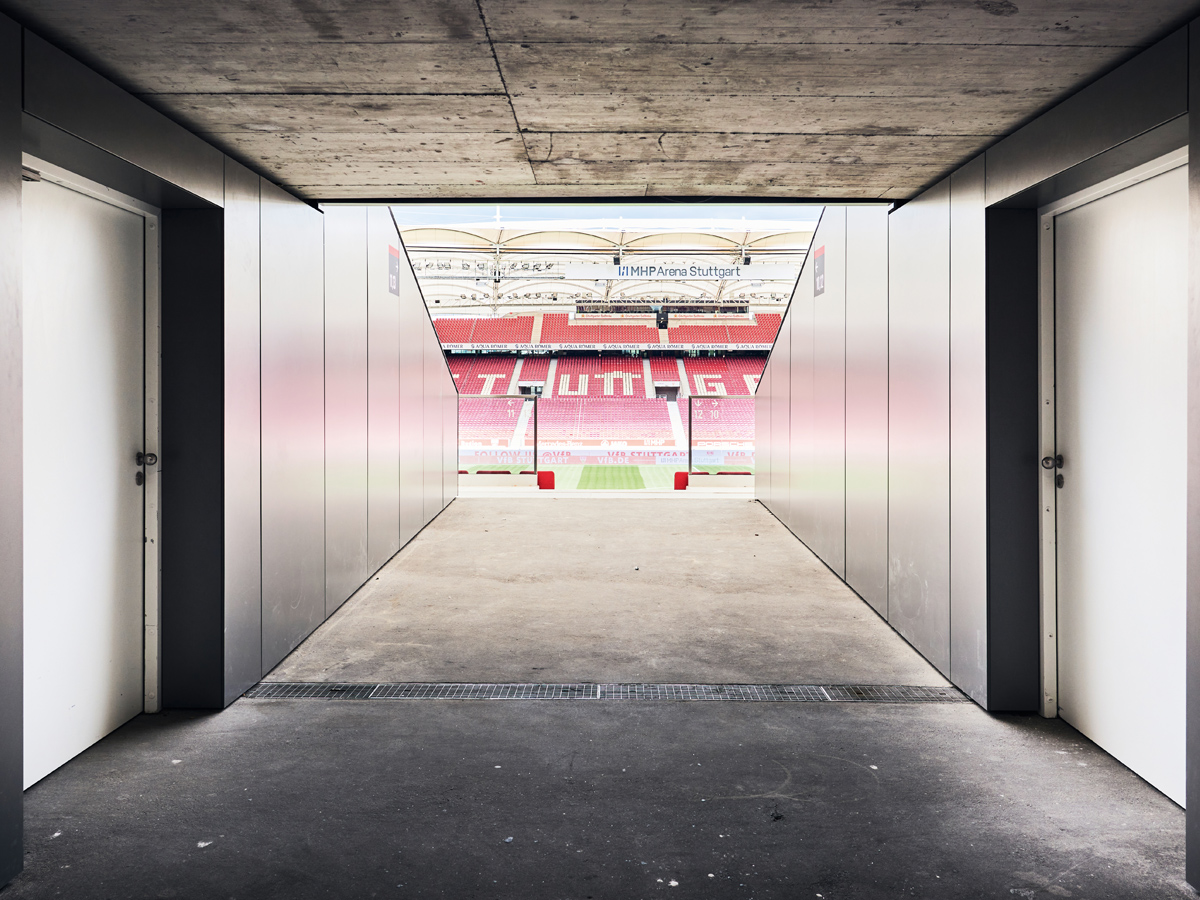

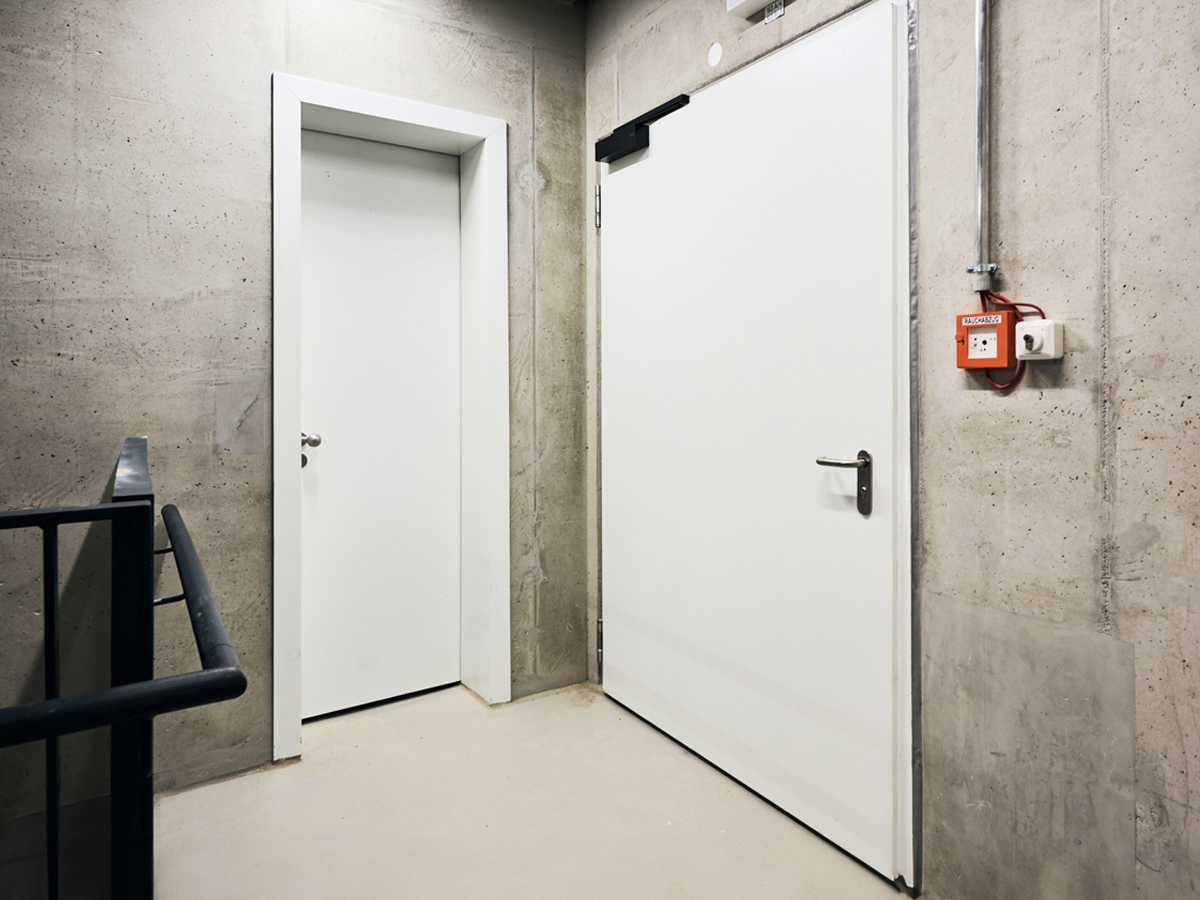

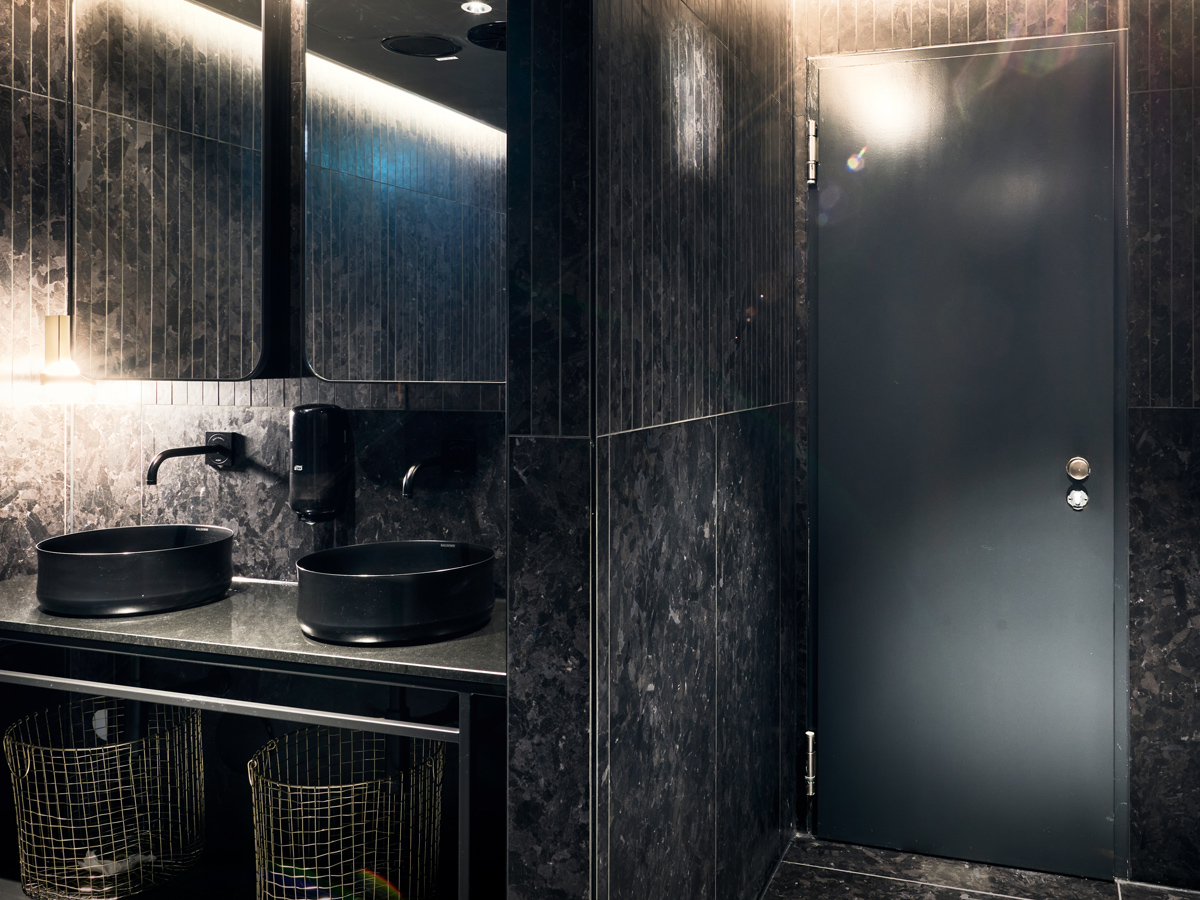

Verbaut wurden die Stahltüren in direkter Umgebung der Spielerkabinen, im Technik-und Cateringbereich, dem Treppenhaus sowie verschiedenen Fluren, die bis zum Spielfeld führen, um auch im Brandfall die Sicherheit von Zuschauenden, Fußball-Profis und Stadion-Angestellten gewährleisten zu können. Im Brandfall schaffen die hochwertigen ein- und zweiflügeligen Novoferm Feuerschutztüren ein wichtiges Zeitfenster für Rettung und Flucht, sollte es nötig sein.

Alle Türzargen wurden mit Mörtel hinterfüllt, um sowohl hohe Stabilität als auch eine lange Lebensdauer – auch bei höchster Beanspruchung – zu gewährleisten.

Im Bereich der Spielerkabinen wurden insgesamt drei NovoSlide Industry Schiebetore eingebaut – zwei davon in EI90-Ausführung, eines als Mehrzweck-Schiebetor ohne Brandschutzanforderungen.

Auch das Thema Nachhaltigkeit spielte eine zentrale Rolle beim Stadion-Umbau. Für die Erweiterung der Haupttribüne und des neuen Business Centers war es notwendig, den Bestandsbau zur Mercedesstraße hin auszubauen. Dabei konnte der Rohbau weitestgehend erhalten werden. Für das Architekturbüro war es wichtig, möglichst viel Abbruchmaterial für die Neubaumaßnahmen weiter- und wiederzuverwenden. Das recycelte Material machte über zwei Drittel der Neubaumaßnahmen aus, für den Rest kam CO2-reduzierter Beton zum Einsatz.

Während der Umbaumaßnahmen lief der Spielbetrieb weiter. 47.500 Zuschauer kamen an den Wochenenden, so dass der Bau immer wieder unterbrochen und die Baustellen aufgeräumt werden mussten. Bis zu 450 Arbeiter waren zu Hochzeiten auf der Baustelle anzutreffen. „Der Umbau konnte nur rechtzeitig gelingen, weil die Zusammenarbeit so partnerschaftlich und reibungslos verlief“, resümiert Armin Wetzel von Novoferm. „Ich erinnere mich gern an die Zeit zurück – an den Wochenenden wurden für die Arbeiter Grillfeste veranstaltet, Fans vom VfB bekamen Freikarten.“

Dank der guten Zusammenarbeit konnte die neue Haupttribüne des Stuttgarter Stadions pünktlich zur Fußball-EM 2024 mit voller Kapazität wiedereröffnet werden. Erstmals seit Baubeginn im Juni 2022 war so eine Besetzung aller 60.000 Plätze möglich.

Gefordert waren funktionale Türsysteme, die gleichzeitig alle technischen und ästhetischen Anforderungen erfüllen. Die Novoferm Türen NovoPorta Premio bestechen durch ausgereifte Technik und fügen sich hier mit schwarzer Lackierung geschickt in die Innenraumgestaltung des VIP-WCs ein.

DIE NOVOFERM LÖSUNGEN

Novoferm bietet Systemlösungen, die nicht nur Anforderungen an Brand- und Rauchschutz erfüllen, sondern sich auch ästhetisch in das jeweilige Raumkonzept einfügen. Insgesamt 124 Novoferm Stahltüren vom System NovoPorta Premio sowie drei NovoSlide Industry Schiebetore kamen bei dem Stadion-Umbau zum Einsatz – eines hiervon aus rein gestalterischen Gründen. Erstere wurden den jeweiligen Brand- und Schallschutzanforderungen nach in verschiedenen Varianten als Mehrzwecktüren von T0 bis T90/ EI90, mit Schallschutzfunktion, in Panik- und Vollpanik-Ausführung nach DIN EN 1125 sowie mit Teilverglasung, Feststellanlagen, Verschlussüberwachung und Mehrfachverriegelung ausgeführt – dabei vorgerüstet für Antriebstechnik und Zutrittskontrollen.

Die Schiebetore hingegen befinden sich ausschließlich im Bereich der Spielerkabinen. Nur zwei von ihnen müssen die Brandschutzanforderungen erfüllen und sind mit vierseitigem Dichtungssystem rauchdicht als EI90 S₂₀₀-Variante ausgeführt. Das dritte Schiebetor, welches die Heimspielumkleide schließt, ist ein Mehrzwecktor und mit einer Feststellanlage versehen, wodurch es auf diese Weise bei Bedarf geöffnet bleibt.

Passend zur Innenraumgestaltung soll es den industriellen Charakter unterstreichen.

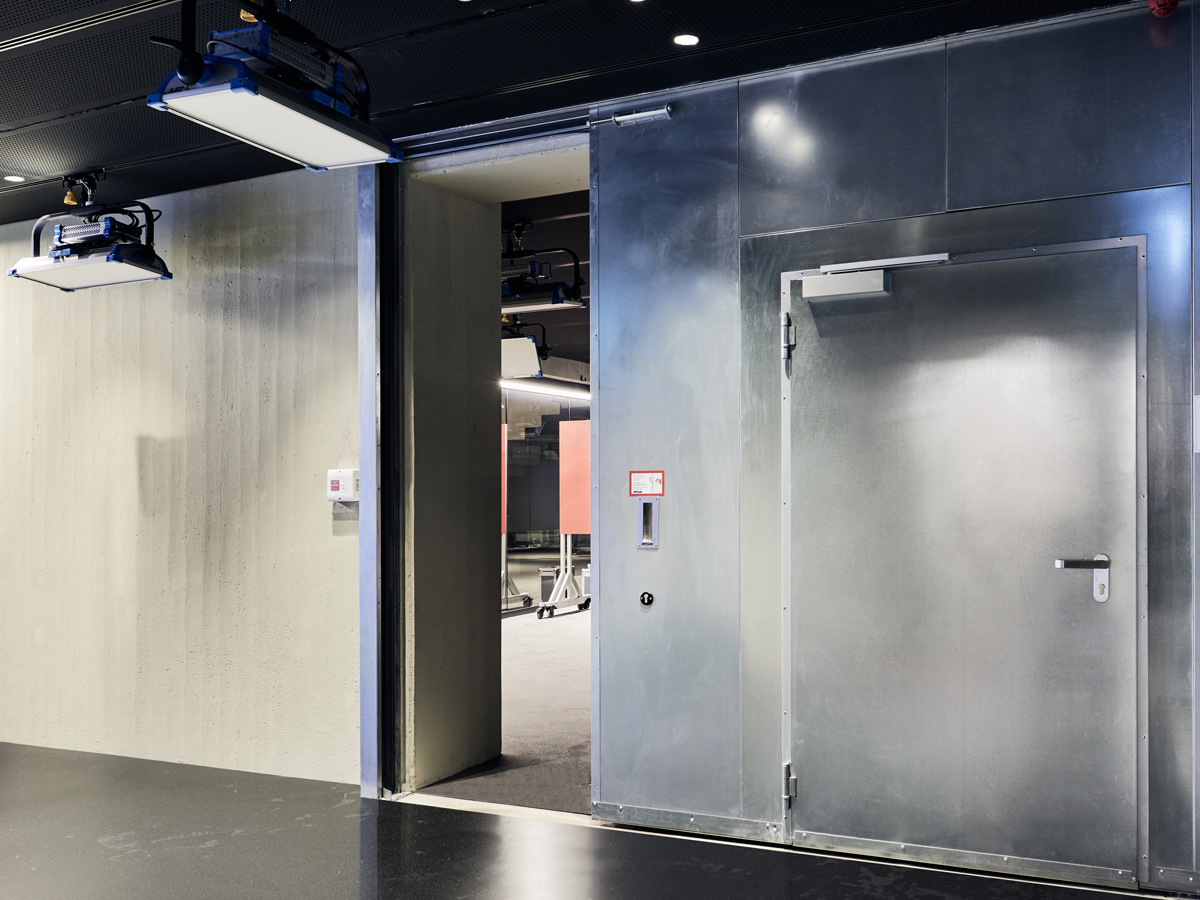

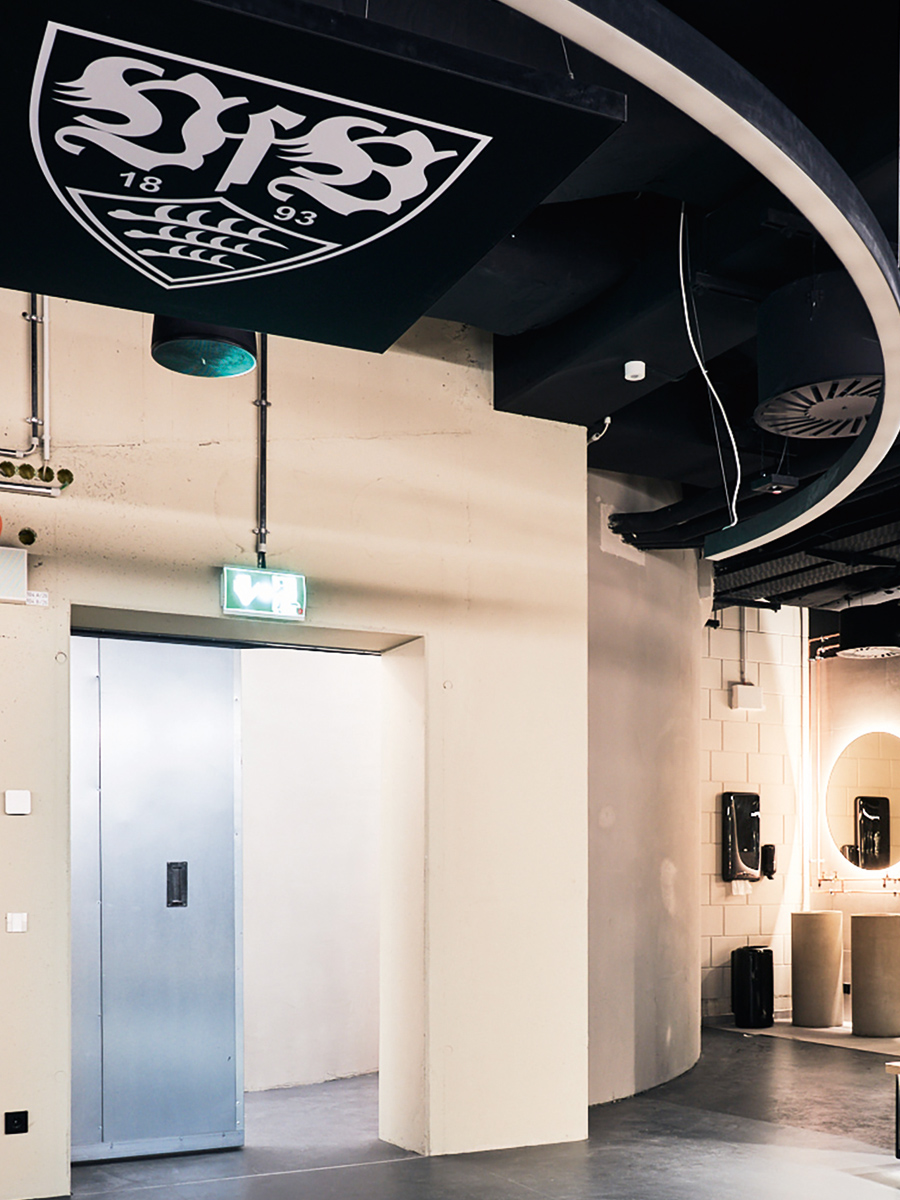

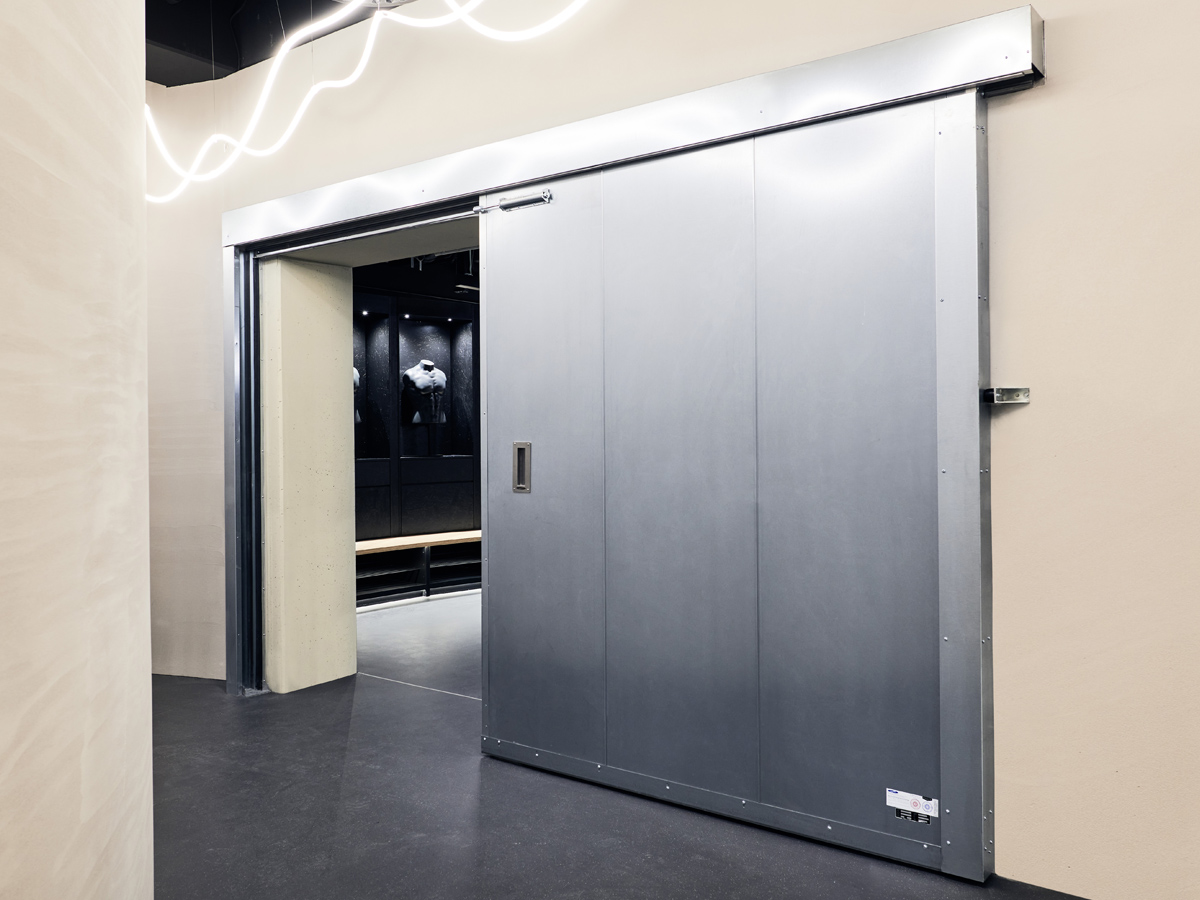

Die Heimspielkabine des VFB Stuttgart. Hier wurde ein NovoSlide Industry Schiebtor ohne Brandschutzanforderung eingebaut. Im Vordergrund stand der gestalterische Aspekt.

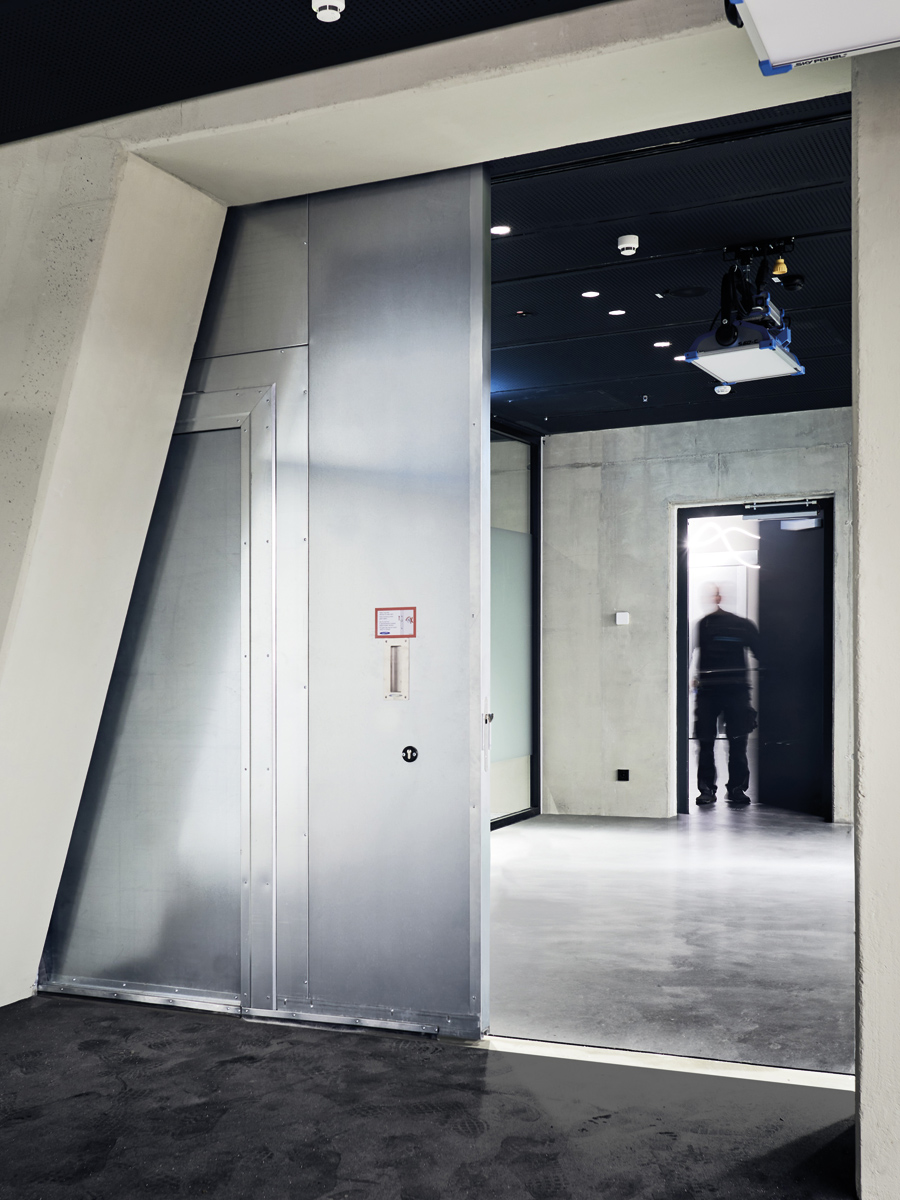

Durch die geschickte Platzierung hinter der schrägen Betonstütze wirkt es, als würde das Tor beim Öffnen in der Wand verschwinden. Als Brandschutztor löst es im Brandfall automatisch aus und trennt den Spielervom Gästebereich brandschutztechnisch ab.

Die aus Stahl gefertigten Brandschutz- und Mehrzwecktüren der Serie NovoPorta Premio sind nicht nur sicher und äußerst stabil, sondern fügen sich auf dem Weg ins Innere des Stadions mit ihrer dezenten Oberflächengestaltung in das Gesamtdesign ein.

Insgesamt 124 Türen der NovoPorta-Premio-Reihe wurden in unterschiedlichen Ausstattungsvarianten im Stuttgarter Stadion eingebaut.

Das Plattformkonzept der NovoPorta Premio ermöglicht die Ausstattung im komplettem Umbaubereich mit einer einzigen Türserie – von den Spielerkabinen über die Flure und das Treppenhaus bis hin zu den Catering- und Medienbereichen.

Hier wurde eine Schlupftür in ein Schiebetor integriert. Die schwellenlose Schlupftür ohne unteres Anschlagprofi l ermöglicht das Durchgehen ohne Stolpergefahr. Durch die nahezu planebene Optik ist die Tür zudem harmonisch in die Toranlage eingebunden.

Emsland Arena

SICHERES MULTITALENT IM EMSLAND

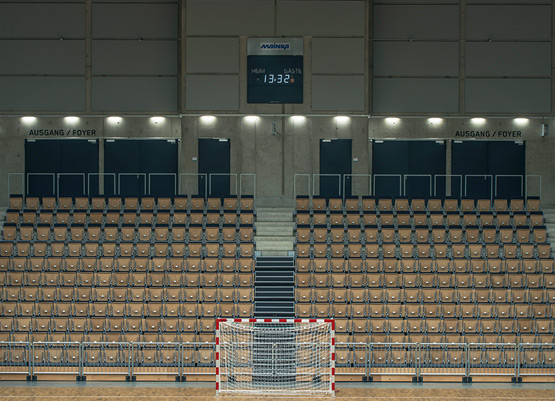

Die Arena ist als Massivkonstruktion mit Decken, tragenden Wänden und Stützen aus Stahlbeton ausgeführt. Sie besteht aus der Veranstaltungshalle, einem vorgeschalteten Foyer und den dienenden Flächen.

Auf einer Grundfläche von 5.500 m² bietet sie multiple Nutzungsmöglichkeiten. Dabei lässt sich die Bühne nach Bedarf frei platzieren und in der Größe anpassen. Zur Außenwirkung verleihen unter dem auskragenden Dach angebrachte LED Bänder und Streiflicht auf der Fassade der Halle ein leuchtendes Gesicht in der Dunkelheit.

Projekt	Emsland Arena
Bauträger	Stadt Lingen
Architekt	pbr Planungsbüro Rohling AG
Fertigstellung	2013
Anforderungsprofil	Hohe Ansprüche an Brandschutz, Qualität, Funktionalität und Individualität
Novoferm-Produkte	Brandschutztüren, Stahlblechtüren und Aluminium-Rohrrahmen-Türen

SONDERLÖSUNG: ALU-ROHRRAHMENTÜREN

Beim Bau der Arena war ein Höchstmaß an Sicherheit und Funktionalität gefragt. Die Vielfalt der Nutzungsmöglichkeiten erforderte ein individuell zugeschnittenes Brandschutzkonzept.

Eine der besonderen Herausforderungen waren dabei die Sonderlösungen der Brandschutztüren im Außenbereich. Wo tausende Menschen zusammenkommen, müssen Flucht- und Rettungswege hohe Anforderungen erfüllen.

Sämtliche Brandschutz-Türen sollten ursprünglich komplett in Stahlblech gefertigt werden. In der Praxis war dies, durch das ungünstige Breiten-/ Höhenverhältnis des Türformates, nicht möglich. Der erfahrene Systemanbieter Novoferm löste das Problem ganz individuell und überzeugte objektgerecht mit einer maßgeschneiderten Aluminium-Rohrrahmentür. Mit ihr ließ sich das problematische Türformat sicher lösen und dies bei völlig identischer Funktionalität.

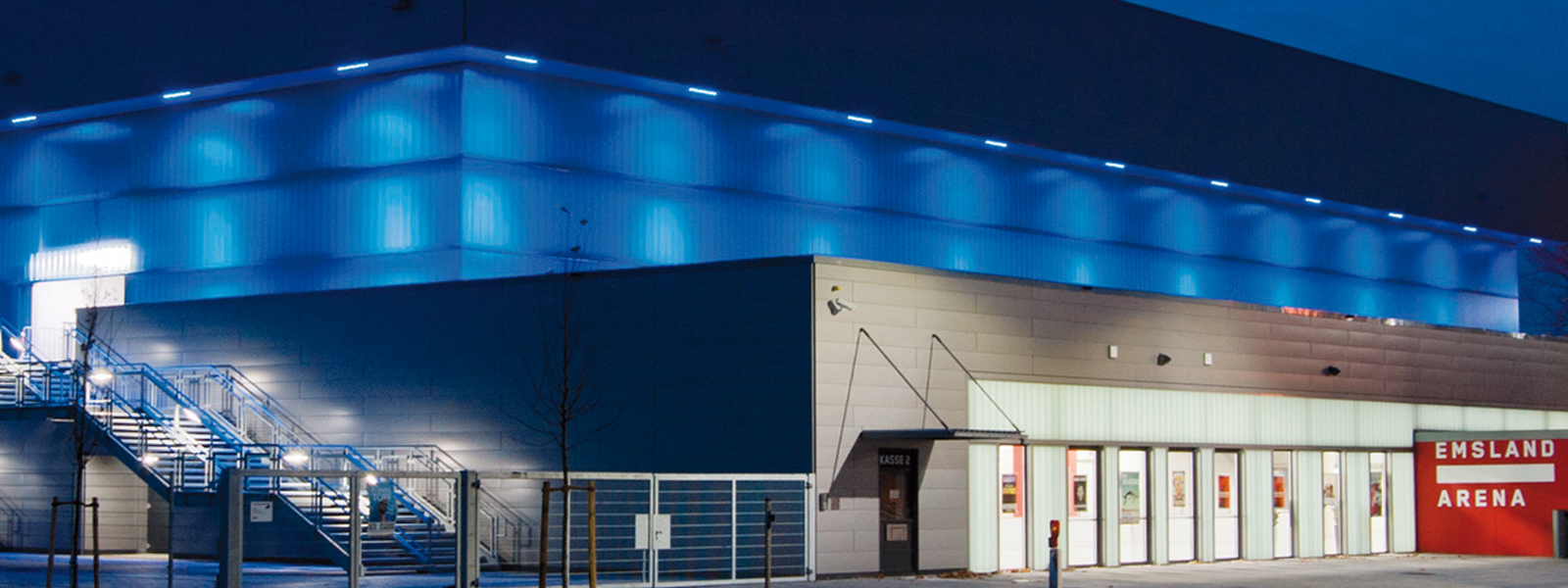

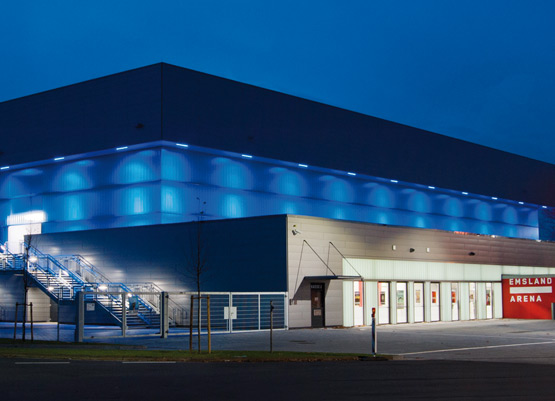

Emsland Arena, Lingen

Brandschutztüren in Doppelfunktion

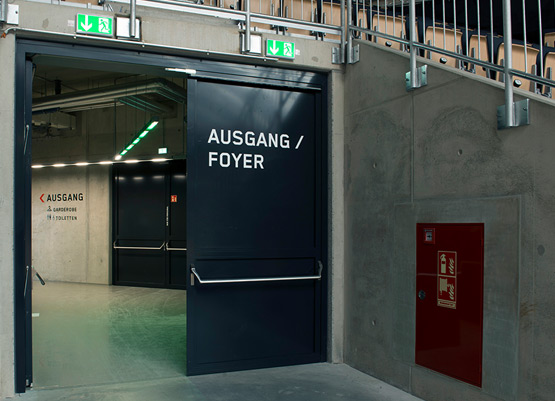

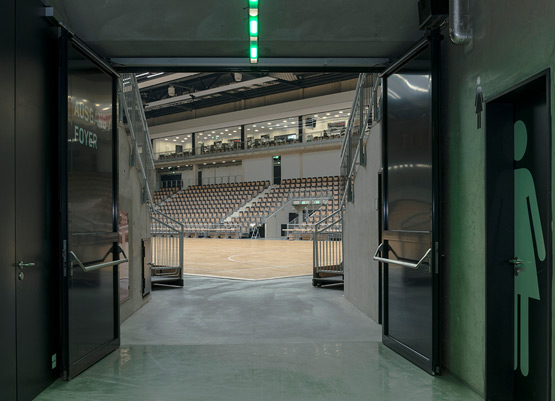

Sämtliche Außentüren in den Fluchttunneln wurden mit einer Doppelfunktion belegt. Ausgestattet mit einem Drehflügelantrieb und Rauchmelder können sie mit der entrauchenden Funktion bei Rauchentwicklung im Brandfall geöffnet werden – automatisiert und zentral gesteuert. Damit dies auch im Brandfall bei Stromabschaltung funktioniert, sind sie mit einem eigenen, separaten Akku und einer Panikfunktion ausgerüstet. Die Kombination dieser aufwendigen Sonderlösungen ermöglicht den Erfolg des innovativen Arena-Brandschutzkonzepts.

Novoferm, einer der führenden europäischen Systemanbieter für Türen, Tore, Zargen und Antriebe, präsentierte sich in der EmslandArena als Komplettausrüster im Bereich Brandschutz- und Multifunktionstüren.

Insgesamt wurden 392 Novoferm Türen verbaut. Novoferm überzeugte bei diesem anspruchsvollen Objekt nicht nur durch individuell zugeschnittene, ganzheitliche Objektlösungen, sondern auch mit innovativen Detaillösungen.

BRANDSCHUTZ MIT TÜR UND TOR

Die von pbr Planungsbüro Rohling AG, Osnabrück, als multifunktionale Veranstaltungshalle entworfene EmslandArena ist ein überregionales Leuchtturmprojekt, das die Bedeutung des Standorts Lingen/ Ems nachhaltig stärkt und das kulturelle Angebot in der Region facettenreich erweitert.

Es wurden unter anderem

8 Aluminium-Außentüren
8 Rauchschutztüren NovoFire
27 Stahlblechtüren T90
293 Stahlblechtüren T30 und
56 Mehrzweck-Stahlblechtüren

verbaut.

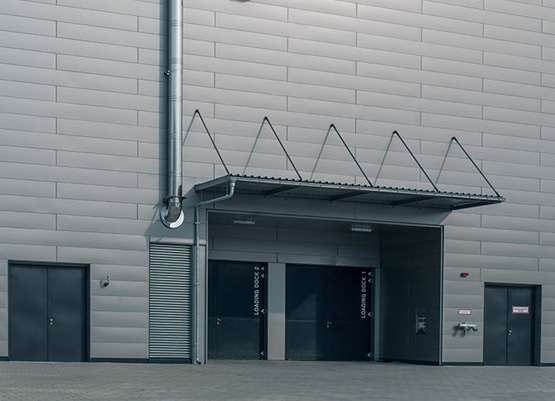

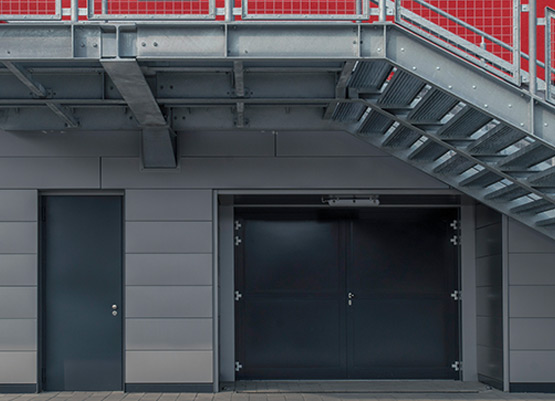

Alu-Außentür für die Logistik im Bühnenbereich. Doppelfunktion als Fluchttür DIN EN 1125 und RWA (Abmessung 3150 x 3100 mm).

UNSERE PRODUKTE

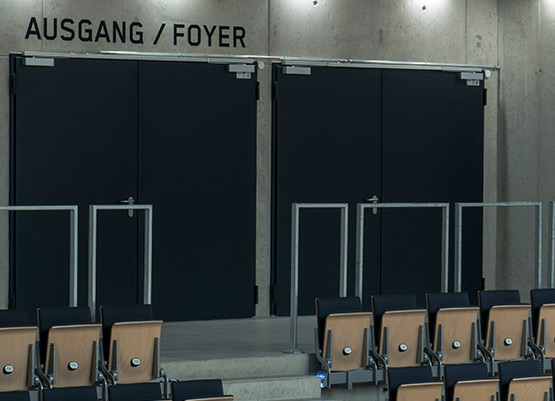

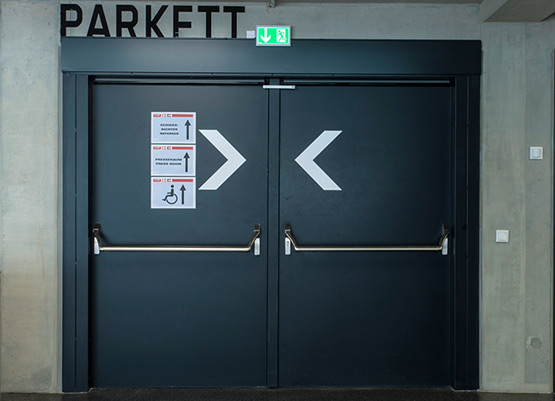

2-flügelige T30-Rauchschutztür T30-2 N22 mit Vollpanikfunktion nach DIN EN 112S mit Griffstangen

2-flügelige T30-Rauch- und Schallschutztüren T30-2 N22/50

Alu-Außentür als Fluchttür und RWA (Abmessung 3150 x 2200 mm)

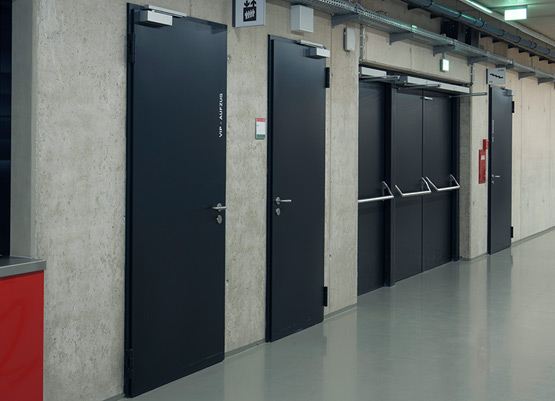

Zahlreiche T30 und T90 Stahltüren mit Funktionsausstattungen

NovoFire Rauchschutztür als Fluchttür nach DIN EN 1125 und RWA

NovoFire Rauchschutztür mit Paneel Füllung und Funktion als Fluchttür

T30-1 N2/50 Technikraumtüren bzw. als Sonderlösung eine Kombination von mehreren T30-Rauchschutztüren als behindertengerechte Fluchttüren nach DIN EN 1125 in Kombination mit automatischen Drehflügelantrieben

ISS-DOME Düsseldorf

DÜSSELDORFS NEUE MULTIFUNKTIONSHALLE DER EXTRAKLASSE

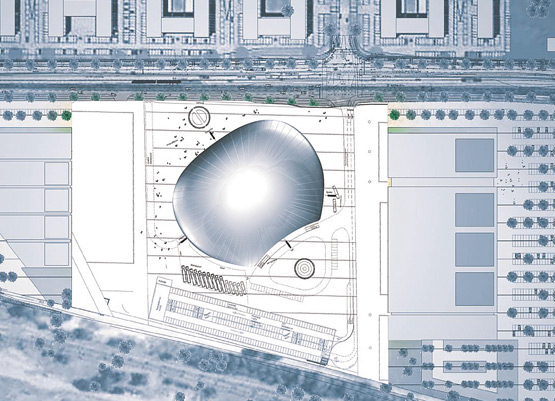

Baubeschreibung

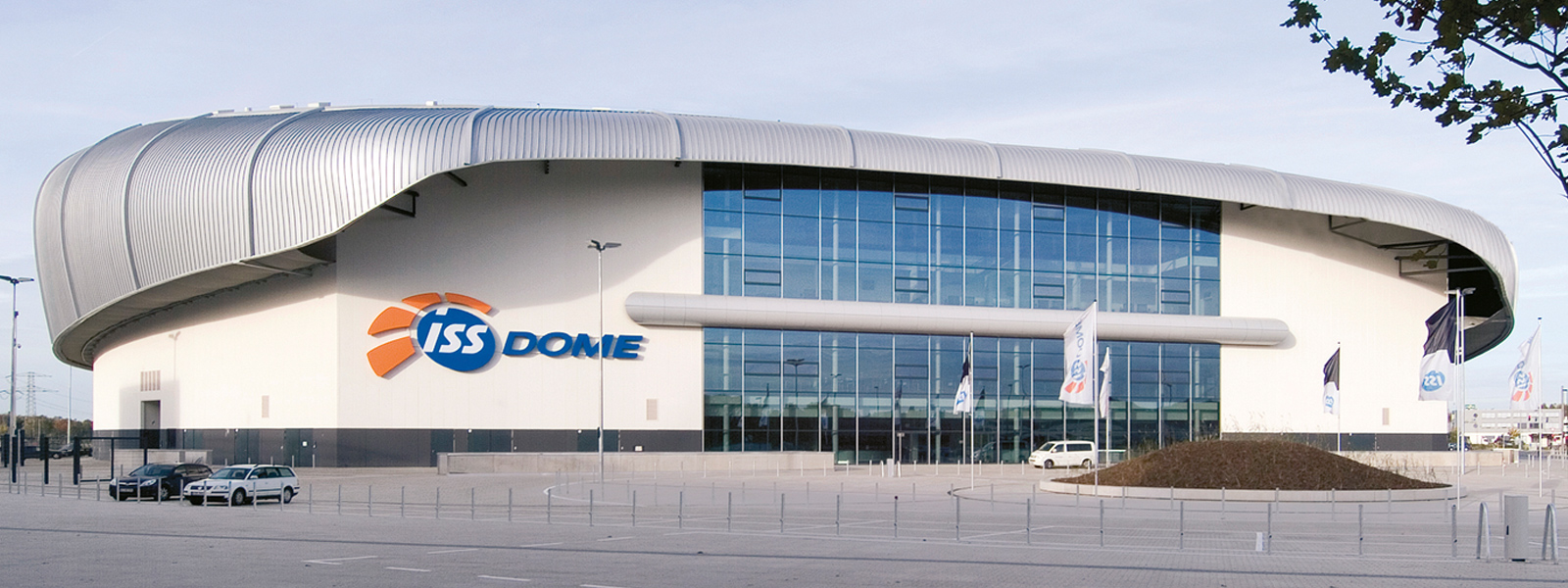

Ein Veranstaltungsort der Superlative – das ist der neue ISS Dome. Bestechend der futuristisch anmutende Baukörper, innovativ die technische Ausstattung (insbesondere Klimatechnik und Beleuchtung), hochflexibel die Nutzung. Mit 1.800 m2 entspricht die Veranstaltungsfläche internationalen Anforderungen für Sportwettkämpfe. Innerhalb acht Stunden lässt sich der Innenraum für kulturelle oder Business-Veranstaltungen umrüsten. Der ISS Dome, verkehrsmäßig hervorragend angebunden, fasst bis zu 13.400 Besucher.

Konstruktion
Im ISS Dome verbindet sich moderne Architektur mit höchster Zweckmäßigkeit. Der überwiegende Teil der Halle wird von einer Metallfassade umkleidet, die der organischen Form des Baukörpers folgt.

Teile der Fassade sind semitransparent gestaltet, zusätzliche Lamellenbereiche setzen markante Akzente. Foliendächer sorgen für angenehme Lichtverhältnisse. Für die Eingangsfassaden wurde eine Glaskonstruktion gewählt. Allein beim alubekleideten Dach wurden 1.000 to Fachwerkträger verbaut.

Bauherr	Industrieterrains Düsseldorf-Reisholz AG
Architekten (Entwurf)	RKW Rhode, Kellermann Wawrowsky
Generalunternehmer	Wiemer & Trachte AG
Länge/Breite/Höhe	144 / 106 / 36,20 m
Umbauter Raum	491.000 m3
Grundstücksgröße	42.775 m²
Zuschauerkapazität	12.500 bei Standardsituation 13.400 bei Eishockeyspielen (4.000 Stehplätze) 10.700 bei Konzerten (bestuhlt) 12.000 bei Konzerten (teilbestuhlt)
Businessbereich	624 Plätze
Innenraum	1.800 m²
Parkplätze	Parkhaus 1.514, Tiefgarage 422
Baukosten	rund 72 Mio. Euro incl. Erschließung
Eingebaute Abschlüsse 2008, 2006 und 2004
Auftragswert	400.000 Euro
Einbauzeitraum	bis Ende August 2006
Feuerschutztüren	284
Rolltore	32
2-flgl. "Mundlochtüren" mit Panik- Griffstangen und Feststellanlagen, alle Türen mit GEZE-Türschließer	58

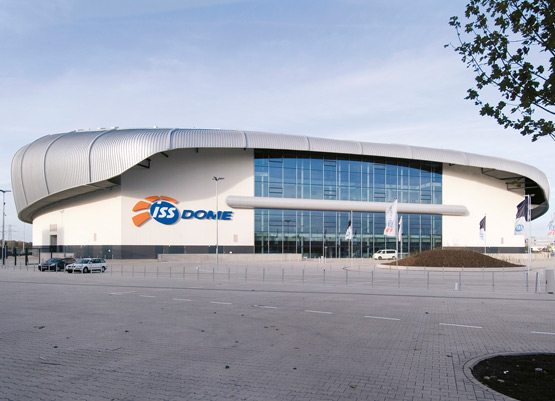

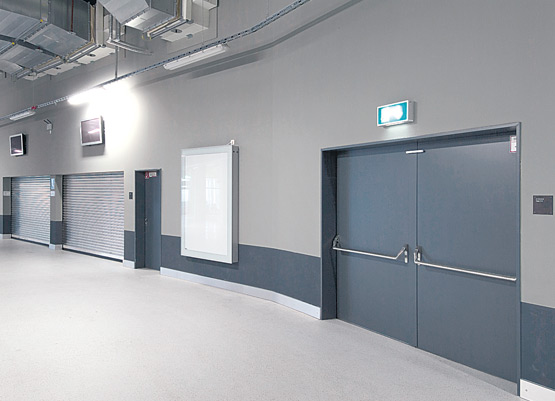

ISS Dome, Düsseldorf

Rolltore

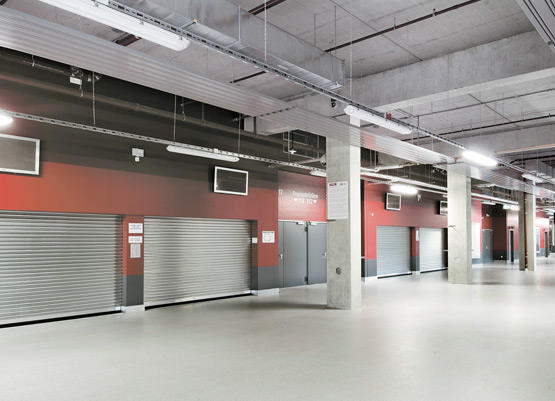

Rolltore schließen nach Geschäftsschluss die Verpflegungs- bzw. Verkaufsareale hermetisch ab. Bei diesem Objekt kamen TH80-Rolltore mit doppelwandigen, wärmedämmend ausgeschäumten Lamellen aus Alu natur mit Klarlackbeschichtung zum Einsatz. Abgestimmt auf den Einsatzzweck bietet Novoferm Riexinger die gesamte Palette moderner Rolltore: wahlweise aus Alu oder Stahl, ein- oder doppelwandig, mit Verglasung oder Lüftungsschlitzen.

Zusätzlich stehen Schnelllauf-Rolltore aus PVC oder Alu mit Öffnungsgeschwindigkeiten bis 2,0 m/sec. zur Verfügung.

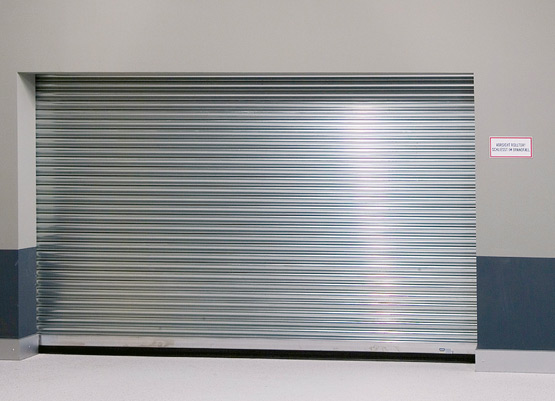

TH80-Rolltore mit doppelwandigen, wärmedämmend ausgeschäumten Lamellen aus Alu

FEUERSCHUTZTÜREN

Feuerschutztüren in Normausführung:
Hier kann Novoferm Riexinger auf eine breite Palette zugelassener ein- oder zweiflügeliger Abschlüsse sowohl in T30- wie in T90-Ausführung zugreifen.
Zum Standardpaket gehört die verzinkte und pulverbeschichtete Eckzarge. Selbstverständlich sind auch andere Zargen- und Schwellenformen lieferbar.

Sonderausführungen sind in Abstimmung auf die baulichen Anforderungen jederzeit möglich, z. B.: Brandschutz-Verglasung, einbruchhemmende Ausrüstung, Panikschlösser, Türschließersysteme, feststehendes Oberteil, elektrischer Türöffner, Feststellanlagen u.v.m.

NOVOFERM-PRODUKTE IM REFERENZOBJEKT

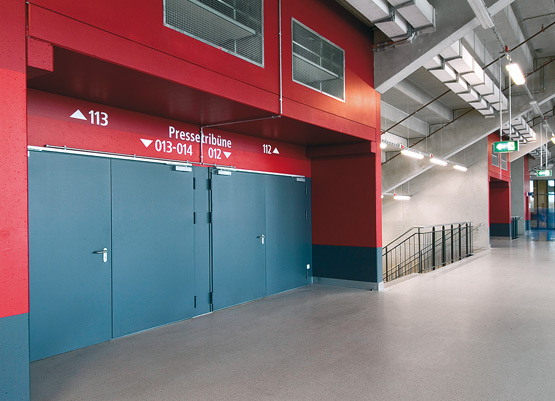

Insgesamt 58 zweiflügelige Feuerschutztüren trennen den Innenraum von dem um diesen herum angeordneten Businessbereich.

Diese sogenannten "Mundlochtüren" können innerhalb kürzester Zeit bis zu 13.400 Zuschauer passieren.

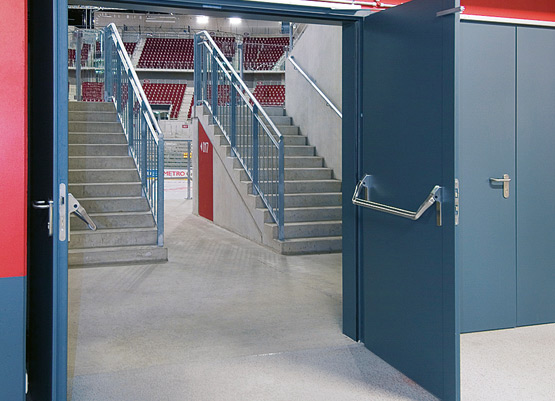

Für eventuelle Notsituationen wurden sie an der Innenseite mit schnell öffnenden Panik-Griffstangen ausgerüstet.

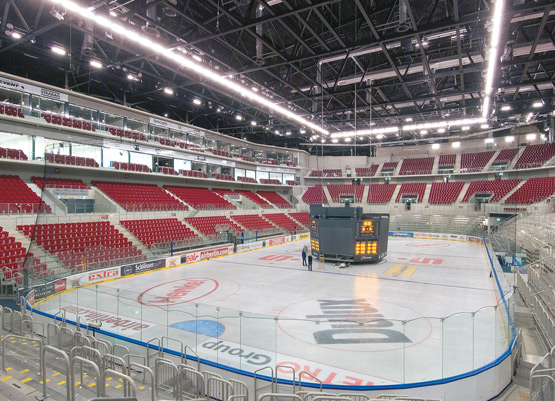

Düsseldorfs neue Multifunktionshalle ISS Dome – in unmittelbarer Nachbarschaft zu weiteren Publikumsmagneten – ist selbstverständlich verkehrsmäßig hervorragend angebunden. Zum Teil wurden Nahverkehrseinrichtungen wie Schnellstraßen oder die U-Bahn speziell für dieses Objekt verlegt bzw. umgebaut.

Rollgitter übernehmen den sicheren und gleichzeitig transparenten Abschluss der Zufahrten zu den Parkbereichen. Selbstverständlich stehen alle modernen Steuerungssysteme zur Verfügung.

Brandschutz-Schiebetore:

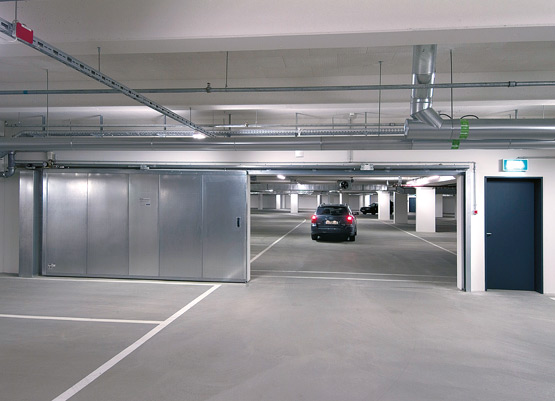

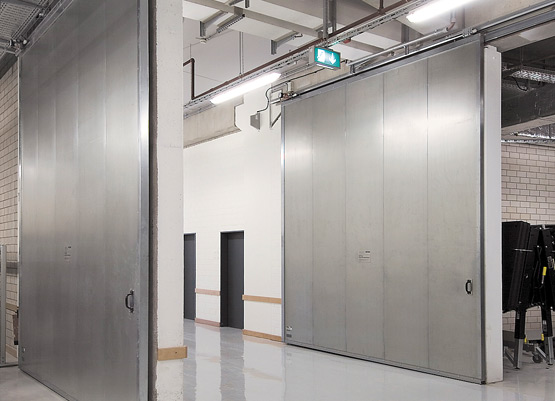

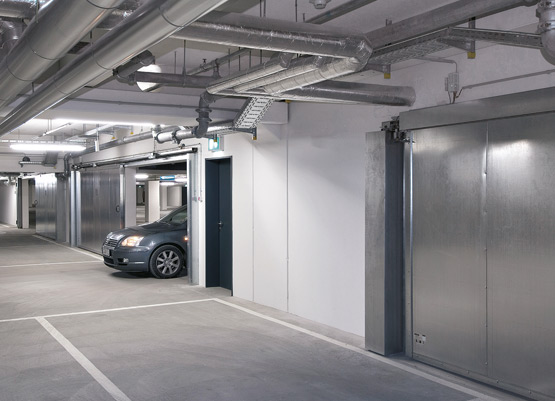

In den Untergeschossen wurden an allen relevanten Zu- und Durchfahrten T90-Schiebetore eingebaut. Durch ihre Feststellanlage mit Auslösevorrichtung bleiben sie im Normalbetrieb geöffnet, schließen jedoch im Brandfalle automatisch.

Sowohl die Schiebetor-Paneele als auch evtl. erforderliche Schlupftüren können mit Brandschutzverglasung geliefert werden. Zahlreiche Ausstattungsvarianten ermöglichen eine objektspezifische Anpassung der ein- bzw. zweiflügeligen Feuerschutz-Schiebetore.

Durch seine große Produktpalette und Fertigungstiefe bietet Novoferm Riexinger garantiert für jedes Objekt den optimalen Abschluss.

Haben wir Ihr Interesse geweckt?

Novoferm-Kunden profitieren von einem flächendeckenden Vertriebs- und Servicenetz. Finden Sie hier den Ansprechpartner für Ihre Region und zögern Sie nicht, Kontakt aufzunehmen. Wir unterstützen Sie sehr gerne bereits in der Planungsphase. Nehmen Sie Kontakt auf!

Wir helfen Ihnen gerne weiter.
