Referenzen zum Wohnungsbau
Lassen Sie sich inspirieren
In den folgenden Referenzen stellen wir Ihnen beispielhaft Ein- und Mehrfamielenhäuser vor, in welchen hochwertige Novoferm Produkte eingebaut wurden. Teils ungewöhnlich, teils beeindruckend präsentiert sich darin das Spektrum der Einsatzmöglichkeiten als sehr breit.
PROJEKT Exklusives Wohnen in der Elbphilharmonie
PROJEKTORT Hamburg
BAUHERR Elbphilharmonie Hamburg Bau GmbH & Co. KG, vertreten durch die ReGe Hamburg Projekt-Realisierungsgesellschaft
ARCHITEKT HERZOG & DE MEURON, Hamburg/ Basel
GENERALUNTERNEHMEN
HOCHTIEF Engineering GmbH, Essen
ANFORDERUNGSPROFIL Integration in das Gesamtkonzept, Qualität und Verlässlichkeit der Produkte in Verbindung mit Komfort und Design, exklusive Ausführung der Tür-Oberflächen
FERTIGSTELLUNG Dezember 2018
NOVOFERM-PRODUKTE
- System fuego light Rohrrahmentüren aus Stahl T30-1 / T30-2
PROJEKT
Bauvorhaben Bonn, Oberkassel
Sechs Mietshäuser mit 32 Wohneinheiten
PROJEKTORT
Oberkassel
BAUHERR
Rheinische Beamten-Baugesellschaft mbH, Köln
BAUAUSFÜHRUNG
Bauelemente Banach GbR, Lindlar
NOVOFERM-PRODUKTE
- 26x Feuerschutztüren T30
- mit Novoferm Brandschutzschaum
Anforderungen und Lösungen
Wohnen in der Elbphilharmonie
BRANDSCHUTZTÜREN IN DER ELBPHILHARMONIE HAMBURG
Glänzende Sicherheit

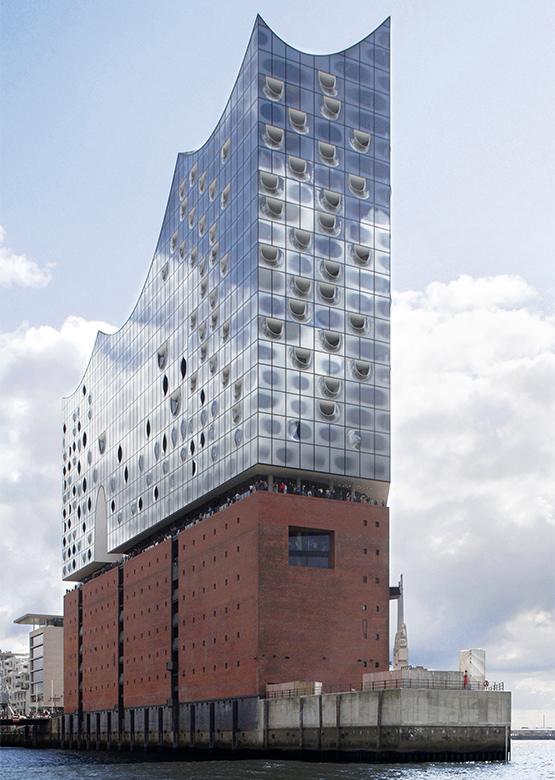

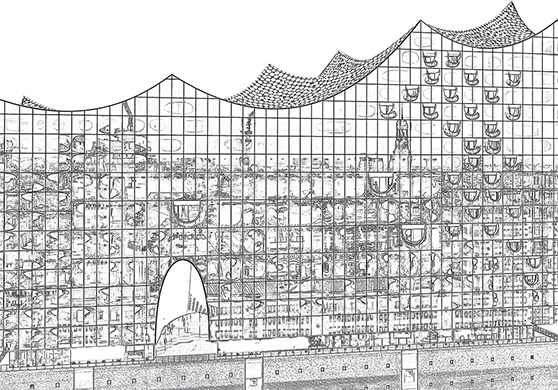

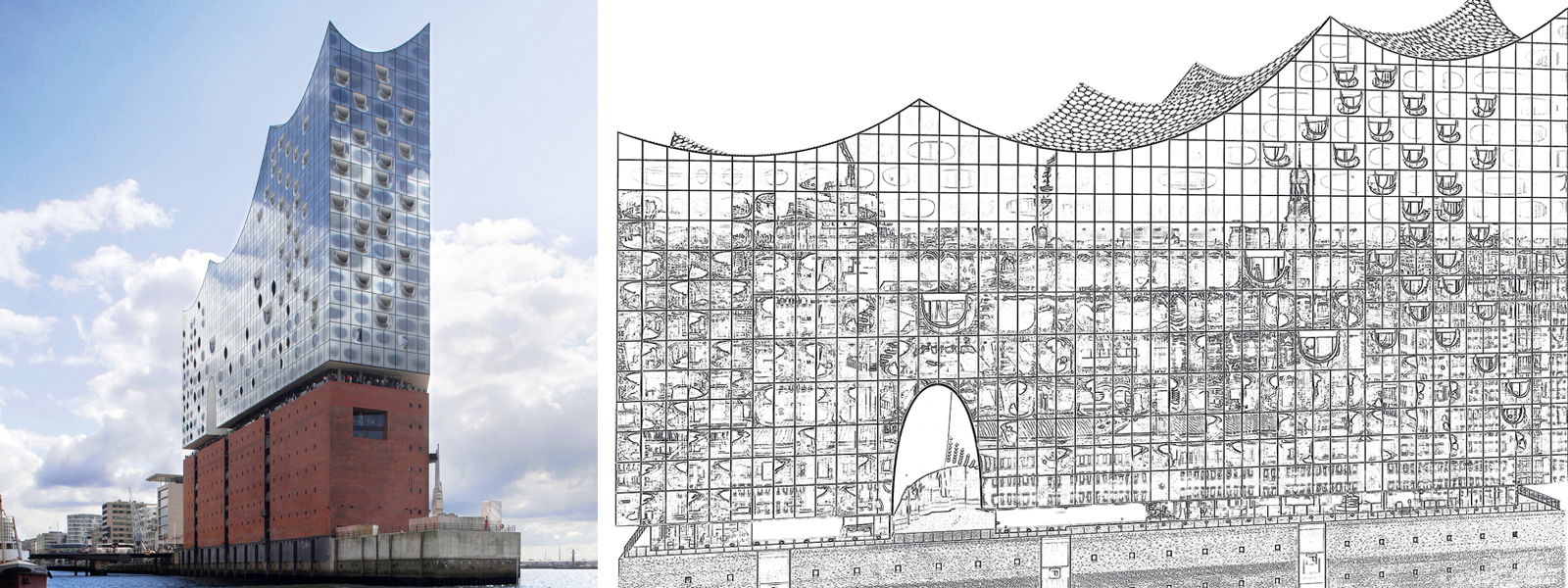

Die Strahlkraft der Elbphilharmonie lässt es schnell vergessen, aber bei diesem Bauwerk handelt es sich um eine sehr umfangreiche Altbausanierung. Der ursprüngliche Kaiserspeicher bildet nun den 37 m hohen Sockel, auf dem die markante, von dem Basler Architekturbüro Herzog & de Meuron entworfene Dachlandschaft aus Glas und Stahl sitzt. Mit ihr wuchs die verfügbare Nutzfläche auf 120.000 m2 an, die sich natürlich auf weit mehr als den Konzertsaal und die dazugehörige Peripherie verteilt. Zur Elbphilharmonie gehören auch ein 5-Sterne-Hotel mit 244 Betten und an seiner Westspitze 45 exklusive Eigentumswohnungen, die sich über 17 Etagen verteilen.
Während die Fertigstellung des eigentlichen Konzerthauses mit großem politischem Willen vorangetrieben und dieses am 11. Januar 2017 feierlich eingeweiht wurde, dauert der Innenausbau der Eigentumswohnungen durch die HOCHTIEF Infrastructure GmbH bis heute an.
| Projekt | Exklusives Wohnen in der Elbphilharmonie |
| Projektort | Hamburg |
| Bauherr | Elbphilharmonie Hamburg Bau GmbH & Co. KG, vertreten durch die ReGe Hamburg Projekt-Realisierungsgesellschaft |
| Architektur | Herzog & De Meuron Hamburg/ Basel |
| Generalunternehmen | Hochtief Engineering GmbH Essen |
| Anforderungsprofil | Integration der Brandschutzlösungen in das gestalterische Gesamtkonzept, Qualität und Verlässlichkeit der Produkte in Verbindung mit Komfort und Design, exklusive Ausführung der Tür-Oberflächen |
| Fertigstellung | Dezember 2018 |
| Novoferm-Produkte | System fuego light Rohrrahmentüren aus Stahl T30-1 / T30-2 |
FEINPOLIERTE OBERFLÄCHEN

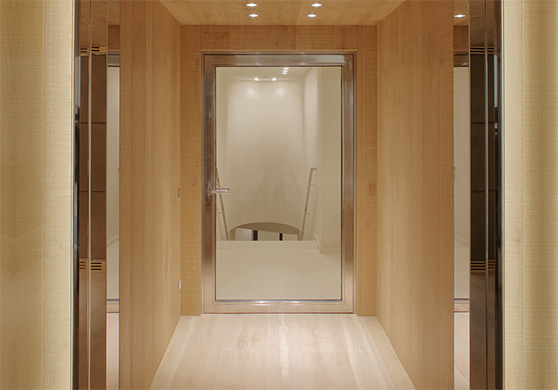

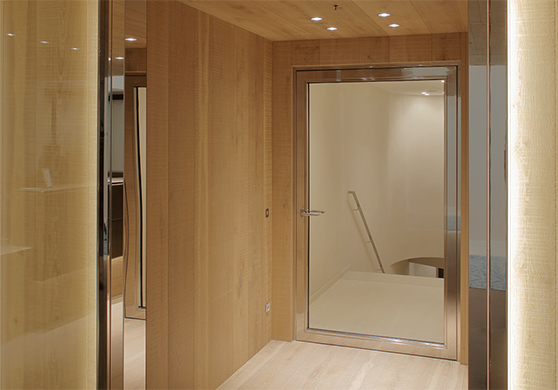

Den Gebäudeteil der Eigentumswohnungen erreicht man über ein den Bewohnern vorbehaltenes Parkdeck. Außerdem gibt es eine interne Verbindung zu den Vorbereichen der Philharmonie. Alle Zugänge münden in einen klassischen Empfangsbereich. Verschlossen werden diese Gänge mit 1-flügeligen Brandschutztüren in exklusiver Ausführung des Herstellers Novoferm: Ein Brandschutzglas der Widerstandsklasse F30 ist hier von einem glänzenden Rohrrahmen aus Edelstahl umgeben. „Man nennt die Oberfläche ‚feinpoliert‘“, erläutert Jörn Lohmann, Produktmanager für Brandschutz-Rohrrahmentüren bei dem Hersteller aus Isselburg.
„Es ist eine Fertigkeit, die nicht jeder hat: Die Oberfläche soll hinterher aussehen wie aus Chrom. Dazu müssen die Flächen wiederholt geschliffen und poliert werden.“
Alle in der Elbphilharmonie verbauten Rohrrahmentüren sind deckenbündig angelegt und weisen keine mittigen Querriegel auf. Hier handelt es sich um halböffentliche Bereiche, bei denen eine gewisse Ortskundigkeit der Nutzer angenommen werden kann. Verzichtet werden konnte auch auf horizontale Panikstangen und es war zulässig, reguläre Drückergarnituren zu montieren. Produktmanager Lohmann betont, dass die Türen trotz ihrer exklusiven Ausführung in puncto Sicherheit den normalen Rohrrahmenvarianten ebenbürtig sind: Auch sie wurden in der Qualität Rauchschutz (RS) ausgeliefert und haben dazu eine ausfahrbare Gummilippe, die sich im geschlossenen Zustand auf den wertvollen Holzfußboden absenkt.
Flächenbündig angearbeitet

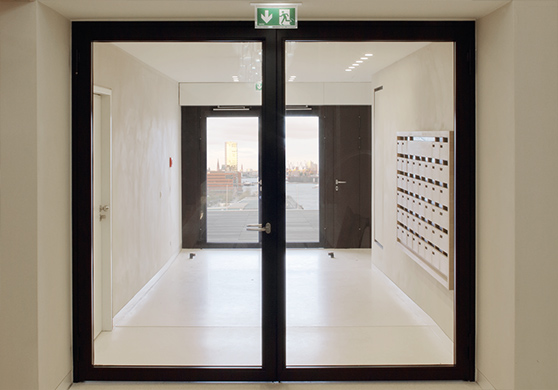

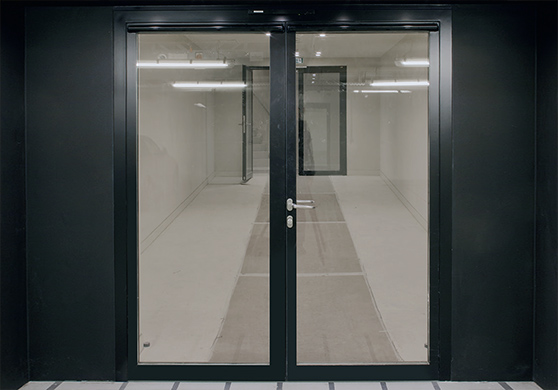

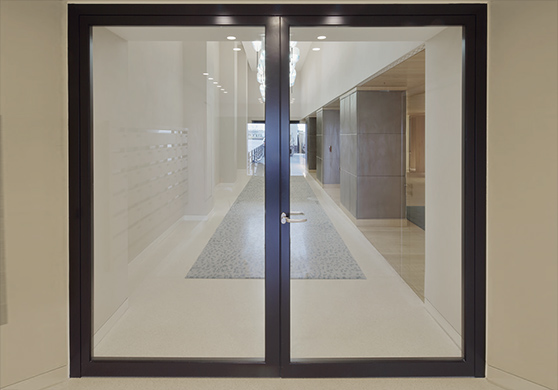

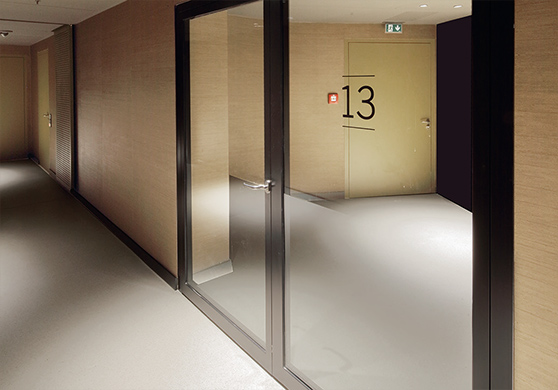

Während die Edelstahl-Brandschutztüren dem Foyer vorbehalten sind, finden sich in den Wohnungsebenen im Übergang der Aufzugsvorräume zu den Erschließungsfluren schwarz lackierte Rohrrahmentüren.
Sie bestehen aus einem festen und einem beweglichen Flügel, sind im Prinzip ganz normale Türen, ein kleines Planungsdetail macht sie jedoch zu etwas Besonderem:
Sie sind flächenbündig an die Holzvertäfelung der Wand angearbeitet und erfüllen obendrein die Feuerwiderstandsklasse F30. Hierzu wurden erst die Türrahmen zulassungskonform mit einer Unterkonstruktion vor den Rohbau gesetzt und trugen entsprechend zunächst etwas auf. Daraufhin wurde die Wand mit der Holzverkleidung quasi aufgedoppelt und den dunklen Rahmen sorgfältig angearbeitet.
DIE NOVOFERM LÖSUNGEN
Wenig Türen – viel Sorgfalt!
Vom Bauvolumen mit kaum 30 Türen war das Projekt für den Tür- und Torhersteller Novoferm ein kleinerer Auftrag. Allerdings waren sowohl für die Herstellung als auch beim anschließenden Einbau viel Erfahrung und Präzision vonnöten, weshalb das weltweit operierende Unternehmen vom Niederrhein es sich nicht nehmen ließ, seine eigenen Monteure nach Hamburg zu schicken.
Die größte handwerkliche Herausforderung bei der Produktion stellten die Rahmenecken der feinpolierten Brandschutztüren dar. Denn anders als bei Aluminiumprofilen werden alle Stahlprofile im Tür- und Fensterbau immer in ihren Ecken auf Gehrung verschweißt. Die entstehenden Diagonalnähte müssen noch vor der Feinpolitur mehrfach überschliffen werden, um gänzlich unsichtbar zu werden. Die verwendeten Edelstahlprofile gleichen in ihrer Form den herkömmlichen Produkten zum Rahmenbau, allerdings ist bei ihnen die Auswahl etwas beschränkter: Sie sind sowohl in ihrer Schlankheit wie auch in ihrer Breite nicht in allen Größenkombinationen lieferbar.
BAUVORHABEN bONN OBERKASSEL
T30-TÜREN EINFACH EINSCHÄUMEN
Die Hinterfüllung von Eckzargen mit Novoferm-Brandschutzschaum ist für die Feuerschutztüren T30-1 N2/50 und T30-2 N22/50 als Einheit geprüft nach den Kriterien der DIN EN 1634-1 und bauaufsichtlich zugelassen nach DIN 4102-5. Damit steht für T30-Feuerschutztür von Novoferm eine zusätzliche, fachgerechte Montagevariante zur Verfügung, die gerade bei der Sanierung und Modernisierung im Bestand deutliche Zeit- und Kostenvorteile bietet – wie zahlreiche Praxiserfahrungen von Metallbauern und Monteuren zeigen.
| Bauherr | Rheinische Beamten- Baugesellschaft mbH, Köln |
| Bauausführung | Bauelemente Banach GbR, Lindlar |
| Novoferm-Produkte | Feuerschutztüren T30-1 N2/50 mit Brandschutzschaum 26 |
„ÜBER 20 PROZENT WENIGER MONTAGEZEIT"
Einer der ersten, der den Novoferm-Brandschutzschaum in der Praxis einsetzte, war Gerhard Banach, geschäftsführender Mitinhaber der „Bauelemente Banach GbR“ aus Lindlar.
Seit mehr als 35 Jahren im Geschäft und mit der Erfahrung von 1.000 bis 1.500 Türmontagen jährlich fällt sein Fazit eindeutig aus: „Im direkten Vergleich ist die Schaummontage mindestens 20 Prozent schneller als eine Vermörtelung.“
Montageleiter Uwe Rein, seit fast 30 Jahren bei Banach tätig, geht sogar noch weiter: „Bei der Schaummontage entfallen viele Nebenarbeiten wie das Anrühren des Mörtels, das Abdecken von Fußböden sowie das häufig aufwändige Aufräumen und Saubermachen von Baustelle und Arbeitsgerät.
Je nach Einbausituation lässt sich mit dem Brandschutzschaum sogar bis zur Hälfte der Zeit einsparen.“

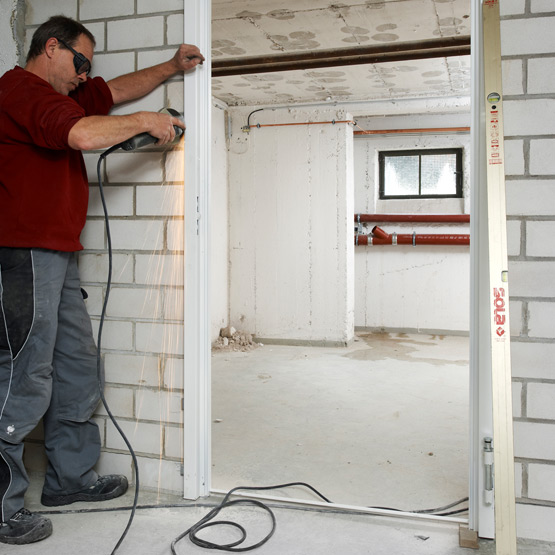

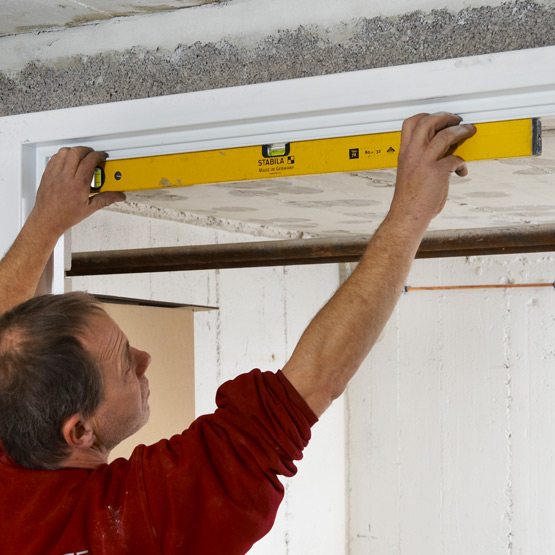

Step 1: Zarge einsetzen.

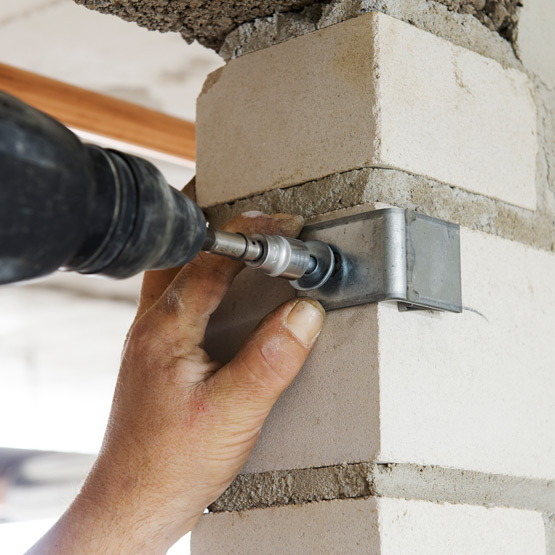

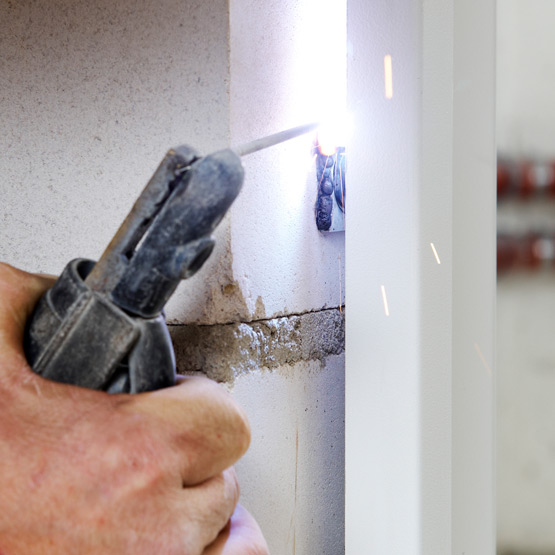

Die Zargenhinterfüllung mit Novoferm-Brandschutzschaum ist zulässig für die Feuerschutztüren T30-1 N2/50 oder T30-2 N22/50 bis zu einer Größe von 1.350 x 2.500 mm (einflügelig) bzw. 3.000 x 3.000 mm (zweiflügelig) mit entsprechender Eckzarge in Mauerwerk oder Beton. Die Befestigung der Eckzarge erfolgt dabei wie gewohnt gemäß den geltenden Einbaurichtlinien wahlweise per Schraub-, Dübel- oder Anschweißmontage.

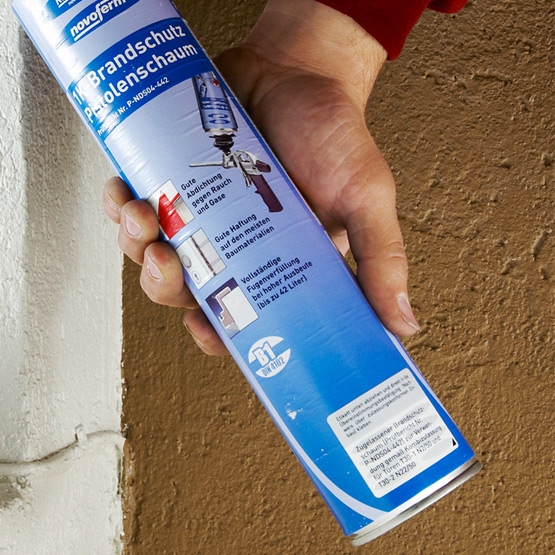

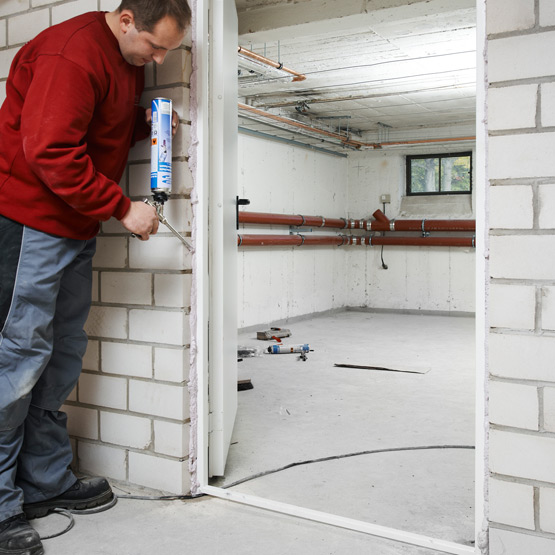

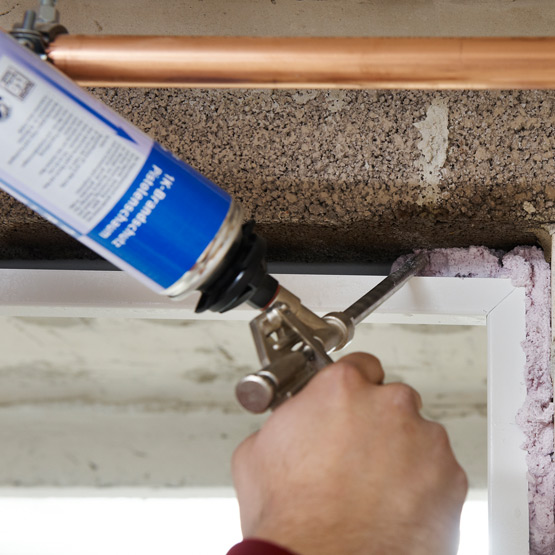

STEP 2: HINTERFÜLLUNG MIT BRANDSCHUTZSCHAUM
Nach der fachgerechten Befestigung der Zarge wird der von Staub befreite Zwischenraum zwischen Zarge und Wand mit einer Wassersprühflache angefeuchtet, um den Quelleffekt des Brandschutzschaums zu erhöhen.
Anschließend wird der Zwischenraum mit einer Schaumpistole in zwei Phasen vollständig ausgeschäumt:
zuerst die tiefer gelegenen Partien, danach die vorne liegenden. Die im Anschluss notwendige Trocknungszeit beträgt mindestens 30 Minuten.
Zur Dokumentation des zulassungskonformen Einbaus befindet sich auf der Schaumdose ein ablösbares Selbstklebe-Etikett, das auf die Übereinstimmungserklärung geklebt wird.

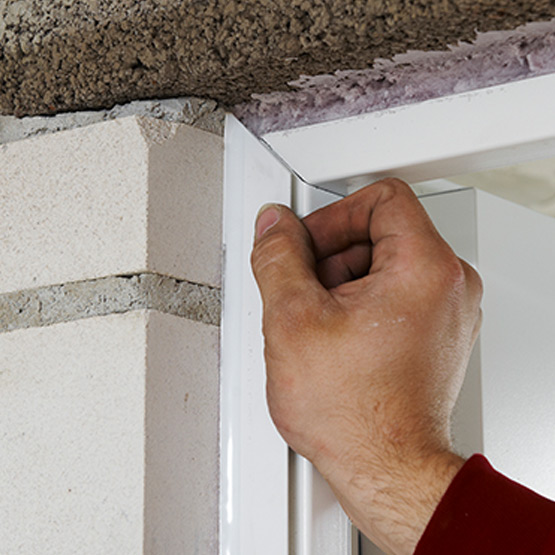

Step 3: Wandanschluss herstellen

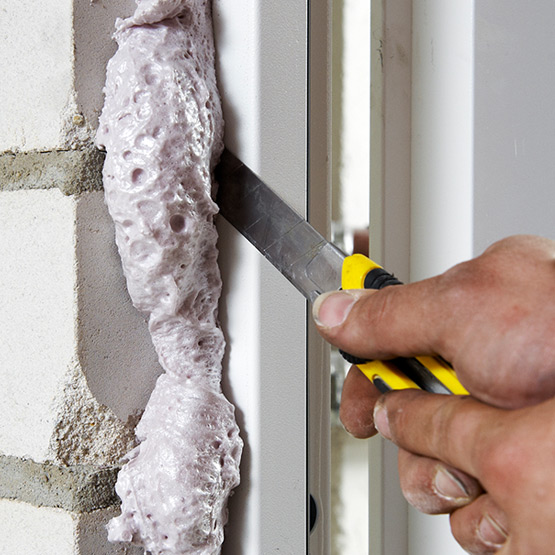

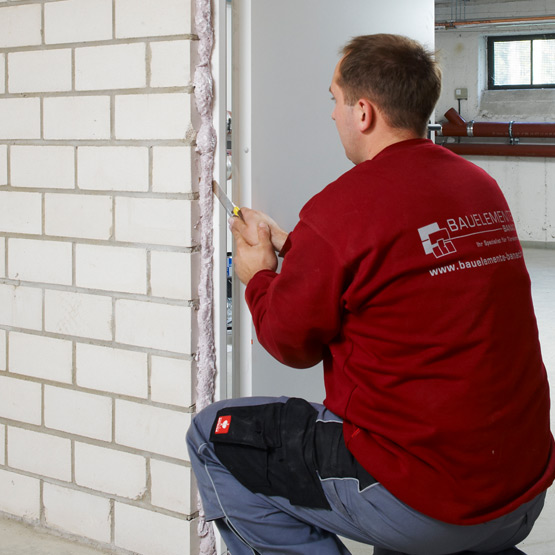

Der überstehende Schaum wird nach dem Aushärten (min. 30 Minuten) einfach mit einem scharfen Messer oder Cutter entfernt.

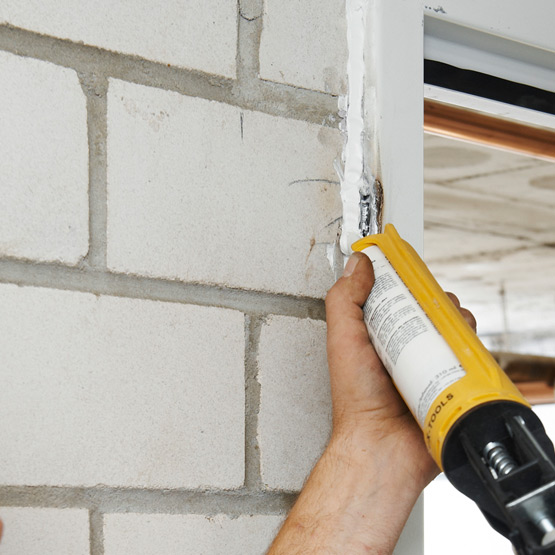

Je nach Befestigungsvariante kann der Übergang zwischen Zarge und Wand nun beigeputzt oder (auf der Bandgegenseite) mit einem optional erhältlichen selbstklebenden und übersteichbaren Kunststoffprofil mit Weichlippe sauber abgedeckt werden.

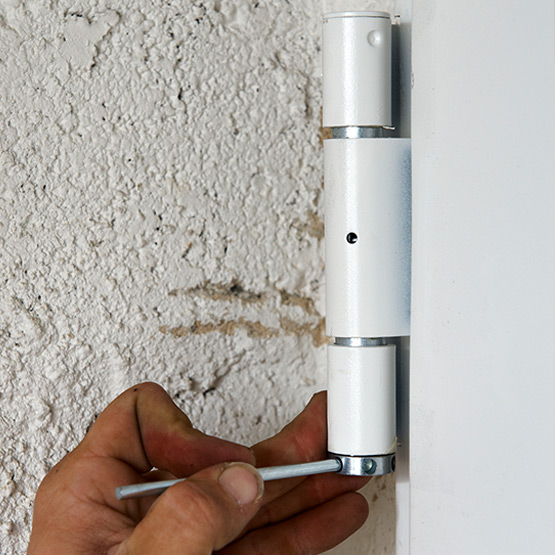

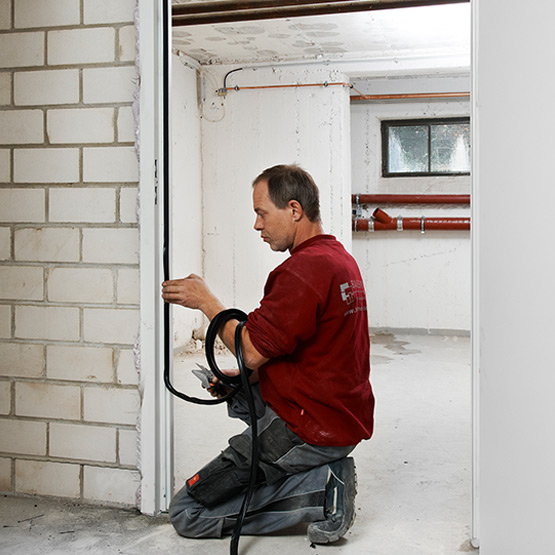

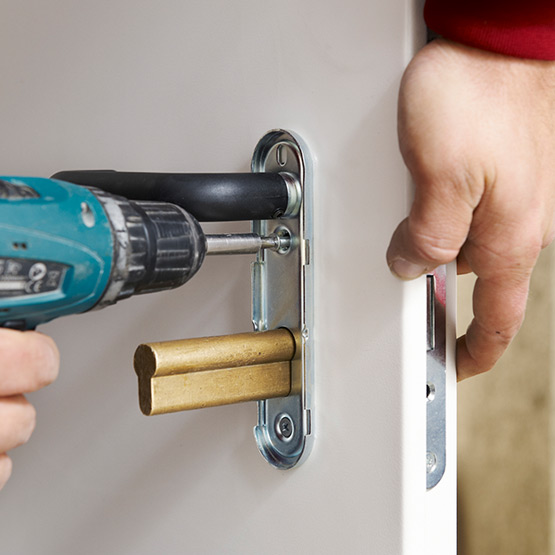

Step 4: Montage von Türblatt und Zubehör

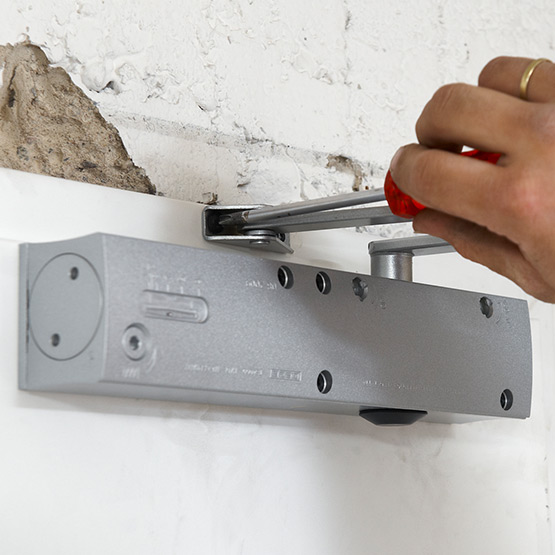

Völlig unabhängig von der Art der Zargenhinterfüllung erfolgen die Montage und Feinjustierung von Türblatt, Drückergarnitur, Dichtungsprofil sowie sonstigem Zubehör wie beispielsweise einem Obentür- oder Panikschließer auf gewohnte Weise.
BRANDSCHUTZ IST WICHTIG

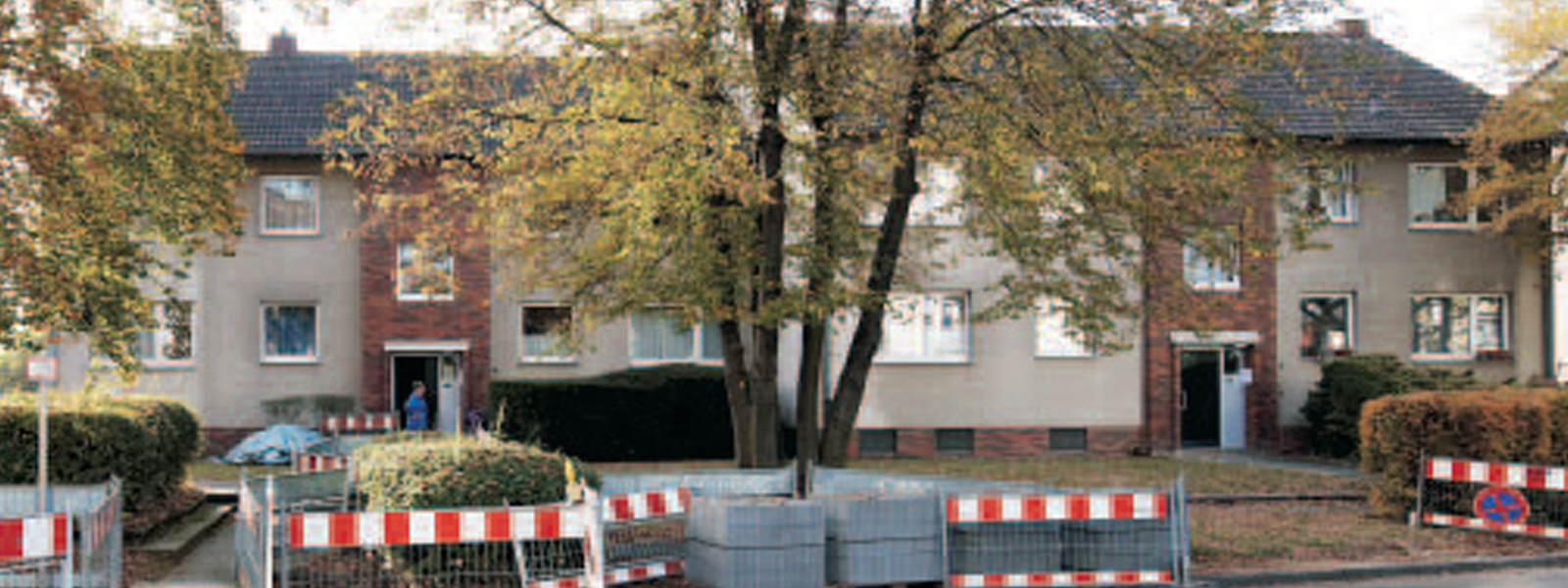

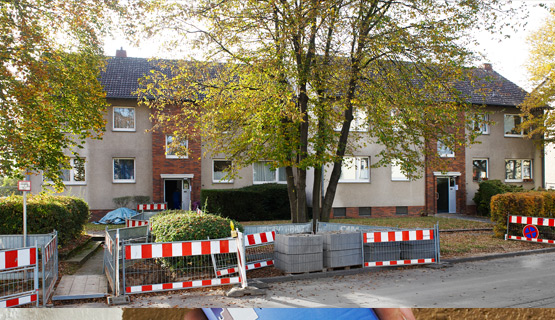

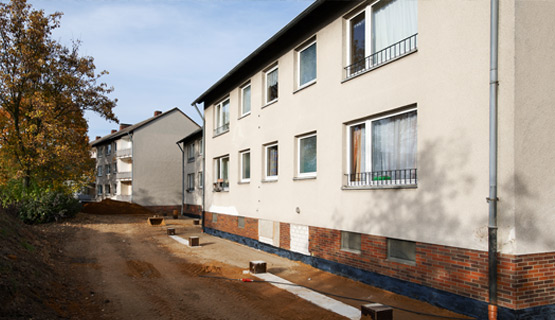

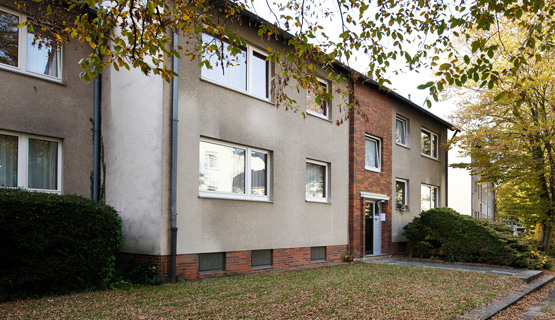

Die Baumaßnahme Theresienau 1-11 in Bonn-Oberkassel ist ein typisches Beispiel für Modernisierungen im Bestand.
Sechs Mietshäuser mit 32 Wohneinheiten werden optisch wie technisch an den aktuellen Wohnkomfort angepasst.
Dies schließt die Einhaltung aktueller Brandschutzvorschriften ein – und erfordert so den Einbau von T30-Türen gemäß geltender Bauordnung.
