PREMIUM-SEKTIONALTORE EVOLUTION AUS STAHL

SEKTIONALTORE MIT 45 MM DICKE UND BESONDERS HOHER DÄMMUNG

Sie haben höchste Ansprüche? Sie wollen immer das Beste aus allem herausholen?
Mit dem Premium-Sektionaltor Evolution sichern Sie sich jetzt genau das: Das neue Tor bietet Ihnen höchste Energieeffizienz, Sicherheit, Qualität sowie größte Auswahl an Oberflächen und Farben im Wunschlos-Glücklich-Paket.

Dann entscheiden Sie sich für Premium-Sektionaltore Evolution mit 45 mm Dämmung von Novoferm!

Premiumtor mit thermischer Trennung

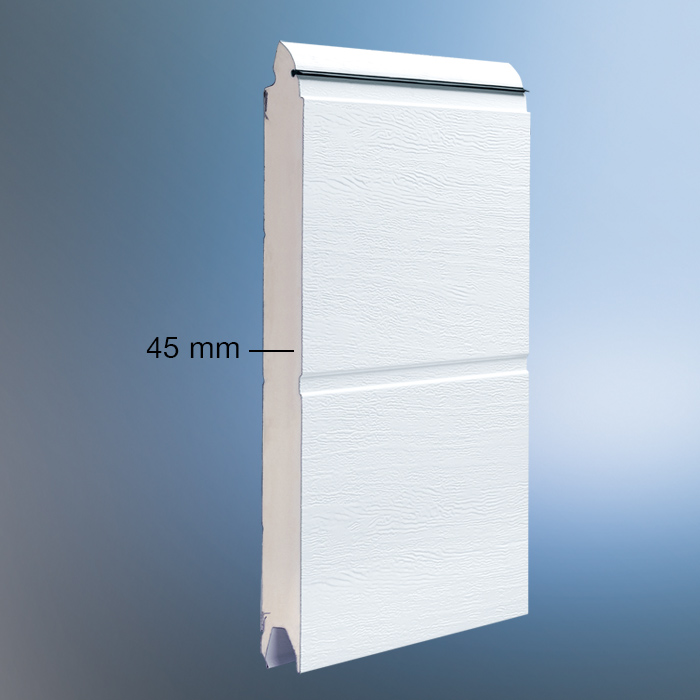

Novoferm Garagen-Sektionaltore in der 45er Ausführung haben einen 45 mm dicken Isolier-Hartschaumkern für eine besonders hohe Wärmedämmung. Es hat im Vergleich zu Toren ähnlicher Baureihe bis zu 17% bessere Dämmung* (Nur bei Novoferm).

Größte Auswahl an Motiven / Farben
Novoferm Premium-Sektionaltore Evolution erhalten Sie in allen 5 Tor-Prägungen, zahlreichen Oberflächen sowie in nahezu allen, modernen und endbeschichteten RAL-Farbtönen - passend zu Ihrer Hausarchitektur.

SmartHome-fähig / Innovativ
Der nur bei Novoferm erhältliche und smarthome-fähige NovoPort-Antrieb wird nicht an der Decke montiert und bietet viele Vorteile (integrierter Toröffner, einfache Montage,…)

Ihre Pluspunkte im Überblick

  • Für Privatgaragen bis 5.500 mm Breite
  • Hochwertige Qualität mit bis zu 10 Jahren Garantie (Made in Germany)
  • In nahezu allen, endlackierten und RAL nach Wahl-Farben sowie allen Oberflächen erhältlich
  • Harmonische Optik: Tor-Innenseite, Profile bzw. Sektions-Endkappen in Verkehrsweiß. Außenfarbe des Tores ist auf der Innenseite beim Torübergang nicht mehr zu sehen
  • Sektionaltor Evolution mit bis zu 17% verbesserter Wärmedämmung für ein eingebautes Tor im Bereich von Torlösungen mit vergleichbaren Sektionsdicken.
  • Sehr hohe Wärmedämmung durch doppelwandige, thermisch getrennte Sandwich-Bauweise mit einer Dicke von 45 mm (Wärmedämmwert U(p) = 0,46 W/m² K
  • Einbruchhemmend durch geprüfte Sicherheit nach Widerstandsklasse RC 2 (DIN/TS 18194:2020-07) möglich
  • Höchste Personensicherheit durch Fingerklemmschutz innen und außen
  • Federtechnik wahlweise mit vertikalem Zugfedersystem oder mit horizontalen Torsionsfederwellen mit beidseitiger Federbruchsicherung
  • Hoher Komfort durch SmartHome-fähige und flüsterleise Garagentor-Antriebe
  • Als automatisch patentiertes NovoPort- Antriebssystem mit hohem Komfort erhältlich

TOR-MERKMALE UND HIGHLIGHTS

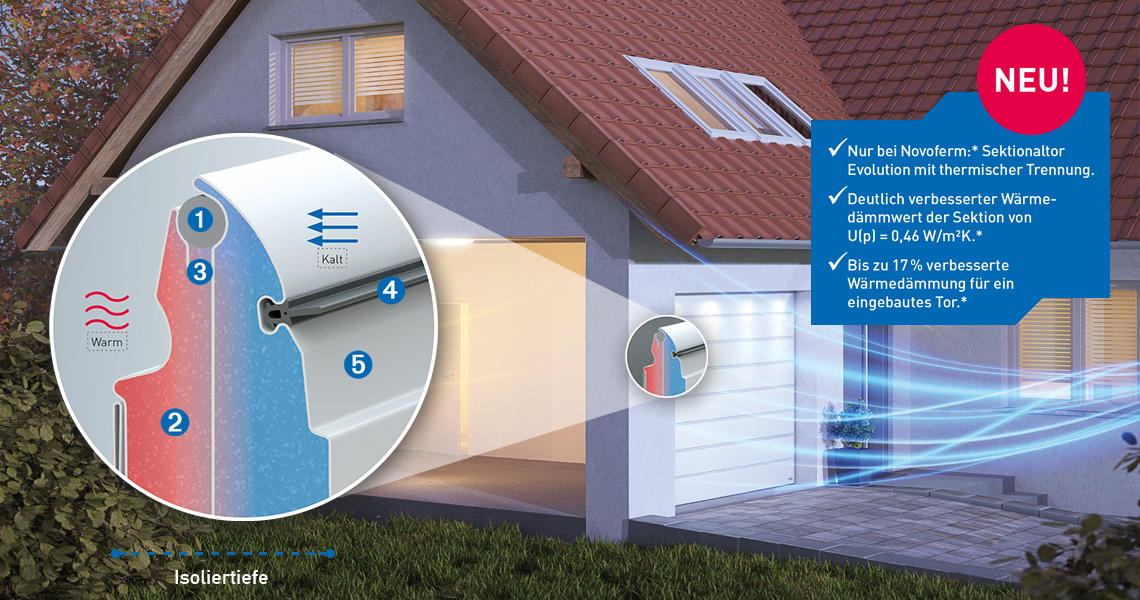

BESONDERS HOHE WÄRMEDÄMMUNG DURCH THERMISCHE TRENNUNG

(1) Zusätzliche Dichtung im Sektionskopf.

(2) Die neuen, optimierten Stahl-Sektionen werden ausschließlich in doppelwandiger, thermisch getrennter Sandwich-Bauweise mit einer Dicke von 45 mm gefertigt.

(3) Thermische Trennung der Außen- und Innenschale des Tores. Hierdurch werden Wärmeverluste auf ein Minimum reduziert.

(4) Zusätzliche Isolierdichtung zwischen den Sektionen für eine noch bessere Wärmedämmung.

(5) Hochwertig beschichtete Außenschale in tausenden Farb-, Oberflächen- und Motivkombinationen.

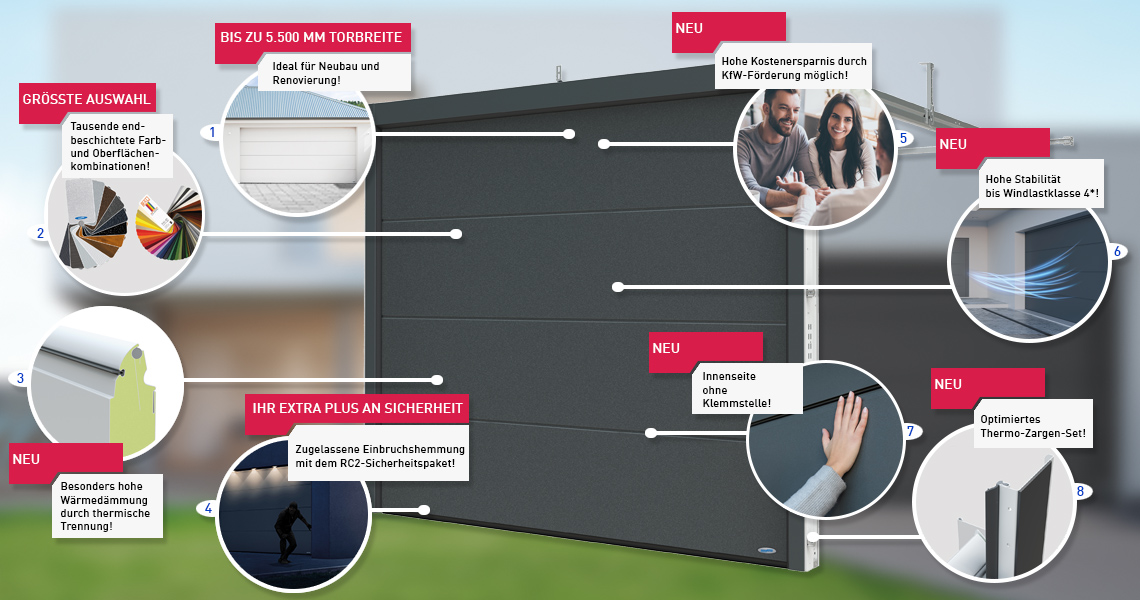

Highlights außen

(1) Für moderne Privatgaragen bis 5.500 mm Breite
Das Premium-Sektionaltor Evolution eignet sich ideal für Privatgaragen und Doppelgaragen bis zu einer Breite von 5,50 m bei Neubau und Renovierung.

(2) Größte Auswahl und Ausstattungsvielfalt
Wählen Sie zwischen allen Motiven, Oberflächen, Farben (RAL nach Wahl) und vielen weiteren Ausstattungen aus dem Novoferm Spektrum! Ein Großteil der Oberflächen und Farben ist endbeschichtet. Das macht sie unempfindlicher gegenüber äußeren Einflüssen.

(3) Neu: doppelwandig und thermisch optimiert
Die neuen, optimierten Stahlsektionen werden ausschließlich in doppelwandiger, thermisch getrennter Sandwich-Bauweise mit einer Dicke von 45 mm gefertigt.
So erreichen sie einen besonders hohen Wärmedämmwert von U(p) = 0,46 W/m2K im Bereich von Torlösungen mit vergleichbaren Sektionsdicken.

(4) Zugelassene Einbruchshemmung mit dem RC2-Sicherheitspaket
Mit dem Premium-Sektionaltor Evolution schützen Sie Ihr Haus noch besser:
Optional erhältlich ist das Premium-Tor in einbruchhemmender Ausführung mit Widerstandsklasse RC 2 nach DIN/TS 18194:2020-07.

(5) Neu:
Qualität, die standhält
Hochwertige Materialien, erstklassige Verarbeitung und aufeinander abgestimmte Komponenten zeichnen das Premium-Sektionaltor Evolution aus – natürlich „Made in Germany“!
Die hohe Fertigungsqualität garantiert eine hohe Stabilität, die einer Windlast der Klasse 4 (144 km/h) widersteht.

(6) Fingerklemmschutz innen und außen
Die spezielle Konstruktion der Sektionen und Scharniere schließt Quetschstellen am Torblatt von vornherein aus.

(7) Neu:
Thermo-Zargen-Set in neuer Ausführung
Das neue, optimierte Thermo-Zargen-Set verbessert auf Wunsch die Wärmedämmung durch die 3-seitige thermische Optimierung und die doppelten Dichtungen bis zu 15 % (bei Montage hinter der Öffnung). Dieser Leistungswert ist tormotiv- und größenabhängig.
Damit unterstützt das neue Thermo-Zargen-Set aktiv die Optimierung der Leistungsbilanz des gesamten Gebäudes.

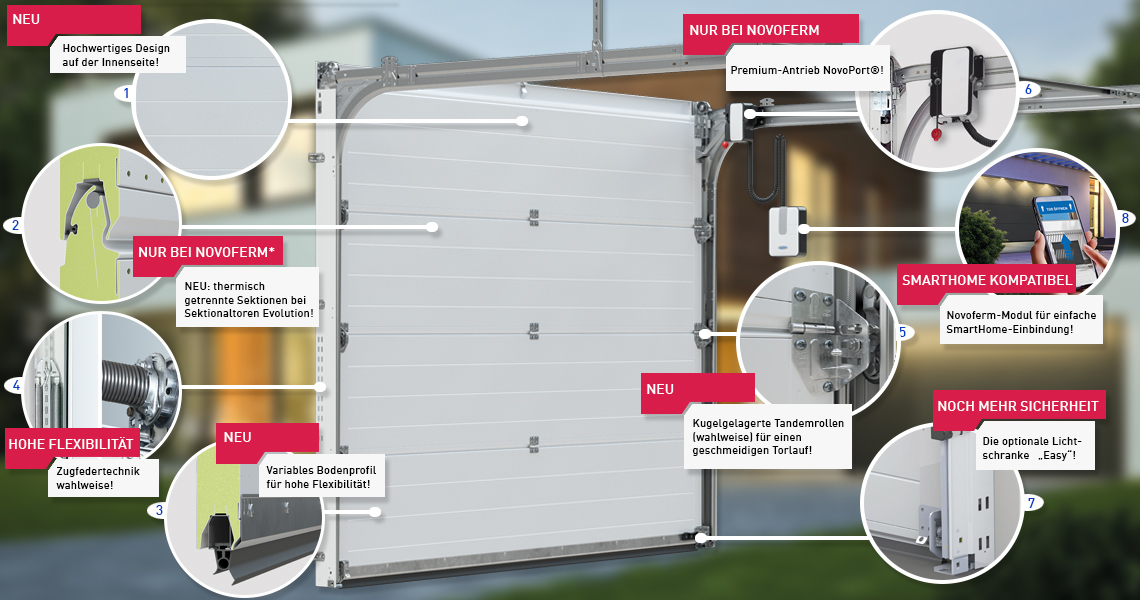

Highlights innen

(1) Neu: Harmonische Optik der Tor-Innenseite
Ein optisches Highlight bietet das Premium-Tor Evolution durch das harmonische Erscheinungsbild auf der Innenseite des Tores. Die Oberfläche ist hier in Verkehrsweiß (ähnlich RAL 9016) gehalten. Neben den Profilen bzw. Sektions-Endkappen in RAL 9016 ist auch die Außenfarbe des Tores auf der Innenseite beim Torübergang nicht mehr zu sehen.

(2) Neu: thermische Trennung
Die exklusiven, thermisch getrennten Sektionen mit Isolier-Hartschaumkern und zusätzlichen Dichtungen zwischen den Sektionen sorgen für eine noch höhere Wärmedämmung.*

(3)Neu: variables Bodenprofil
Das neue Bodenprofil an der Tor-Unterkante gleicht kleinere Bodenunebenheiten bis zu 10 mm aus und sorgt durch Langlöcher für hohe Flexibilität bei der Montage.

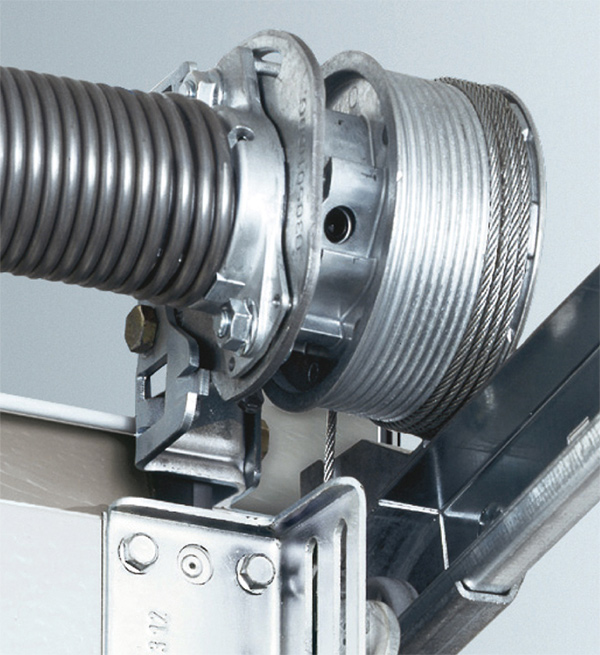

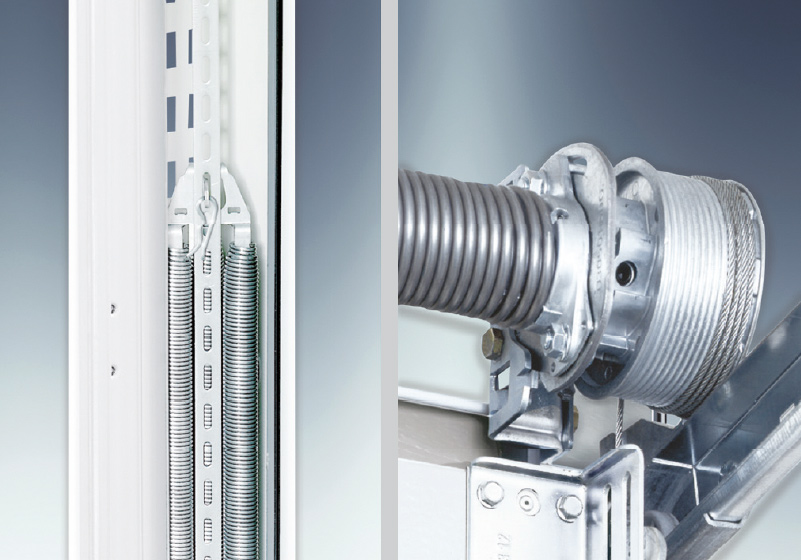

(4) Hohe Flexibilität: Federtechnik wahlweise
Das Premium-Tor Evolution kann wahlweise mit Mehrfach-Zugfederpaketen oder Torsionsfedern ausgestattet werden. Die senkrechten Zugfedern ermöglichen eine geringe Einbauhöhe (in Kombination mit Niedrigsturz) und bieten viele Möglichkeiten bei geringen Platzverhältnissen. Bei großen Größen wird das Tor mit Torsionsfederwellen ausgestattet, wahlweise vorne oder hinten liegend.

(5) Neu: kugelgelagerte Tandemlaufrollen
Hochwertige, kugelgelagerte Tandemlaufrollen sorgen optional für einen extrem gleichmäßigen und geschmeidigen Torlauf.

(6) Nur bei Novoferm: Premium-Antrieb NovoPort®
Das Antriebssystem NovoPort® mit integriertem Innendrucktaster und Torzustandsanzeige über Handsender sorgt für höchsten Komfort. Die innovative, flexible Seitenmontage, wahlweise rechts oder links, schließt Montagehindernisse von vornherein aus. So bleibt die Decke frei.

(7) Noch mehr Sicherheit: Lichtschranke „Easy“.
Die optionale Sicherheits-Lichtschranke „Easy“ erkennt Hindernisse und Personen und unterbricht im Zweifelsfalle den Schließvorgang des Tores.

(8) SmartHome kompatibel
Die SmartHome-fähigen Garagentor-Antriebe von Novoferm ermöglichen in Kombination mit den neuen Novoferm WiFi-Modulen die einfache Integration der Torsteuerung in Ihr bestehendes SmartHome-System. Unsere Technik ist mit gängigen Systemen kompatibel. Die Funktionen können per App oder Sprachsteuerung via Amazon Alexa und Google Home gesteuert werden.**


  * Im Bereich von Torlösungen mit vergleichbaren Sektionsdicken.
** Hardware und Funktionen sind abhängig von SmartHome-Systemen, Komponenten und Release.

HARMONISCHE OPTIK AUF DER TOR-INNENSEITE

HARMONISCHE OPTIK AUF DER TOR-INNENSEITE

Die Oberfläche der Tor-Innenseite ist in Verkehrsweiß, ähnlich RAL 9016 gehalten. Neben den Profilen bzw. Sektions-Endkappen in Verkehrsweiß, ähnlich RAL 9016 ist auch die Außenfarbe des Tores auf der Innenseite beim Torübergang nicht mehr zu sehen.

Das rechte Bild zeigt den einheitlichen Farbverlauf auf der Innenseite des neuen Premium-Sektionaltores EVOLUTION ISO 45 am Beispiel der Kopfsektion im Vergleich zu herkömmlichen Torlösungen.

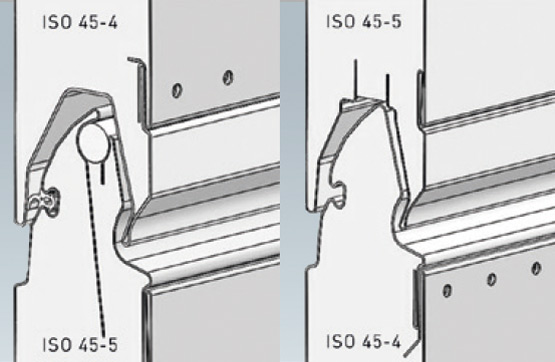

SEKTIONSVERGLEICH ISO 45-4 VS. ISO 45-5

SEKTIONSVERGLEICH ISO 45-4 VS. ISO 45-5

Die neuen, thermisch getrennten Sektionen sind kompatibel zu den ISO 45 Sektionen der bisherigen Baureihe.

Aufgrund der bewährten ISO 45 Sektionsgeometrie ist die Abwärtskompatibilität gegeben.

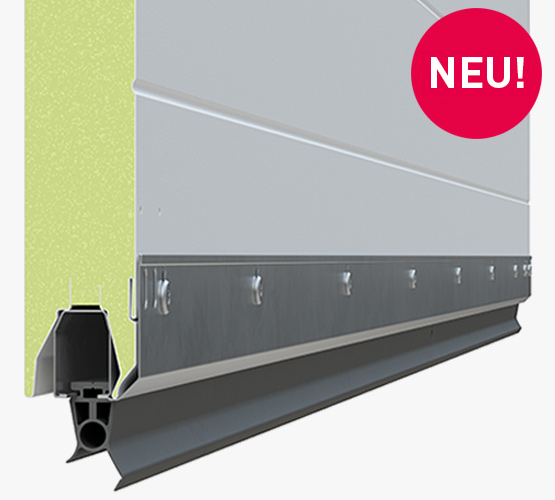

VARIABLES BODENPROFIL

VARIABLES BODENPROFIL

Das neue werkseitig vormontierte Bodenprofil gleicht Bodenunebenheiten bis zu 10 mm aus und erleichtert damit die sichere Montage des Tores.

Die 15 Langlöcher in der Aufnahme sorgen für hohe Flexibilität bei leichter Bodenunebenheit.

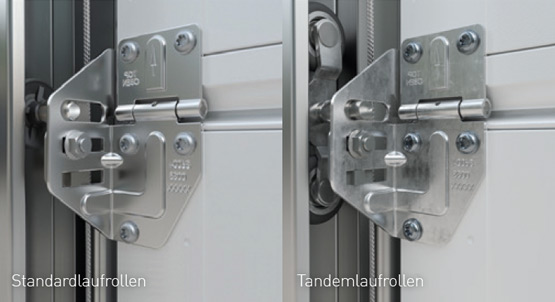

KUGELGELAGERTE TANDEMLAUFROLLEN

KUGELGELAGERTE TANDEMLAUFROLLEN

Als optionale Variante kann das Premium-Sektionaltor EVOLUTION ISO 45 gegen einen geringen Aufpreis mit hochwertigen, kugelgelagerten Tandemlaufrollen für einen geschmeidigen Lauf ausgestattet werden.

NEUE VORZUGSFARBEN/ TRENDFARBEN

NEUE VORZUGSFARBEN/ TRENDFARBEN

Das Premium-Sektionaltor EVOLUTION ISO 45 ist auch in den fünf neuen, beliebten Trendfarben erhältlich:

  • Steingrau, ähnlich RAL 7030
  • Quarzgrau, ähnlich RAL 7039
  • Basaltgrau, ähnlich RAL 7012
  • Schiefergrau, ähnlich RAL 7015
  • Dunkelgrau, DB703

Für die weitere Individualisierung stehen Ihnen insgesamt vierzehn endlackierte, preisattraktive Vorzugsfarben und fast alle RAL-Farben zur Auswahl.

OBERFLÄCHEN, FARBEN UND AUSSTATTUNG

TOR-PRÄGUNGEN

Tor-Prägungen

Novoferm Premium-Sektionaltore Evolution erhalten Sie in allen 5 Tor-Prägungen, zahlreichen Oberflächen sowie in nahezu allen, modernen und endbeschichteten RAL-Farbtönen - passend zu Ihrer Hausarchitektur.

Elegante Großlamelle

Moderne Großsicke

Waagerechte Sicke

Microline* (Großlamelle)

Kassettenoptik


Abbildungen für Einzelgaragen zeigen Torblattgröße 2.500 x 2.125 mm und für Doppelgaragen Torblattgröße 4.500 x 2.125 mm. Andere Torgrößen können von der Darstellung abweichen.

Hinweis:
* Nur in Satin-Oberflächen Satin white (ähnlich RAL 9016), Satin Window grey (ähnlich RAL 7040), Satin grey (Mischfarbton) und Satin Dark grey (ähnlich RAL 7016) erhältlich.

Torblatt
Innenseite: Grundlackierung auf Polyurethanbasis, Verkehrsweiß, ähnlich RAL 9016
Außenseite Standard: Verkehrsweiß ähnlich RAL 9016 (grundbeschichtet)
Außenseite: Super-Color-Farben, RAL nach Wahl, Satin-Oberflächen oder Holz-Optiken gegen Aufpreis (endbeschichtet)



OBERFLÄCHEN

Oberflächen

Unsere Premium-Sektionaltore ISO 45 Evolution erhalten Sie auf Wunsch in dezent genarbter Woodgrain-Holzstruktur, in der elegant-glatten Oberfläche Noblesse, in vier Holz-Optiken, sechs, modernen Satin-Oberflächen sowie vier Microline-Motiven.

Woodgrain. Der robuste Klassiker mit dezent genarbter Holzstruktur

Noblesse (glatt). Die elegant-glatte Oberfläche, an der Schmutz und Nässe einfach abperlen

Holz-Optiken

Weiterhin erhalten Sie unsere Premium-Sektionaltore ISO 45 Evolution auf Wunsch in 4 Oberflächen in authentisch rustikaler Holz-Optik. Die Oberflächen sind endbeschichtet und witterungsbeständig. Die Holz-Optiken sind in den Tor-Prägungen Großsicke, Großlamelle und zum Teil in Kassette (nicht für Winchester und Night oak) erhältlich.

Golden oak (glatt)

Dark oak (glatt)

Winchester (glatt)

Night oak (glatt)

Satin-Oberflächen

Sie erhalten unsere Garagen-Sektionaltore Evolution iso 45 ebenfalls in sechs dekorativen, endbeschichteten, seidenmatten Satin-Oberflächen mit geringer Verschmutzungsneigung und besonderer Witterungsbeständigkeit.

Satin white,
ähnlich RAL 9016

Satin Window grey,
ähnlich RAL 7040

Satin grey,
(Mischfarbton)

Satin Dark grey,
ähnlich RAL 7016

Satin brown,
ähnlich RAL 8014

Satin black,
(Mischfarbton)

Microline-Motive

Exklusiv für das Motiv Großlamelle bei Premium-Sektionaltoren Evolution mit 45 mm Dämmung steht Ihnen unsere beliebte Industrietorprägung Microline (Großlamelle) in Satin white, Satin grey, Satin Dark grey und Satin Window grey zur Verfügung.

Hierbei handelt es sich um eine moderne, profilierte Wellenstruktur, die mit ausdrucksstarkem Licht-/ Schatteneffekt auffällt.

Microline
Satin white,
ähnlich RAL 9016

Microline
Satin Window grey,
ähnlich RAL 7040

Microline
Satin grey,
(Mischfarbton)

Microline
Satin Dark grey,
ähnlich RAL 7016

FARBEN

FARBEN

Mehr Farbe und Vielfalt erleben
Bei unserer Oberflächen in dezent genarbter Woodgrain-Holzstruktur oder bei der elegant-glatten Oberfläche “Noblesse” können Sie für die weitere Individualisierung zwischen 16 endlackierten, preisattraktiven Vorzugsfarben und fast allen RAL-Farben wählen.



Standard-Farbe

STANDARDFARBE

VORZUGSFARBEN / SUPERCOLOR-FARBEN und RAL NACH WAHL

Moosgrün,
ähnlich RAL 6005

Graualuminium,
ähnlich RAL 9007

Nussbraun,
ähnlich RAL 8011

Tannengrün,
ähnlich RAL 6009

Quarzgrau,
ähnlich RAL 7039

Sepiabraun,
ähnlich RAL 8014

Lichtgrau,
ähnlich RAL 7035

Basaltgrau,
ähnlich RAL 7012

RAL nach Wahl

Fenstergrau,
ähnlich RAL 7040

Dunkelgrau,
DB703

Weißaluminium,
ähnlich RAL 9006

Schiefergrau,
ähnlich RAL 7015

Steingrau,
ähnlich RAL 7030

Anthrazitgrau,
ähnlich RAL 7016

VERGLASUNGEN UND FENSTER

VERGLASUNGEN UND FENSTER

MÖCHTEN SIE MEHR LICHT IN IHRER GARAGE?
Sie haben bereits ein Tor in bestimmter Prägung und Farbe ins Auge gefasst, aber es ist Ihnen noch nicht individuell genug?

Dann werfen Sie doch mal einen Blick auf unsere attraktiven Verglasungsvarianten. Sie lenken nicht nur die Blicke auf Ihre Garage, sondern auch das Licht hinein. Was besonders angenehm ist, falls Sie Ihre Garage zusätzlich als Hobbyraum oder Werkstatt nutzen. Alle Novoferm Verglasungen sind aus witterungsbeständigem Acrylglas oder schlagzähem Polycarbonat gefertigt und zeichnen sich durch höchste Lichtdurchlässigkeit aus.

Fenster

Standardfenster

Kreuzfensteroptik

Rautenoptik

Motiv Sunrise

Abmessungen:

Innen: ca. 392 x 192 mmAußen: ca. 460 x 260 mm





Fensterstärken:

  • Für die Tor-Motive waagerechte Sicke, Großsicke und Großlamelle:
    Klare oder kristallklare 25 mm-Acrylglas-Mehrfachverglasung, bei Motiv Sunrise 20 mm Acrylglas-Mehrfachverglasung
  • Für das Tor-Motiv Kassette:
    Klare oder kristallklare 20 mm-Acrylglas-Doppelscheibe



LICHTBAND

Scheibenstärke 16 mm

Acrylglas mit Kristallstruktur

Doppelscheibe Acrylglas

Stegdoppelplatte Polycarbonat

LICHTÖFFNUNGEN

Das Lichtband ist außerdem als kunststoffbeschichtetes Streckgitter erhältlich.

Hinweis:
Fenster und Lichtbänder werden bei Holz-Optiken und Satin-Oberflächen in einem entsprechenden Korrespondenzfarbton ausgeführt.



Edelstahl-gerahmtes Bullauge,
mit 10 mm-Acrylglas-Mehrfachverglasung*

Abmessungen:

  • Innen: ca. ø 290 mm
  • Außen: ca. ø 350 mm

* Nur für Tor-Motive Großsicke und Großlamelle

Rechteckfenster in RAL 9006 lackiert**

Abmessungen:

  • Innen: ca. 235 x 235 mm
  • Außen: ca. 320 x 320 mm

** Nur für Sektionaltore

TORGRIFFE

TORGRIFFE IN VIELEN MATERIALIEN UND FARBEN

Kunststoff-
beschichtet, in Vorzugs- oder RAL-Farbe

Kunststoff-
beschichtet, in Vorzugs- oder RAL-Farbe

Kunststoff-
beschichtet, in Vorzugs- oder RAL-Farbe

Edelstahl

Passende Torgriffe erhalten Sie in allen sechzehn Super-Color-Farben und RAL nach Wahl.

Aluminium
silberfarbig
eloxiert

Aluminium
neusilberfarbig
eloxiert

Aluminium
messingfarbig
eloxiert

Aluminium
mit Rustikal-Struktureffekt

Aluminium
Verkehrsweiß

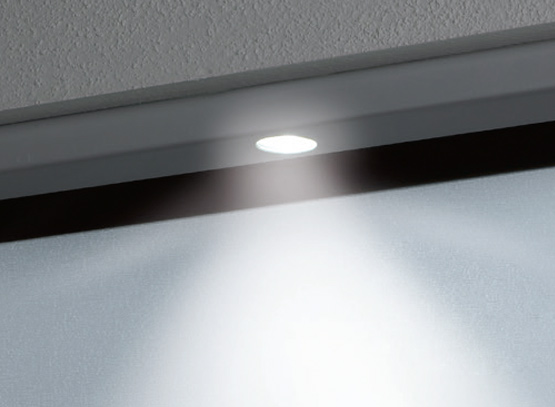

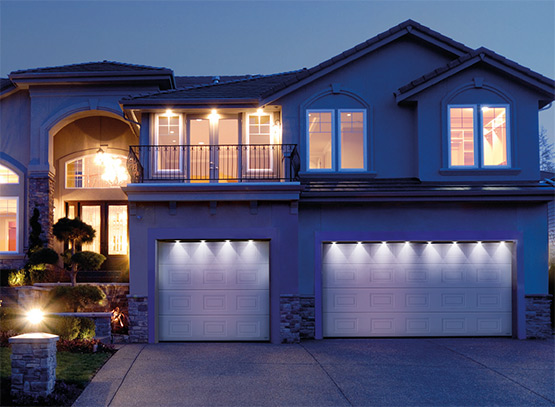

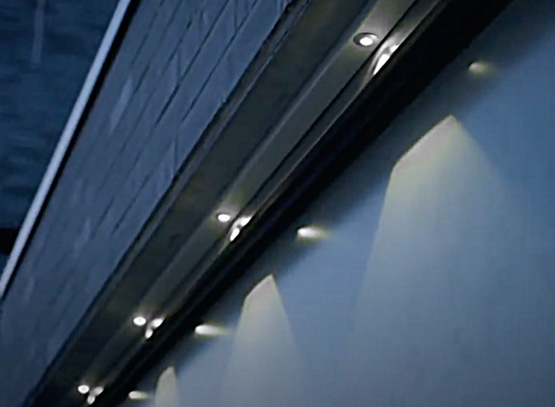

AUSSEN-BELEUCHTUNG DER GARAGE

AUSSEN-BELEUCHTUNG DER GARAGE

Um Ihr Garagentor auch nach Sonnenuntergang ins rechte Licht zu rücken – und nebenbei Unbefugte fernzuhalten –, empfiehlt sich das LED-Beleuchtungs-Kit. Es tritt in spannenden Dialog mit anderen Lichtquellen, z. B. beleuchteten Fenstern, und setzt so die Gesamtarchitektur Ihres Hauses stimmungsvoll in Szene. Das Beleuchtungs-Kit besteht je nach Torbreite aus vier, sechs oder acht LEDs, die in einer U-förmigen Schiene gleichmäßig über die gesamte Torbreite verteilt sind.

Die Steuerung erfolgt wahlweise über den Handsender, mit dem Sie auch Ihren Antrieb bedienen, über eine separate Zeitschaltung oder einen Bewegungsmelder.


SPART PLATZ UND ENERGIE

Das flach konstruierte, aluminiumfarbene LED-Beleuchtungs-Kit (40 x 20 mm) wird platzsparend unter dem Garagensturz montiert, so dass nahezu die volle Durchfahrtshöhe erhalten bleibt. Langlebige LEDs sorgen für eine sehr helle Ausleuchtung bei minimalem Stromverbrauch. Die Beleuchtungseinheiten lassen sich je nach Torbreite beidseitig leicht kürzen, um eine exakte symmetrische Ausleuchtung des Tores zu erzielen.


IHRE VORTEILE IM ÜBERBLICK

  • Gleichmäßige Verteilung über die Torbreite:
    4, 6 oder 8 LEDs bei bis zu 3.000, 4.000 oder 5.000 mm Torbreite
  • Separate Schaltung unabhängig von Antriebsfunktion möglich
  • Erhältliche Längen:
    3 m, 4 m und 5 m – bei Bedarf kürzbar!
  • Steuerung von Tor und Licht mit einem Handsender möglich
  • Beleuchtung wahlweise mit oder ohne Torbewegung
  • Helle Ausleuchtung bei geringem Stromverbrauch
  • Witterungsgeschützte Beleuchtung
  • Platzsparende Montage unter dem Garagensturz
  • Lange Lebensdauer durch LED-Technik
  • Inkl. Netztrafo 230 V/12 V
  • Aluminium eloxiert

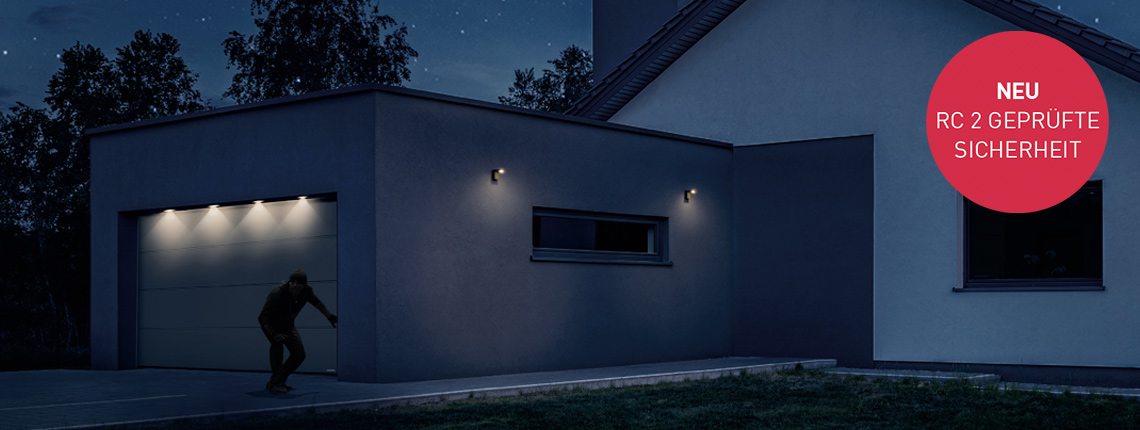

SICHERHEIT UND EINBRUCHHEMMUNG

SICHERHEIT UND EINBRUCHHEMMUNG

MIT RC 2 GEPRÜFTEN GARAGEN-SEKTIONALTOREN VON NOVOFERM

Wir sind der Meinung, dass Einbruchschutz und Energieeffizienz zusammengehören. Deswegen gibt es die Novoferm Premium-Sektionaltor Evolution und iso 70 Premium-Plus nun auch in einbruchhemmender Ausführung (Widerstandsklasse RC 2 nach DIN/TS 18194:2020-07). Das mechanische Sicherungen am Garagentor Einbruchversuche erfolgreich abwehren, ist erwiesen: Weit über ein Drittel aller Einbrüche bleibt im Versuchsstadium stecken, weil sich das Tor nicht schnell genug aufbrechen lässt. Wer seine Garage also mit einem entsprechenden Tor schützen will, ist mit einbruchhemmenden Garagen-Sektionaltoren von Novoferm auf der sicheren Seite. In Kombination mit den Deckenantrieben Novomatic 423 oder Novomatic 563 S kann das Garagen-Sektionaltor die Widerstandsklasse RC 2 erreichen (iso 70 nur mit Novomatic 563 S). Beim Sektionaltor iso 70 Premium-Plus ist der Einbruchschutz sogar serienmäßig.

Sie erhalten Ihr Premium-Tor Evolution auf Wunsch in einbruchhemmender Ausführung mit Widerstandsklasse RC 2.

Montagebedingungen zur Erreichung der RC 2-Sicherheit!


weiterlesen

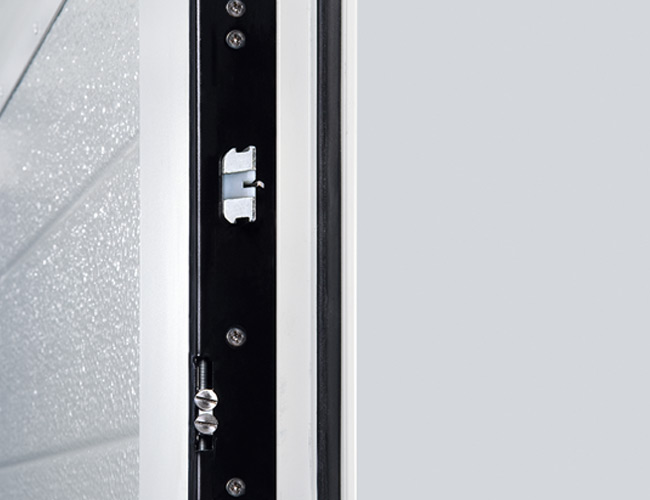

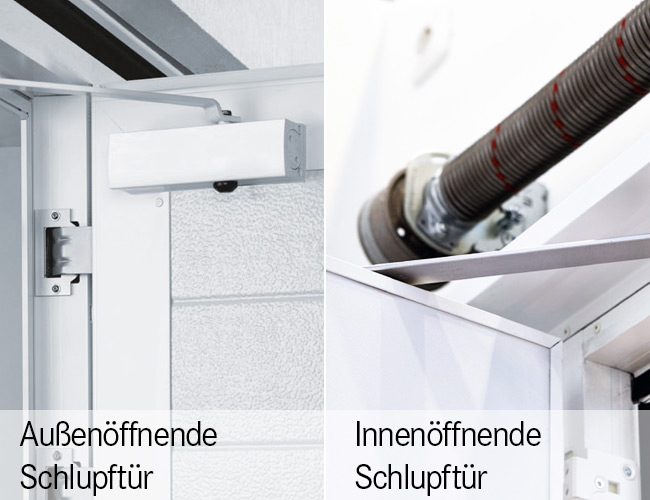

DIE PERFEKT INTEGRIERTE SCHLUPFTÜR (AUSSEN- / INNENÖFFNEND)

DIE PERFEKT INTEGRIERTE SCHLUPFTÜR (AUSSEN- / INNENÖFFNEND)


Falls Ihre Garage für eine Nebentür zu schmal ist, Sie aber nicht auf Komfort verzichten möchten, empfiehlt sich eine integrierte Schlupftür. Schlupftüren erhalten Sie für alle Premium-Sektionaltore EVOLUTION ISO 45 bis 5 m Breite. Sie bieten praktische 85 cm (bei Kassettenprägung 60 cm) Durchgangsbreite und perfekte Wärmedäm- mung durch doppelwandige Isolierung.


ÜBER DIE SCHWELLE

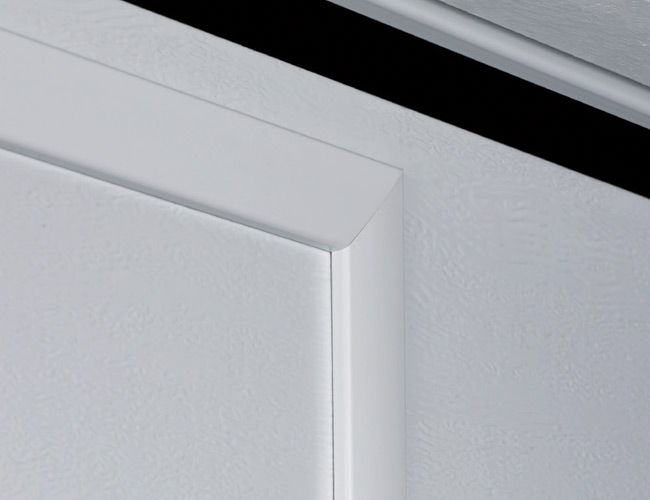

Der stabile Torblattrahmen sorgt in Kombination mit dem durch sechs Hohlkammern verstärkten Aluminium-Schwellenprofil für hohe Stabilität und Funktionalität, so dass sich der Grad der Durchbiegung des Torflügels auch im geöffneten Zustand des Tores/ beim Anheben des Torflügels auf ein Minimum reduziert.

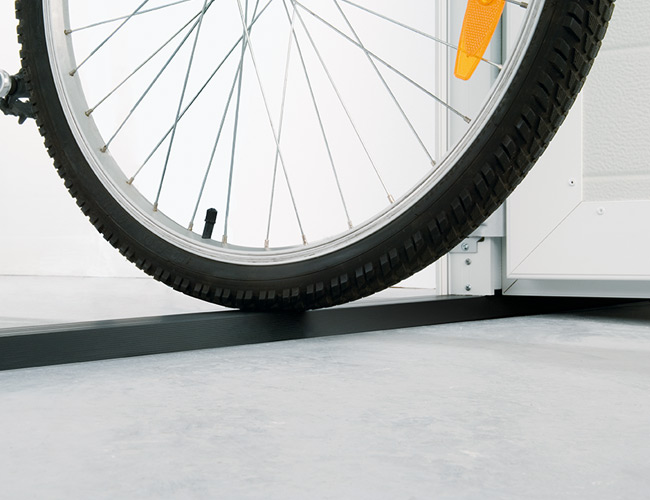

Die schwarz eloxierte Aluminium-Türschwelle ist mit einer Höhe von nur 24 Millimetern Fahrrad- und Mofa-tauglich und ermöglicht einen bequemen Zugang.

TÜR SCHLIESST SELBSTTÄTIG

Dafür sorgt der serienmäßige außenöffnende Obentürschließer bei der außenöffnenden Schlupftür und der innenöffnende und nicht sichtbare Obentürschließer bei der innenöffnenden Schlupftür.

Das ist besonders praktisch, wenn Sie beide Hände voll zu tun haben, z.B. um Ihr Fahrrad, Moped oder Ihren Rasenmäher aus der Garage zu schieben.

SOFTLINE-PROFILE

Ästhetischer Gesamteindruck des Tores durch Softline-Profile (abgerundet) und verdeckt liegende Bänder. Der Türblattrahmen ist serienmäßig in Verkehrsweiß, ähnlich RAL 9016, lackiert.

Gegen einen geringen Mehrpreis ist für alle übrigen RAL-Farbtöne eine Lackierung in Torblattfarbe möglich.

Bei beschichteten Torblättern (Holztöne – bei innenöffnenden Schlupftür nur Golden oak – Satin white, Satin Window grey, Satin grey, Satin Dark grey und Satin brown) wird der Torblattrahmen gegen einen Mehrpreis in einem optisch passenden Korrespondenzton lackiert.

SICHERE MEHRFACHVERRIEGELUNG

Schützen Sie sich und Ihr Eigentum. Wenn Ihre Garage einen direkten Zugang zum Haus hat, als Hobbyraum genutzt wird oder ein wertvolles Mountain-Bike darin aufbewahrt wird, empfiehlt sich eine Mehrfachverriegelung der Schlupftür.

Jede Sektion der Schlupftür wird dabei über eine eigene Schlosseinrichtung verriegelt und kann bequem von innen und außen über das Profilzylinder-Schloss zentral betätigt werden.

Bei der Innenöffnenden Schlupftür ist die Mehrfachverriegelung serienmäßig.



SCHLUPFTÜRFÜLLUNGEN

Waagerechte Sicke
(nur in Woodgrain)

Großsicke

Großlamelle

Kassettenoptik
(nur in Woodgrain)

Hinweis:
Schlupftür-Rahmenprofile werden bei Holz-Optiken und Satin-Oberflächen in einem entsprechenden Korrespondenzfarbton ausgeführt.
Schlupftüren erhalten Sie für Exklusivtore in oben gezeigten Prägungen.



VERGLASUNGEN

Standardfenster

Kreuzfenster

Lichtband

Rautenfenster

Hinweis:
Verglasungsvarianten für alle Torprägungen: Standardfenster, Kreuzfenster, Lichtband oder Rautenfenster.
Abbildungen zeigen Torblattgröße 2.500 x 2.125 mm. Andere Torgrößen können von der Darstellung abweichen.

GARAGENTORÖFFNUNG MIT ELEKTRISCHEM ANTRIEB

GARAGENTORÖFFNUNG MIT ELEKTRISCHEM ANTRIEB

Novoferm empfiehlt Ihnen den Kauf eines Garagentores zusammen mit einem Garagentor-Antrieb, denn wer heute ein neues Garagentor kauft möchte nicht nur, dass es schön aussieht, sondern auch, dass es leicht aufgeht. Mit einem elektrischen Antrieb heben Sie das Komfortniveau Ihrer Garage auf Knopfdruck und schalten Unannehmlichkeiten aus – ganz einfach per Klick auf die Funkfernsteuerung oder Steuerung mit einer App.

Alle Novoferm Antriebe sind in Kombination mit Novoferm Toren geprüft. Das garantiert Ihnen höchste Funktionssicherheit und Langlebigkeit. Und dank praktischer Notentriegelung kommen Sie auch dann immer rein, wenn der Strom einmal ausfällt.


Auswahl Garagentor-Antriebe


Wählen Sie Ihren elektrischen Tor-Antrieb:


NovoPort® Speed-Antrieb für Sektionaltore, Seitenmontage

Garagentor-Antrieb NovoPort® Speed ›

Novomatic-Antriebe für Sektional- und Schwingtore, Deckenmontage

Novomatic-Antriebe ›

Antrieb für Rolltore,
Seitenmontage

Steuerung für Rolltore ›

ZUBEHÖRE FÜR ANTRIEBE

Zu einer Wunschausstattung gehört auch das passende Zubehör.
Weil Menschen nun mal verschiedene Wünsche haben und weil auch die baulichen Gegebenheiten an einer Garage oder einem Schiebetor nicht immer gleich sind, finden Sie bei uns ein reichhaltiges Zubehörprogramm, mit dem Sie unsere Systeme so ausstatten können, dass sie zu Ihren individuellen Anforderungen passen.

Tor-Steuerung über App / Einfach in gängige SmartHome-Systeme einbindbar

SmartHome - Torsteuerung mit App ›

Zubehör für Tor-Antriebe - Fernsteuerungen, Taster, Lichtschranken, LED-Lichtleisten,…

Zubehöre für Torantriebe ›

Inspirationen

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin black
Farbe: Mischfarbton

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) -Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Holz-Optik - Winchester (glatt)

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO)-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Noblesse (glatt)
Farbe: Anthrazitgrau, ähnlich RAL 7016

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Satin grey
Farbe: Mischfarbton

Nur bei Novoferm Sektionaltoren
mit NovoPort-Seitenantrieb
mit integriertem Taster

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin grey
Farbe: Mischfarbton

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin Window grey
Farbe: Fenstergrau, ähnlich RAL 7040
Fenster: mit Bullaugen

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) mm-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Weißaluminium, ähnlich RAL 9006
Fenster: mit Bullaugen (Edelstahl-gerahmt)

Garagen-Sektionaltor aus Stahl
in 20 mm, 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Noblesse (glatt)
Farbe: Anthrazitgrau, ähnlich RAL 7016
Zubehör: mit LED-Lichtleiste für Außenbeleuchtung

Garagen-Sektionaltor aus Stahl
in 20 mm, 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Noblesse (glatt)
Farbe: Schiefergrau, ähnlich RAL 7015

Garagen-Sektionaltor aus Stahl
in 20 mm oder 45 mm (EVO) mm-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Verkehrsweiß, ähnlich RAL 9016

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin black
Farbe: Mischfarbton

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Noblesse (glatt)
Farbe: Anthrazitgrau, ähnlich RAL 7016

Garagen-Sektionaltor aus Stahl
in 20 oder 45 mm (EVO)-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Fenstergrau, ähnlich RAL 7040

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) mm-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe linkes Tor: Verkehrsweiß, ähnlich RAL 9016
Farbe rechtes Tor: Stahlblau, ähnlich RAL 9011

Garagen-Sektionaltor aus Stahl
in 20, 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Noblesse (glatt)
Farbe: Graualuminium, ähnlich RAL 9007

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO) oder 70 mm-Ausführung

Tor-Prägung: Elegante Großlamelle
Oberfläche: Satin Dark grey
Farbe: Anthrazitgrau, ähnlich RAL 7016

Garagen-Sektionaltor aus Stahl
in 45 mm (EVO)-Ausführung

Tor-Prägung: Microline (Großlamelle)
Oberfläche: Satin Dark grey
Farbe: Anthrazitgrau, ähnlich RAL 7016

Garagen-Sektionaltor aus Stahl
in 20 mm oder 45 mm (EVO)-Ausführung

Tor-Prägung: Attraktive Großsicke
Oberfläche: Woodgrain (dezent genarbte Holz-Struktur)
Farbe: Verkehrsweiß, ähnlich RAL 9016

TECHNIK UND DETAILS

ZUGFEDERTECHNIK WAHLWEISE

ZUGFEDERTECHNIK WAHLWEISE

Unsere Premium-Sektionaltore erhalten Sie wahlweise mit vertikalem Zugfedersystem (senkrechter Zugfeder) oder mit stabilen Torsionsfederwellen. Im Vergleich zu unseren Garagen-Sektionaltore mit 20 mm Dämmung erhalten Sie unsere hochwertigen Premium-Sektionaltore mit 45 mm Dämmung sowie unsere Premium Plus Sektionaltore mit besonders hoher Dämmung und einer Gesamt-Sektionsdicke von 70 mm (bis zu einer Größe von 3.000 x 2.750 mm (BxH))* gegen einen geringen Aufpreis mit Torsionsfederwellen, mit wartungsfreier, nach DIN EN 12604 geprüfter Federbruchsicherung. Alle größeren Varianten erhalten Sie im Standard mit unseren Torsionsfederwellen. So wird das Tor auch bei Federbruch sicher gehalten und kann wieder nach oben bewegt werden.


* Gilt bei Ausführungen in Oberfläche Woodgrain.
   Bei glatten Oberflächen mit bis zu einer Größe von 3.000 x 2.500 mm.

DETAILS ZU FEDERTECHNIKEN

SENKRECHTE ZUGFEDER - AUCH IDEAL FÜR DIE RENOVIERUNG

Die Garagen-Sektionaltore iso 20 und iso 45 mit Breiten von bis zu 3.000 mm und einer Höhe von 2.500 mm (glatt) bzw. 2.750 mm (Woodgrain) bekommen Sie mit vertikalem Zugfedersystem. Dies ist bei iso 70 nur bis 3.000 mm (Breite) und 2.375 mm (Höhe) möglich.

Mit nur 80 mm Anschlagsbreite je Seite sind diese Tore auch ideal für die Renovierung.


1. Eingriffgeschützte Umlenkrolle
Die Stahlseile laufen über eingriffsgeschützte, kugelgelagerte Umlenkrollen mit U-förmigem Laufrollenhalter senkrecht in die Winkelzarge. Dies spart Platz in der Höhe, im Gegensatz zur vorneliegenden Torsionsfeder.

2. Seilaufnahme
Die neue Seilaufnahme sorgt mit dem Drahtseilhalter für einen sicheren Seillauf in der Winkelzarge, ohne dass die Seile die isolierte Sektion berühren. Die separate Torblattführung sorgt für eine optimalen Schließposition des Torblattes.

3. Integrierte Zahnriehmenbefestigung
Das Formenendstück beinhaltet eine sichere Befestigung des wartungsfreien NovoPort®-Zahnriemen.

4. Mehrfach-Zugfederpakete
Für Zugfedertore: Die Feder wird am oberen Ende des Federpaketes eingestellt. Senkrechte Zugfedern ermöglichen geringe Einbautiefen und brauchen wenig Platz.

5. NovoPort® - Einzigartig & flexibel
Das Antriebssystem NovoPort® sorgt im Betrieb und bei der Montage für höchsten Komfort. Der Motor wird nicht wie herkömmliche Antriebe an der Decke fixiert, sondern einfach in die seitliche Torlaufschiene integriert – je nach baulichen Gegebenheiten rechts oder links.

6. Fingerklemmschutz
Die Konstruktion der Sektionen und Scharniere schließt Quetschstellen am Torblatt von vornherein aus – von innen und von außen.

7. Eingreifschutz und innen liegende Seilführung
Die Winkelzargen verhindern ein Eingreifen zwischen Torblatt und Zarge weitgehend. Innen liegende Tragseile minimieren Verletzungsrisiken und gewährleisten höchste Funktionssicherheit.

Torsionsfederwellen für iso 45

Unsere hochwertigen iso 45 und iso 70 Sektionaltore erhalten Sie (bis zu einer Größe von 3.000 x 2.750 mm (BxH))* gegen einen geringen Aufpreis mit Torsionsfederwellen, mit wartungsfreier, nach DIN EN 12604 geprüfter Federbruchsicherung.

Alle größeren Varianten erhalten Sie im Standard mit unseren Torsionsfederwellen. So wird das Tor auch bei Federbruch sicher gehalten und kann wieder nach oben bewegt werden.


* Gilt bei Ausführungen in Oberfläche Woodgrain.
    Bei glatten Oberflächen mit bis zu einer Größe von 3.000 x 2.500 mm.

Die Pluspunkte im Überblick

  • Einfache Montage bei niedriger Bauhöhe
  • Einfache Einstellung der Feder
  • Kürzere horizontale Schienen (weniger Platzbedarf)
  • Einfache und schnelle Montage des NovoPort®
  • Standardmäßig ein geringer Sturzbedarf
  • Zudem erhalten Sie das senkrechte Zugfedersystem bei iso 45- und iso 70-Sektionaltoren günstiger im Vergleich zur Torsionsfedervarian
NORMGRÖßEN - SENKRECHTE ZUGFEDER

NORMGRÖßEN - SENKRECHTE ZUGFEDER (WAAGERECHTE SICKE, GROSSSICKE, GROSSLAMELLE (INKLUSIVE MICROLINE), KASSETTENOPTIK)

Normgröße

Bestellmaß (BMR)



Maximales Maueröffnungsmaß/ Garagenöffnungsmaß

Rahmenaußenmaß
(RAM)



Garageninnenmaß
(GIB)



Einbautiefe
(EBT)

Deckenhöhe
(DH)





Lichte Durchfahrtshöhe
(LDH)

Breite x HöheBreite x HöheBreite x Höhe(min.)* (opt.)(min.) Handbetrieb/
NovoPort®		Handbetrieb
(mit Klammer)		Antrieb

2250 x 1875

2340 x 1965

2402 x 1985

2410 (2500)

2495

1990

1825

1875

2250 x 2000

2340 x 2090

2402 x 2110

2410 (2500)

2620

2115

1950

2000

2250 x 2125

2340 x 2215

2402 x 2235

2410 (2500)

2745

2240

2075

2125

2375 x 1875

2465 x 1965

2527 x 1985

2535 (2625)

2495

1990

1825

1875

2375 x 2000

2465 x 2090

2527 x 2110

2535 (2625)

2620

2115

1950

2000

2375 x 2075

2465 x 2165

2527 x 2185

2535 (2625)

2695

2190

2025

2075

2375 x 2125

2465 x 2215

2527 x 2235

2535 (2625)

2745

2240

2075

2125

2375 x 2250

2465 x 2340

2527 x 2360

2535 (2625)

2870

2365

2200

2250

2375 x 2375

2465 x 2465

2527 x 2485

2535 (2625)

2995

2490

2325

2375

2500 x 1875

2590 x 1965

2652 x 1985

2660 (2750)

2495

1990

1825

1875

2500 x 2000

2590 x 2090

2652 x 2110

2660 (2750)

2620

2115

1950

2000

2500 x 2075

2590 x 2165

2652 x 2185

2660 (2750)

2695

2190

2025

2075

2500 x 2125

2590 x 2215

2652 x 2235

2660 (2750)

2745

2240

2075

2125

2500 x 2250

2590 x 2340

2652 x 2360

2660 (2750)

2870

2365

2200

2250

2500 x 2375

2590 x 2465

2652 x 2485

2660 (2750)

2995

2490

2325

2375

2500 x 2500

2590 x 2590

2652 x 2610

2660 (2750)

3120

2615

2450

2500

2500 x 2750

2590 x 2840

2652 x 2860

2660 (2750)

3370

2865

2700

2750

2625 x 2125

2715 x 2215

2777 x 2235

2785 (2875)

2745

2240

2075

2125

2750 x 2000

2840 x 2090

2902 x 2110

2910 (3000)

2620

2115

1950

2000

2750 x 2125

2840 x 2215

2902 x 2235

2910 (3000)

2745

2240

2075

2125

2750 x 2250

2840 x 2340

2902 x 2360

2910 (3000)

2870

2365

2200

2250

2750 x 2750

2840 x 2840

2902 x 2860

2910 (3000)

3370

2865

2700

2750

3000 x 2000

3090 x 2090

3152 x 2110

3160 (3250)

2620

2115

1950

2000

3000 x 2125

3090 x 2215

3152 x 2235

3160 (3250)

2745

2240

2075

2125

3000 x 2250

3090 x 2340

3152 x 2360

3160 (3250)

2870

2365

2200

2250

3000 x 2375

3090 x 2465

3152 x 2485

3160 (3250)

2995

2490

2325

2375

3000 x 2500

3090 x 2590

3152 x 2610

3160 (3250)

3120

2615

2450

2500

3000 x 2375

3090 x 2465

3152 x 2485

3160 (3250)

2995

2490

2325

2375

3000 x 2500

3090 x 2590

3152 x 2610

3160 (3250)

3120

2615

2450

2500

*Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).
RENOVIERUNGSGRÖSSEN - SENKRECHTE ZUGFEDER

RENOVIERUNGSGRÖSSEN BEIM AUSTAUSCH EINES SEKTIONALTORES FÜR EIN SCHWINGTOR

Bei vorhandenem Schwingtor
Novoferm K®/ Wettbewerbsfabrikaten

Neue Renovierungsgröße

Bestellmaß (BMR)



Rahmenaußenmaß
(RAM)





Lichte
Durchfahrtshöhe
(LDH)





Bestellmaß (BMR)





Maximales
Maueröffnungsmaß/
Garagenöffnungsmaß



Rahmenaußenmaß
(RAM)



Garageninnenmaß
(GIB)



Einbautiefe (EBT)

Deckenhöhe
(DH)

Lichte Durchfahrtshöhe (LDH)

Breite x Höhe

Breite x Höhe

Breite x Höhe

Breite x Höhe

Breite x Höhe

Breite x Höhe

(min.)* (opt.)

(min.) Handbetrieb/
NovoPort®

Handbetrieb
(mit Klammer)

Antrieb

2250 x 2000

2341 x 2065

1860

2190 x 1925

2280 x 20152342 x 20352350 (2440)

2545

2040

1875

1925

2250 x 2125

2341 x 2190

1985

2190 x 2050

2280 x 21402342 x 21602350 (2440)

2670

2165

2000

2050

2375 x 2000

2466 x 2065

1860

2315 x 1925

2405 x 20152467 x 20352475 (2565)

2545

2040

1875

1925

2375 x 2125

2466 x 2190

1985

2315 x 2050

2405 x 21402467 x 21602475 (2565)

2670

2165

2000

2050

2375 x 2250

2466 x 2315

2110

2315 x 2175

2405 x 22652467 x 22852475 (2565)

2795

2290

2125

2175

2500 x 2000

2591 x 2065

1860

2440 x 1925

2530 x 20152592 x 20352600 (2690)

2545

2040

1875

1925

2500 x 2125

2591 x 2190

1985

2440 x 2050

2530 x 21402592 x 21602600 (2690)

2670

2165

2000

2050

2500 x 2250

2591 x 2315

2110

2440 x 2175

2530 x 22652592 x 22852600 (2690)

2795

2290

2125

2175

3000 x 2125

3091 x 2190

1985

2940 x 2050

3030 x 21403092 x 21603100 (3190)

2670

2165

2000

2050

*Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).
VORNELIEGENDE TORSIONSFEDERWELLE (VL)

WAAGERECHTE SICKE, GROSSSICKE, GROSSLAMELLE (INKLUSIVE MICROLINE), KASSETTENOPTIK

Normgrößen

Bestellmaß
(BRM)

Maximales
Maueröffnungsmaß/
Garagenöffnungsmaß

Rahmenaußenmaß
(RAM)

Einbautiefe
(EBT)

Garageninnenmaß
(GIB)

Deckenhöhe
(DH)

Durchfahrtshöhe
(LDH)
Stahltore

Lichte Durchfahrtshöhe
(LDH)
Holztore

Breite x Höhe

Breite x Höhe

Breite x Höhe

(min.)* (opt.)

(min.) Handbetrieb/
NovoPort®

Handbetrieb
(mit Klammer)

Antrieb

Handbetrieb
(mit Klammer)

Antrieb

2250 x 1875

2340 x 1965

2402 x 2085

2495

2410 (2500)

2090

1825

1875

1735

1835

2250 x 2000

2340 x 2090

2402 x 2210

2620

2410 (2500)

2215

1950

2000

1860

1960

2250 x 2125

2340 x 2215

2402 x 2335

2745

2410 (2500)

2340

2075

2125

1985

2085

2375 x 1875

2465 x 1965

2527 x 2085

2495

2535 (2625)

2090

1825

1875

1735

1835

2375 x 2000

2465 x 2090

2527 x 2210

2620

2535 (2625)

2215

1950

2000

1860

1960

2375 x 2075

2465 x 2165

2527 x 2285

2695

2535 (2625)

2290

2025

2075

1935

2035

2375 x 2125

2465 x 2215

2527 x 2335

2745

2535 (2625)

2340

2075

2125

1985

2085

2375 x 2250

2465 x 2340

2527 x 2460

2870

2535 (2625)

2465

2200

2250

2110

2210

2500 x 1875

2590 x 1965

2652 x 2085

2495

2660 (2750)

2090

1825

1875

1735

1835

2500 x 2000

2590 x 2090

2652 x 2210

2620

2660 (2750)

2215

1950

2000

1860

1960

2500 x 2075

2590 x 2165

2652 x 2285

2695

2660 (2750)

2290

2025

2075

1935

2035

2500 x 2125

2590 x 2215

2652 x 2335

2745

2660 (2750)

2340

2075

2125

1985

2085

2500 x 2250

2590 x 2340

2652 x 2460

2870

2660 (2750)

2465

2200

2250

2110

2210

2500 x 2375

2590 x 2465

2652 x 2585

2995

2660 (2750)

2590

2325

2375

2235

2335

2500 x 2500

2590 x 2590

2652 x 2710

3120

2660 (2750)

2715

2450

2500

2360

2460

2500 x 2750

2590 x 2840

2652 x 2960

3370

2660 (2750)

2965

2700

2750

2610

2710

2625 x 2125

2715 x 2215

2777 x 2335

2745

2785 (2875)

2340

2075

2125

1985

2085

2750 x 2000

2840 x 2090

2902 x 2210

2620

2910 (3000)

2215

1950

2000

1860

1960

2750 x 2125

2840 x 2215

2902 x 2335

2745

2910 (3000)

2340

2075

2125

1985

2085

2750 x 2250

2840 x 2340

2902 x 2460

2870

2910 (3000)

2465

2200

2250

2110

2210

2750 x 2750

2840 x 2840

2902 x 2960

3370

2910 (3000)

2965

2700

2750

2610

2710

3000 x 2000

3090 x 2090

3152 x 2210

2620

3160 (3250)

2215

1950

2000

1860

1960

3000 x 2125

3090 x 2215

3152 x 2335

2745

3160 (3250)

2340

2075

2125

1985

2085

3000 x 2250

3090 x 2340

3152 x 2460

2870

3160 (3250)

2465

2200

2250

2110

2210

3000 x 2375

3090 x 2465

3152 x 2585

2995

3160 (3250)

2590

2325

2375

2235

2335

3000 x 2500

3090 x 2590

3152 x 2710

3120

3160 (3250)

2715

2450

2500

2360

2460

3000 x 3000

3090 x 3090

3152 x 3210

3620

3160 (3250)

3215

2950

3000

2860

2960

3250 x 2000

3340 x 2090

3402 x 2210

2620

3410 (3500)

2215

1950

2000

1860

1910

3250 x 2125

3340 x 2215

3402 x 2335

2745

3410 (3500)

2340

2075

2125

1985

2035

3250 x 2250

3340 x 2340

3402 x 2460

2870

3410 (3500)

2465

2200

2250

2110

2160

3500 x 2000

3590 x 2090

3652 x 2210

2620

3660 (3750)

2215

1950

2000

1860

1910

3500 x 2125

3590 x 2215

3652 x 2335

2745

3660 (3750)

2340

2075

2125

1985

2035

3500 x 2250

3590 x 2340

3652 x 2460

2870

3660 (3750)

2465

2200

2250

2110

2160

3750 x 2000

3840 x 2090

3902 x 2210

2620

3910 (4000)

2215

1950

2000

1860

1910

3750 x 2125

3840 x 2215

3902 x 2335

2745

3910 (4000)

2340

2075

2125

1985

2035

3750 x 2250

3840 x 2340

3902 x 2460

2870

3910 (4000)

2465

2200

2250

2110

2160

4000 x 2000

4090 x 2090

4152 x 2210

2620

4160 (4250)

2215

1950

2000

1860

1910

4000 x 2125

4090 x 2215

4152 x 2335

2745

4160 (4250)

2340

2075

2125

1985

2035

4000 x 2250

4090 x 2340

4152 x 2460

2870

4160 (4250)

2465

2200

2250

2110

2160

4250 x 2000

4340 x 2090

4402 x 2210

2620

4410 (4500)

2215

1950

2000

1860

1910

4250 x 2125

4340 x 2215

4402 x 2335

2745

4410 (4500)

2340

2075

2125

1985

2035

4250 x 2250

4340 x 2340

4402 x 2460

2870

4410 (4500)

2465

2200

2250

2110

2160

4500 x 2000

4590 x 2090

4652 x 2210

2620

4660 (4750)

2215

1950

2000

1860

1910

4500 x 2125

4590 x 2215

4652 x 2335

2745

4660 (4750)

2340

2075

2125

1985

2035

4500 x 2250

4590 x 2340

4652 x 2460

2870

4660 (4750)

2465

2200

2250

2110

2160

4750 x 2000

4840 x 2090

4902 x 2210

2620

4910 (5000)

2215

1950

2000

1860

1910

4750 x 2125

4840 x 2215

4902 x 2335

2745

4910 (5000)

2340

2075

2125

1985

2035

4750 x 2250

4840 x 2340

4902 x 2460

2870

4910 (5000)

2465

2200

2250

2110

2160

5000 x 2000

5090 x 2090

5152 x 2210

2620

5160 (5250)

2215

1950

2000

1860

1910

5000 x 2125

5090 x 2215

5152 x 2335

2745

5160 (5250)

2340

2075

2125

1985

2035

5000 x 2250

5090 x 2340

5152 x 2460

2870

5160 (5250)

2465

2200

2250

2110

2160

5500 x 2000

5590 x 2090

5652 x 2210

2620

5660 (5750)

2215

1950

2000

–

–

5500 x 2125

5590 x 2215

5652 x 2335

2745

5660 (5750)

2340

2075

2125

–

–

5500 x 2250

5590 x 2340

5652 x 2460

2870

5660 (5750)

2465

2200

2250

–

–

Die Anzahl der Sektionen, Sektionshöhen und Sickenabstände können bei iso 45 Holz abweichen.
*Bei Verwendung verstärkte Winkelzarge, Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).
RENOVIERUNGSGRÖSSEN - VORNELIEGENDE TORSIONSFEDERWELLE (VL)

RENOVIERUNGSGRÖSSEN BEIM AUSTAUSCH EINES SEKTIONALTORES FÜR EIN SCHWINGTOR

Bei vorhandenem Schwingtor
Novoferm K®/ Wettbewerbsfabrikaten

Neue Renovierungsgröße

Bestellmaß (BMR)



Rahmenaußenmaß
(RAM)





Lichte
Durchfahrtshöhe
(LDH)





Bestellmaß (BMR)





Maximales
Maueröffnungsmaß/
Garagenöffnungsmaß



Rahmenaußenmaß
(RAM)



Garageninnenmaß
(GIB)



Einbautiefe (EBT)

Deckenhöhe
(DH)

Lichte Durchfahrtshöhe (LDH)

Breite x Höhe

Breite x Höhe

Breite x Höhe

Breite x Höhe

Breite x Höhe

Breite x Höhe

(min.)* (opt.)

(min.) Handbetrieb/
NovoPort®

Handbetrieb
(mit Klammer)

Antrieb

2250 x 2000

2341 x 2065

1860

2190 x 1925

2280 x 20152342 x 21352350 (2440)

2545

2140

1875

1925

2250 x 2125

2341 x 2190

1985

2190 x 2050

2280 x 21402342 x 22602350 (2440)

2670

2265

2000

2050

2375 x 2000

2466 x 2065

1860

2315 x 1925

2405 x 20152467 x 21352475 (2565)

2545

2140

1875

1925

2375 x 2125

2466 x 2190

1985

2315 x 2050

2405 x 21402467 x 22602475 (2565)

2670

2265

2000

2050

2375 x 2250

2466 x 2315

2110

2315 x 2175

2405 x 22652467 x 23852475 (2565)

2795

2390

2125

2175

2500 x 2000

2591 x 2065

1860

2440 x 1925

2530 x 20152592 x 21352600 (2690)

2545

2140

1875

1925

2500 x 2125

2591 x 2190

1985

2440 x 2050

2530 x 21402592 x 22602600 (2690)

2670

2265

2000

2050

2500 x 2250

2591 x 2315

2110

2440 x 2175

2530 x 22652592 x 23852600 (2690)

2795

2390

2125

2175

3000 x 2125

3091 x 2190

1985

2940 x 2050

3030 x 21403092 x 22603100 (3190)

2670

2265

2000

2050

*Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).
NORMGRÖßEN - HINTENLIEGENDE TORSIONSFEDERWELLE (HL)

NORMGRÖßEN - HINTENLIEGENDE TORSIONSFEDERWELLE (HL) - (WAAGERECHTE SICKE, GROSSSICKE, GROSSLAMELLE (INKLUSIVE MICROLINE), KASSETTENOPTIK)

Normgröße

Bestellmaß (BMR)





Breite x Höhe

Maximales Maueröffnungsmaß/ Garagenöffnungsmaß



Breite x Höhe

Rahmenaußenmaß
(RAM)





Breite x Höhe

Einbautiefe
(EBT)

Garageninnenmaß
(GIB)





(min.)* (opt.)

Deckenhöhe
(DH)



(min.) Handbetrieb/
NovoPort®

Lichte Durchfahrtshöhe
(LDH)

Stahltore

Lichte Durchfahrtshöhe
(LDH)

Holztore

Handbetrieb
(mit Klammer)

Antrieb

Handbetrieb
(mit Klammer)

Antrieb

2250 x 1875

2340 x 1965

2402 x 1985

2625

2410 (2500)

1990

1825

1875

1735

1835

2250 x 2000

2340 x 2090

2402 x 2110

2750

2410 (2500)

2115

1950

2000

1860

1960

2250 x 2125

2340 x 2215

2402 x 2235

2875

2410 (2500)

2240

2075

2125

1985

2085

2375 x 1875

2465 x 1965

2527 x 1985

2625

2535 (2625)

1990

1825

1875

1735

1835

2375 x 2000

2465 x 2090

2527 x 2110

2750

2535 (2625)

2115

1950

2000

1860

1960

2375 x 2075

2465 x 2165

2527 x 2185

2825

2535 (2625)

2190

2025

2075

1935

2035

2375 x 2125

2465 x 2215

2527 x 2235

2875

2535 (2625)

2240

2075

2125

1985

2085

2375 x 2250

2465 x 2340

2527 x 2360

3000

2535 (2625)

2365

2200

2250

2110

2210

2500 x 1875

2590 x 1965

2652 x 1985

2625

2660 (2750)

2115

1825

1875

1735

1835

2500 x 2000

2590 x 2090

2652 x 2110

2750

2660 (2750)

2190

1950

2000

1860

1960

2500 x 2075

2590 x 2165

2652 x 2185

2825

2660 (2750)

2090

2025

2075

1935

2035

2500 x 2125

2590 x 2215

2652 x 2235

2875

2660 (2750)

2240

2075

2125

1985

2085

2500 x 2250

2590 x 2340

2652 x 2360

3000

2660 (2750)

2365

2200

2250

2110

2210

2500 x 2375

2590 x 2465

2652 x 2485

3125

2660 (2750)

2490

2325

2375

2235

2335

2500 x 2500

2590 x 2590

2652 x 2610

3250

2660 (2750)

2615

2450

2500

2360

2460

2500 x 2750

2590 x 2840

2652 x 2860

3500

2660 (2750)

2865

2700

2750

2610

2710

2625 x 2125

2715 x 2215

2777 x 2235

2875

2785 (2875)

2240

2075

2125

1985

2085

2750 x 2000

2840 x 2090

2902 x 2110

2750

2910 (3000)

2115

1950

2000

1860

1960

2750 x 2125

2840 x 2215

2902 x 2235

2875

2910 (3000)

2240

2075

2125

1985

2085

2750 x 2250

2840 x 2340

2902 x 2360

3000

2910 (3000)

2365

2200

2250

2110

2210

2750 x 2750

2840 x 2840

2902 x 2860

3500

2910 (3000)

2865

2700

2750

2610

2710

3000 x 2000

3090 x 2090

3152 x 2110

2750

3160 (3250)

2115

1950

2000

1860

1960

3000 x 2125

3090 x 2215

3152 x 2235

2875

3160 (3250)

2240

2075

2125

1985

2085

3000 x 2250

3090 x 2340

3152 x 2360

3000

3160 (3250)

2365

2200

2250

2110

2210

3000 x 2375

3090 x 2465

3152 x 2485

3125

3160 (3250)

2490

2325

2375

2235

2335

3000 x 2500

3090 x 2590

3152 x 2610

3750

3160 (3250)

2615

2450

2500

2360

2460

3000 x 3000

3090 x 3090

3152 x 3110

3620

3160 (3250)

3115

2950

3000

2860

2960

3250 x 2000

3340 x 2090

3402 x 2110

2750

3410 (3500)

2115

1950

2000

1860

1910

3250 x 2125

3340 x 2215

3402 x 2235

2875

3410 (3500)

2240

2075

2125

1985

2035

3250 x 2250

3340 x 2340

3402 x 2360

3000

3410 (3500)

2365

2200

2250

2110

2160

3500 x 2000

3590 x 2090

3652 x 2110

2750

3660 (3750)

2115

1950

2000

1860

1910

3500 x 2125

3590 x 2215

3652 x 2235

2875

3660 (3750)

2240

2075

2125

1985

2035

3500 x 2250

3590 x 2340

3652 x 2360

3000

3660 (3750)

2365

2200

2250

2110

2160

3750 x 2000

3840 x 2090

3902 x 2110

2750

3910 (4000)

2115

1950

2000

1860

1910

3750 x 2125

3840 x 2215

3902 x 2235

2875

3910 (4000)

2240

2075

2125

1985

2035

3750 x 2250

3840 x 2340

3902 x 2360

3000

3910 (4000)

2365

2200

2250

2110

2160

4000 x 2000

4090 x 2090

4152 x 2110

2750

4160 (4250)

2115

1950

2000

1860

1910

4000 x 2125

4090 x 2215

4152 x 2235

2875

4160 (4250)

2240

2075

2125

1985

2035

4000 x 2250

4090 x 2340

4152 x 2360

3000

4160 (4250)

2365

2200

2250

2110

2160

4250 x 2000

4340 x 2090

4402 x 2110

2750

4410 (4500)

2115

1950

2000

1860

1910

4250 x 2125

4340 x 2215

4402 x 2235

2875

4410 (4500)

2240

2075

2125

1985

2035

4250 x 2250

4340 x 2340

4402 x 2360

3000

4410 (4500)

2365

2200

2250

2110

2160

4500 x 2000

4590 x 2090

4652 x 2110

2750

4660 (4750)

2115

1950

2000

1860

1910

4500 x 2125

4590 x 2215

4652 x 2235

2875

4660 (4750)

2240

2075

2125

1985

2035

4500 x 2250

4590 x 2340

4652 x 2360

3000

4660 (4750)

2365

2200

2250

2110

2160

4750 x 2000

4840 x 2090

4902 x 2110

2750

4910 (5000)

2115

1950

2000

1860

1910

4750 x 2125

4840 x 2215

4902 x 2235

2875

4910 (5000)

2240

2075

2125

1985

2035

4750 x 2250

4840 x 2340

4902 x 2360

3000

4910 (5000)

2365

2200

2250

2110

2160

5000 x 2000

5090 x 2090

5152 x 2110

2750

5160 (5250)

2115

1950

2000

1860

1910

5000 x 2125

5090 x 2215

5152 x 2235

2875

5160 (5250)

2240

2075

2125

1985

2035

5000 x 2250

5090 x 2340

5152 x 2360

3000

5160 (5250)

2365

2200

2250

2110

2160

5500 x 2000

5590 x 2090

5652 x 2110

2750

5660 (5750)

2115

1950

2000

-

-

5500 x 2125

5590 x 2215

5652 x 2235

2875

5660 (5750)

2240

2075

2125

-

-

5500 x 2250

5590 x 2340

5652 x 2360

3000

5660 (5750)

2365

2200

2250

-

-

Die Anzahl der Sektionen, Sektionshöhen und Sickenabstände können bei iso 45 Holz abweichen.

*Bei Verwendung Alu-Blendrahmen-Set oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).

Renovierungsgrößen - Hintenliegende Torsionsfederwelle (HL)

RENOVIERUNGSGRÖSSEN BEIM AUSTAUSCH EINES SEKTIONALTORES FÜR EIN SCHWINGTOR

Bei vorhandenem Schwingtor Novoferm K®/
Wettbewerbsfabrikaten

Neue Renovierungsgröße

Bestellmaß
(BRM)

Rahmenaußenmaß
(RAM)

Lichte
Durchfahrtshöhe
(LDH)

Bestellmaß
(BRM)

Maximales
Maueröffnungsmaß/
Garagenöffnungsmaß

Rahmenaußenmaß
(RAM)

Garageninnenmaß
(GIB)

Einbautiefe
(EBT)

Deckenhöhe
(DH)

Lichte Durchfahrtshöhe
(LDH)

Breite x Höhe

Breite x Höhe

Breite x Höhe

(min.)

Breite x Höhe

Breite x Höhe

(min.)* (opt.)

(min.) Handbetrieb/
NovoPort®

Handbetrieb
(mit Klammer)

Antrieb

2250 x 2000

2341 x 2065

1860

2190 x 1925

2280 x 2015

2342 x 2035

2350 (2440)

2675

2040

1875

1925

2250 x 2125

2341 x 2190

1985

2190 x 2050

2280 x 2140

2342 x 2160

2350 (2440)

2800

2165

2000

2050

2375 x 2000

2466 x 2065

1860

2315 x 1925

2405 x 2015

2467 x 2035

2475 (2565)

2675

2040

1875

1925

2375 x 2125

2466 x 2190

1985

2315 x 2050

2405 x 2140

2467 x 2160

2475 (2565)

2800

2165

2000

2050

2375 x 2250

2466 x 2315

2110

2315 x 2175

2405 x 2265

2467 x 2285

2475 (2565)

2925

2290

2125

2175

2500 x 2000

2591 x 2065

1860

2440 x 1925

2530 x 2015

2592 x 2035

2600 (2690)

2675

2040

1875

1925

2500 x 2125

2591 x 2190

1985

2440 x 2050

2530 x 2140

2592 x 2160

2600 (2690)

2800

2165

2000

2050

2500 x 2250

2591 x 2315

2110

2440 x 2175

2530 x 2265

2592 x 2285

2600 (2690)

2925

2290

2125

2175

3000 x 2125

3091 x 2190

1985

2940 x 2050

3030 x 2140

3092 x 2160

3100 (3190)

2800

2165

2000

2050

Die Anzahl der Sektionen, Sektionshöhen und Sickenabstände können bei iso 45 Holz abweichen. *Bei Verwendung verstärkte Winkelzarge, Alu-Blendrahmen-Set
oder Montagehilfen (S-Anker, variabler Zargen-Anker): 90 mm je Seite notwendig (GIB = BRB + 180 mm).                                                                                                                                                                                                           Alle Angaben in mm.
Einbaumaße - Dachfolgebeschlag für TYP ISO 45

Einbaumasse Vorneliegende Welle (VL)

VL

0°

15°

20°

25°

30°

BRH

RAMH

BD (ZS)

EBTA

EBTA15

EBHA15

EBTA20

EBHA20

EBTA25

EBHA25

EBTA30

EBHA30

1875

2115

20

3320

3238

2795

3152

3068

3042

3333

2909

3588

2000

2240

20

3320

3238

2920

3152

3193

3042

3458

2909

3713

2125

2365

20

3320

3238

3045

3152

3318

3042

3583

2909

3838

2250

2490

20

3320

3238

3170

3152

3443

3042

3708

2909

3963

2375

2615

30

3570

3479

3359

3387

3654

3268

3939

3126

4213

2500

2740

30

3570

3479

3484

3387

3779

3268

4064

3126

4338

2625

2865

40

4320

4204

3803

4091

4160

3948

4506

3775

4838

2750

2990

40

4320

4204

3928

4091

4285

3948

4631

3775

4963

2875

3115

40

4320

4204

4053

4091

4410

3948

4756

3775

5088

3000

3240

40

4320

4204

4178

4091

4535

3948

4881

3775

5213

3125

3365

40

4320

4204

4303

4091

4660

3948

5006

3775

5338

Einbaumasse Hintenliegende Welle (VL)

VL

0°

15°

20°

25°

30°

BRH

RAMH

BD (ZS)

EBTA

EBTA15

EBHA15

EBTA20

EBHA20

EBTA25

EBHA25

EBTA30

EBHA30

1875

1985

20

3320

3208

2820

3122

3093

3012

3358

2879

3613

2000

2110

20

3320

3208

2945

3122

3218

3012

3483

2879

3738

2125

2235

20

3320

3208

3070

3122

3343

3012

3608

2879

3863

2250

2360

20

3320

3449

3259

3357

3554

3238

3839

3096

4113

2375

2485

30

3570

3449

3384

3357

3679

3238

3964

3096

4238

2500

2610

40

4320

4174

3703

4061

4060

3918

4406

3745

4738

2625

2735

40

4320

4174

3828

4061

4185

3918

4531

3745

4863

2750

2860

40

4320

4174

3953

4061

4310

3918

4656

3745

4988

2875

2985

40

4320

4174

4078

4061

4435

3918

4781

3745

5113

3000

3110

40

4320

4174

4203

4061

4560

3918

4906

3745

5238

3125

3235

40

4320

4174

4328

4061

4685

3918

5031

3745

5363

Korrespondenzfarbtöne

Korrespondenzfarbtöne für Fenster, Lichtbänder und Alu-Profilen bei Türen

Oberflächen

Korrespondenzfarbton

Golden oak

ähnlich RAL 8007

Dark oak

ähnlich RAL 8028

Mahagoni

Mischfarbton

Winchester

ähnlich RAL 8001

Night oak

ähnlich RAL 8022

Satin white

ähnlich RAL 9016

Satin grey

Mischfarbton

Satin Dark grey

ähnlich RAL 7016

Satin Window grey

ähnlich RAL 7040

Satin brown

ähnlich RAL 8014

Satin black

Mischfarbton

Montage

Wie montiere ich Novoferm Sektionaltore?

Das folgende Video verdeutlicht Ihnen schrittweise die Montage von Novoferm Sektionaltoren. Die Videos dienen lediglich als Ergänzung zur Montage-, Bedienung- und Wartungsanleitung. Sie ersetzen nicht die fachgerechte Montage durch qualifiziertes und ausgebildetes Fachpersonal.

MONTAGE EINES AUTOMATISCHEN SEKTIONALTORES

Bei Klick auf die Animation auf der linken Seite wird Ihnen die Montage eines Novoferm Garagen-Sektionaltore am Beispiel des Typs ISO 45 mit Antrieb Novomatic 563 S mit senkrechter Zugfeder sowie die Vorteile in visuell ansprechender Form verdeutlicht.

Detaillierte Animationen / Videos zu Vorteilen, Montage und Programmierung von Novoferm Garagen-Sektionaltoren finden Sie im Novoferm YouTube-Channel:
https://www.youtube.com/NovofermVideos

Haben wir Ihr Interesse geweckt?

Novoferm arbeitet mit einem breiten Netzwerk an Fachhändlern in Deutschland – in Ihrer Nähe – zusammen. Unsere autorisierten Novoferm Fachhändler stehen für fachgerechte Beratung, Verkauf, Aufmaß, Montage sowie Demontage und umweltgerechte Entsorgung unserer Produkten zu günstigen Komplettpreisen.

Wir helfen Ihnen gerne weiter.

Kontakt aufnehmen Angebot anfordern Broschüre bestellen Planungsunterlagen anfordern

Noch mehr Dämmung?

Premium-Sektionaltore mit dem Extra Plus an Dämmung

Die besonders hohe Dämmung unterstützt dabei, dass Ihre Garage mit angrenzendem oder überbautem Wohnraum auch im Winter nicht auskühlt. So vermeiden Sie Wärmeverluste und unterstützen aktiv die Optimierung der Leistungsbilanz des gesamten Gebäudes. Dann entscheiden Sie sich für Premium-Sektionaltore mit einer Gesamt-Sektionsdicke von 70 mm von Novoferm!


Premium-Sektionaltor iso 70
