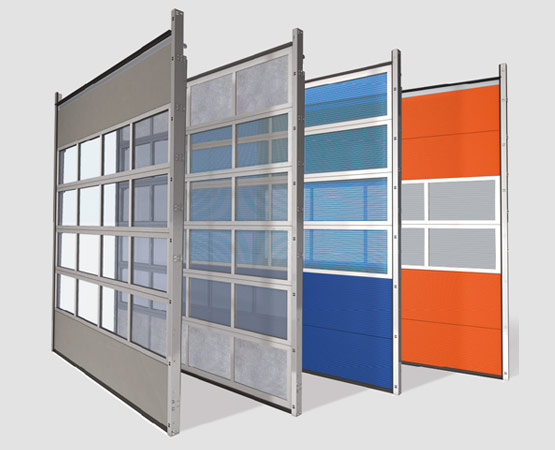

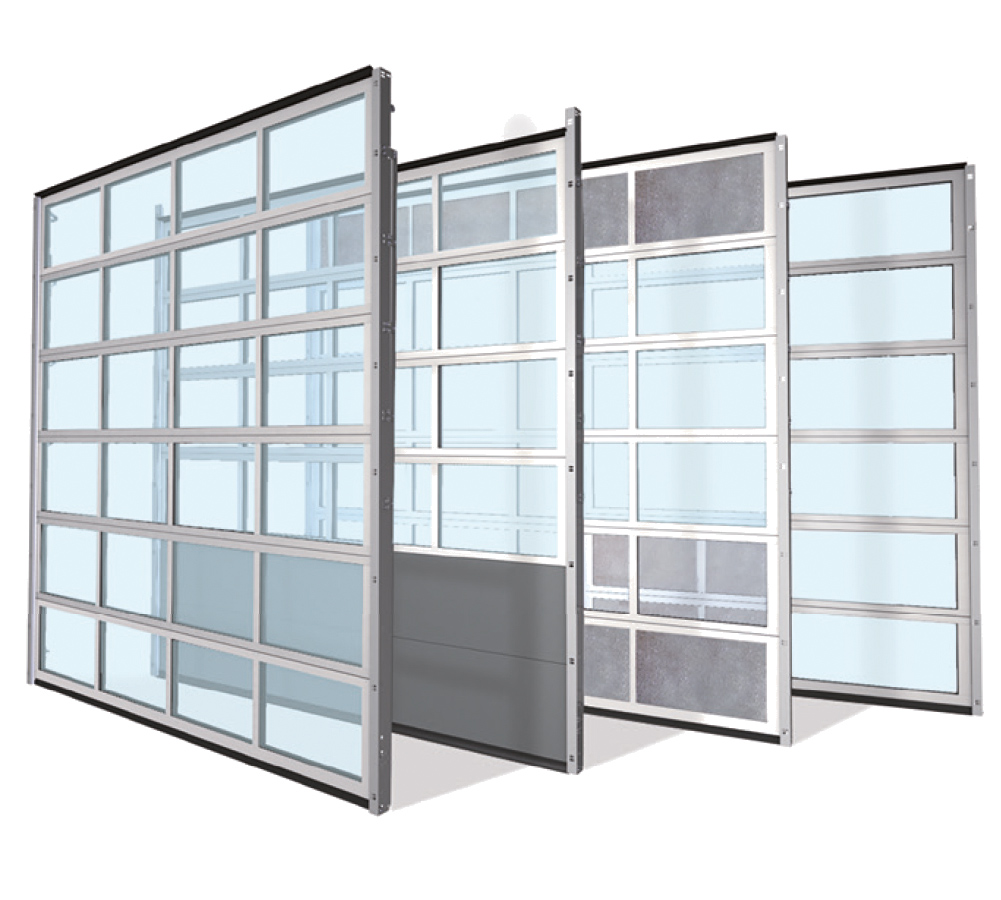

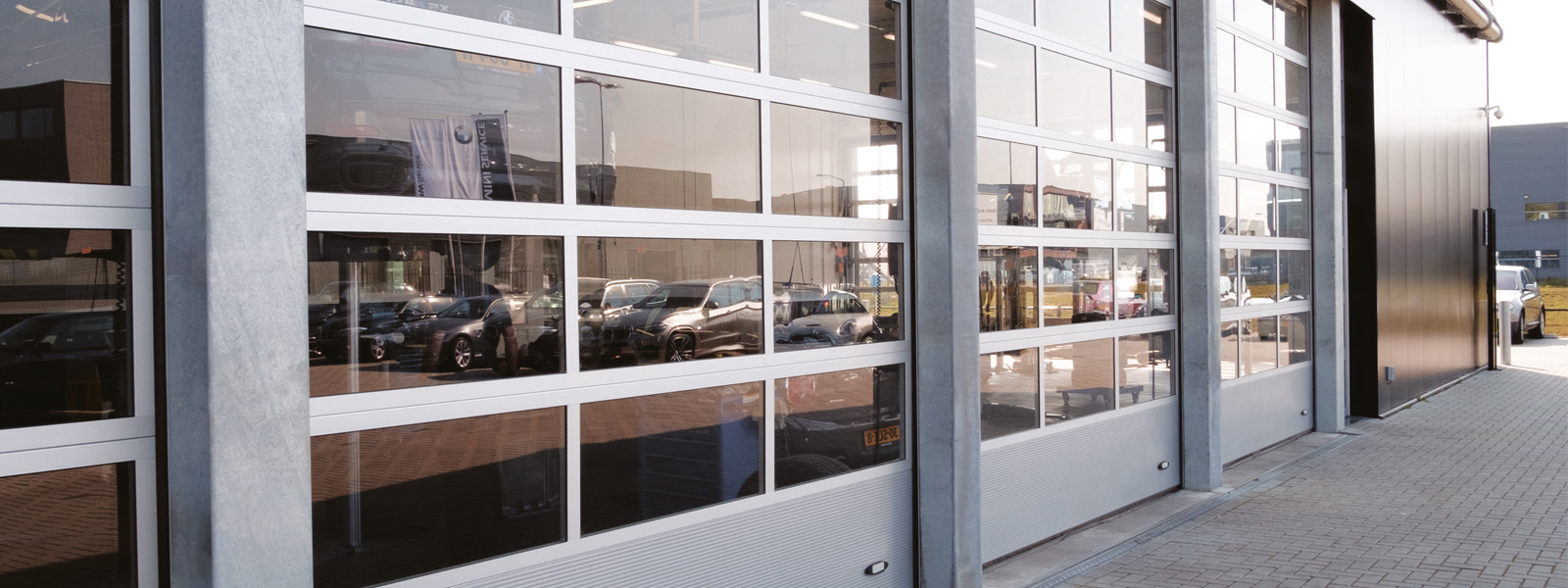

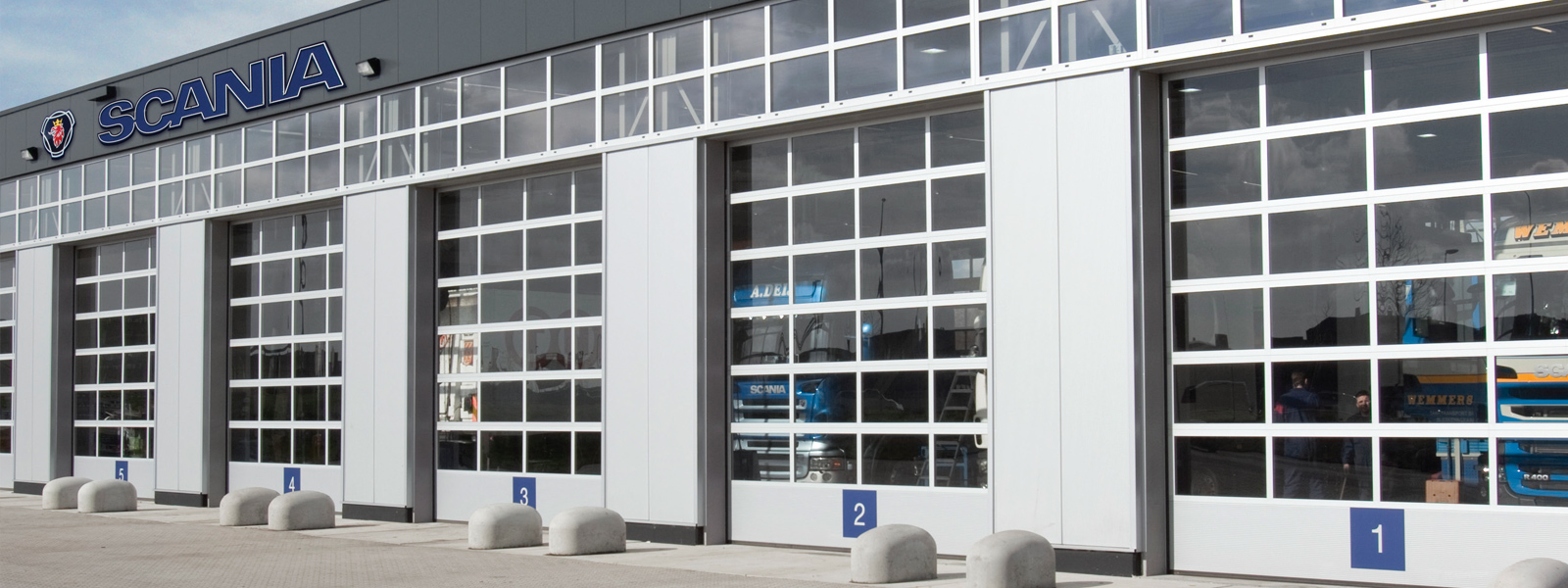

Wenn Licht und Sicht der Maßstab sindIn gewerblichen Umfeldern, in denen Licht und Sicht ausschlaggebend sind, zeigen die NovoLux Sektionaltor ihre Stärken. Das Torblatt wird aus mehreren Sektionen zusammengesetzt. Durch die Anwendung speziell dimensionierter Aluminiumprofile können Rahmenkonstruktionen mit einer großen Auswahl von Optionen zur Füllung der Felder hergestellt werden. Kombinieren Sie die Rahmen mit Kassettenpaneelen aus Aluminium und wählen Sie zwischen lichtdurchlässig, farbig, wärmedämmend oder luftdurchlässig. Es ist praktisch alles möglich.

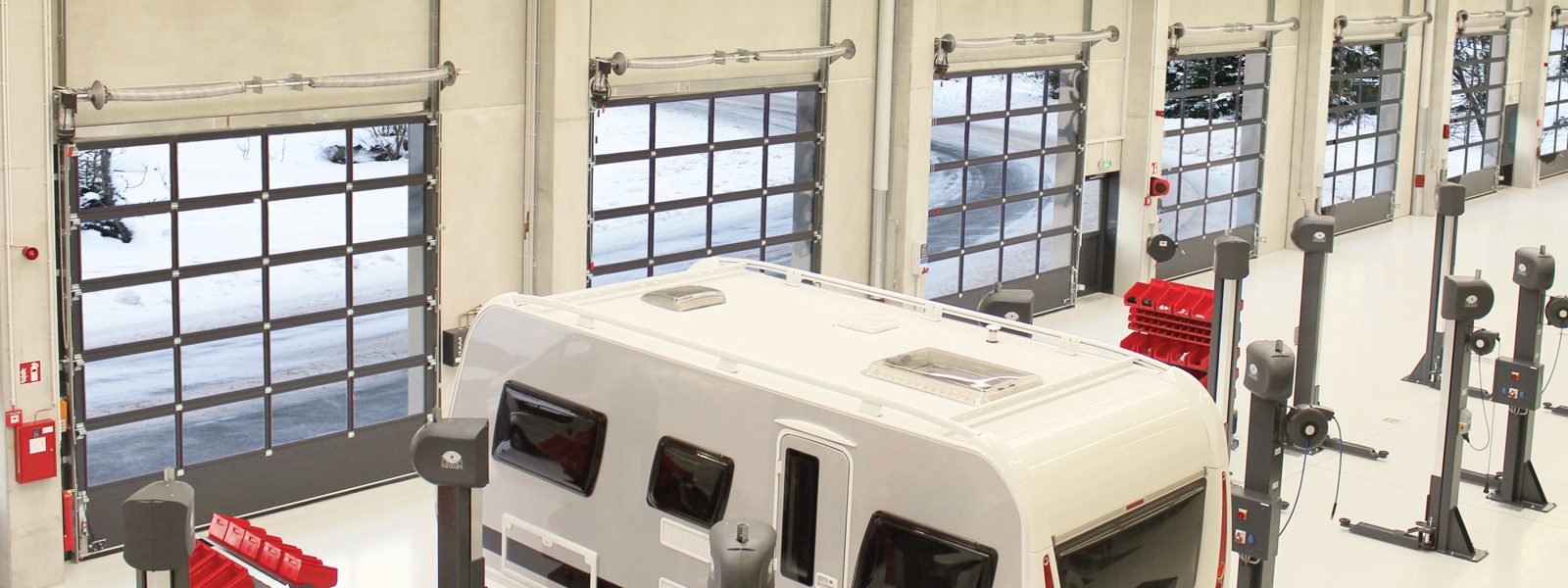

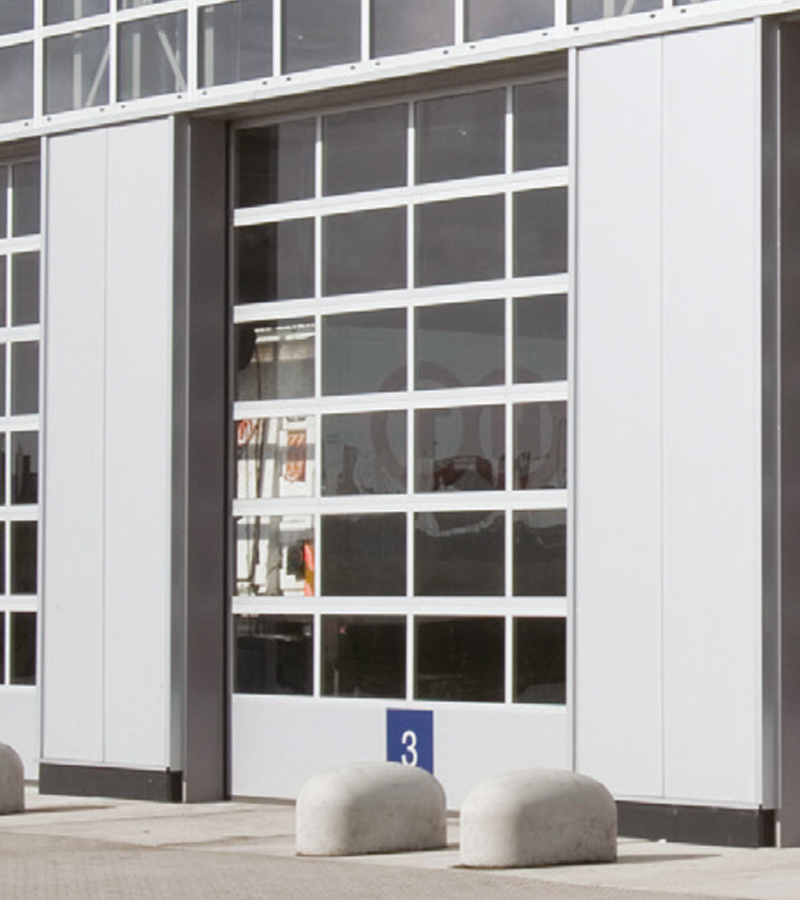

Industrie-Sektionaltor NovoLux mit 40 Paneele, mit Verglasung für optimale Lichtverhältnisse als Einstiegsvariante mit guter Isolierung.

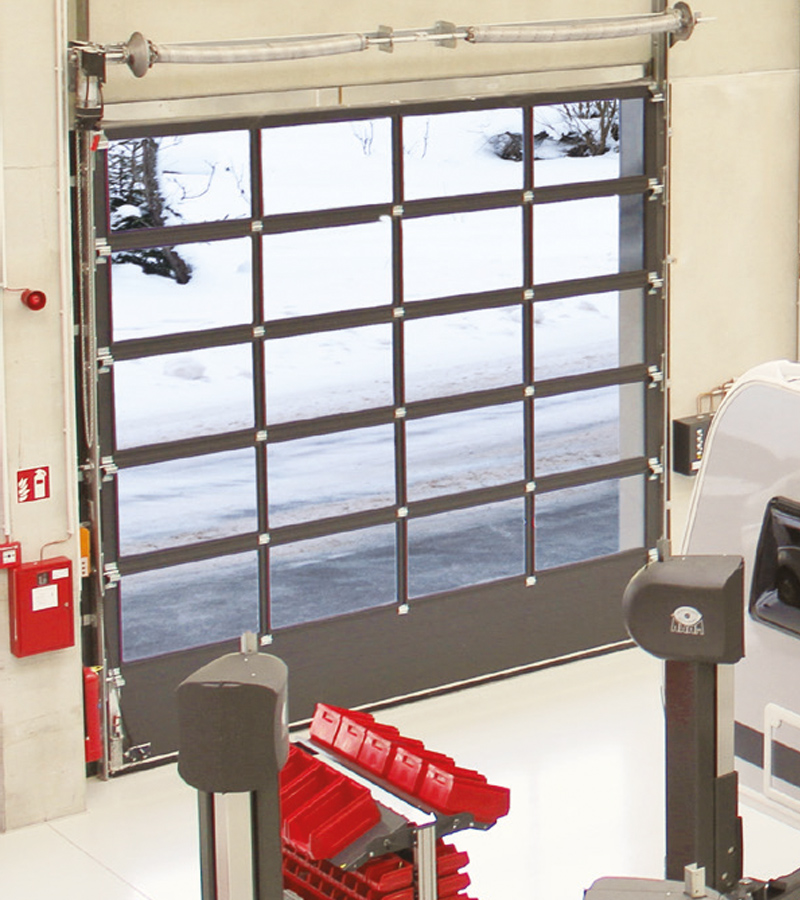

Industrie-Sektionaltor NovoLux mit 60 Paneele, mit Verglasung für optimale Lichtverhältnisse als hochwärmedämmende und abdichtende Ausführung.

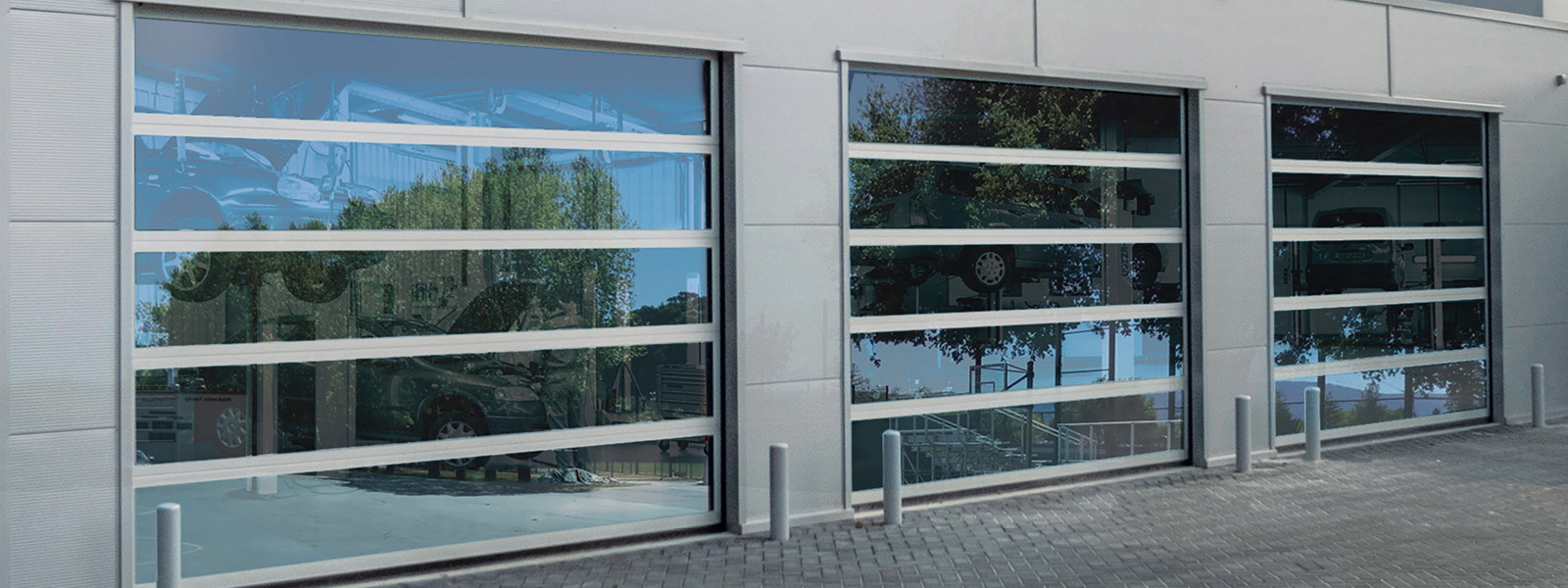

Industrie-Sektionaltore NovoLux in XL-Ausführung mit breiter Glasfläche /-ansicht ohne Verstrebungen.
NovoLux 40 mm
NovoLux 60 mm
NovoLux XL 40 mm
NovoLux XL 60 mm
8.000 mm
4.000 mm
6.000 mm
4.500 mm
48 m²
18 m²
3,87 W/m²K
2,38 W/m²K
2,43 W/m²K
3 - 4 windbeständig bis 12 - 13 Beaufort (118 - 149 km/h)
3 - 4 windbeständig bis 12 -13 Beaufort (118 - 149 km/h)
3-4 windbeständig bis 12-13 Beaufort 118 - 149 km/h)
3-4 windbeständig bis 12-13 Beaufort (118 - 149 km/h)
Schienensysteme
x
o
Mit Höherführung
Dachfolge
Vertikalführung
Zugseil oder Haspelkette

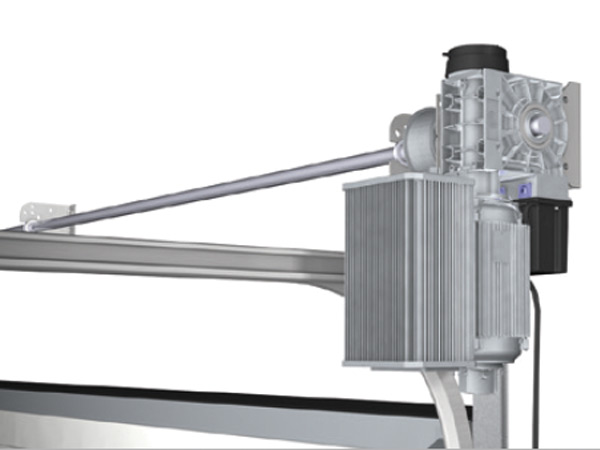

Elektromotor mit Getriebe
Totmannbedienung, Impulsbedienung oder Fernbedienung
T75/ T100
30.000 Zyklen mittels Torsionsfedern *
Sicherheit

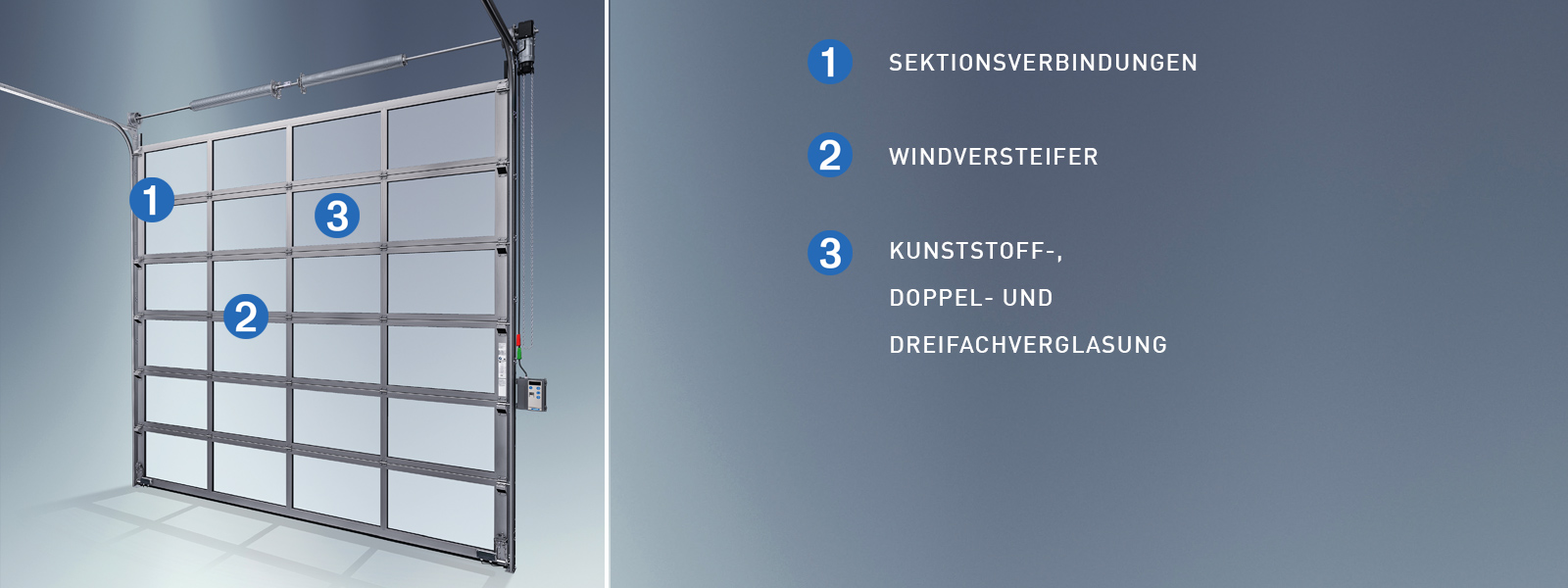

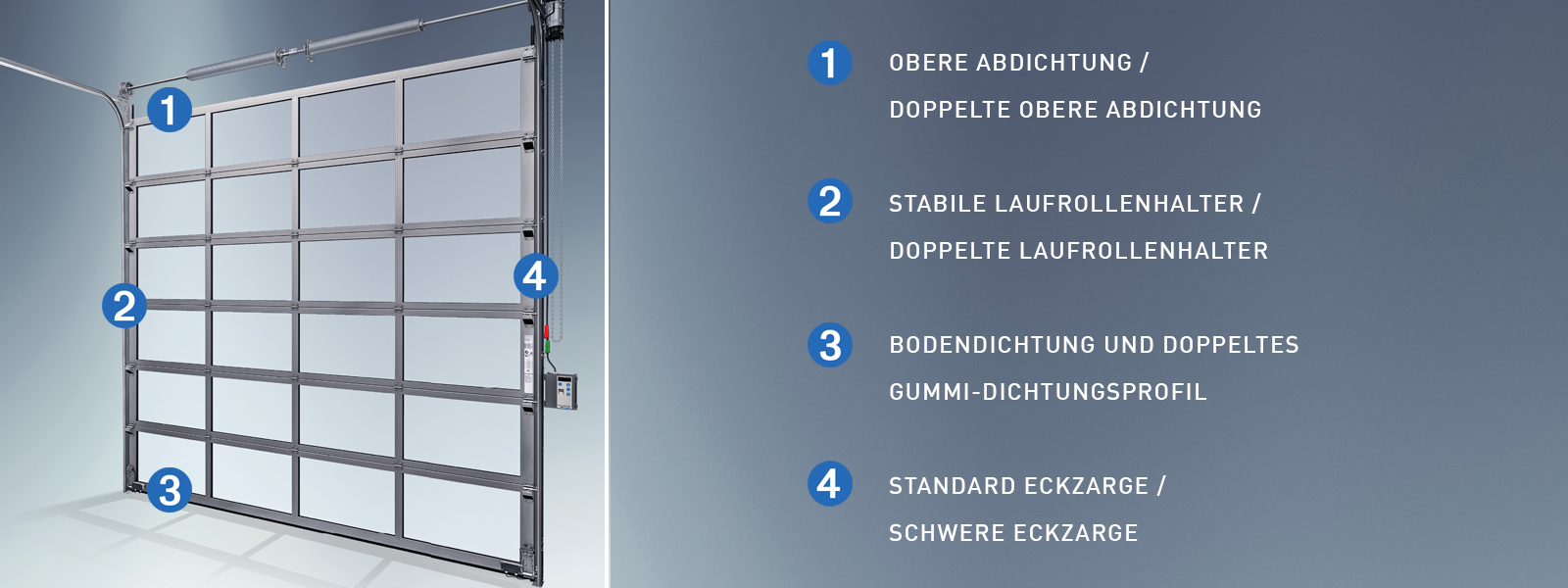

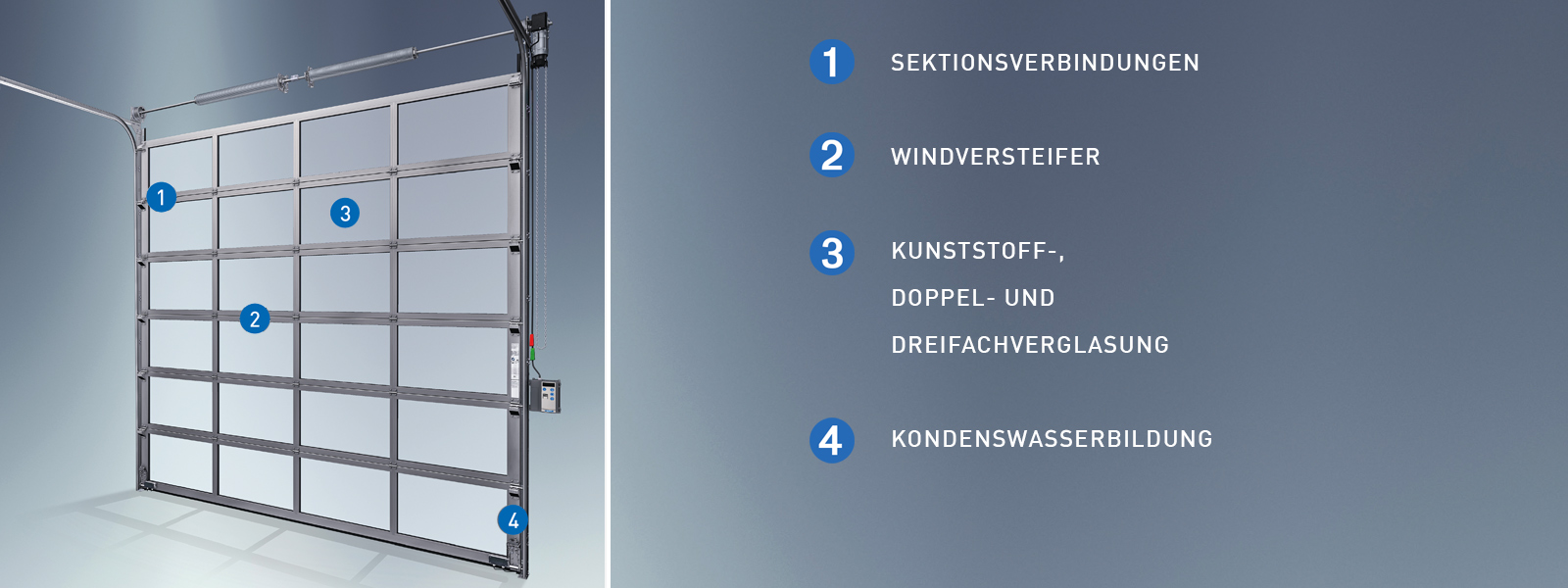

Details und Optionen NovoLux 40 / 60
NOVOLUX 40

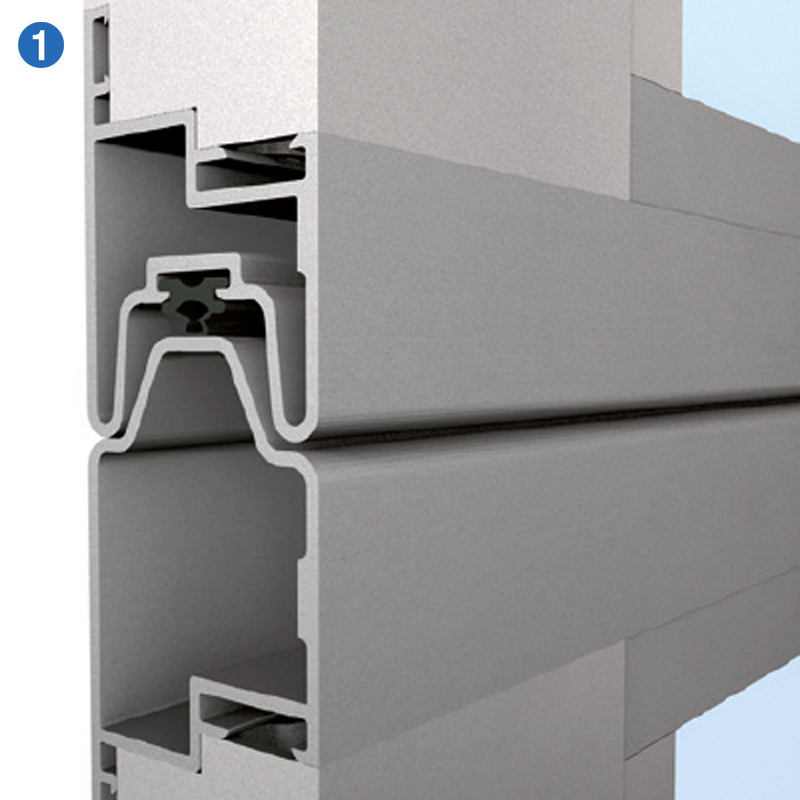

SEKTIONSVERBINDUNGENDie Verbindung zwischen den Sektionen eines NovoLux 40 Tores ist wind- und wasserabweisend. Dies wird durch EPDM-Dichtungs-gummis sichergestellt.
NOVOLUX 60

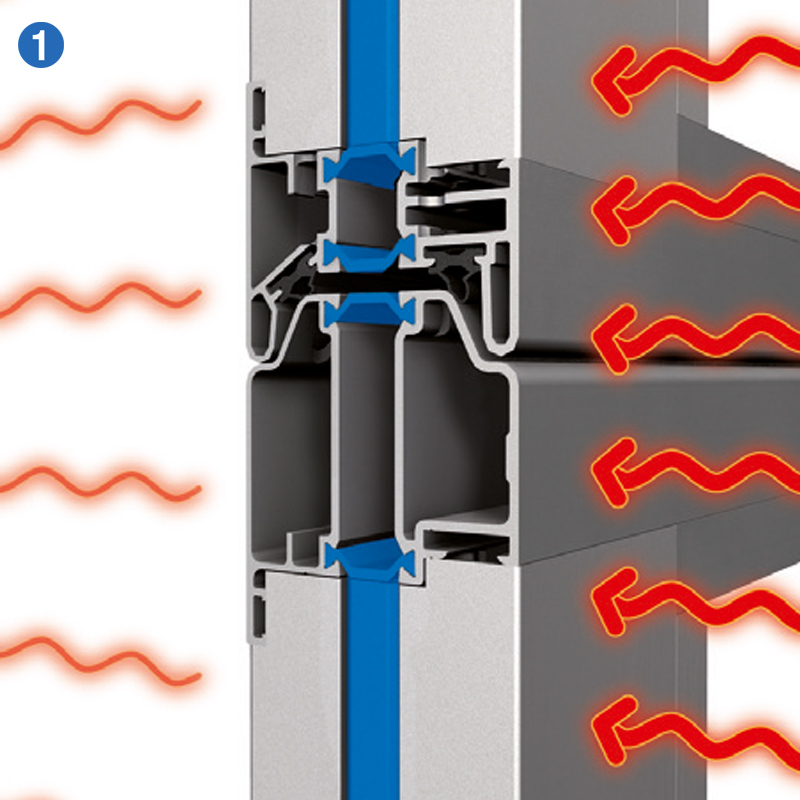

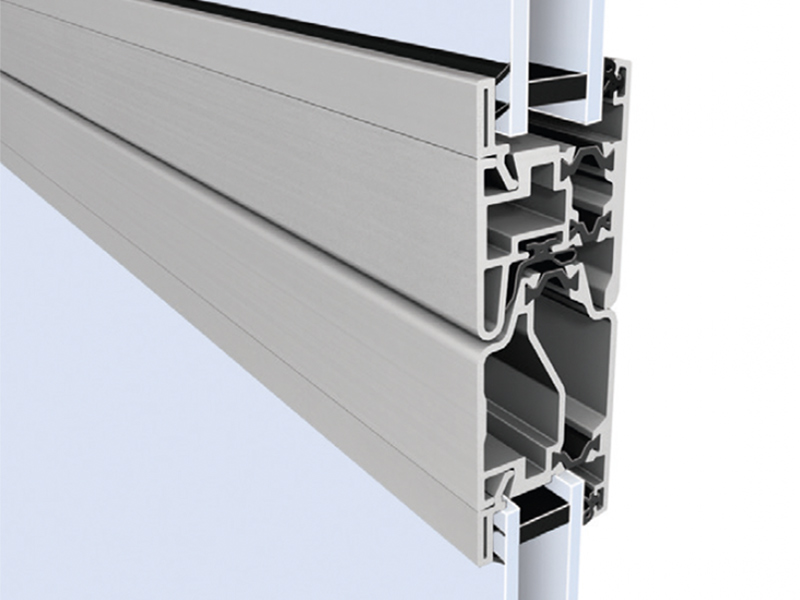

SEKTIONSVERBINDUNGENDie Verbindung zwischen den Sektionen eines NovoLux 60 Tores ist wind- und wasserabweisend. Die Wärmeübertragung wird durch die speziellen Profile unterbunden.
NOVOLUX 40 / 60

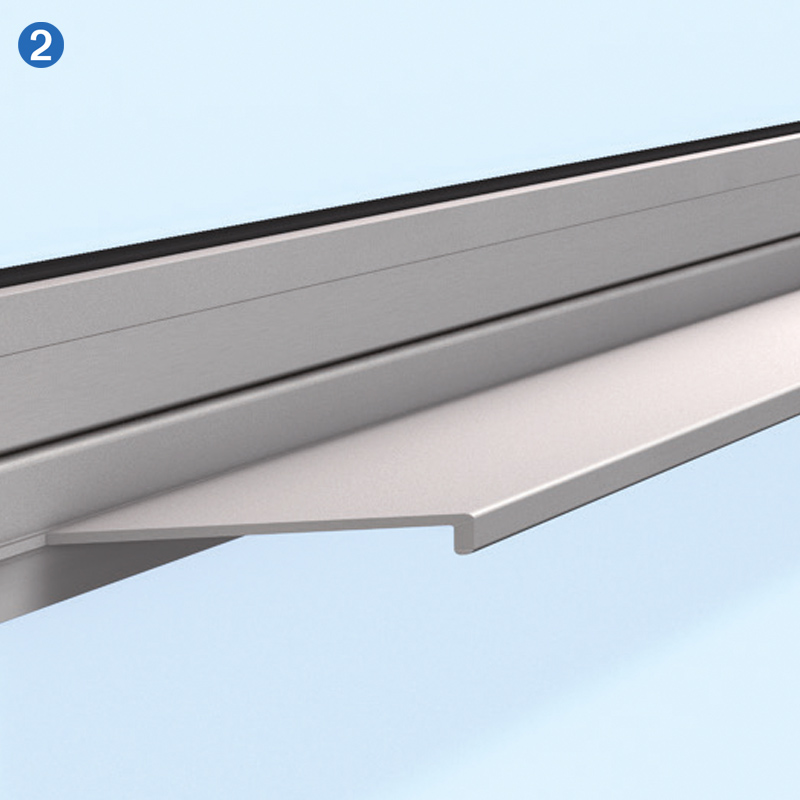

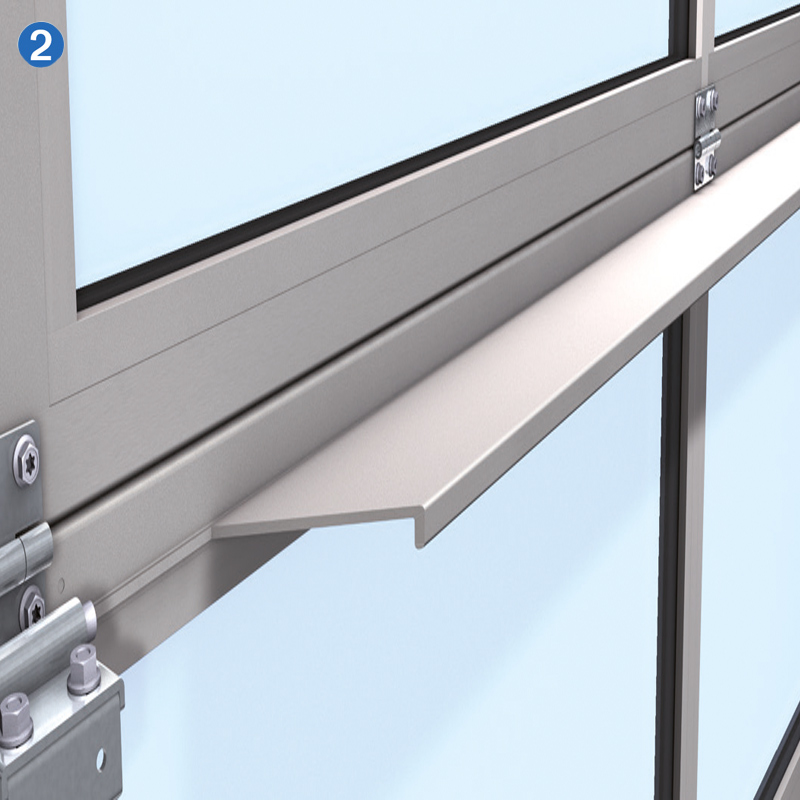

WINDVERSTEIFERJe nach Breite wird das NovoLux Tor mit integrierten Versteifungsprofilen aus einem Stück hergestellt. Diese Profile sorgen dafür, dass das Tor hohen Windlasten standhalten kann. Je nach Konfiguration des Tores wählen wir dickere und/ oder höhere Profile.

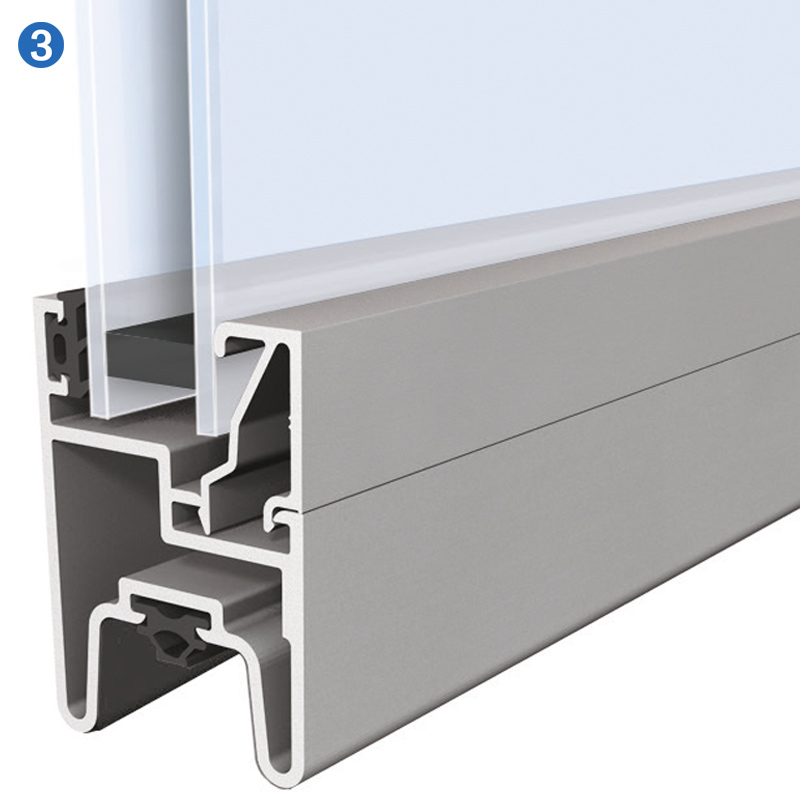

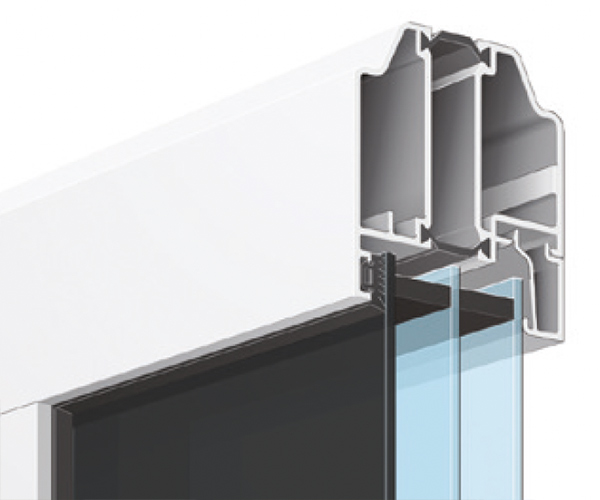

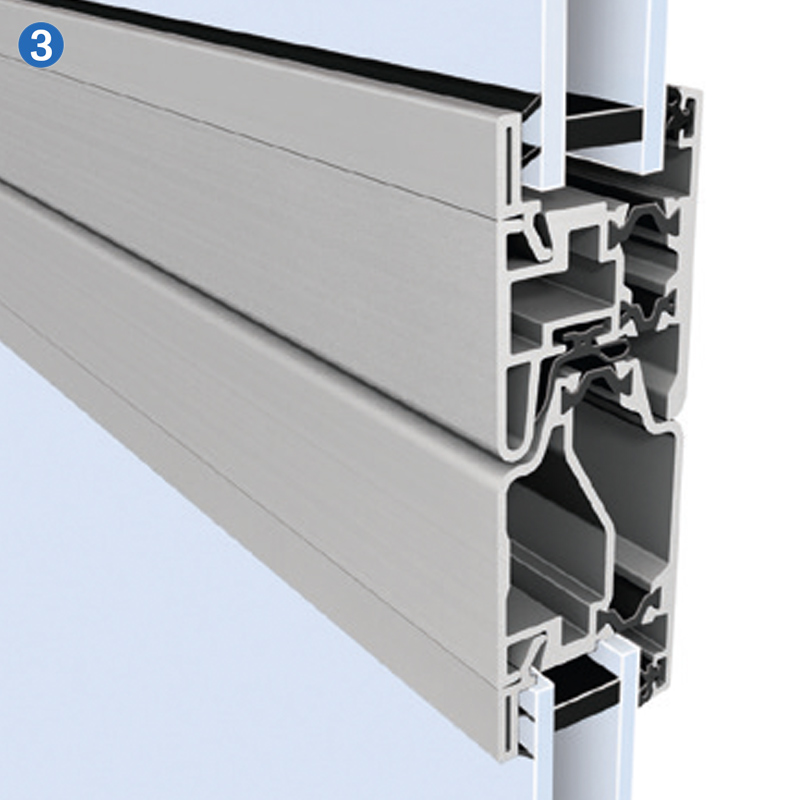

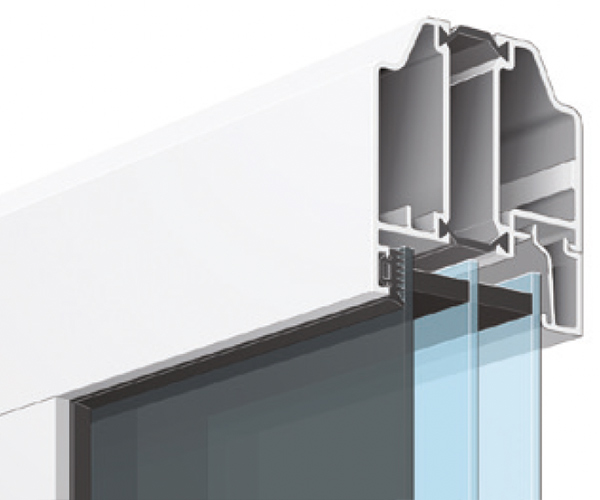

KUNSTSTOFF-, DOPPEL- UND DREIFACHVERGLASUNGDas NovoLux 40 ist standardmäßig mit einer Kunststoff-Doppelverglasung ausgestattet.

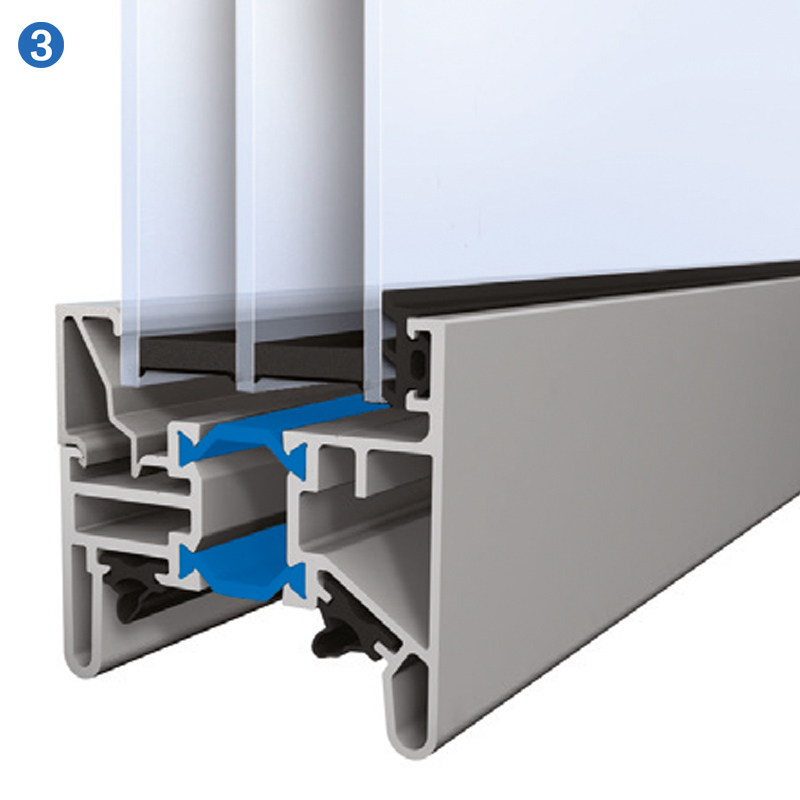

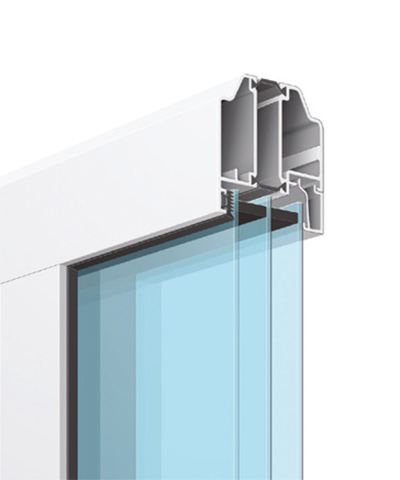

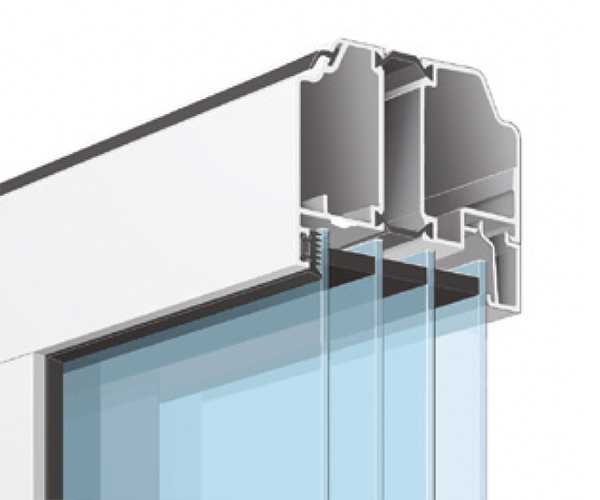

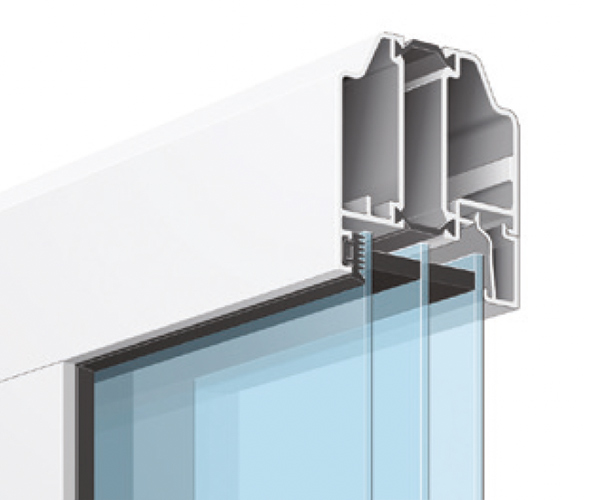

KUNSTSTOFF-, DOPPEL- UND DREIFACHVERGLASUNGDas NovoLux 60 Tor hat standardmäßig eine Dreifachverglasung für einen besonders hohen Wärmedämmwert. Die Scheiben liegen in thermisch getrennten Aluminiumprofilen. Für das NovoLux 60 ist auch Kunststoff-Doppelverglasung lieferbar.
Standard
Option

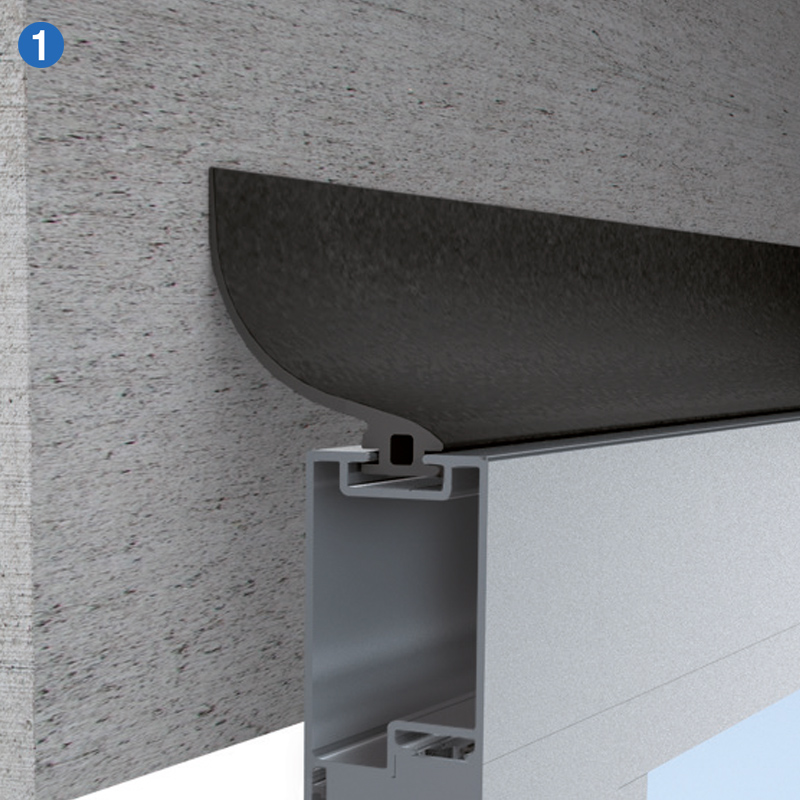

OBERE ABDICHTUNGDas oberste Paneel des NovoLux 40 Tores schließt mit Dichtungsprofilen aus Gummi ab, die für zusätzliche Wärmedämmung und eine optimale Sturzabdichtung sorgen. Es gibt daher keine Ritzen, durch die Energie verloren gehen könnte.

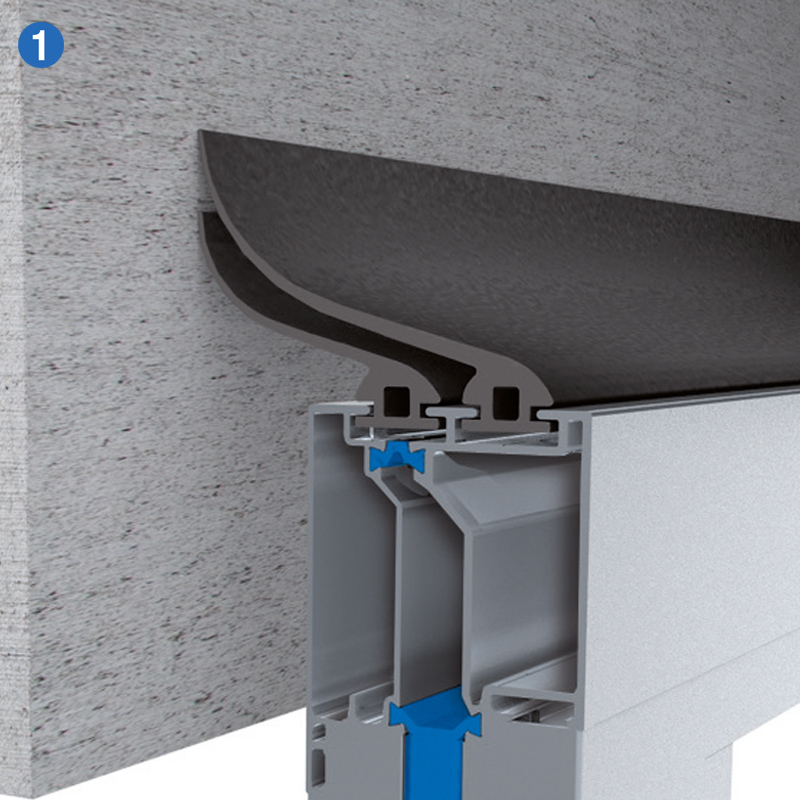

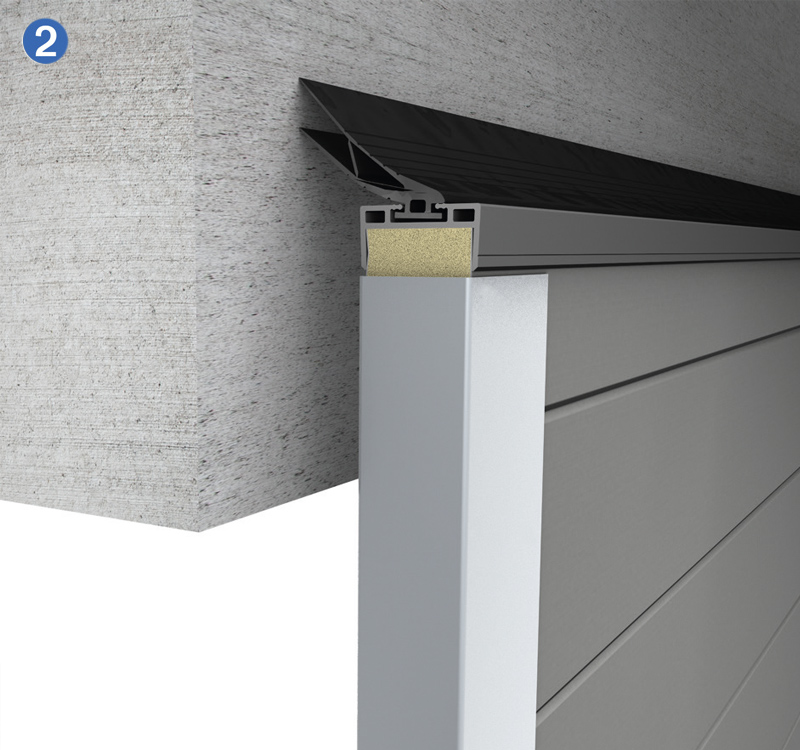

DOPPELTE OBERE ABDICHTUNGDas oberste Paneel des NovoLux 60 Tores schließt mit doppelten Dichtungsprofilen aus EPDM-Gummi ab, die für zusätzliche Wärmedämmung und eine optimale Sturzabdichtung sorgen. Es kann daher kein Luftzug entstehen, so kann kaum Energie verloren gehen.

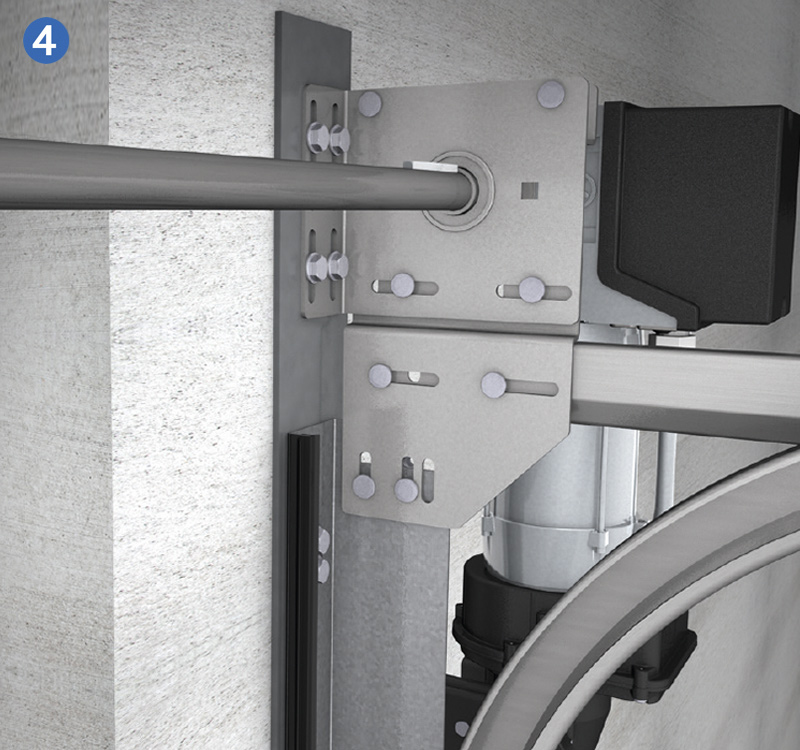

STABILE LAUFROLLENHALTERBei Toren bis zu einer lichten Breite von 5 Metern verwendet Novoferm diese stabilen Laufrollenhalter. Diese Konstruktion garantiert einen gleichmäßigen Lauf des Tores bei guter Abdichtung.

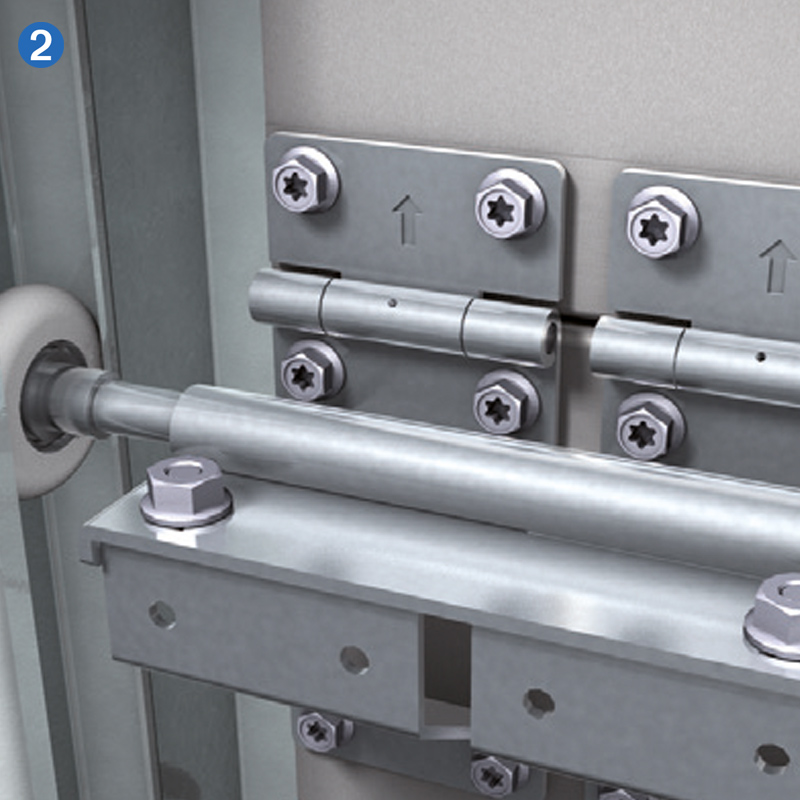

DOPPELTE LAUFROLLENHALTERBei Toren ab einer lichten Breite von 5 Metern verwendet Novoferm doppelte Laufrollenhalter mit längerem Schaft an der Laufrolle und einer längeren Laufrollenplatte. Dies gewährleistet, dass auch schwerere Tore gleichmäßig laufen.

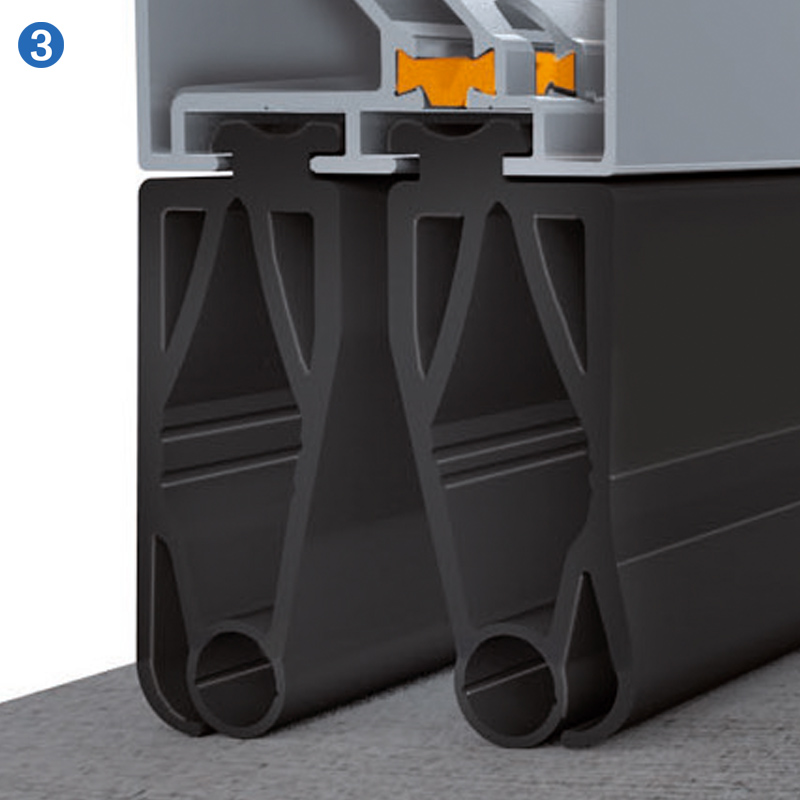

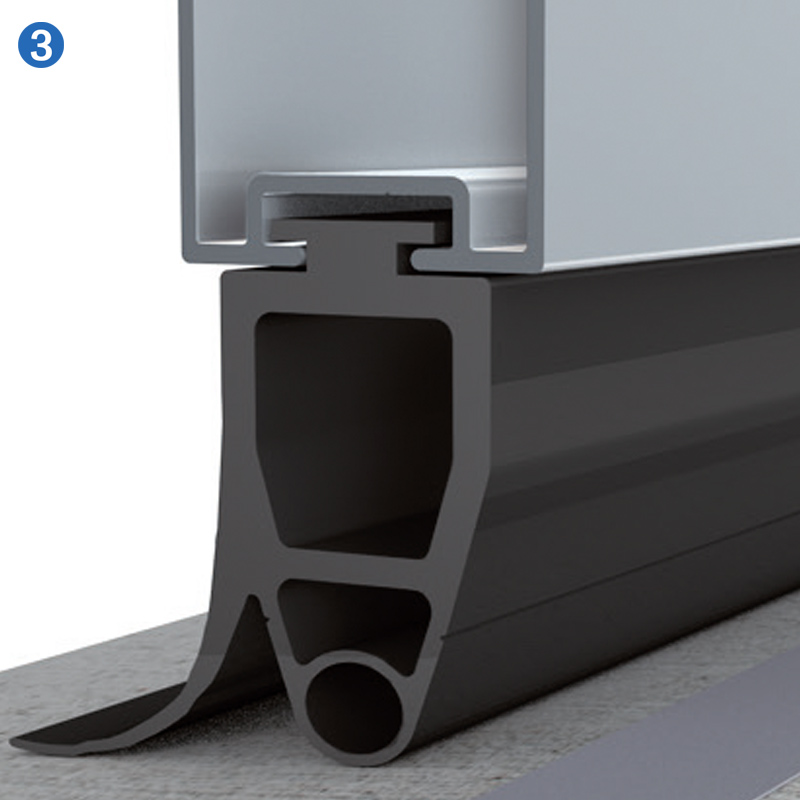

BODENDICHTUNG UND DOPPELTES GUMMI-DICHTUNGSPROFILFür den optimalen Bodenabschluss des Tores verwendet Novoferm ein Gummi-Dichtungs-profil oder ein doppeltes Gummi-Dichtungs-profil. In Verbindung mit einem bauseitigem Winkelprofil, das als Wassersperre in den Boden eingelassen wird, ist sichergestellt, dass praktisch kein Wasser eindringen kann.

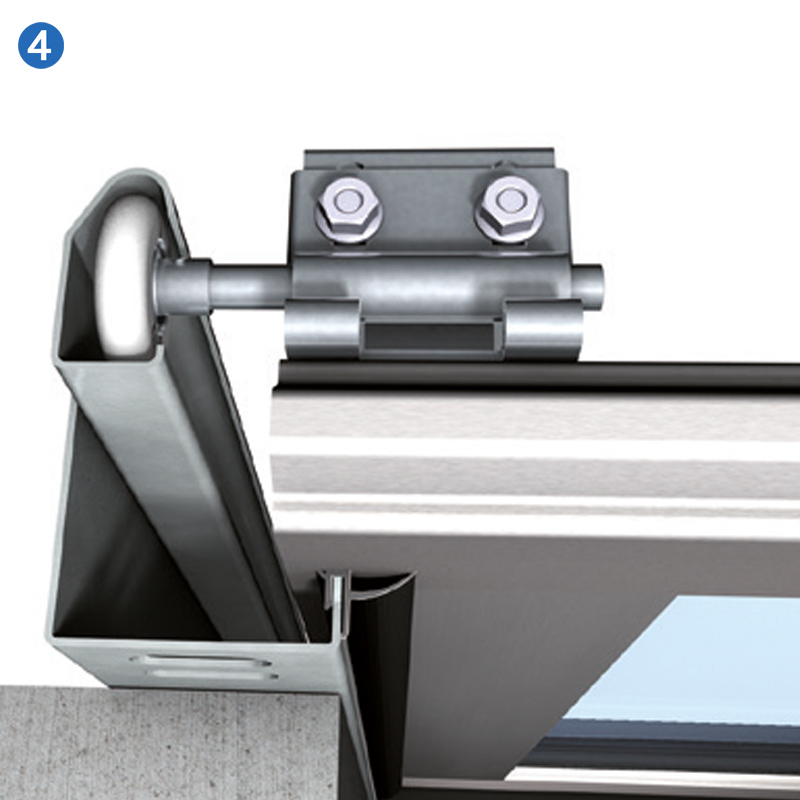

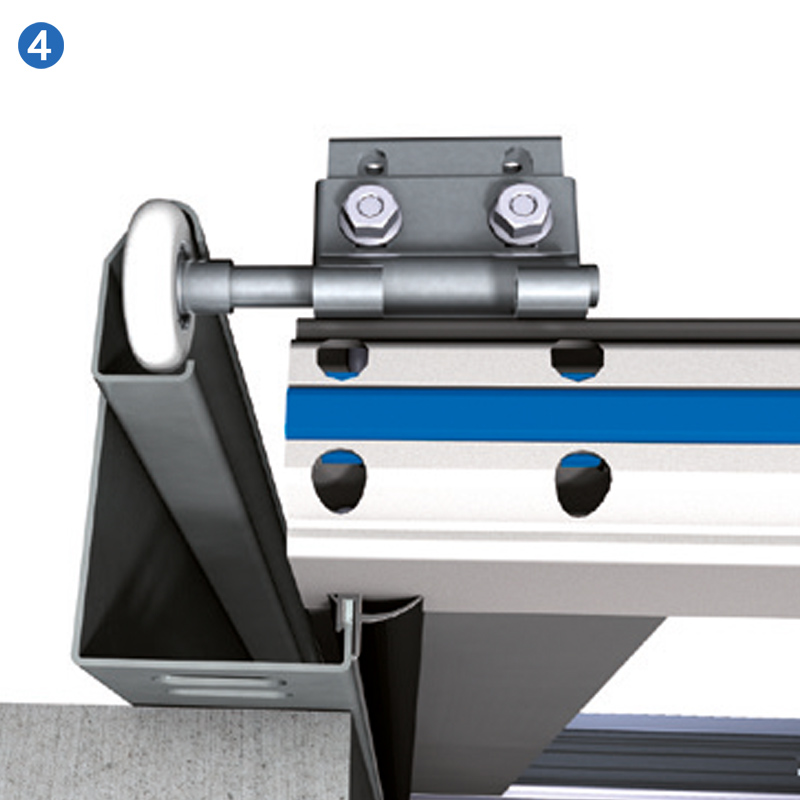

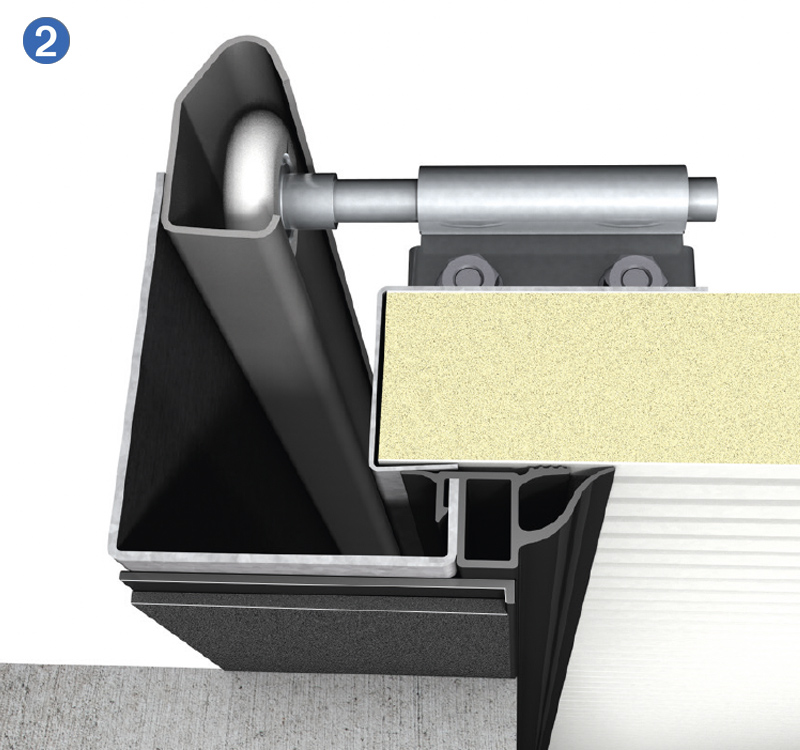

STANDARD ECKZARGEDer Anschluss des Torblatts an die vertikalen Laufschienen mittels einer standardmäßigen Eckzarge sorgt für eine stabile und gute Abdichtung zwischen Torseite und Gebäude.

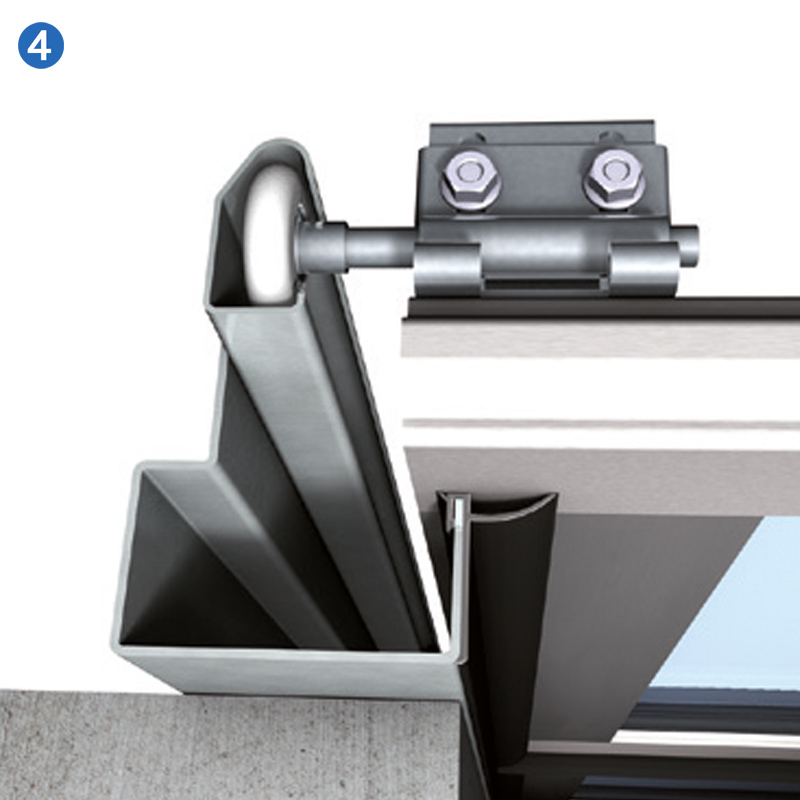

SCHWERE ECKZARGEDiese Zarge verwenden wir bei Toren mit dunkler Lackierung und ab einer bestimmten Größe des Tores. Durch Sonneneinstrahlung dehnt sich das Tor aus und kann in der Mitte gegen den Sturz stoßen. Die schwere Eckzarge verhindert dies. Bitte beachten Sie hierzu die Hinweise zu dunklen Farben auf Seite 18.

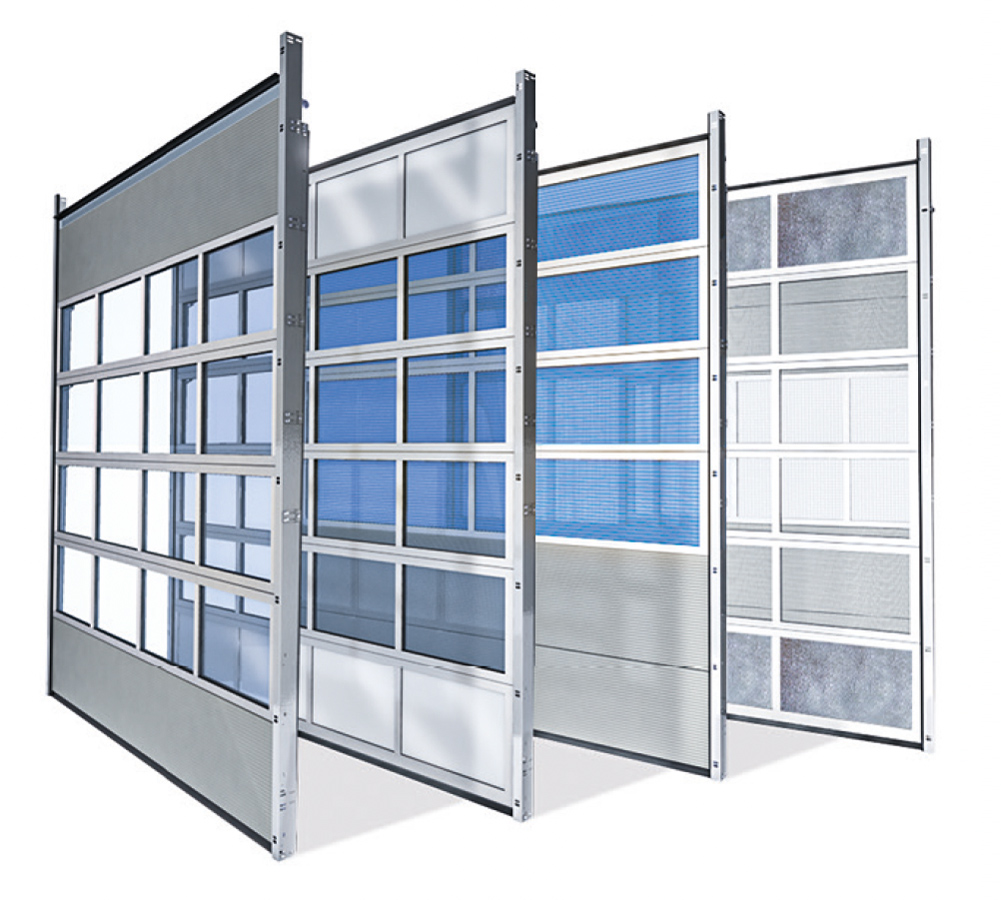

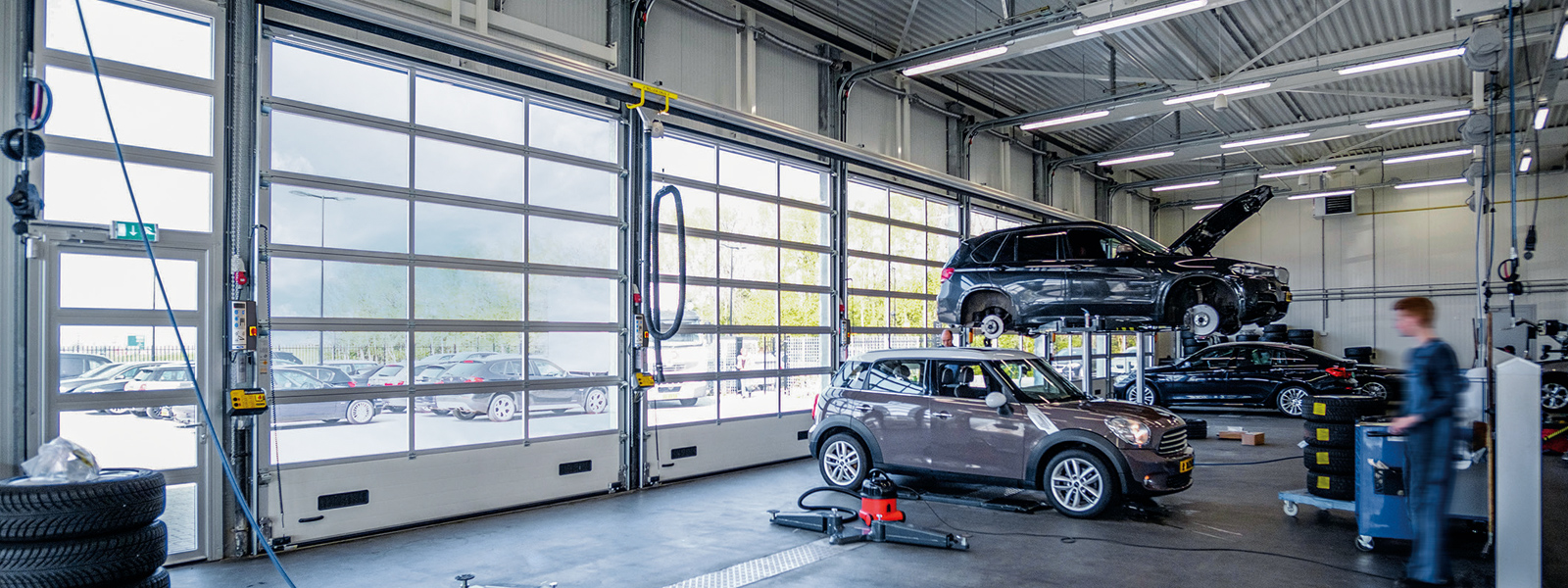

In gewerblichen Umfeldern, in denen Licht und Sicht ausschlaggebend sind, zeigt das NovoLux 40 Sektionaltor seine Stärken. Das Torblatt wird aus mehreren Sektionen zusammengesetzt. Durch die Anwendung speziell dimensionierter Aluminiumprofile können Rahmenkonstruktionen mit einer großen Auswahl von Optionen zur Füllung der Felder hergestellt werden. Kombinieren Sie die Rahmen mit Kassettenpaneelen aus Aluminium und wählen Sie zwischen lichtdurchlässig, farbig, wärmedämmend oder luftdurchlässig. Es ist praktisch alles möglich.
NovoLux 40 Sektionaltore können ganz nach Wunsch mit einer großen Auswahl von Kunststoff-Fenstern in zahlreichen Varianten, Wärmedämmwerten, Farben und Strukturen ausgestattet werden.
Wählen Sie zwischen farbigem Glas oder Stegplatten, spielen Sie mit der Sektionsaufteilung und kombinieren Sie für eine optimale Wirkung Thermo Paneele mit den NovoLux-Sektionen.
Insbesondere, wenn bei der Arbeit in Ihrem Gebäude viel Licht benötigt wird, dazu aber auch die Optik wichtig ist, bietet das NovoLux 40 Tor eine große Bandbreite an Design- und Anwendungsmöglichkeiten.
U-Wert NovoLux 40 Sektionaltor:5.000 x 5.000 mm: ca. 3,27 W/m2Kmit Thermo Top- und Bodensektion

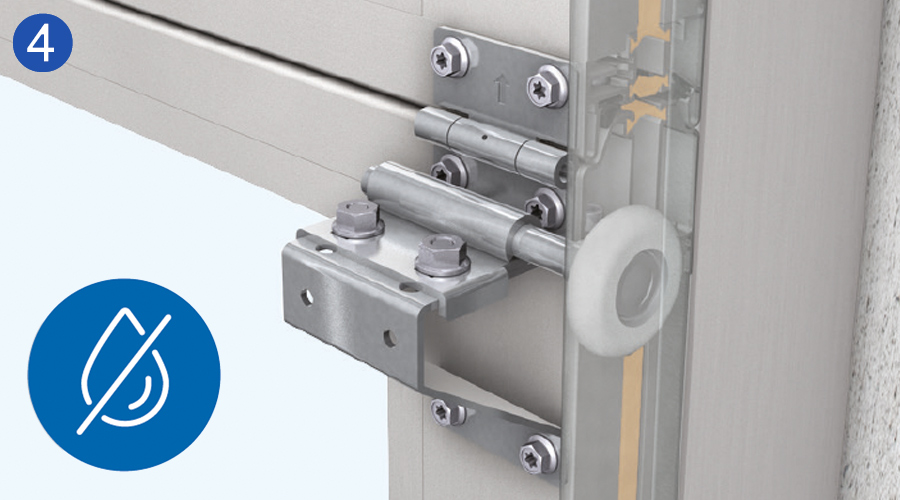

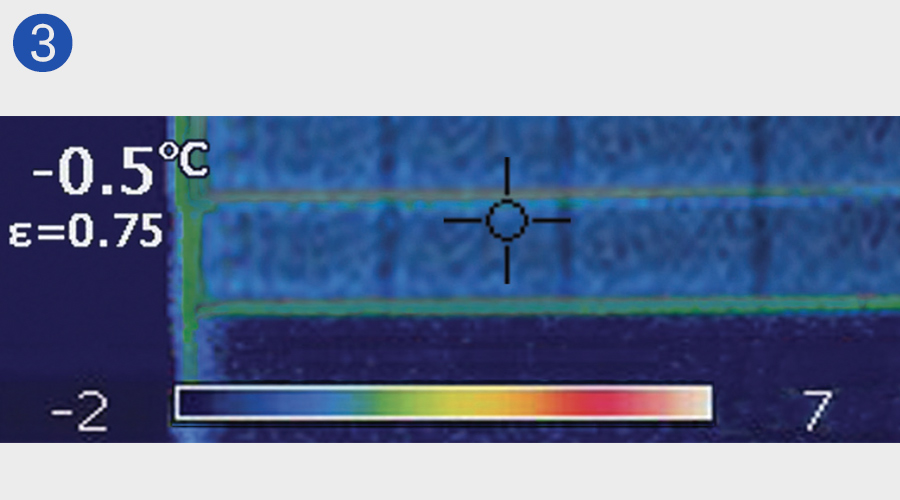

Das NovoLux 60 Sektionaltor ist modern und innovativ, und es zeichnet sich durch Form, Funktion und einfache Montage aus. Das Tor in 60 mm Konstruktionsstärke wird standardmäßig mit Dreifachverglasung geliefert und garantiert eine hervorragende Wärmedämmung sowie schalldämmende Eigenschaften und verhindert Kondenswasserbildung. Ideal in Bereichen, wo Licht, Sicht und ein konstantes Raumklima wichtig sind.

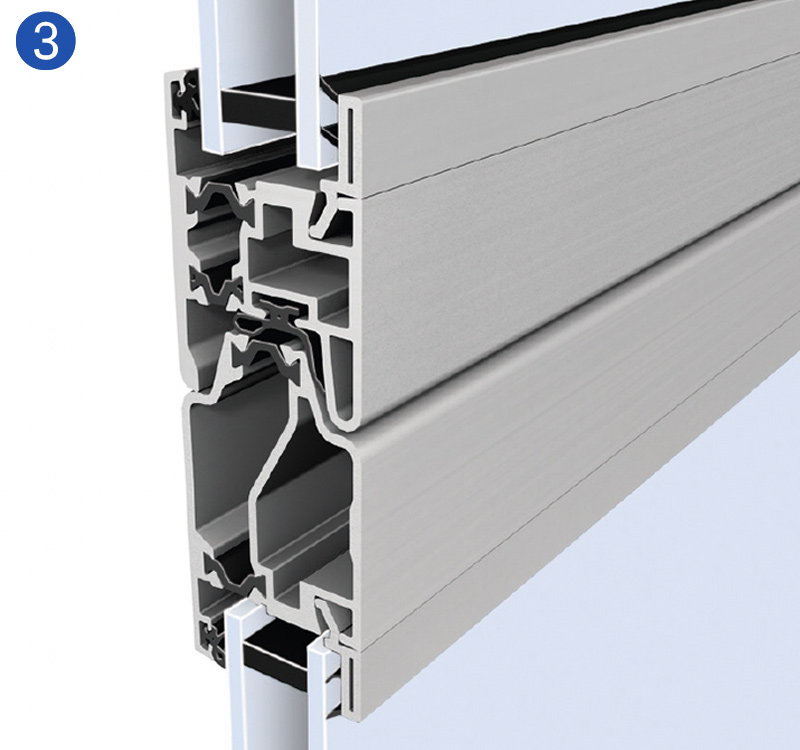

Das NovoLux 60 Tor besteht aus zwei Aluminiumprofilen, die durch eine spezielle Konstruktion thermisch getrennt sind. Das Tor hat daher einen sehr niedrigen U-Wert und das auch bei Einsatz von Sichtelementen.
Es eignet sich besonders gut für Einsatzorte, wo Licht maßgeblich ist, es dazu aber auch auf gute Wärmedämmung und optimale Energieeffizienz ankommt.
U-Wert NovoLux 60 Sektionaltor:5.000 x 5.000 mm: ca. 2,11 W/m2K,bei Dreifachverglasung mit Thermo Top- und Bodensektion

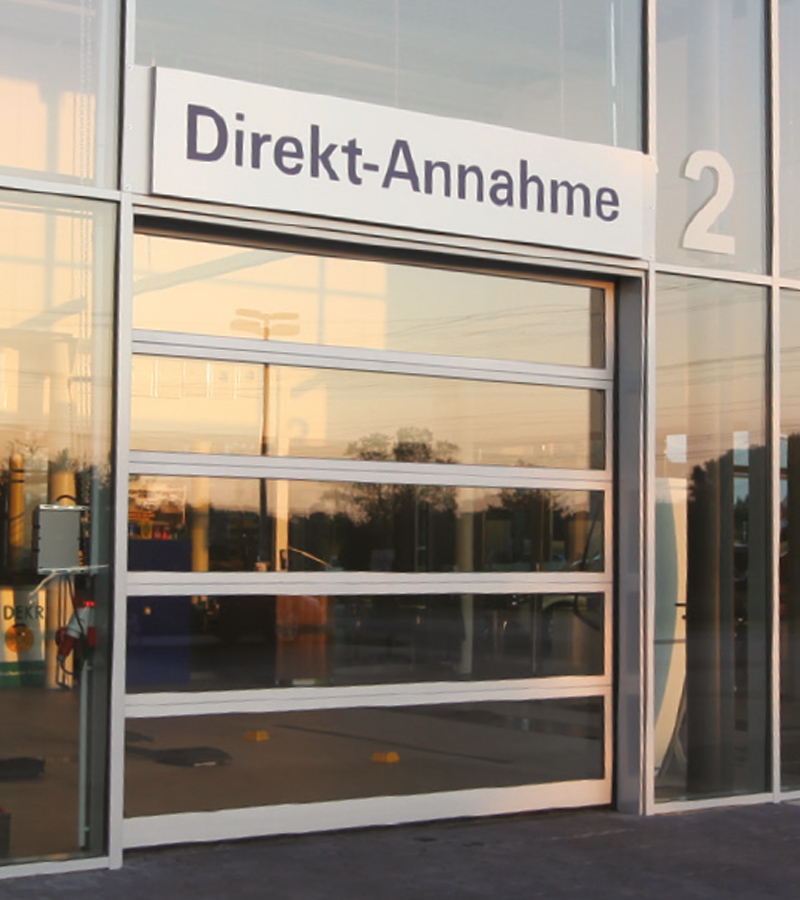

Das NovoLux XL-Tor ist ein Aluminiumtor, das je nach Wunsch in der Version 40 oder 60 lieferbar ist. Außergewöhnlich an diesem Tor ist, dass die Sektionen keine vertikalen Zwischen streben haben, wodurch eine breite Glasansicht möglich wird.
Das hochwertige Plexiglas ist besonders stark und dick, verformt sich kaum und sieht aus wie echtes Glas, obwohl es Kunststoff ist. Dies sorgt für eine natürliche Reflexion der Fensterbereiche und ein ansprechendes Aussehen.
Das NovoLux XL ist in einer Breite von maximal 4.000 mm und einer Höhe von maximal 4.500 mm lieferbar. Gerade in Umfeldern, in denen ein attraktives Erscheinungsbild des Gebäudes wichtig ist, ebenso wie Licht und Sicht in der Halle, kommt das NovoLux XL-Tor perfekt zur Geltung. Das verwendete „Plexiglas Optical“ zeichnet sich dadurch aus, dass es aussieht wie echtes Glas, dabei aber auch die Sicherheit von Kunststoff bietet. Die Plexiglas Optical Scheiben sind lieferbar als 20 mm Doppelscheiben und 40 mm Dreifachscheiben.

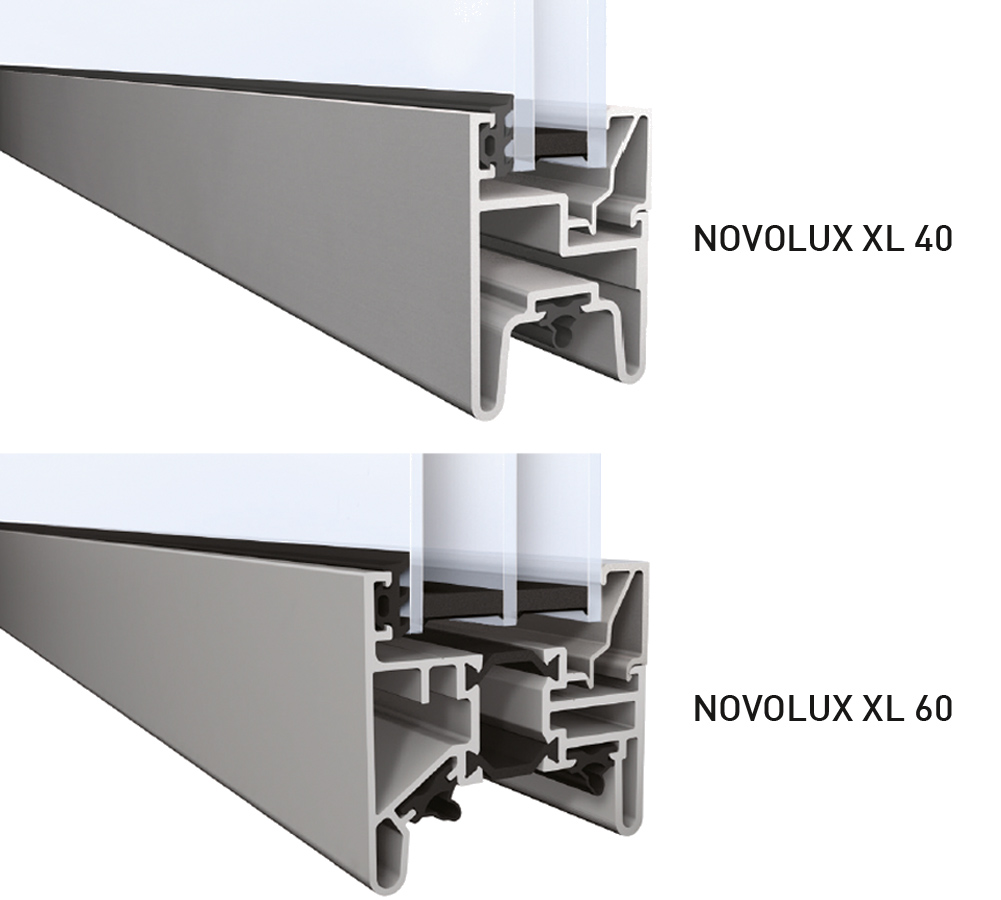

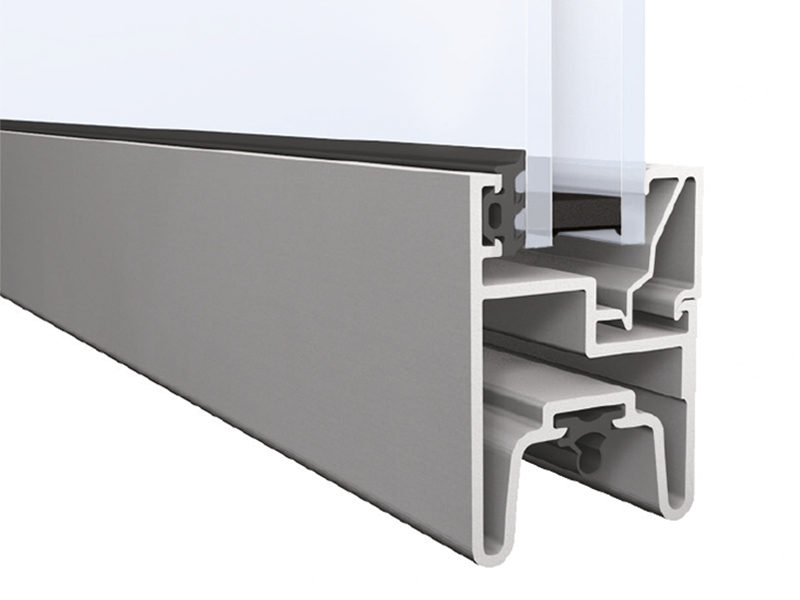

NOVOLUX XL 40:Plexiglas-Doppelscheiben; Optical 20 mm(4-12-4 mm)
NOVOLUX XL 60:Plexiglas-Dreifachscheiben Optical 40 mm(4-14,75-2,5-14,75-4 mm)

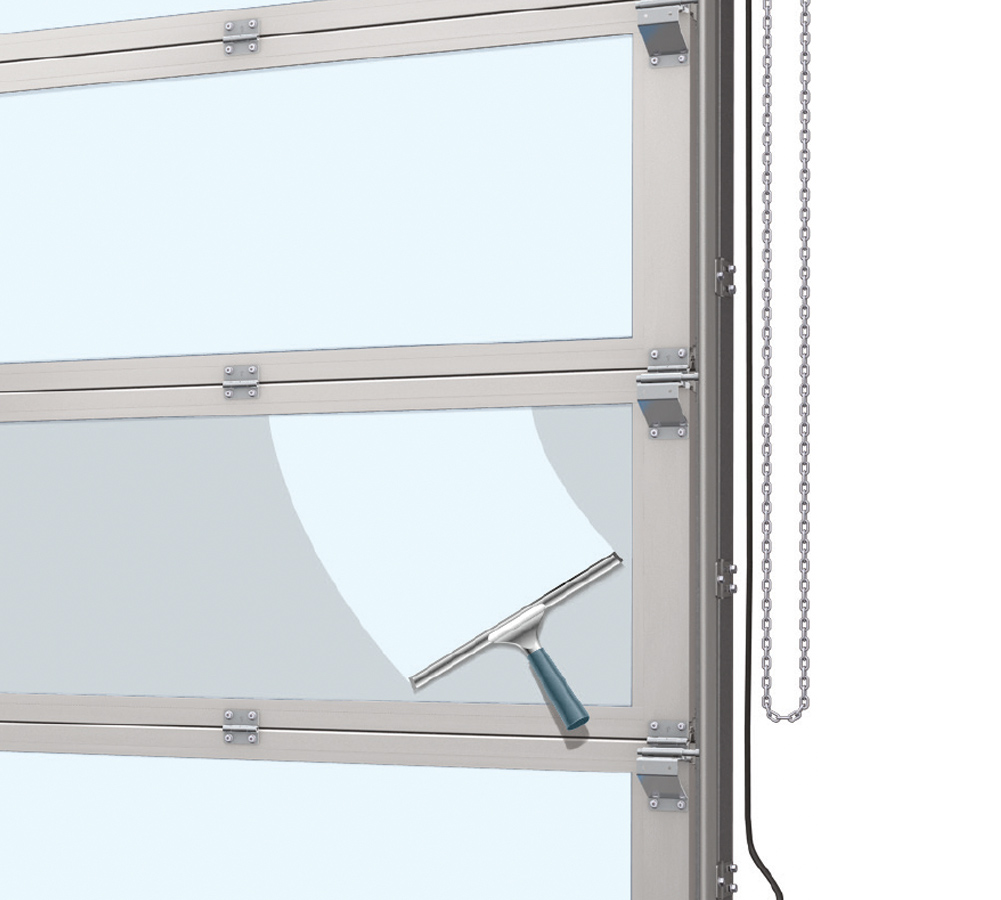

HÖCHSTE KRATZFESTIGKEITDamit Sie den Durchblick nicht verlieren.

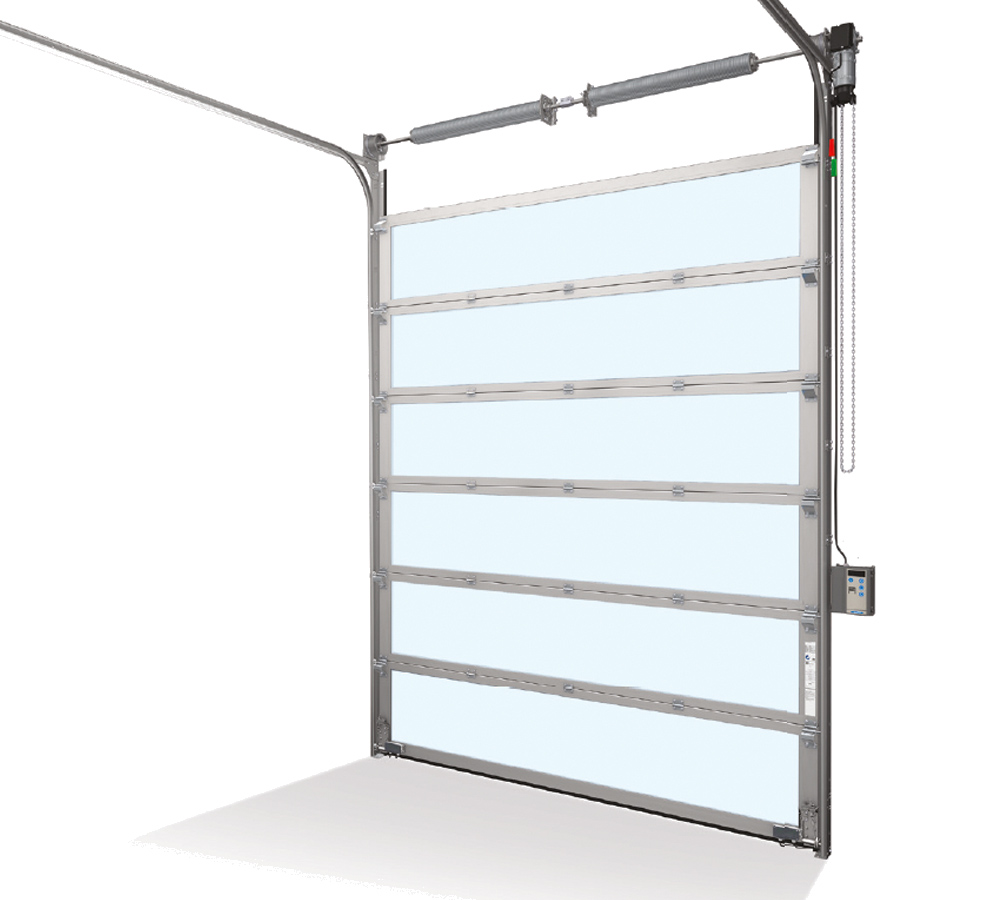

U-Wert NovoLux XL 40:4.000 x 4.000 mm: 3,87 W/m2KU-Wert NovoLux XL 60:4.000 x 4.000 mm: 2,43 W/m2K
GROSSER SPIELRAUM BEIM DESIGN DES NOVOLUX TORES
OPTISCH ANSPRECHENDE GESTALTUNG DURCH GROSSE FARBVIELFALT
VIELFÄLTIGE FÜLLUNGENNovoferm bietet unbegrenzte Möglichkeiten für den Einsatz von Verglasung in NovoLux Toren. Die Scheiben sind in einer Vielzahl von Varianten, Farben, Transparenzstufen und Ausführungen lieferbar. Das gibt dem Architekten beim Design des NovoLux Tores sehr viel Spielraum. Fast nichts ist unmöglich.
FARBEN KOMBINIERENDas NovoLux Tor wird standardmäßig in eloxiertem Aluminium, farblos, geliefert. Das bedeutet jedoch nicht, dass Sie keine Farbe einsetzen können. Auch das Aluminium kann auf Wunsch in einer Farbe Ihrer Wahl mit Nasslack beschichtet werden. Durch die Kombination von NovoLux Paneelen mit Thermo Paneelen erhalten Sie 1001 Möglichkeiten für die Gestaltung.

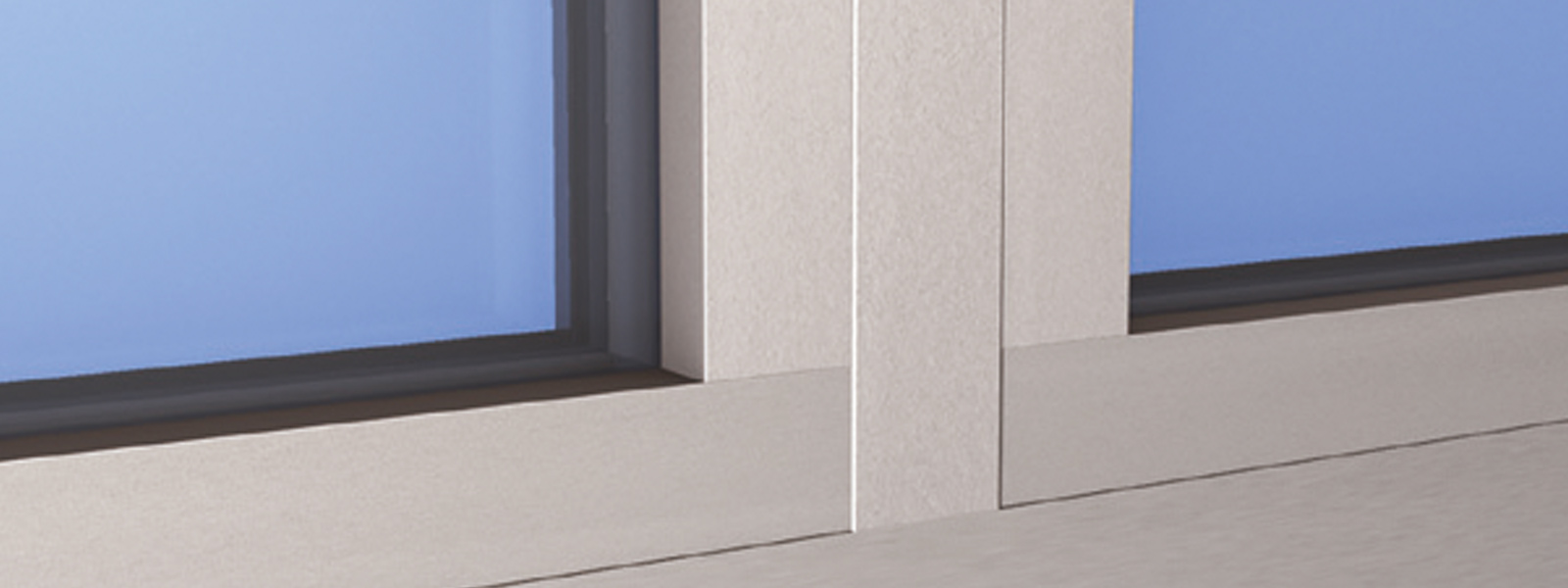

Novoferm gehört zu den wenigen Anbietern in der Branche, die standardmäßig eloxierte Aluminium-Glashalteleisten verwenden. Dies hat den Vorteil, dass es deutlich besser aussieht und deutlich haltbarer ist als die oft verwendeten schwarzen Kunststoffrahmen. Außerdem haben die verwendeten Aluminium Komponenten alle den gleichen Ausdehnungskoeffizienten, somit dehnt sich bei Wärme alles gleichmäßig aus und die Rahmen verziehen sich nicht, wie es bei Kunststoffrahmen häufig der Fall ist.
Ein weiterer Vorteil ist, dass die Glashalteleisten auch in der von Ihnen gewünschten Farbe geliefert werden können.

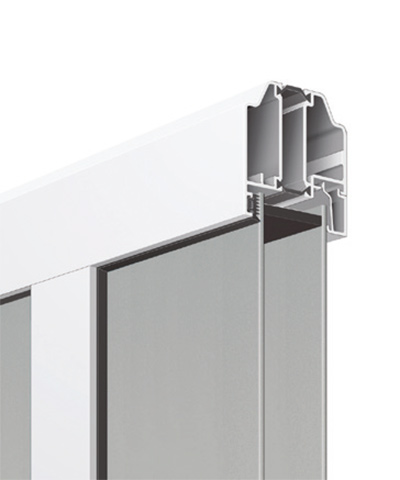

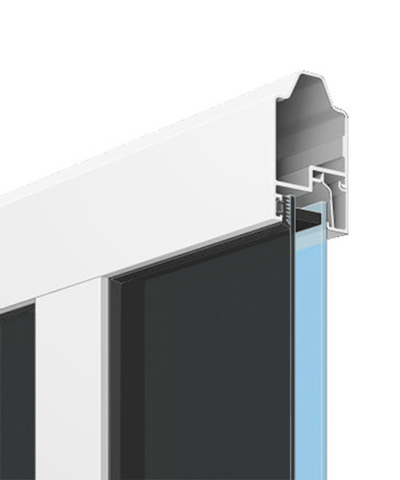

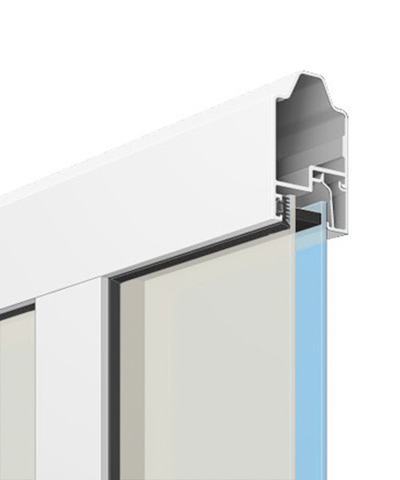

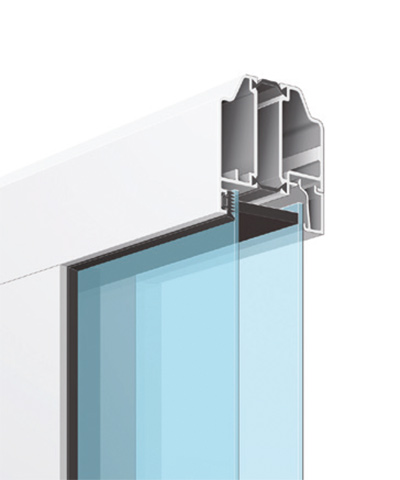

DOPPELWANDIG

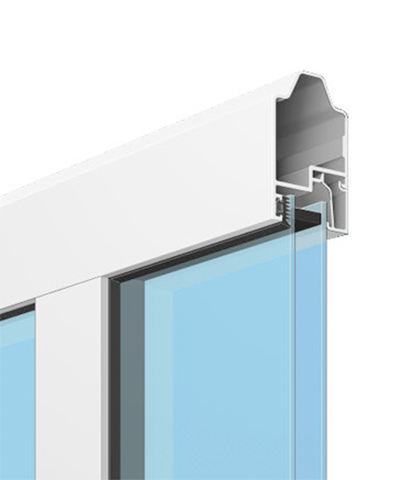

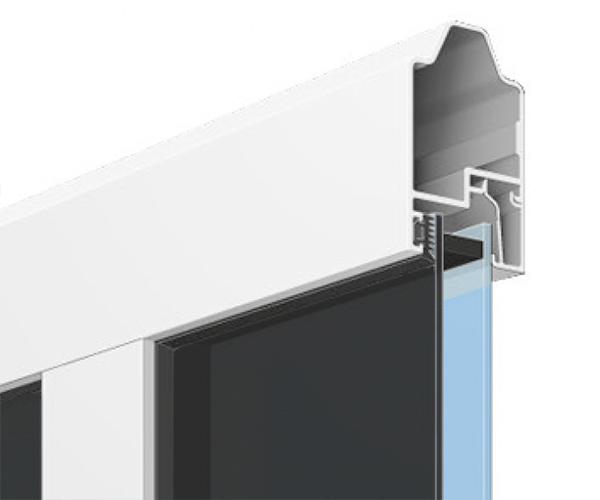

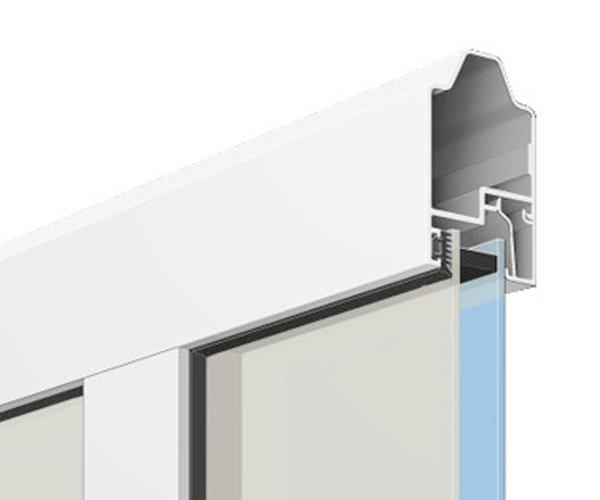

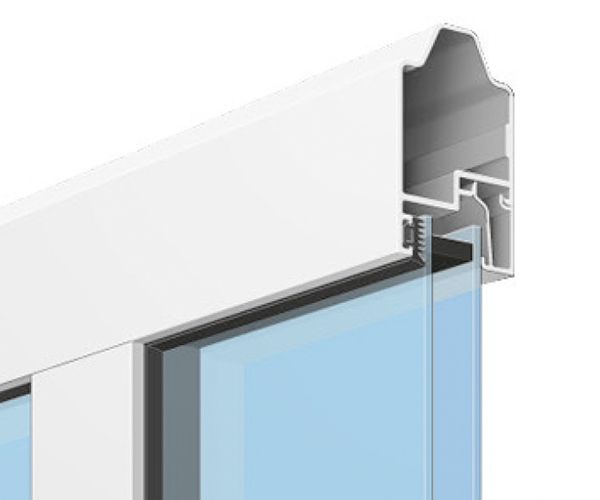

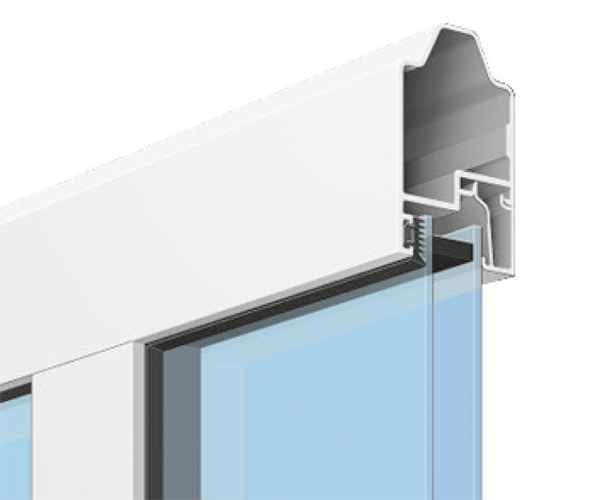

TRANSPARENTE FÜLLUNG(20 mm) in: Acrylglas, Polycarbonat, Plexiglas (100 % Lichtdurchlässigkeit)

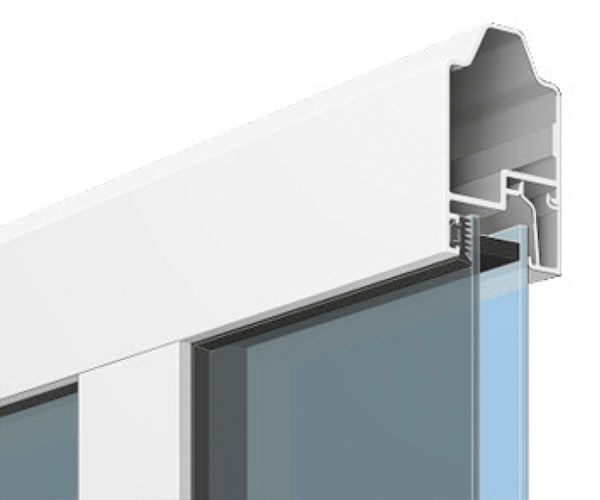

GETÖNTE FÜLLUNG SMOKE(20 mm) in: Acrylglas, Polycarbonat, Plexiglas (14,5 % Lichtdurchlässigkeit)
Außen getönt, innen transparent
GETÖNTE FÜLLUNG ANTHRAZIT(20 mm) in: Acrylglas, Polycarbonat, Plexiglas (53 % Lichtdurchlässigkeit)

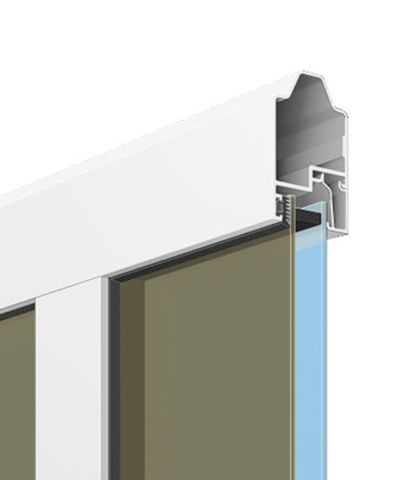

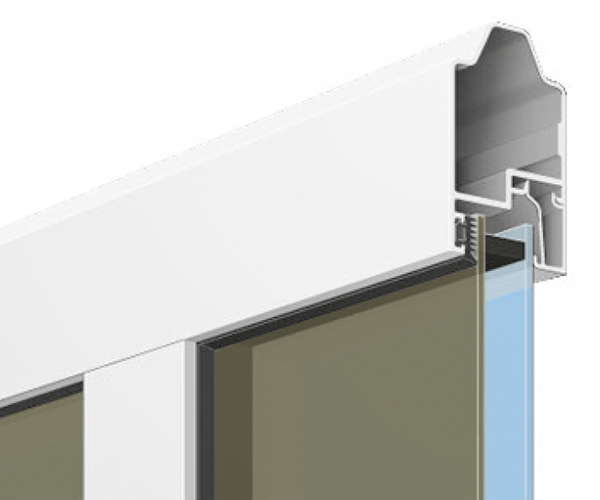

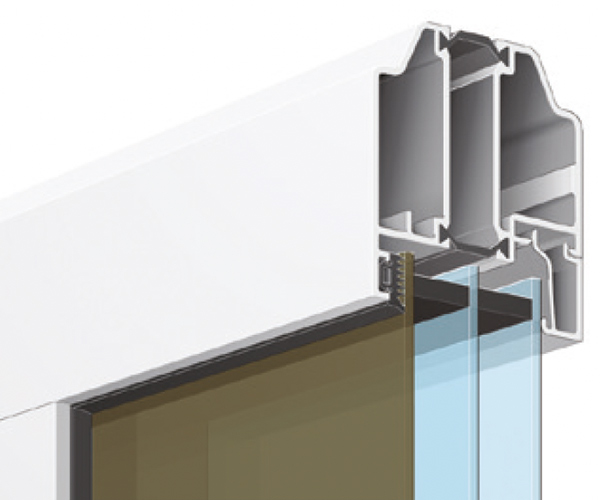

GETÖNTE FÜLLUNG BRAUN(20 mm) in: Acrylglas, Polycarbonat, Plexiglas (52 % Lichtdurchlässigkeit)
GETÖNTE FÜLLUNG WEISS(20 mm) in: Acrylglas, Polycarbonat, Plexiglas (14,5 % Lichtdurchlässigkeit)

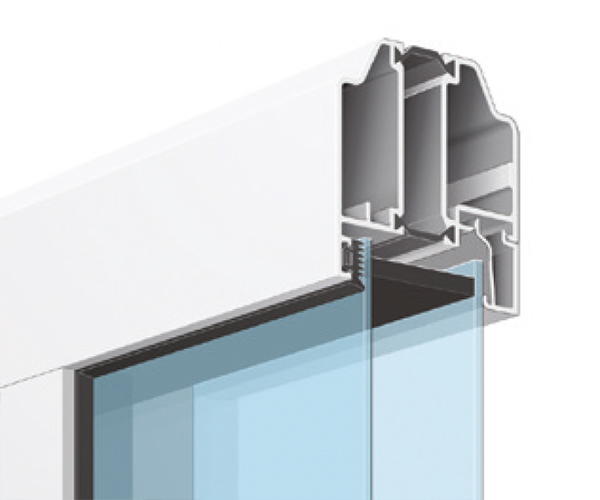

TRANSPARENTE FÜLLUNG(40 mm) in: Acrylglas, Polycarbonat, Plexiglas (100 % Lichtdurchlässigkeit)

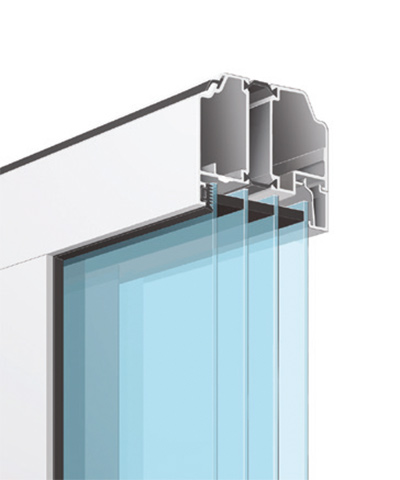

DREIFACHSCHEIBEN(40 mm) in: Plexiglas Optical (100 % Lichtdurchlässigkeit)
NOVOLUX 80
VIERFACHFENSTER(60 mm) in: Plexiglas Optical (100 % Lichtdurchlässigkeit)

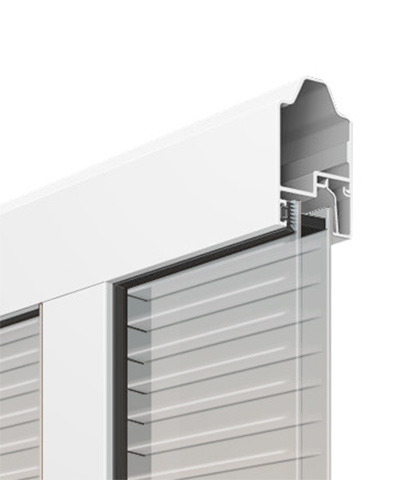

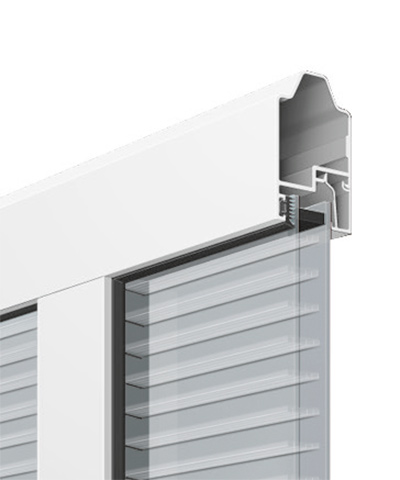

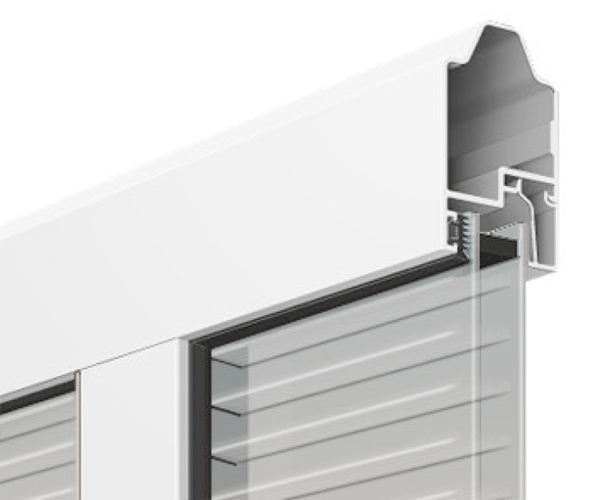

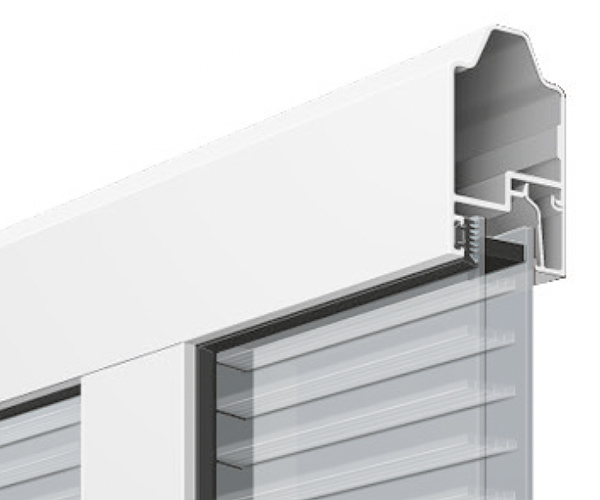

FÜNFKAMMER-STEGPLATTE, POLYCARBONAT(20 mm) transparent (63 % Lichtdurchlässigkeit) (20 mm) opalgrau getönt (42 % Lichtdurchlässigkeit
FÜNFKAMMER-STEGPLATTE, POLYCARBONAT(20 mm) transparent (63 % Lichtdurchlässigkeit) (20 mm) opalgrau getönt (42 % Lichtdurchlässigkeit)

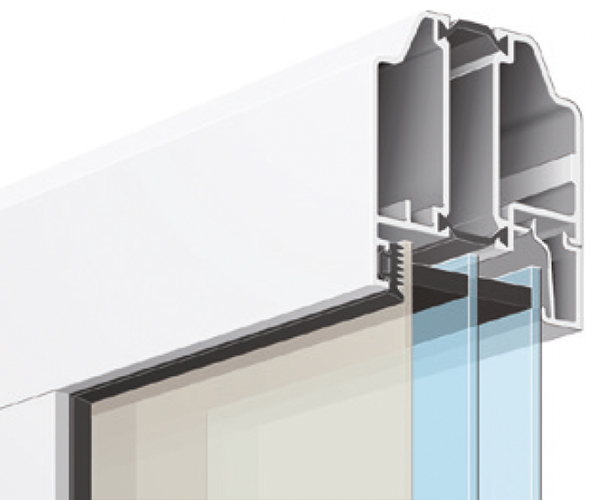

DOPPELWANDIGE, TEILWEISE TRANSPARENTE FÜLLUNG(20 mm) in: Strukturglas (SAN) (80 % Lichtdurchlässigkeit) (40 mm) in: Strukturglas (SAN) (80 % Lichtdurchlässigkeit)

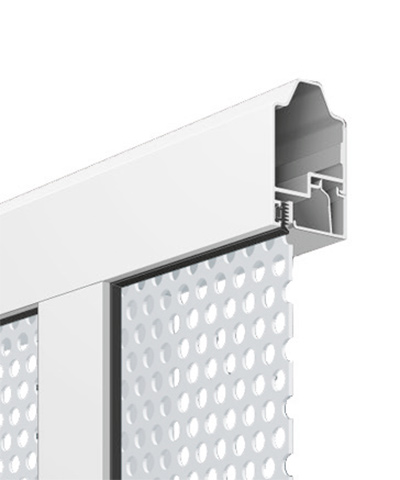

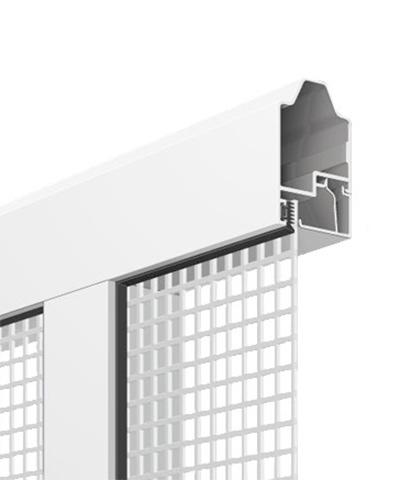

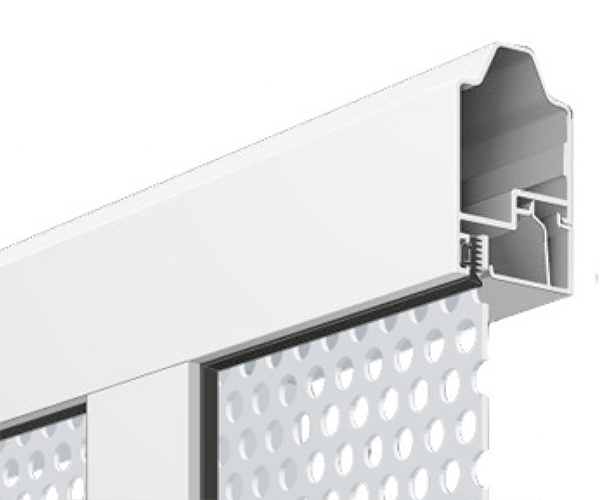

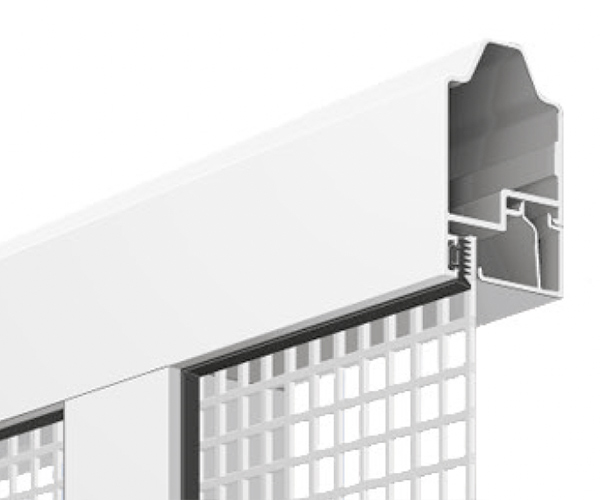

EINWANDIG, PERFORIERTES ALUMINIUMBLECH(2 mm) rund perforiert (40 % Luftdurchlässigkeit) (2 mm) quadratisch perforiert (70 % Luftdurchlässigkeit)

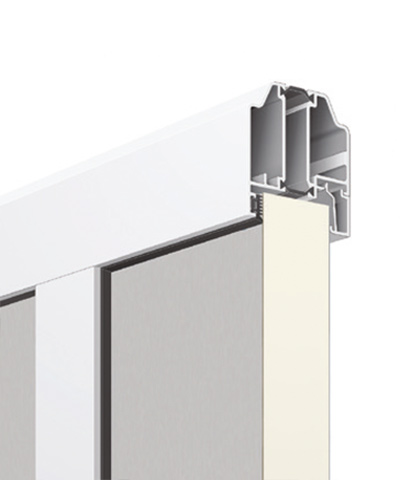

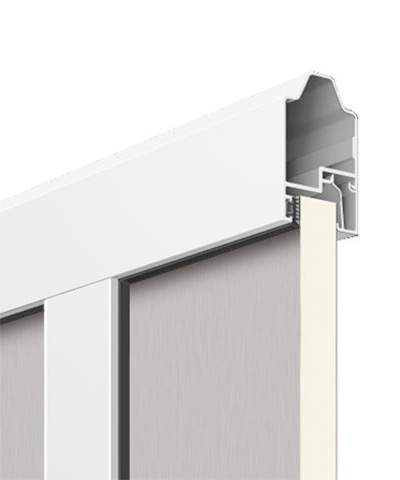

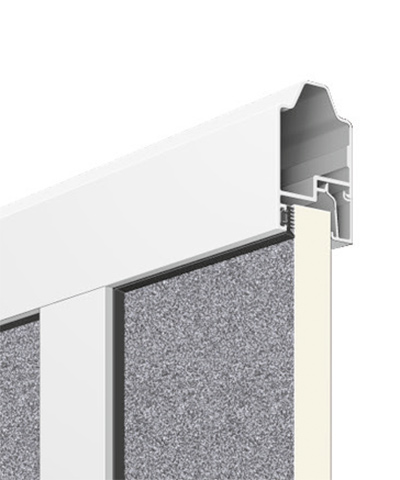

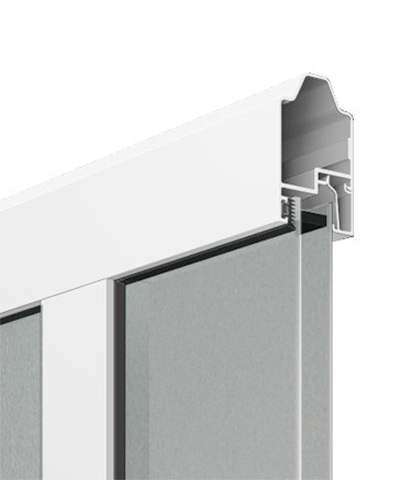

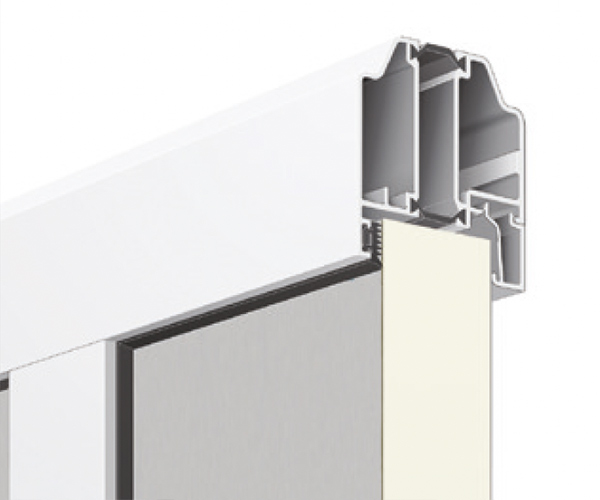

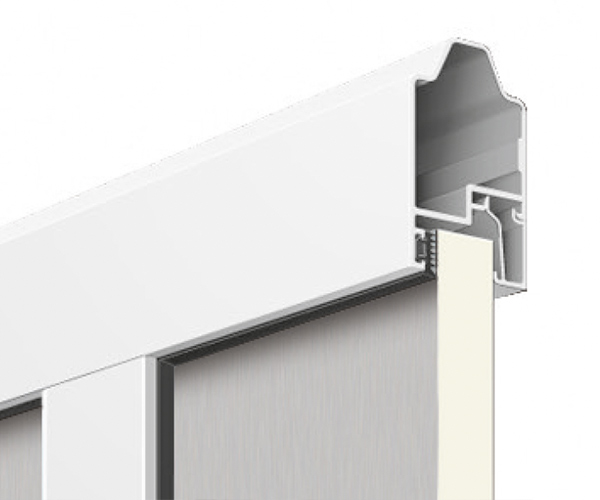

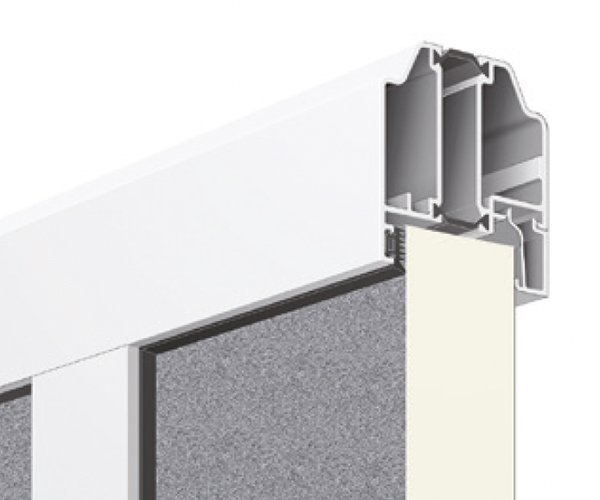

DOPPELWANDIGE, GESCHLOSSENE FÜLLUNG, SANDWICH-AUFBAU(20 mm), außen Alu-Glattblech, innen Stucco-Design (40 mm), außen Alu-Glattblech, innen Stucco-Design

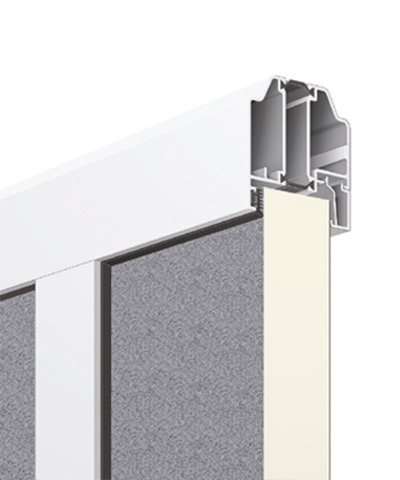

DOPPELWANDIG, GESCHLOSSENE FÜLLUNG, SANDWICH-AUFBAU(20 mm), innen und außen Stucco-Design (40 mm), innen und außen Stucco-Design
