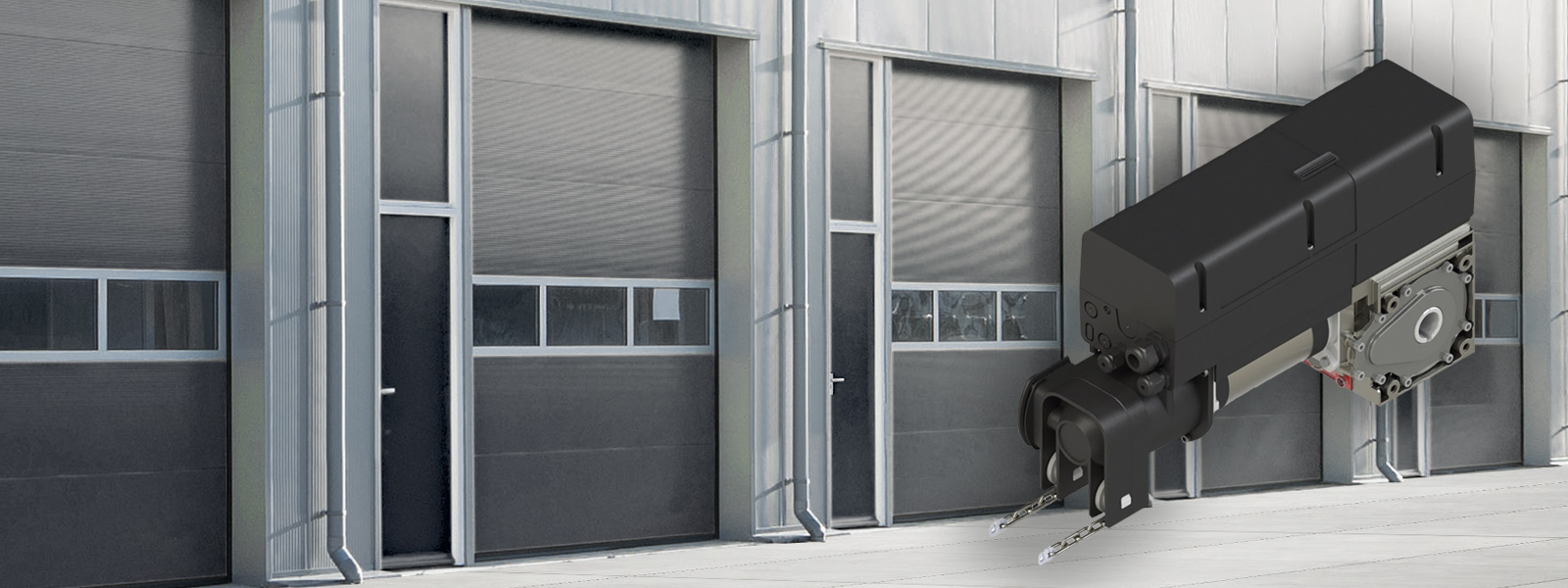

INDUSTRIETOR-ANTRIEBSSYSTEM DCC 80
DCC 80: DIRECT CURRENT COMMERCIAL 80 NM
Der neue DCC 80 kombiniert die Vorteile verschiedener Antriebs- und Steuerungstypen und überzeugt durch seine smarte Technik und eine robuste Bauweise. Eine Soft-Start- und Soft-Stopp-Funktion, eine selbstlernende Krafterkennung, die hohe Öffnungsgeschwindigkeit (bis zu 30 U/min) sowie zahlreiche Anschlussmöglichkeiten für Zubehör aller Art sind nur einige der zahlreichen Vorteile des DCC.
Er ist verfügbar in den Notbetätigungsvarianten Nothandkette, Nothandkurbel oder Schnellentriegelung. Nothandkette und -kurbel sind auch mit einer zusätzlichen Wartungsentriegelung erhältlich.
Highlights Industrietor-Antriebssystem DCC 80
In diesem Video werden Ihnen die Highlights des Industrietor-Antriebssystem DCC 80 von Novoferm vorgestellt.
Weitere Animationen finden Sie unter:

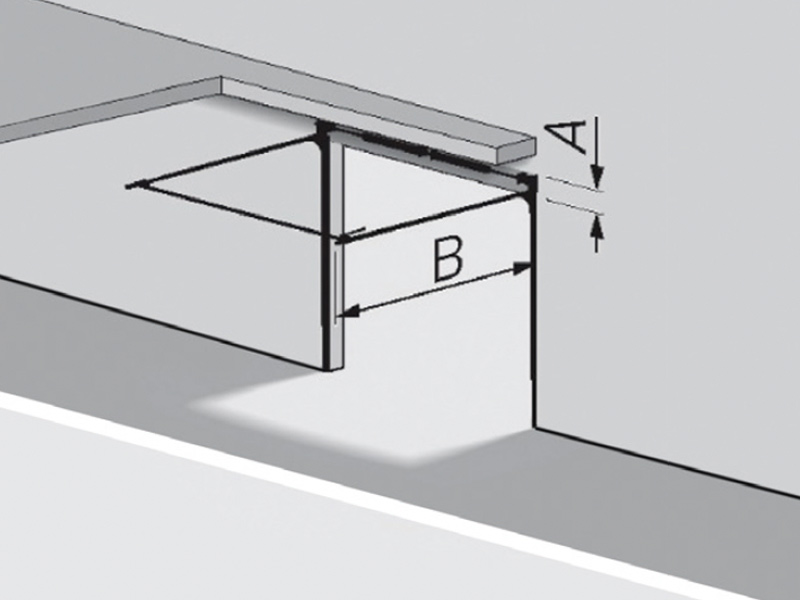

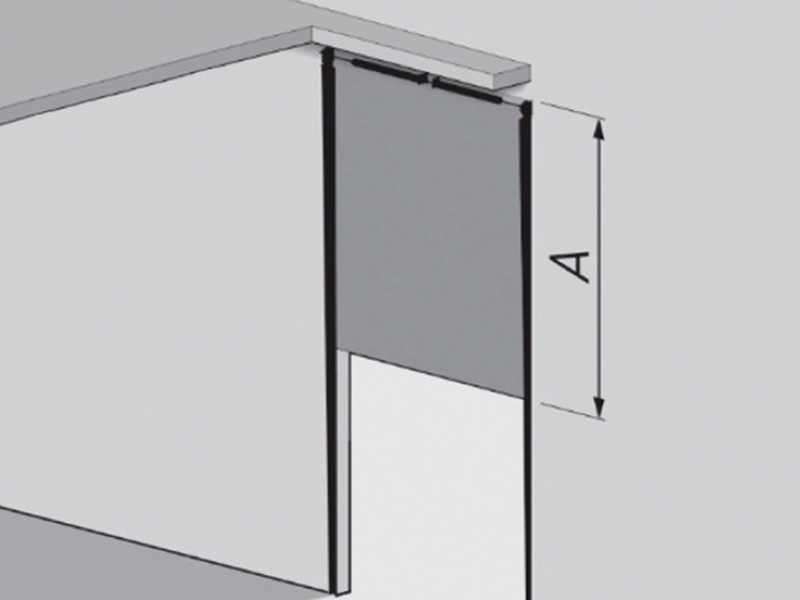

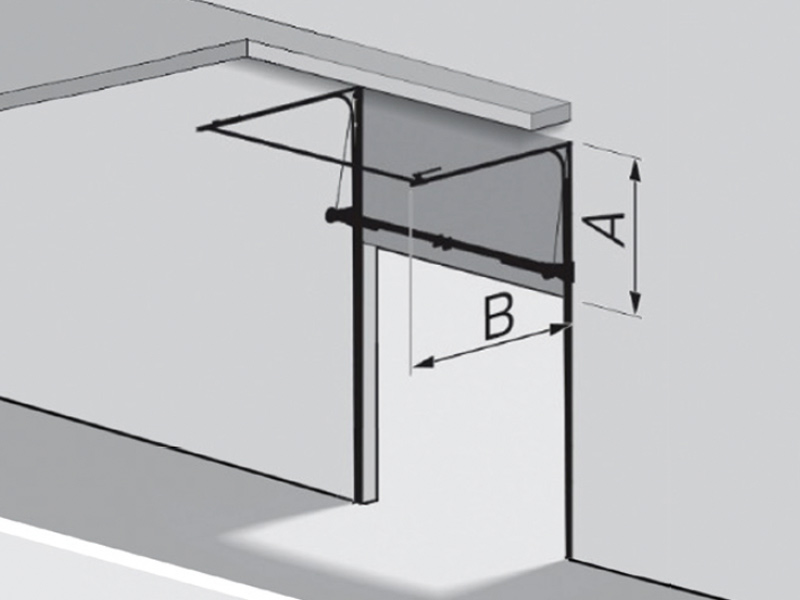

ANWENDUNGSBEREICHE
(Max. 20 m² Torgröße, max. 260 kg Torblattgewicht)

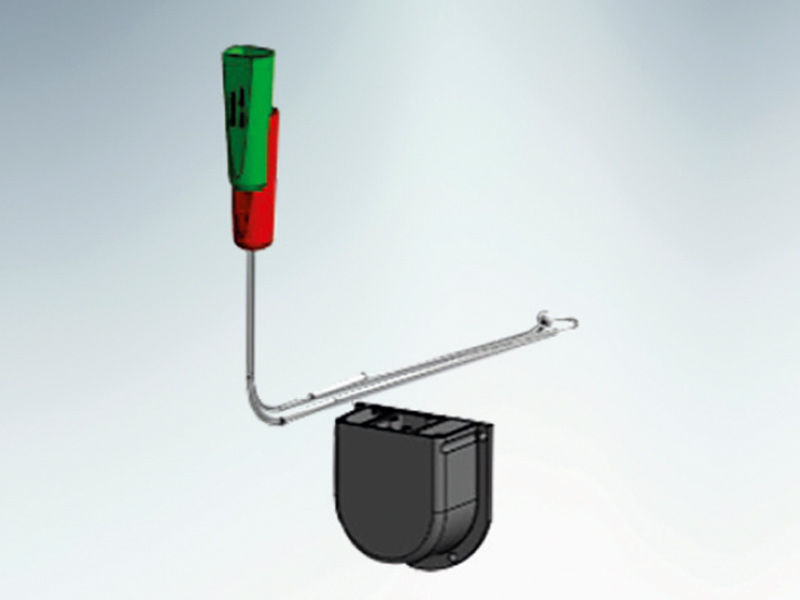

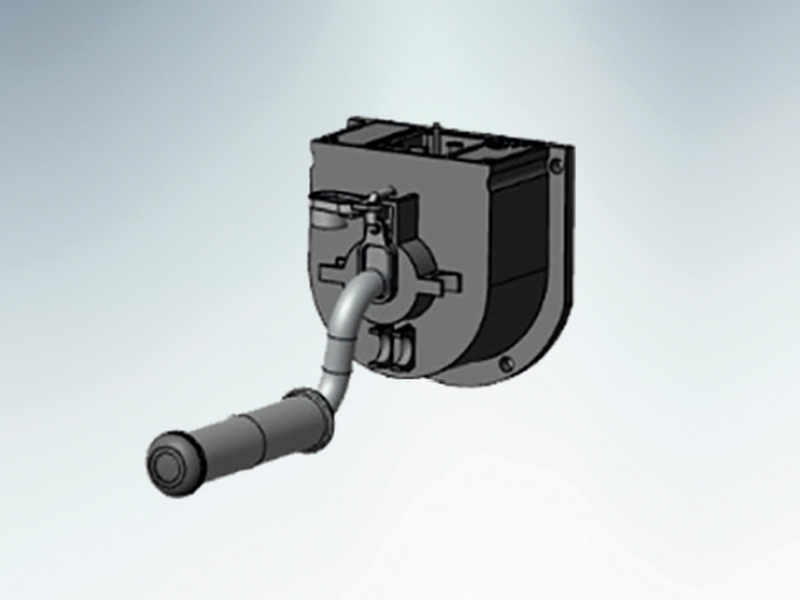

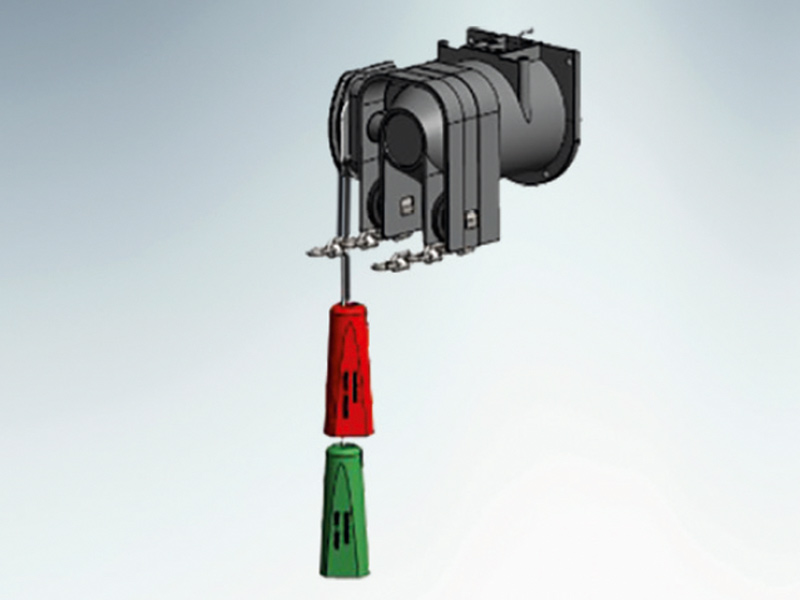

AUSFÜHRUNGEN
Ihre Pluspunkte im Überblick
- Notbetätigungsvarianten (Nothandkette, Nothandkurbel, Schnellentriegelung, Wartungsentriegelung)
- Soft-Start- und Soft-Stopp-Funktion
- Bis zu 80 Nm Drehmoment und selbstlernende Krafterkennung
- Bis ca. 180 kg Torblattgewicht keine Schließkantensicherung, Schlaffseilschalter und Spiralkabel erforderlich (tortyp-/ größenabhängig)
- 230 Volt 1-Phasen-Anschluss und Batterie-Backup anschließbar
- Priorisierte Öffnung – Funktion wie RWA (optional)
- Zusätzliche Endlagen- und Anschluss-Platine (optional)
- Torstatusrelais zum Betrieb einer Ampel
- Elektromechanische Torverriegelung anschließbar (EDL 100) – mit RJ45 Stecker
- Zyklenzähler/ Wartungszyklen einstellbar sowie Fehlerhistorie per App (die letzten 10 Fehler)
- Bluetooth Dongle für Inbetriebnahme und Service (optional) und bereit für Online-Monitoring
- 40 Funkkanäle oder Tasten einlernbar
- Einzugssicherung ist direkt am Motorkopf anschließbar
- RSE System (Industrial Set B, Funkschließkante)
- Erweiterte Einstellmöglichkeiten per App (Kopieren und Laden von Steuerungskonfi gurationen)
- Stand-by-Betrieb < 1 W
TECHNISCHE DATEN

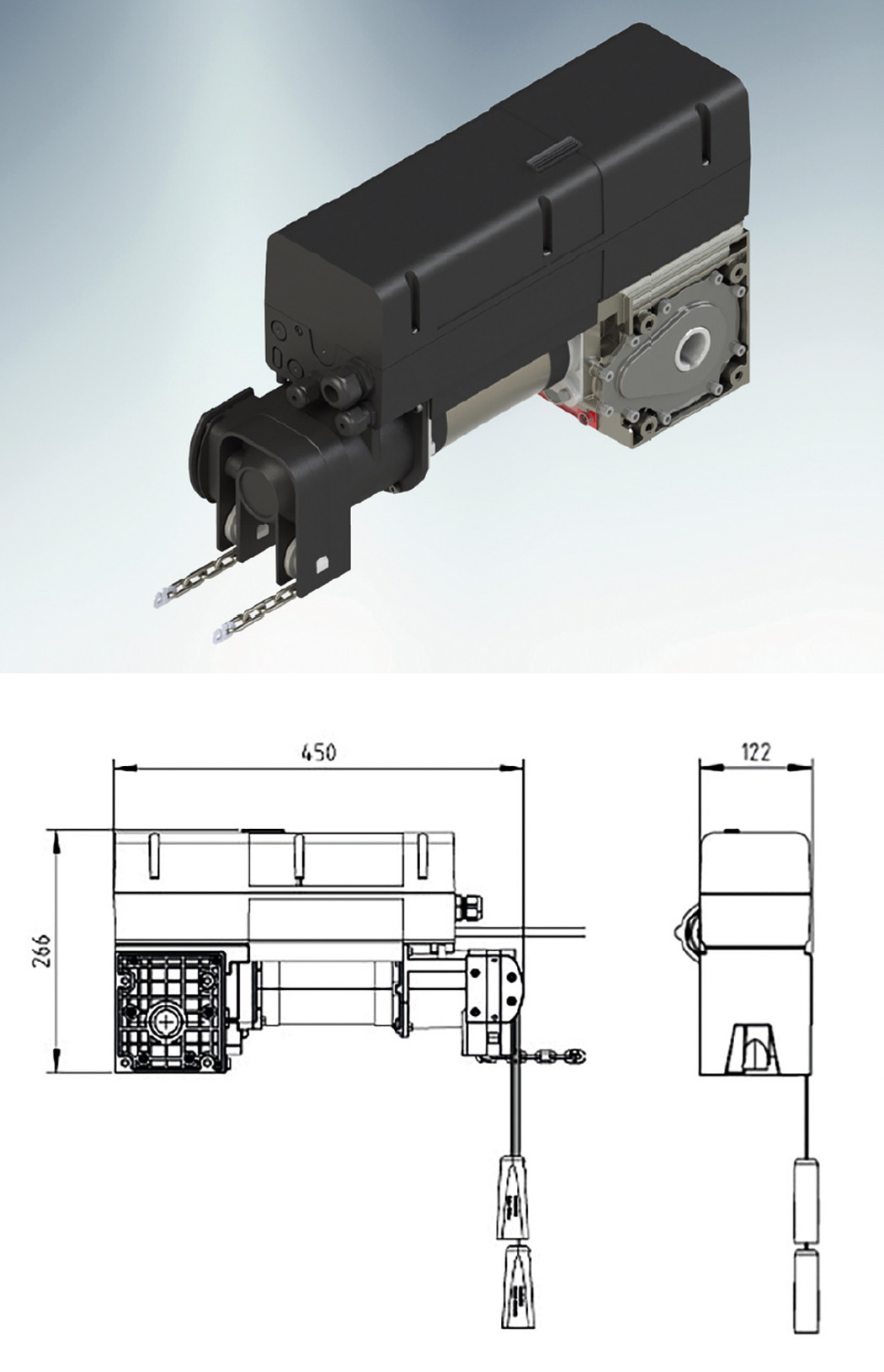

TECHNISCHE DATEN ANTRIEB
TECHNISCHE DATEN ANTRIEB
| DIRECT CURRENT COMMERCIAL 80 NM | DCC 80 |
| Betriebsspannung | 230 Volt 1-Phasen Anschluss |
| Betriebsfrequenz | 50/ 60 Hz |
| Betriebsstrom | 3 A |
| Leistung | 330 W |
| Zyklen | 15/ Stunde |
| Abtriebsdrehzahl | 14 – 30 U/ Minute |
| Abtriebsmoment | 25 Nm/ max. 80 Nm |
| Haltemoment | 250 Nm |
| Maximale Umdrehungen | 15 |
| Schutzart | IP 54 |
| Steuerspannung | 24 V DC |
| Maximale externe Stromversorgung | 750 mA |
| Wellendurchmesser | 25,4 mm |
| Gewicht | 11,5 kg |
TECHNISCHE DATEN BEDIENEINHEITEN
TECHNISCHE DATEN BEDIENEINHEITEN

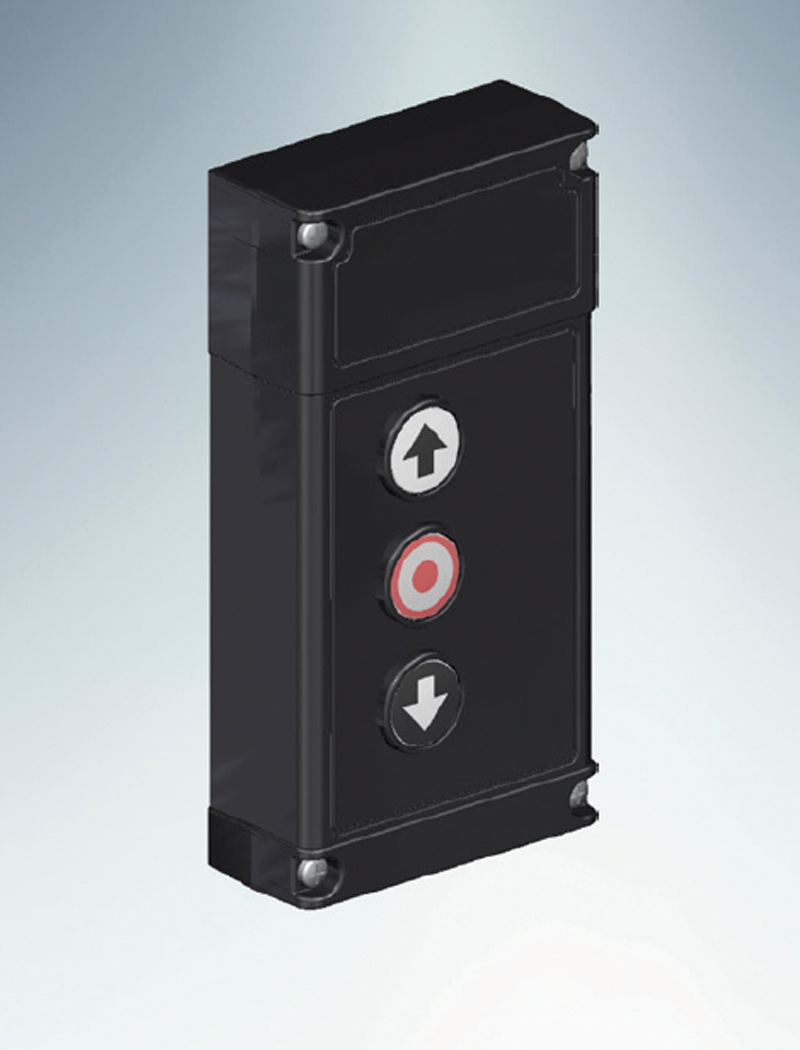

Dreifachtaster zur Bedienung und Basisprogrammierung des Antriebes
- Optional mit Schlüsselschalter

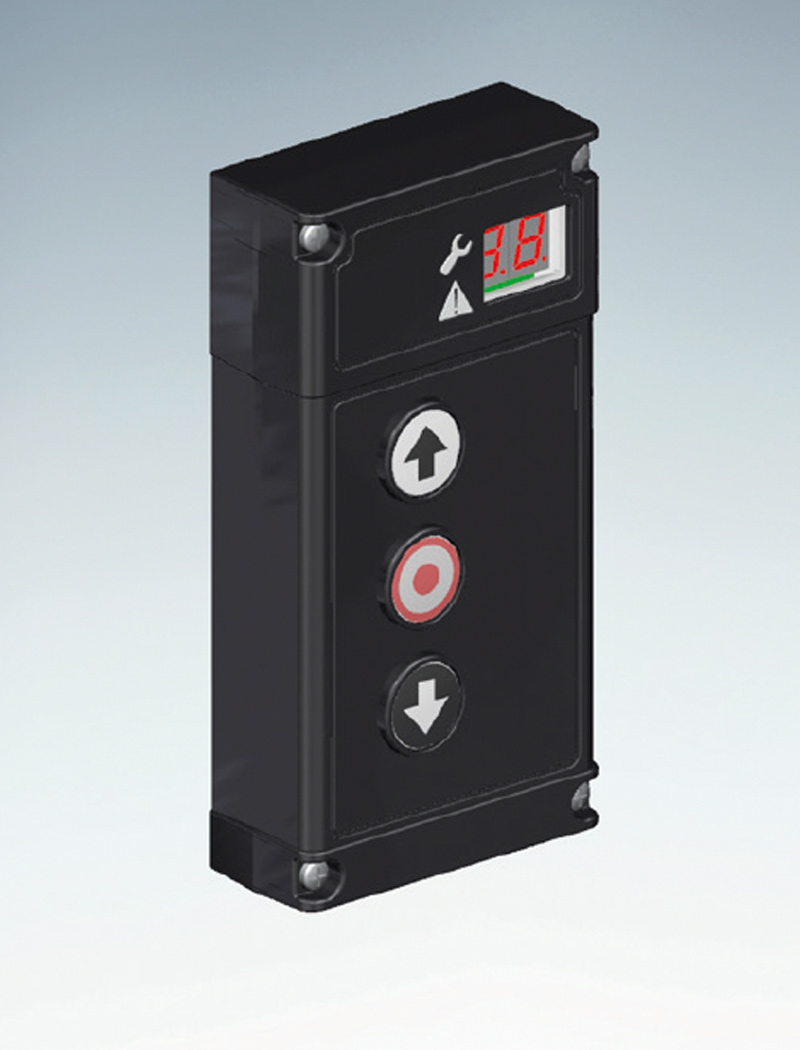

Smarter Dreifachtaster zur Bedienung und komfortablen Programmierung des Antriebes
- Erweiterte Parametrisierung
- Vorhandene Sicherheiten können an die Bedieneinheit angeschlossen werden
- Einfacher Anschluss mit RJ45-Stecker
- Optional mit Schlüsselschalte
IPD-Easy / IPD-Smart | |
| Schutzart | IP 54 |
| Steuerspannung | 24 V DC, 200 mA |
| Temperaturbereich | -10 bis +50 °C |
| Abmessungen H x B x T | 180 x 92 x 45 mm |
| Gewicht | 0,4 kg |
Montage Industrietor-Antriebssystem DCC 80
In diesem Video wird Ihnen die Montage des Industrietor-Antriebssystem DCC 80 von Novoferm im Vergleich zu einem handelsüblichen Industrietor-Antriebssystems veranschaulicht.
Weitere Animationen finden Sie unter:
DIGITALE LÖSUNGEN VON NOVOFERM FÜR TOR- UND VERLADESYSTEME

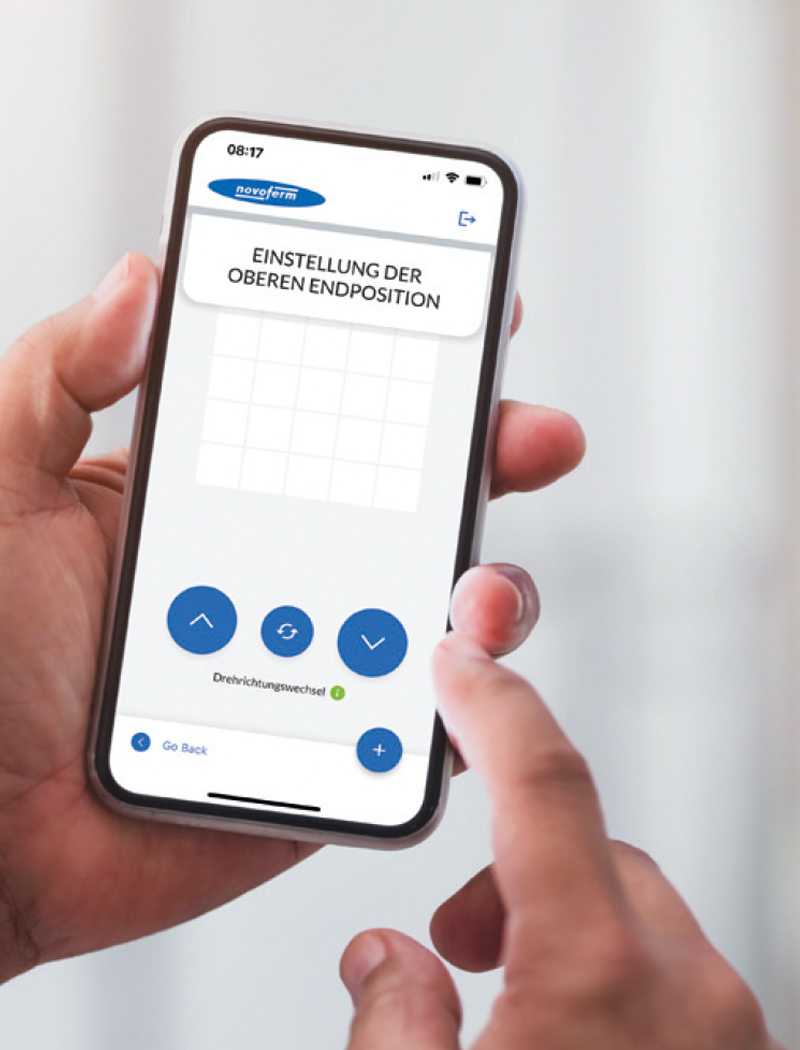

NOVOASSIST APP
NOVOASSIST APP
Die smarte App/ der smarte Assistent für eine schrittweise Inbetriebnahme, Service und Wartung von Tor- und Verladesystemen vereinfacht dem Monteur vor Ort die Installation und Einstellung der Tore, Antriebe und Steuerungen mit folgenden Funktionen:
- Menügeführte Inbetriebnahme von Torsystemen
- Historie und Fehleranalyse
- Simple Anpassungen der Einstellungsparameter
- Übertragung der Torsysteme in den NovoServiceHub
- Copy-and-paste-Funktion zur Übertragung der Einstellungen von Tor zu Tor
- Externer Lesezugriff auf Torsysteme per App durch Anbindung mit dem NovoServiceHub
- Standortinterne Parameterübertragung an identischen Torsystemen

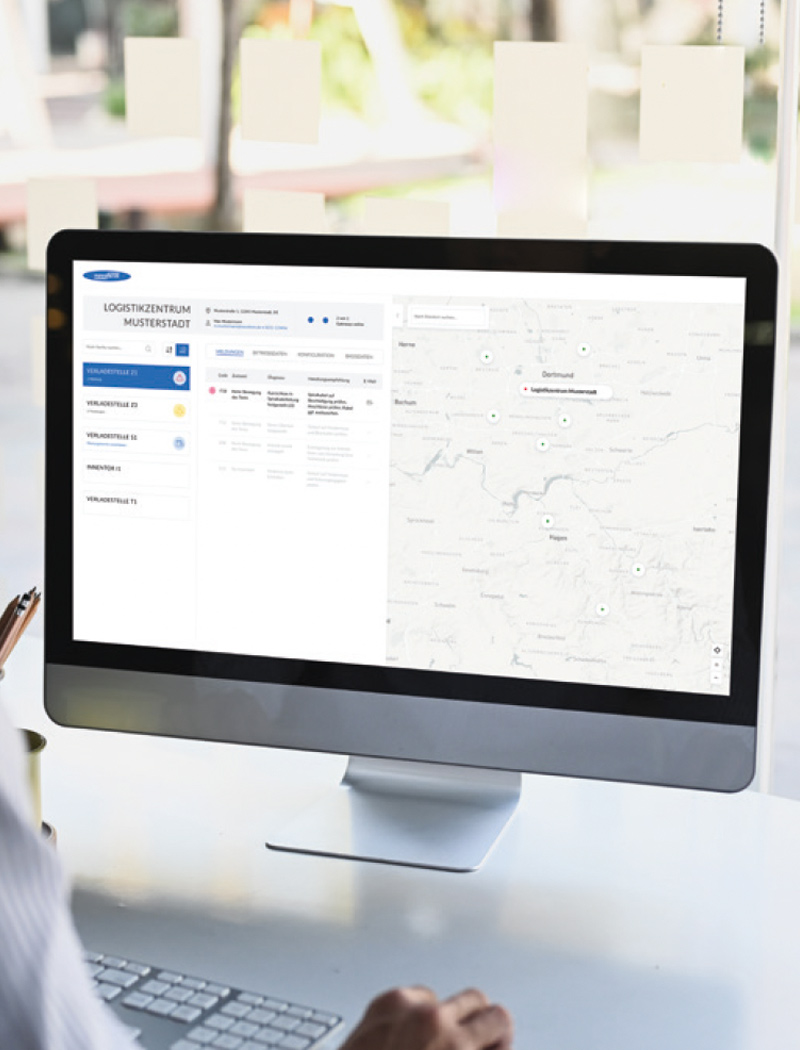

NOVOSERVICEHUB
NOVOSERVICEHUB
In der Live-Monitoring-Lösung zur Übersicht aller installierten Tor- und Verladesysteme sowie zur Planung von Service und Wartungsleistungen werden alle Produkte einer Anlage integriert und können so zentral überwacht bzw. verwaltet werden. Nutzer profi tieren von vielen Vorteilen:
- Live-Monitoring aller Torsysteme und Verladestationen eines Betriebs
- Überblick verfügbarer Fehler- und Warnhinweise sowie Handlungsempfehlungen
- Anzeige von laufenden Betriebsdaten, Wartungsintervallen und historischen Änderungsverläufen
- Betreiber-Dashboard mit aktuellen Zuständen (Tor auf, zu usw.) der Toranlagen sowie lokale Sammelmeldungen (Fehler und anstehende Wartungen)
- Optimierte Serviceleistung möglich durch definierten Informationsfl uss der Steuerung
- Volltextsuche für alle Produkte, Standorte und Torsysteme
- Zukünftig Datenbereitstellung für Drittsysteme
