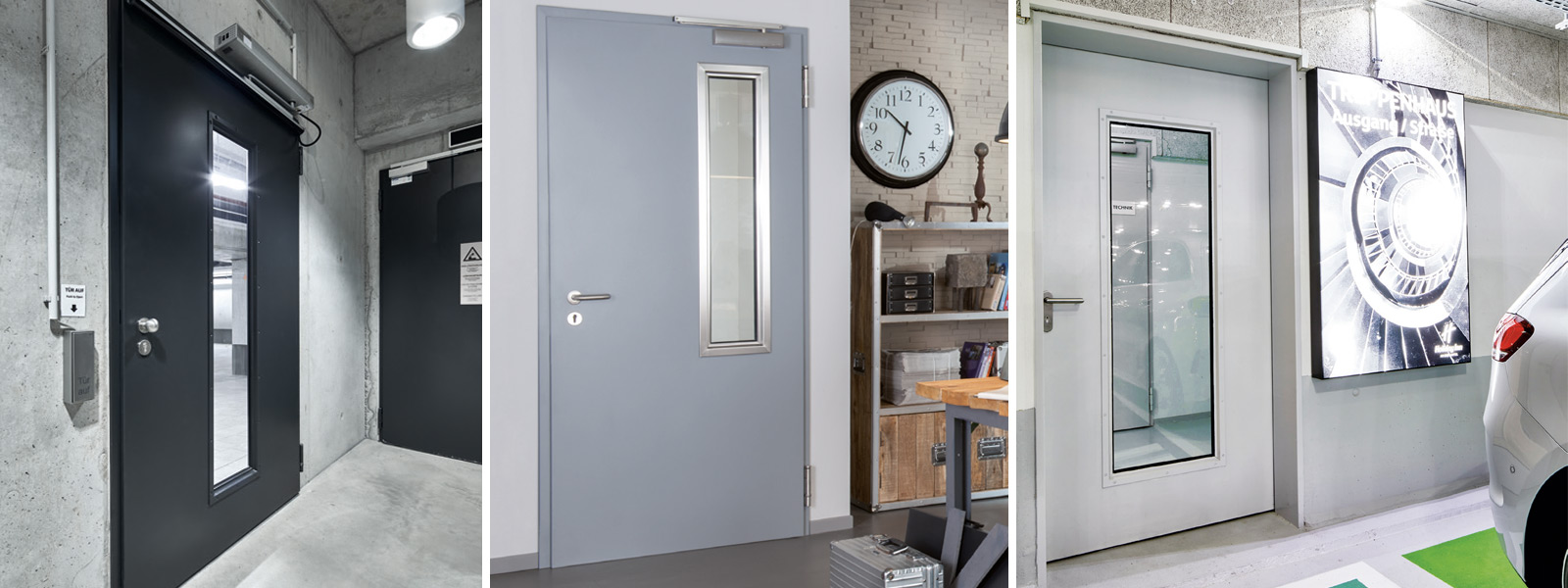

Novoferm Feuerschutztüren NovoPorta Premio mit hochwertigem Dickfalz stehen Ihnen in den Brandschutzklassen EI2 30, EI2 60 und EI2 90) für den Innen- und Außeneinsatz zur Verfügung.
Wohnlicher DickfalzMultifunktions-Stahltüren NovoPorta Premio wurden gezielt für den europäischen Markt entwickelt. Die Türen sind durch die durchgängig anspruchsvolle Erscheinung mit hochwertigen Dickfalz und einem 64 mm starkes Türblatt ideal für alle Anforderungen im modernen Objektbau geeignet.
Hohe FunktionalitätStahltüren NovoPorta Premio mit hochwertigem Dickfalz sind als Brandschutz- (bis EI2 90), Rauchschutz-, Sicherheits- (bis RC 4) , Schallschutz- (bis RW = 53 dB), Mehrzweck- und sogar als beschusshemmende Tür (FB 4, VPAM 6) erhältlich - für eine einheitliche Tür-Optik im gesamten Objekt.
Viele MontagevorteileBei der Tür-Serie stehen Ihnen viele schnelle, einfache und saubere Montageverfahren und Möglichkeiten der Zargenhinterfüllung zur Auswahl (Falz-Schraubmontage, Hinterfüllung mit Brandschutzschaum, ideale Trockenbaulösungen, Zargen mit werksseitigem Brandschutz,…).
Dickfalz
T30 (EI2 30)
EI2 60
T90 (EI2 90)
RS
Schalldämmend
RC2
RC3
RC4
T30-1/EI2 30-1 Premio
Klappe 1-flügelig
•
T30-1/EI2 30-1Premio
Tür 1-flügelig
EI2 30-1 Premio GE-Übergröße
T30-2/EI2 30-2 Premio
Tür 2-flügelig
EI2 30-2 Premio GE-Übergröße
EI2 60-1 Premio
EI2 60-1 Premio GE-Übergröße
EI2 60-2 Premio
EI2 60-2 Premio GE-Übergröße
T90-1/EI2 90-1 Premio
EI2 90-1 Premio GE-Übergröße
T90-2/EI2 90-2 Premio
EI2 90-2 Premio GE-Übergröße
Beschläge:3-teilige Konstruktionsbänder mit Kugellagerringen serienmäßig. Je Flügel zwei Bänder (> BRMHöhe 2.500 mm (> LD 2.458 mm) drei Bänder) im Standard weiß grundiert ähnlich RAL 9016; optional in Edelstahl, als 3D verstellbare Bänder in Stahl und Edelstahl oder als schlankes 3D-Edelstahl-Objektband (Obentürschließer erforderlich) lieferbar. Bei 1-flg. Türen bis max. BRM-Größe 1.250 x 2.250 mm (LD 1.166 x 2.208 mm) ein Konstruktionsband und ein Federband. Bei 2-flg. Türen je Flügel zwei Konstruktionsbänder. Alle BRM-Höhen > 2.500 mm (> LD 2.458 mm) standardmäßig mit drei Konstruktionsbändern je Flügel. Zwei Sicherungszapfen je Türflügel. PZ-Wechselschloss mit schwarzer Rundgriff-Drückergarnitur festdrehbar gelagert. Profilzylinder für Innentüren bauseits (Länge 85 mm, 35/50 mm). Bei Außentüren in Form eines Blindzylinders im Lieferumfang enthalten. 1-flg. Türen standardmäßig mit innenliegender Verstärkung für Obentürschließer auf Bandseite. Baurichtmaße > 1.250 x 2.250 mm (> LD 1.166 x 2.208 mm), sowie alle Türhöhen über 2500 mm (> LD 2.458 mm), im Standard mit Obentürschließer Geze TS 4000 F oder dormakaba TS 89 F (preisgleich auf Wunsch auch mit Novoferm Gleitschienen Türschließer NFGS 55) ausgeführt.
Zusätzlich bei 2-flg. Türen:Zwei Obentürschließer Geze TS 4000 F oder dormakaba TS 89 F sowie ein Schließfolgeregler. Flächenbündiger Mittelanschlag mit Mittelfalzdichtung. Standflügel mit Falztreibriegel, Verriegelung nach oben (optional nach oben und unten).
Zargen:Standard Eckzarge mit dreiseitigem EPDM-Dichtungsprofil ohne Bodeneinstand, 2,0 mm dick, Spiegelbreite 50 mm, wahlweise Umfassungszarge, zweiteilige Umfassungszarge Profil 2140B, Gegen- sowie Blockzarge für stumpfen Wandanschluss oder Blockzarge für Montage vor der Wand.
Schwellen:Standard A fußbodeneben, wahlweise B 1, B 2, B 3, BE-2 mit vierseitig umlaufendem Rahmen oder C 2 mit unterem Anschlag und Dichtung oder Dichtschwellen RS 1 mit absenkbarer Bodendichtung, (auch als verzögernd absenkbare RS1V), doppelter Schwelle RS 1 bzw. Höckerschwelle mit Auflaufdichtung RS 2.
Oberflächen:Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet) ähnlich RAL 9016. Optional Türblatt und Zarge auch mit Pulverbeschichtung im RAL-Farbton nach Wahl lieferbar.

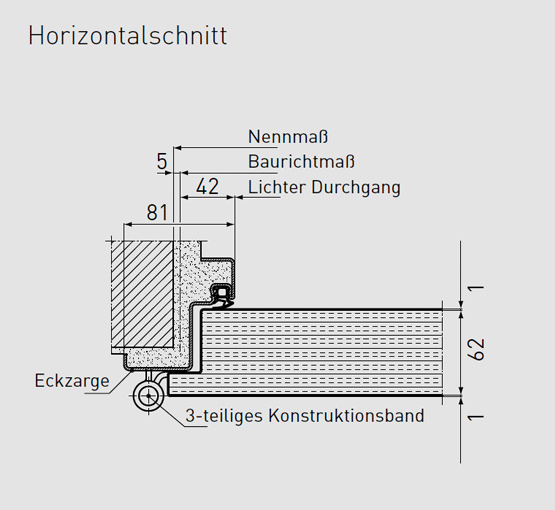

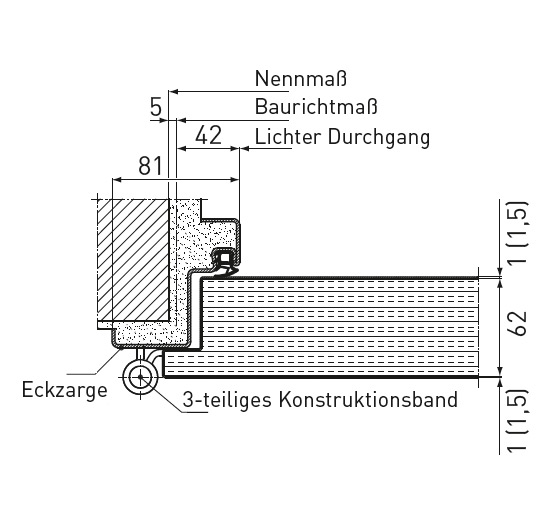

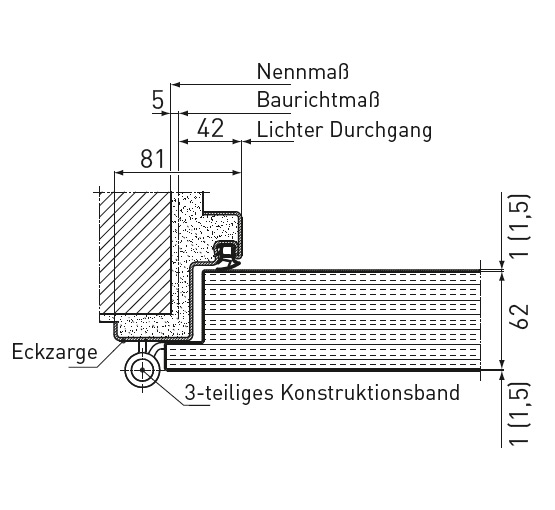

Horizontalschnitt, 1-flgl.

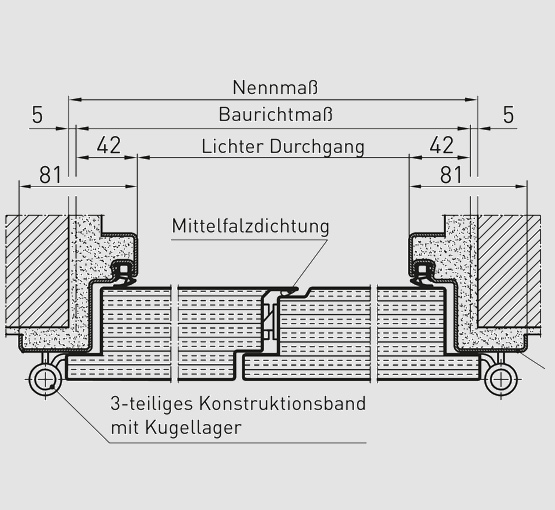

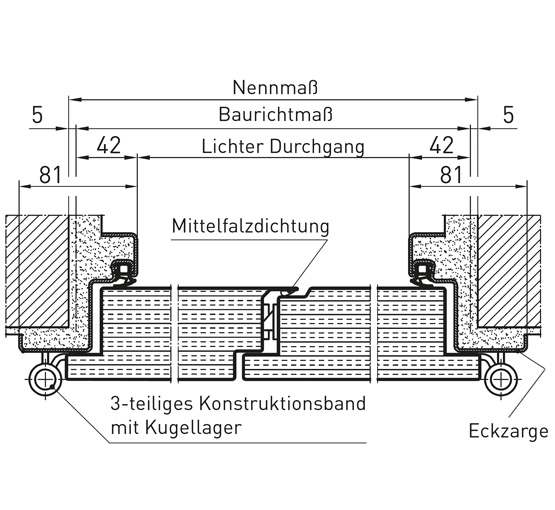

Horizontalschnitt, 2-flgl.

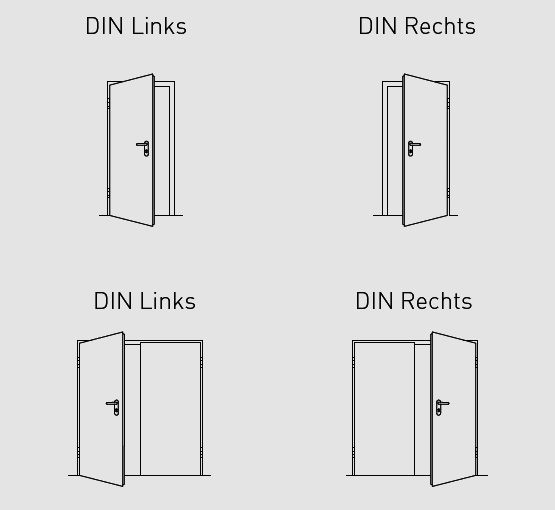

DIN Links / DIN Rechts

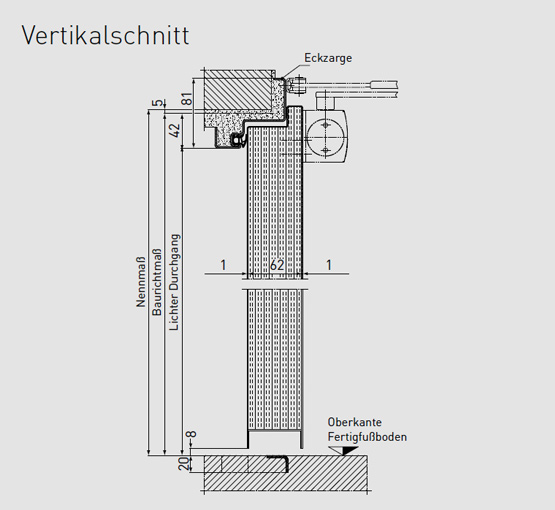

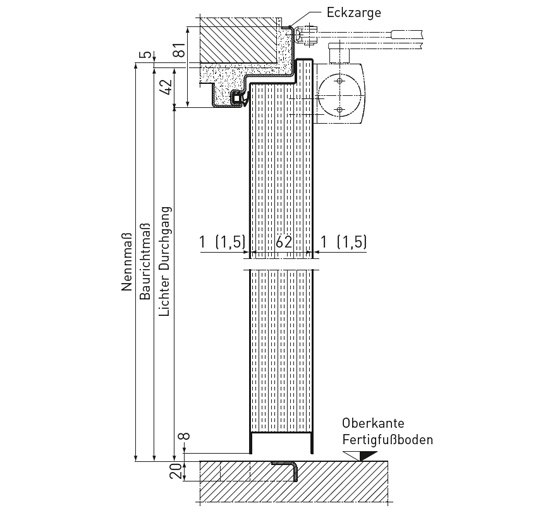

Vertikalschnitt

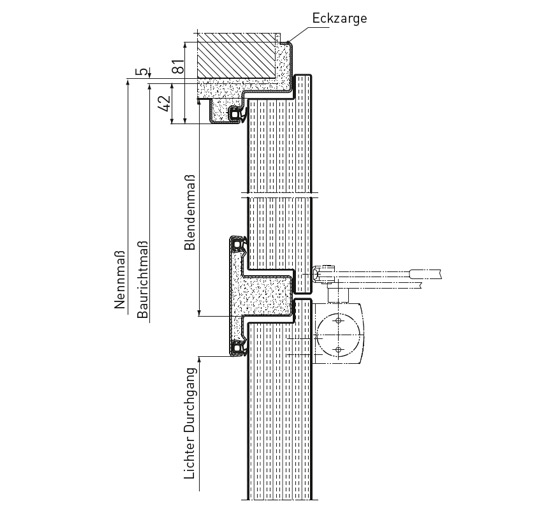

Vertikalschnitt mit Oberblende
Beschläge:3-teilige Konstruktionsbänder mit Kugellagerringen serienmäßig. Je Flügel zwei Bänder im Standard weiß grundiert ähnlich RAL 9016; optional auch in Edelstahl, als 3-D verstellbare Bänder in Stahl und Edelstahl, oder als schlankes 3-D Edelstahl-Objektband (bei Objektband ist immer ein Obentürschließer erforderlich) lieferbar. Bei den 1-flg. Türen bis max. BRM-Größe 1.000 x 2.125 mm (LD 916 x 2.083 mm) ein Konstruktionsband und ein Federband. Bei den 2-flg. Türen je Flügel zwei Konstruktionsbänder. Zwei Sicherungszapfen je Türflügel. PZWechselschloss mit schwarzer Rundgriff-Drückergarnitur festdrehbar gelagert. Profilzylinder für Innentüren bauseits (Länge 85 mm, 35/50 mm). Bei Außentüren in Form eines Blindzylinders im Lieferumfang enthalten. 1-flg. Türen standardmäßig mit innenliegender Verstärkung für Obentürschließer auf Bandseite. Baurichtmaße > 1.000 x 2.125 mm (> LD 916 x 2.083 mm) im Standard mit Obentürschließer Geze TS 4000 F oder dormakaba TS 89 F (preisgleich auf Wunsch auch mit Novoferm Gleitschienen Türschließer NFGS 55) ausgeführt.
Zusätzlich bei 2-flg. Türen:Zwei Obentürschließer Geze TS 4000 F oder dormakaba TS 89 F sowie ein Schließfolgeregler. Flächenbündiger Mittelanschlag mit Mittelfalzdichtung. Standflügel mit Falztreibriegel, Verriegelung nach oben und unten.
Zargen:Standard: Eckzarge mit dreiseitigem CR-Dichtungsprofil ohne Bodeneinstand, 2,0 mm dick, Spiegelbreite 50 mm, wahlweise Umfassungszarge, zweiteilige Umfassungszarge Profil 2140B, Gegenzarge sowie Blockzargen für stumpfen Wandanschluss.
Schwellen:Standard A fußbodeneben, wahlweise B1, B2, B3, BE-2 mit vierseitig umlaufenden Rahmen oder C2 mit unterem Anschlag oder Dichtschwellen RS1 mit absenkbarer Bodendichtung (auch als verzögernd absenkbare RS1V) oder doppelter Schwelle RS1.
Beschläge:3-teilige Konstruktionsbänder mit Kugellagerringen serienmäßig. Je Flügel zwei Bänder im Standard weiß grundiert ähnlich RAL 9016; optional in Edelstahl, als 3D verstellbare Bänder in Stahl und Edelstahl oder als schlankes 3D-Edelstahl-Objektband lieferbar. Zwei Sicherungszapfen je Türflügel bis BRM-Höhe 2.125 mm (LD 2.083 mm), ab Höhe 2.126 mm (LD 2.084 mm) drei Sicherungszapfen. Im Standard mit Obentürschließer Geze TS 4000 F oder dormakaba TS 89 F (preisgleich auf Wunsch auch mit Novoferm Gleitschienen Türschließer NFGS 55) ausgeführt. PZ-Wechselschloss mit schwarzer Rundgriff-Drückergarnitur festdrehbar gelagert. Profilzylinder für Innentüren bauseits (Länge 85 mm, 35/50 mm). Bei Außentüren in Form eines Blindzylinders im Lieferumfang enthalten.
Zusätzlich bei 2-flg. Türen:Zweiter Obentürschließer Geze TS 4000 F oder dormakaba TS 89 F sowie ein Schließfolgeregler. Flächenbündiger Mittelanschlag mit Mittelfalzdichtung. Standflügel mit Falztreibriegel, Verriegelung nach oben und unten.
Zargen:Standard Eckzarge mit dreiseitigem CR-Dichtungsprofil ohne Bodeneinstand, 2,0 mm dick, Spiegelbreite 50 mm, wahlweise Umfassungszarge, zweiteilige Umfassungszarge Profil 2140B, Gegen- sowie Blockzarge für stumpfen Wandanschluss.
Schwellen:Standard A fußbodeneben, wahlweise B 1, B 2, B 3, BE-2 mit vierseitig umlaufendem Rahmen oder C 2 mit unterem Anschlag oder Dichtschwellen RS 1 mit absenkbarer Bodendichtung (auch als verzögernd absenkbare RS1V) oder doppelter Schwelle RS 1.
Oberflächen:Türblatt und Zarge verzinkt und grundiert (pulverbeschichtet) ähnlich RAL 9016. Optional Türblatt und Zarge auch mit Novoferm Design-Oberfläche lieferbar.
In dieser Animation werden die Highlights und Möglichkeiten von Novoferm Multifunktions-Stahltüren in visuell ansprechender und komprimierter Form vorgestellt.
Weitere Animationen finden Sie unter:
https://www.youtube.com/NovofermVideos

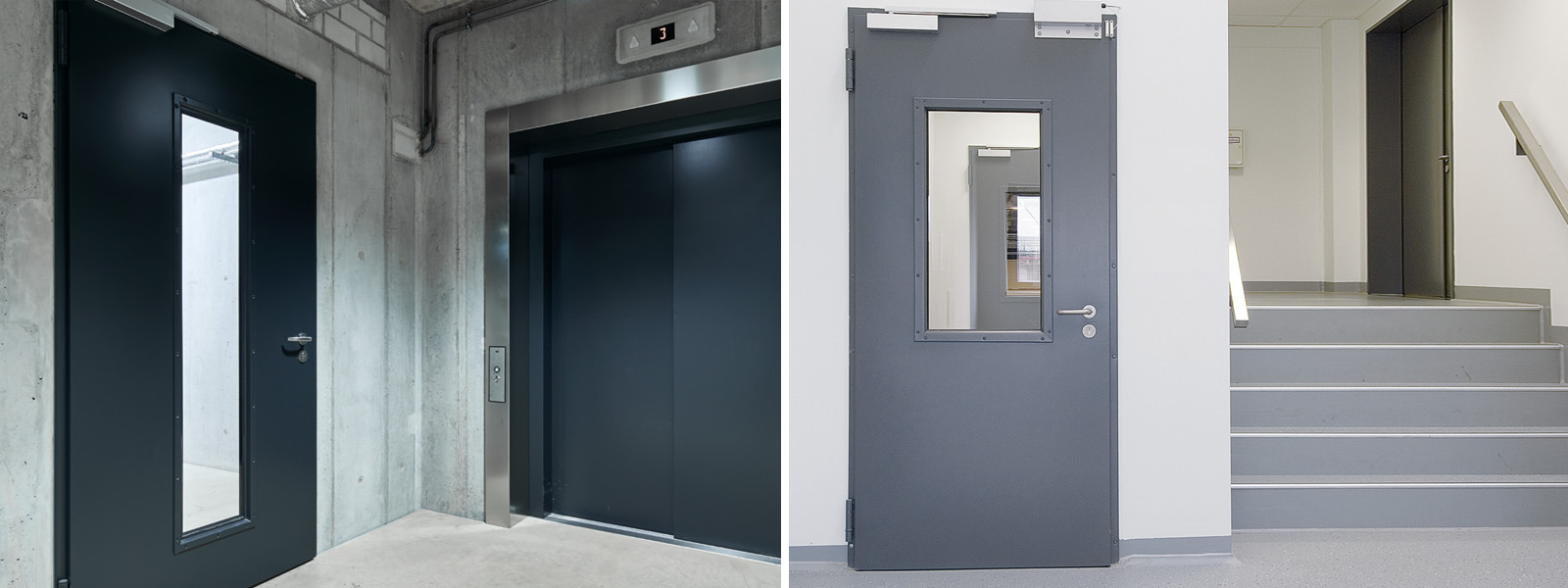

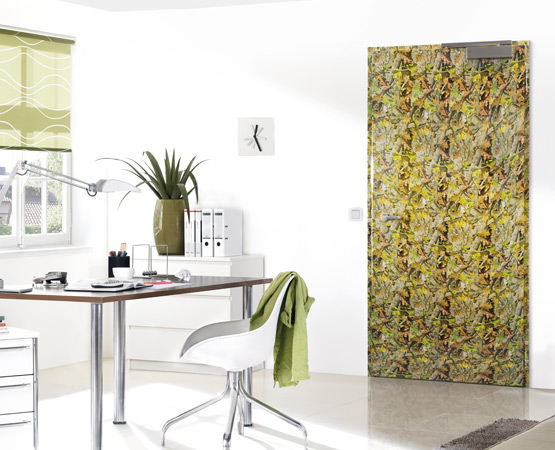

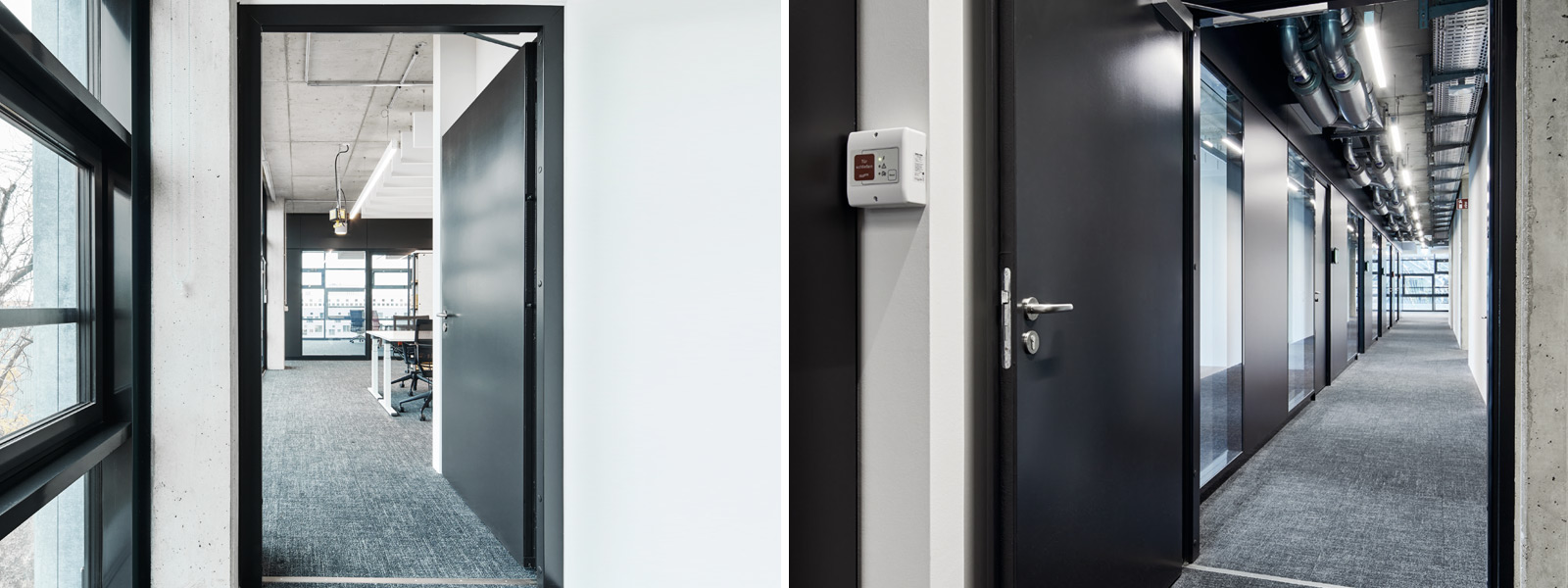

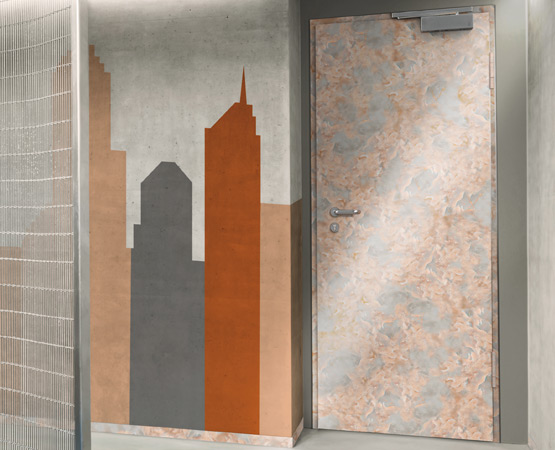

DIE PREMIO BRINGT FARBE INS OBJEKTTüren sorgen für ein einladendes Entrée. Deshalb ist Novoferm schon bei der verkehrsweißen Pulvergrundierung ein hochwertiger Eindruck wichtig. Zusätzlich laden vielfältige Designvarianten und RAL-Farben nach Wahl dazu ein, weitere harmonische Akzente zu setzen, die einem Gebäude auch inhaltlich die unverwechselbare Note geben. Die Auswahldesigns können auf Innen- und Außenseiten oder auch je Türflügel unterschiedlich gewählt werden.

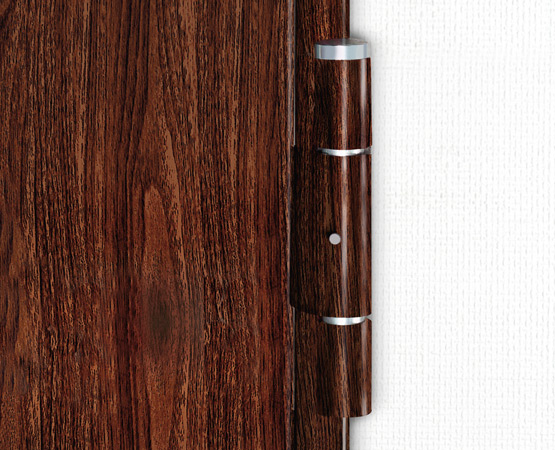

Auf Wunsch werden sogar die Bänder im Türdesign coloriert.
Exklusives Aussehen mit ausgereifter Novoferm Technik – das ergibt mit Sicherheit stimmige Gesamtbilder, die den Betrachter beeindrucken.
Türen können dadurch optisch in die Wand integriert werden, wobei die gestalterischen Möglichkeiten eine riesige Vielfalt bieten.
Diese Vielfalt besteht bei Novoferm aus Türblatt, Zargenoptik und den Bändern, die als Einheit oder jeweils unterschiedlich designed werden können.
So entsteht im Zusammenspiel zwischen Optik und Sicherheit eine Perfektion, die in jeder Hinsicht beeindruckt.

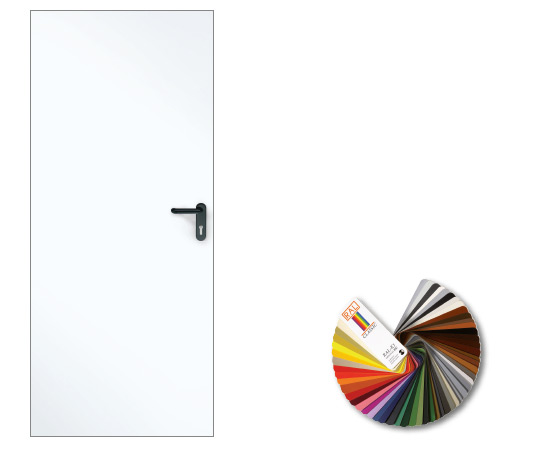

Die hochwertige Novoferm Grundierung in Verkehrsweiß (RAL 9016) wirkt schon bei Lieferung sehr angenehm.
Vielen Bauherren scheint sie optisch so ansprechend, dass in Einbausituationen, bei denen keine Korrosionsgefahr besteht, Verkehrsweiß die Farbe der Wahl ist.
Lichtecht und durch die matte oder hochglänzende Klarlackversiegelung äußerst kratzfest, können Sie die Premio vielfältig und attraktiv gestalten.

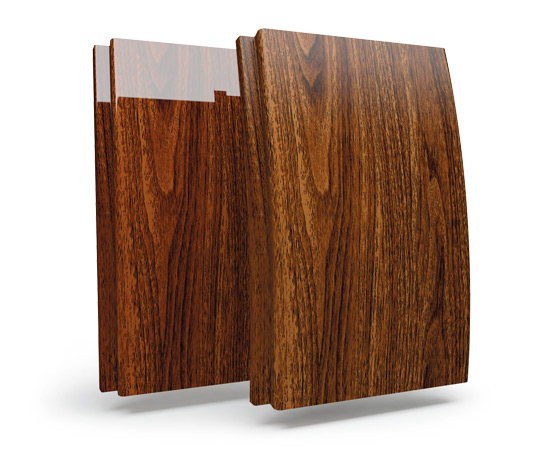

Von industriellem Charme bis hin zu Räumen mit wohnlicher Atmosphäre: Die Außen- und Innenseite, die einzelnen Türflügel und sogar die Bänder lassen sich dabei mit individuellen Designs versehen.
Wir führen eine große Anzahl attraktiver Auswahldesigns mit matter (M) oder hochglänzender (H) Klarlackversiegelung.
Die Wahl der Verglasung hat großen Einfluss auf die optische Wirkung einer Tür, folgt aber zunehmend auch steigenden Anforderungen an die Energieeffizienz. Als einziger Hersteller bieten wir heute für die Premio- und Plano-Mehrzwecktüren-Bauarten ausschließlich ISO-Verglasungen mit stark verbesserten Wärmedurchgangskoeffizienten von Ug 1,1 bis 1,3 W/(m2K) je nach gewählter Glasart gemäß DIN EN ISO 10077-1 an.
Je nach Ausstattung können Sie die NovoPorta Premio MZ mit folgenden Verglasungsarten wählen (siehe Tabelle):Standard- und Sonderverglasungen als ISO-Glas mit besonders niedrigen Wärmedurchgangskoeffizienten gemäß EN ISO 10077-1. Selbstverständlich auch als Sicherheitsgläser in VSG- oder ESG-Aufbau.
Darüber hinaus auch Ornamentgläser im Floatglas-Aufbau, in drei verschiedenen Designs:Mastercarré, Masterligne und Milchglas (siehe Abbildungen unten) zur individuellen Gestaltung.Diese streuen das Licht in unterschiedlichen Abstufungen und schützen so vor indiskreten Blicken.
MZ-1einflügelig
MZ-2zweiflügelig
Bei Verglasung ist die gesicherte Glasleiste standardmäßig auf der Bandseite (auftragsbezogen auch auf der Bandgegenseite) möglich. /* Arbeitsstättenrichtlinien und Unfallverhütungsvorschriften beachten.

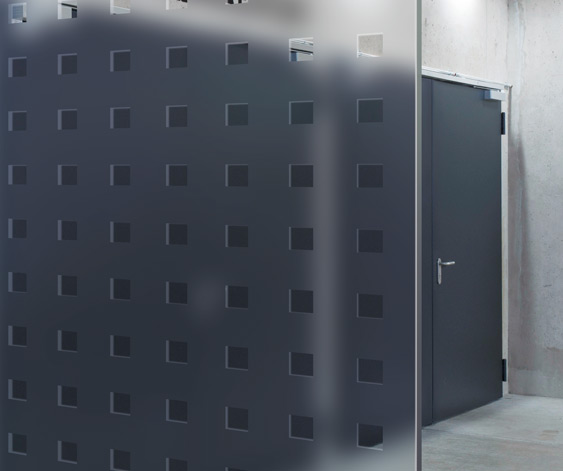

Mastercarré

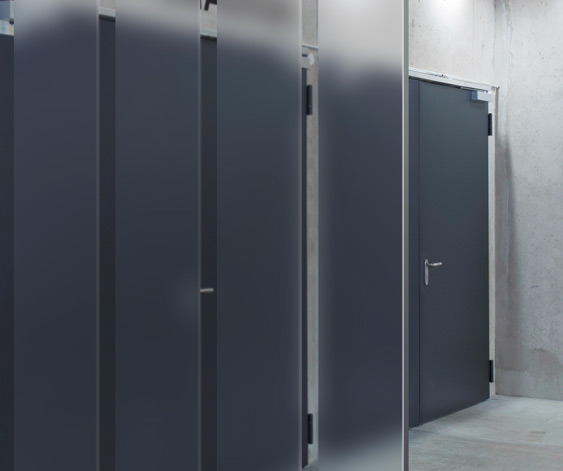

Masterligne

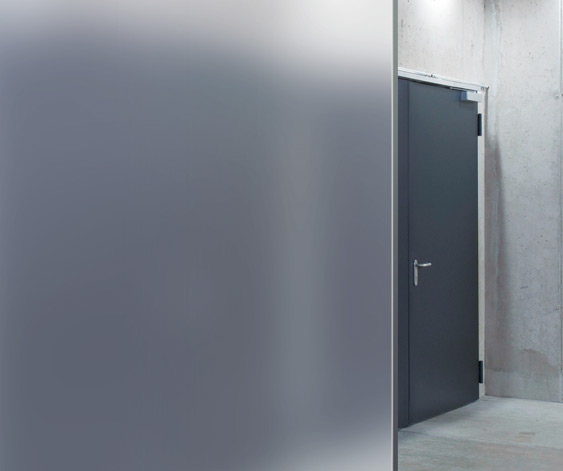

Mattfolie (Milchglas)

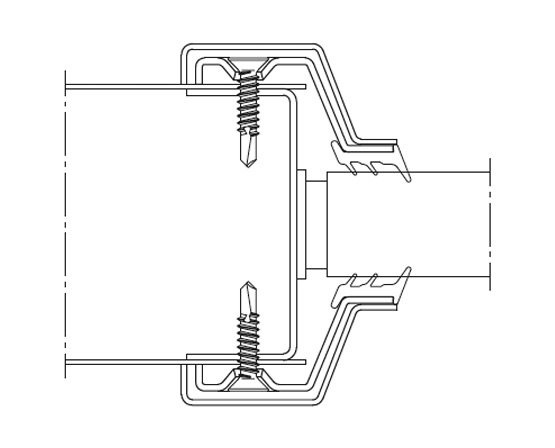

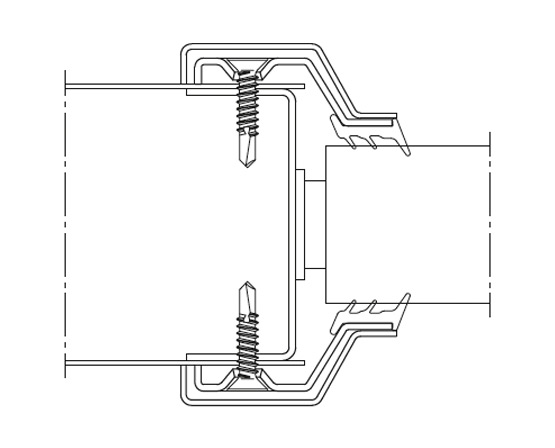

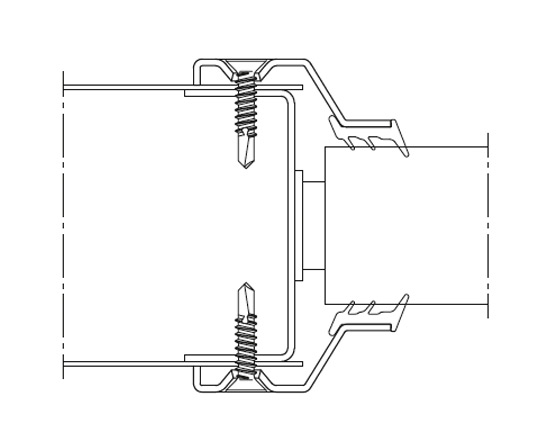

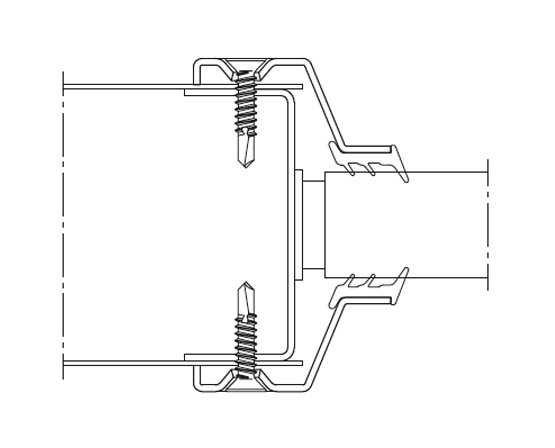

STAHLPROFIL FÜR SICHTBARE VERSCHRAUBUNGDie robusten Stahl-Glashalteleisten der NovoPorta Premio sind immer gleich breit, unabhängig ob EI2 30-, EI2 60-, EI2 90-, MZ- oder Sicherheitstür-Ausführung. Damit bleibt auch hinsichtlich der Verglasung die einheitliche Türoptik im ganzen Objekt erhalten.
Material: Stahl

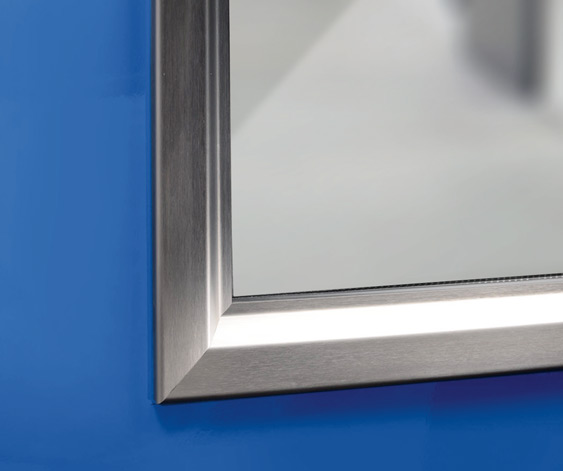

ELEGANTE ABDECKLEISTEN AUS EDELSTAHLWer noch mehr Wert auf den optischen Eindruck legt, entscheidet sich für elegante Abdeckleisten aus Edelstahl. Diese werden einfach über der Standard-Glashalteleiste angebracht und werten eine Premio mit Verglasung optisch noch weiter auf.
Material: Edelstahl, lieferbar für eckige und runde Verglasung
Lieferbare Glasarten:Verglasung F30 klar für Inneneinsatz und Außeneinsatz

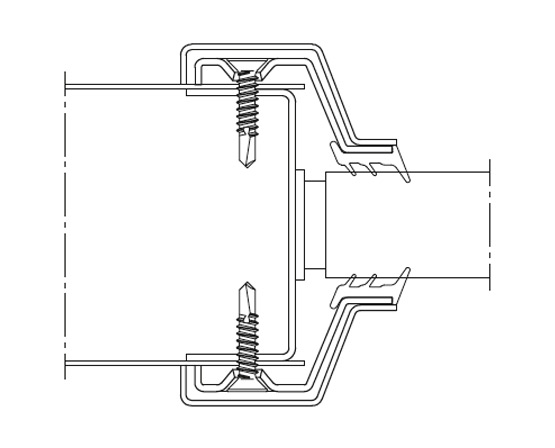

Verglasungsprofile aus StahlFür rechteckige und runde Norm- und Sonderverglasung
Verglasungsprofile mit zusätzlichen Edelstahl-AbdeckprofilenFür rechteckige und runde Norm- und Sonderverglasung
Lieferbare Glasarten:Verglasung F90 klar für Inneneinsatz und Außeneinsatz
Lieferbare Glasarten:Ausschließlich mit ISO-Verglasung lieferbar
1) Die aufgeführten F30/F60/F90- Brandschutzgläser sind standardmäßig nur für den Inneneinsatz, UV-Beständig nach DIN EN ISO 12543-4 Abschnitt 6, auch für Bereiche mit Sonneneinstrahlung geeignet. Für den Einsatz in der Außenanwendung stehen spezielle UV-Beständige F30 und F90 Brandschutzgläser, ebenfalls nur mit einem monolithischen Glasaufbau (kein ISO-Glas!), zur Verfügung. Diese Gläser sind somit nur für Einbaubereiche geeignet, für die keine Wärmeschutzanforderungen bestehen, und sind zwingend auch vor direkter Bewitterung – insbesondere Schlagregen – zu schützen.
2) Standard-Stahlverglasungsprofile sind beidseitig sichtbar geschraubt. Bei MZ-Türen auf der Gefahrenseite / Außenseite zusätzlich gesichertStandard-Stahlverglasungsprofile sind beidseitig sichtbar geschraubt. Bei MZ-Türen auf der Gefahrenseite / Außenseite zusätzlich gesichert.

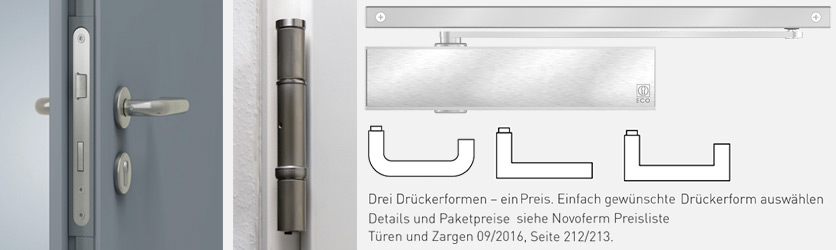

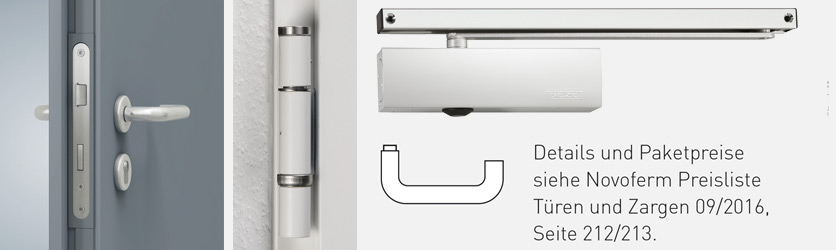

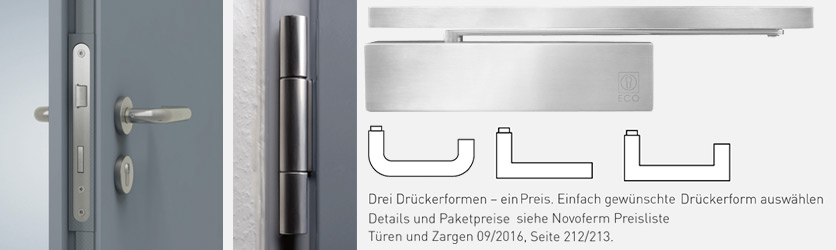

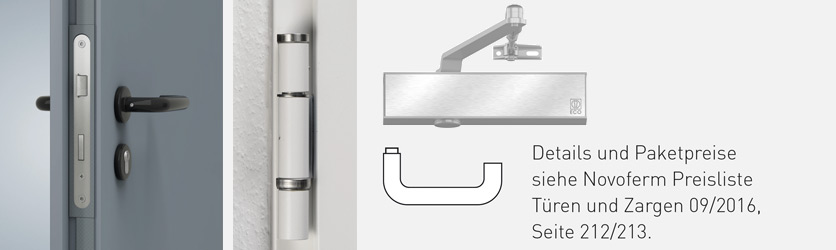

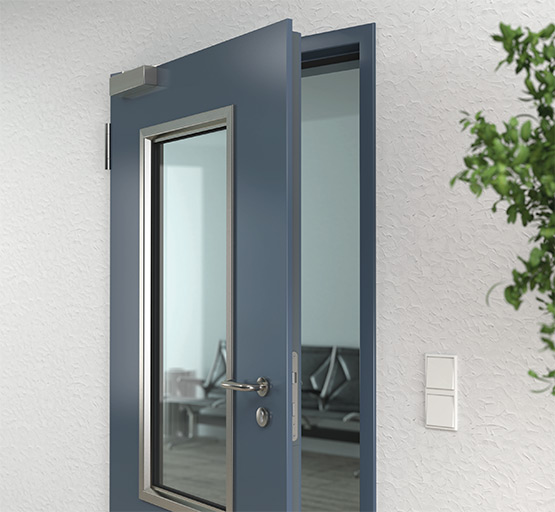

VIER AUSSTATTUNGSPAKETE FÜR EINFLÜGELIGE PREMIO TÜRENHochwertige Dickfalztüren, besonders vorteilhaft konfiguriert und kalkuliert. Die NovoPorta Premio beeindruckt seit Ihrer Markteinführung mit ihrem ausgeprägten Variantenreichtum. Mit den neuen Ausstattungspaketen für Feuerschutz-, Rauchschutz- oder Mehrzwecktüren kommen nun vier besondere Varianten hinzu. Wählen Sie einfach rechts eine Kombination aus Schloß, Beschlägen, Bändern und Obentürschließer aus und profitieren Sie von bis zu 23 % Preisvorteil*. Alle weiteren Ausstattungsoptionen der Premio bleiben im Rahmen der jeweiligen Zulassung frei hinzu konfigurierbar.
Attraktive Ausstattungspakete für einflügelige Premio-TürenUnsere Premio-Ausstattungspakete sind fein abgestimmt und nur in Verbindung mit einer Türbestellung erhältlich. Bei allen vier Ausstattungspaketen sind Änderungen in den jeweiligen Komponenten leider auch gegen Mehrpreis nicht möglich. Einzige Ausnahme: Beim Schloss kann eine Aufbuchung auf Antipanikschlösser nach DIN EN 179 erfolgen (gg. Mehrpreis laut Preisliste).Edelstahlstulp und Rundrosetten im StandardSollte das dabei ausgewählte Antipanikschloss im Standard nicht bereits mit einem Edelstahlstulp versehen sein, erhalten Sie diesen ohne Mehrpreis dazu. Für den Entfall des ursprünglichen Standard-Paket-Einsteckschlosses mit Edelstahlstulp kann leider kein Minderpreis gewährt werden.Beschlagsvorrichtung uvm. im Preis enthalten.Bei Ausführung mit Antipanikschlössern erfolgt eine Antipanik-Beschlagsausführung mit geteiltem Drückerstift ohne zusätzlichen Mehrpreis. Auch die Beschlagsvorrichtung für Rundrosetten ist im Paketpreis enthalten.
Bis zu 23% Preisvorteil*
Einsteckschloss mit WechselBMH 1000 PZW mit EdelstahlstulpRundgriff-Drückergarnitur/Wechselgarnitur ²)ECO OGL-Gleitlagertechnik Typ D-110 FSU-Form schwarz – glänzend – mit Rundrosetten3-teilige Standardbänder verzinkt (nicht 3D)Standard Scherenarm-ObentürschließerECO TS 50 oder GEZE TS 4000 oder DORMA TS 89, silberfarbig ¹)
Bis zu 20% Preisvorteil*
Einsteckschloss mit WechselBMH 1000 PZW mit EdelstahlstulpRundgriff-Drückergarnitur/Wechselgarnitur ²)ECO OGL-Gleitlagertechnik Typ D-110 FSU-Form Aluminium F1 eloxiert – mit Rundrosetten3-teilige Standardbänder verzinkt (nicht 3D)Standard Gleitschienen-ObentürschließerNovoferm NFGS 55, silberfarbig ¹)
Einsteckschloss mit WechselBMH 1000 PZW mit EdelstahlstulpRundgriff-Drückergarnitur/Wechselgarnitur ²)ECO OGL-Gleitlagertechnik Typ D-110 FSU-Form. Edelstahl – mit Rundrosetten3-teilige Edelstahlbänder geschliffen (nicht 3D)Gleitschienen-ObentürschließerECO TS 61 B (EN 2-5), oder GEZE TS 5000, oder DORMA TS 93 Basic, silberfarbig ¹)
Bis zu 15% Preisvorteil*
Einsteckschloss mit WechselBMH 1000 PZW mit EdelstahlstulpRundgriff-Drückergarnitur/Wechselgarnitur ²)ECO OKL-Kugellagertechnik Typ D-110 FSU-Form. Edelstahl – mit Rundrosetten3-teilige Edelstahl-Objektbänder geschliffen(3D-verstellbar – schlanke Bauform)Gleitschienen-ObentürschließerECO TS 61 B (EN 2-5) Fullcover, Edelstahl ¹)
¹) Alle Obentürschließer nur für Normalmontage auf der Bandseite²) Wechselgarnitur jeweils mit geradem Flachkopf* im Vergleich zu Listenpreisen bei Einzelbestellung
Bis zu 21% Preisvorteil*
Einsteckschloss mit WechselBMH 1000 PZW mit EdelstahlstulpRundgriff-Drückergarnitur/Wechselgarnitur ²)ECO OGL-Gleitlagertechnik Typ D-110 FSU-Form. Aluminium F1 eloxiert – mit Rundrosetten3-teilige Standardbänder verzinkt (nicht 3D)Standard Gleitschienen-ObentürschließerNovoferm NFGS 55, silberfarbig ¹)
Einsteckschloss mit WechselBMH 1000 PZW mit EdelstahlstulpRundgriff-Drückergarnitur/Wechselgarnitur ²)ECO OKL-Kugellagertechnik Typ D-110 FSU-Form. Edelstahl – mit Rundrosetten3-teilige Edelstahl-Objektbänder geschliffen. (3D-verstellbar – schlanke Bauform)Gleitschienen-ObentürschließerECO TS 61 B (EN 2-5) Fullcover, Edelstahl ¹)
¹) Alle Obentürschließer nur für Normalmontage auf der Bandseite²) Wechselgarnitur jeweils mit geradem Flachkopf* im Vergleich zu Listenpreisen bei Einzelbestellun
BestellmaßeBaurichtmaße
Nennmaße
LichteDurchgangsmaße
Widerstandsklasse / Typ
Bezeichnung
NovoPorta Premio EI2 30-1
einflügelig
einflügelig / Übergröße GE3)
500 – 1.375 (416– 1.291)
1.376– 1.500 (1.292-1.416)
715 – 2.500 (673– 2.458)
2.501– 3.000 (2.459–2.958)
3.500
-
2.500
64
1,0
(wahlweise 1,5)
(1,5 im Prüfverfahren)
links oder rechts
> 115
> 175
≥ 100
≥ 140
≥ 150
≥ 175
≥ 130
1,5
1,6
ca. 40 dB RwP
ca. 39 dB RwP
RC 2
RC 3
RC 4
RC 2 im Prüfverfahren
EI2 30 / CE
NovoPorta Premio EI2 30-2
zweiflügelig
zweiflügelig / Übergröße3)
Baurichtmaß (BRM) Breite min. - max.
(Lichter Durchgang (LD))
1.170 – 2.500(1.086–2.416)
1.750 – 2.500(1.708–2.458)
2.501 – 3.000(2.459–2.958)
Gehflügel
ca. 37 dB RwP
NovoPorta Premio EI2 60-1
NovoPorta Premio EI2 60-2
563 – 1.375(479 – 1.291)
1.250 – 2.500(1.166 – 2.416)
1.594 – 2.500(1.552 – 2.458)
1.750 – 2.500(1.708 – 2.458)
600 - 1.228
525 - 1.228
ca. 35 dB RwP
EI2 60 / CE
NovoPorta Premio EI2 90-1
NovoPorta Premio EI2 90-2
500 - 1.375(416 - 1.291)
1.170 - 2.500(1.086 - 2.416)
715 - 2.500(673 - 2.458)
1.750 - 2.500(1.708 - 2.458)
1,7
1,8
EI2 90 / CE

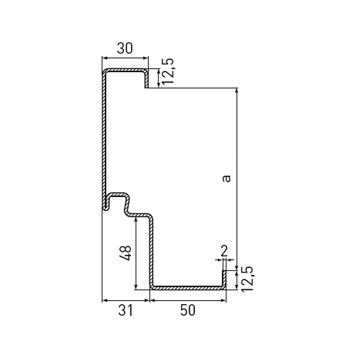

ÜBERSICHT ZARGEN

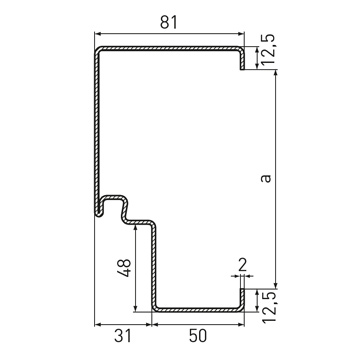

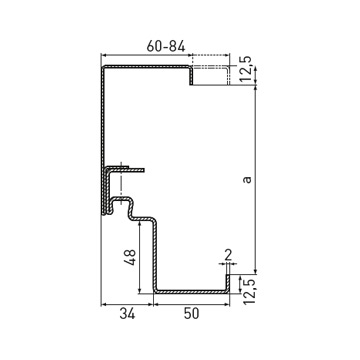

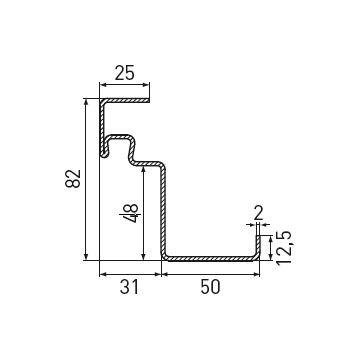

Eckzarge
Eckzarge mit Ergänzungszarge
Eckzarge mit Gegenzarge
Blockzarge Typ 1WandeckeMontage in der Laibung
Blockzarge Typ 1.1WandeckeMontage in der Laibung
Blockzarge Typ 2 mit BesatzprofilMontage in der Laibung
Blockzarge Typ 3Montage vor der Wand

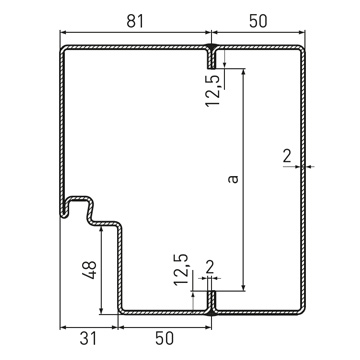

Umfassungszarge

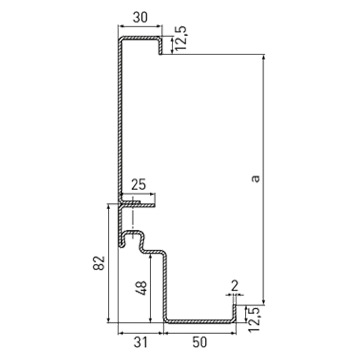

Umfassungszarge zweiteilig, Typ 2140B

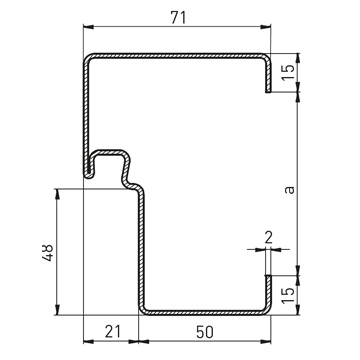

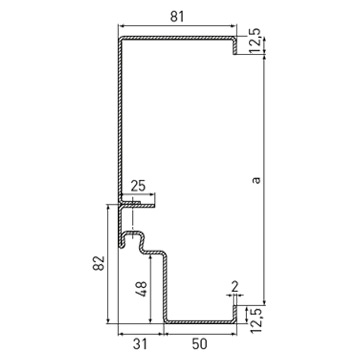

a = Maulweite der Zarge

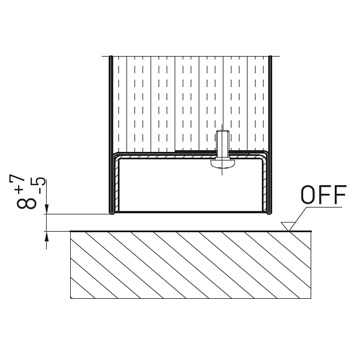

A Schwelle fußbodeneben

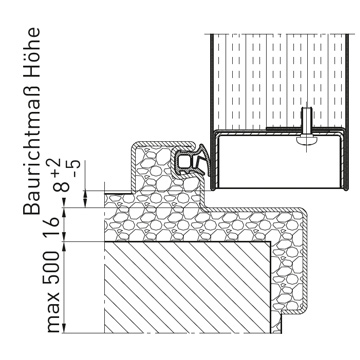

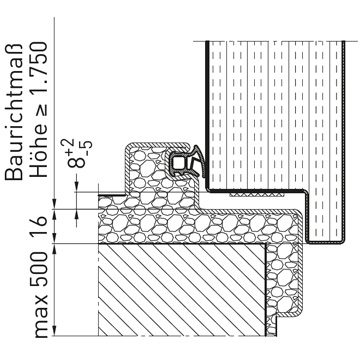

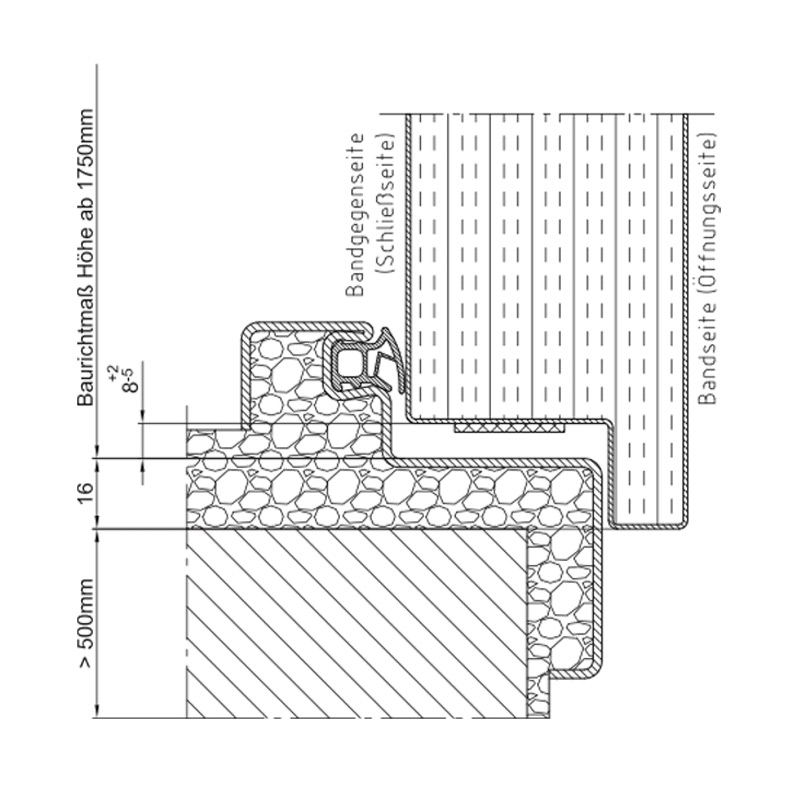

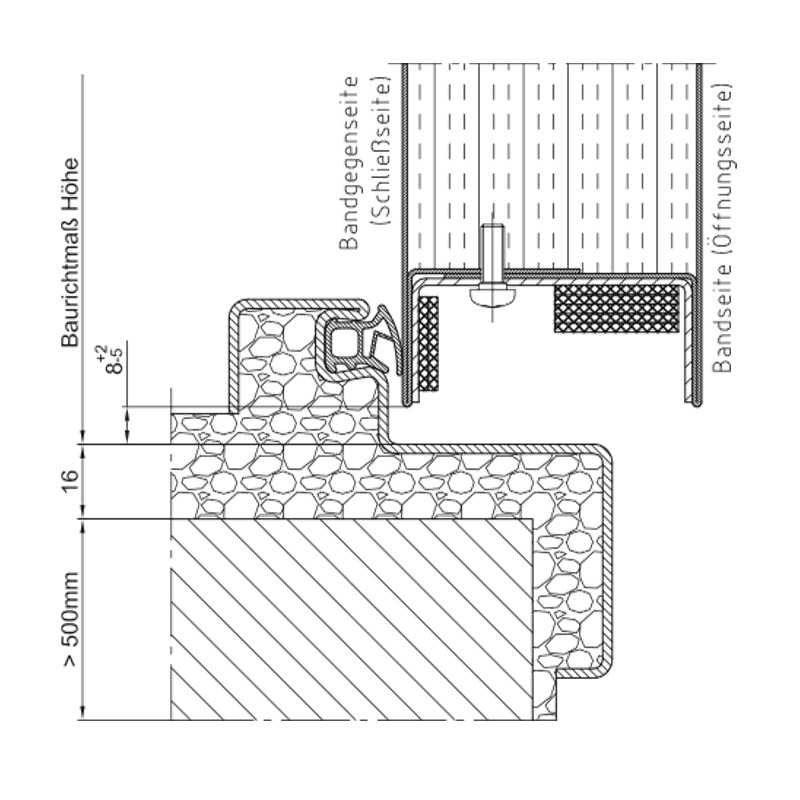

B1Schwelle für Türen ab BRM-Höhe 1.750 mm 4-seitig umlaufender Rahmen (Türblatt und Zarge 4-seitig umlaufend)

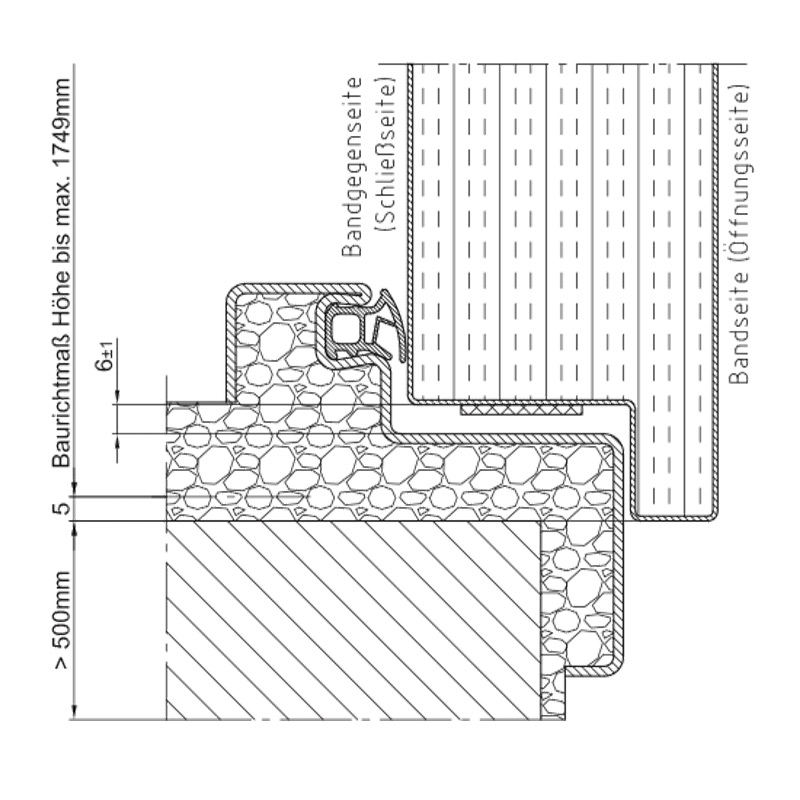

B1Schwelle nur für Wandklappen bis BRM-Höhe 1.749 mm 4-seitig umlaufender Rahmen (Türblatt und Zarge 4-seitig umlaufend)

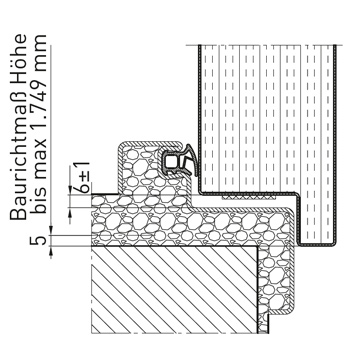

B2Schwelle für kleine Türen bis BRM-Höhe 1.749 mm und Türen ab BRM-Höhe 1.750 mm 4-seitig umlaufender Rahmen (Zarge 4-seitig umlaufend)
B3Schwelle mit 4-seitig umlaufendem Rahmen

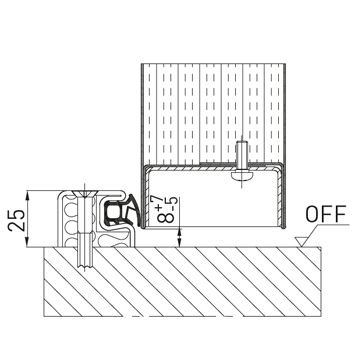

BE-2Schwelle mit 4-seitig umlaufendem Rahmen

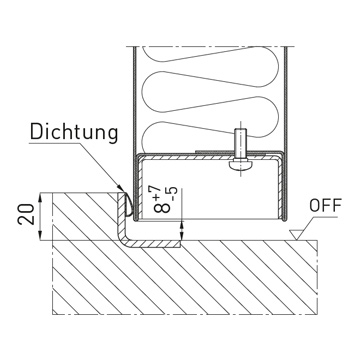

C 2Schwelle mit unterem Anschlag und Dichtung

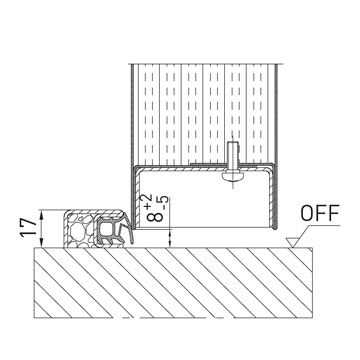

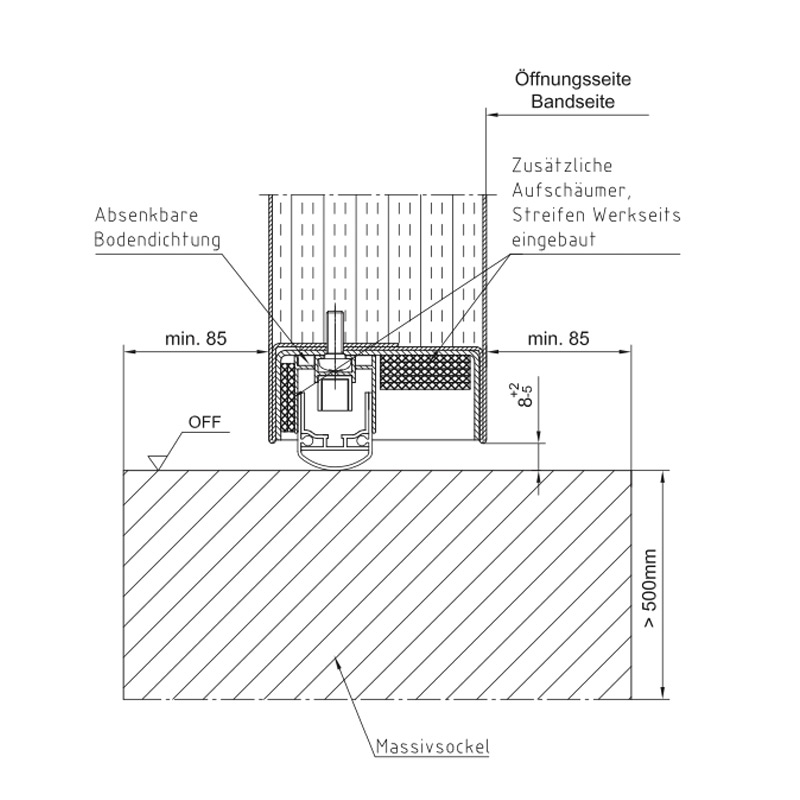

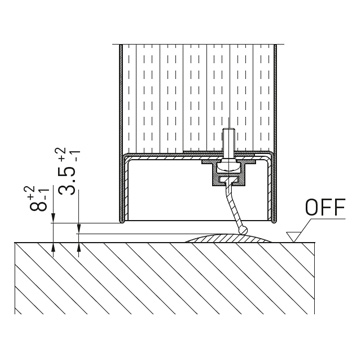

RS1 / RS1Vabsenkbare Bodendichtung

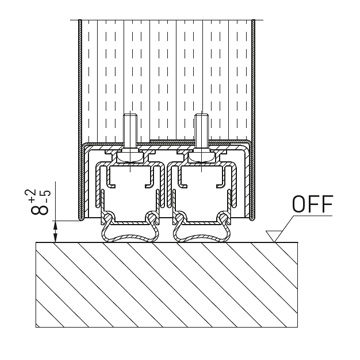

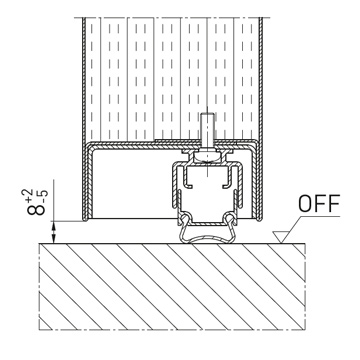

2 x RS1doppelt absenkbare Bodendichtung
RS2Dichtungsschwelle / Höckerschwelle
RS3 Schwelle1)
B1 Schwelle für Türen mit 4-seitig umlaufenden Rahmen (Türblatt und Zarge 4-seitig umlaufend)
B2 Schwelle mit 4-seitig umlaufenden Rahmen (Zarge 4-seitig umlaufend / Türblatt 3-seitig2)
B1 Schwelle für Wandklappen mit 4-seitig umlaufenden Rahmen (Türblatt und Zarge 4-seitig umlaufend)
1) Weitere RS3-Schwellenvarianten in Verbindung mit unteren Promatplatten, oder mit Stahlwinkeln, sowie auf Doppelböden, auf Anfrage möglich.2) Ausschließlich für 1-flg. Premio EI2 30 bis max. BRM 1.375 x 2.500 mm verfügbar.
IN JEDEM UMFELD ATTRAKTIV, IN VIELEN WÄNDEN FIX MONTIERT!Bei Stahltüren der Baureihe NovoPorta Premio stehen Ihnen verschiedene, durchweg schnelle, einfache und saubere Montageverfahren und Möglichkeiten zur Zargenhinterfüllung zur Auswahl.
EINE ZARGE – ALLE MÖGLICHKEITEN.
Das gibt es nur bei Novoferm.Türen montieren ohne aufwändige Zargenhinterfüllung am Bau. Wer möchte das nicht?Mit dem EasyFit-System von Novoferm ist das jetzt ganz einfach möglich. Dazu wird die Standard-Eckzarge mit werkseitig vormontierten Spezialaufschäumern so vorbereitet, das sich diese im Brandfall so ausdehnen, dass der Zwischenraum zwischen Zarge und Wand zuverlässig abgedichtet wird. Damit ist eine 30-minütige Feuerwiderstandszeit gewährleistet. Alle sonst üblichen Hinterfüllungsarbeiten, die ja stets mit zusätzlichem Aufwand verbunden sind, können entfallen. Das macht sich besonders im Trockenbau bemerkbar, wo es mehr denn je auf Zeit und Schnelligkeit ankommt. Mit EasyFit-Eckzargen sind Sie unabhängig von zusätzlichen Materialien, Umgebungstemperaturen, Trocknungszeiten oder Wasseranschlüssen.
Und ganz wichtig: Die Fehlerquote wird auf ein Minimum reduziert. Falsches oder falsch eingebrachtes Material kann es mit EasyFit nicht geben. Und da das EasyFit-System eine Ergänzung des bekannten und universell verwendbaren Zargenbaukastens der NovoPorta Premio ist, muss auch bei der Montage nichts Neues und nichts Besonderes beachtet werden – sicherer geht nicht!
Also dann, anschrauben und fertig. Das ist EasyFit von Novoferm.
Intumeszierendes Brandschutzmaterial, das bei Feuer aufschäumt und den Zwischenraum zwischen Zarge und Wand zuverlässig abdichtet und damit brandschutztechnisch schützt.
NovoPorta Premio Brandschutztüren mit EasyFit-Eckzargen eignen sich vor allem im Trockenbau mit Stahl-Ständerwänden min. F30-A inkl. 2-teiliger Umfassungszarge 2140B und Obentürschließer. Auch im Sichtmauerwerk und Sichtbeton vereinfacht das EasyFit-System mit Falz-Schraubmontage, inkl. Montageset (Schrauben, Dübel, Obentürschließer und selbstklebendes Kunststoff-Abdeckprofil) die Montage. Die Ergänzung mit der Gegenzarge 2140B zu einer 2-teiligen Umfassungszarge ist optional. Das Lieferprogramm umfasst Varianten für 1- und 2-flügelige Türen im gesamten Größenbereich der Premio bis 1.375 x 2.500 mm/ 2.500 x 2.500 mm, auch in Verbindung mit Rauchschutz und Schallschutz.
So funktioniert EasyFit:n die Zargen werden werkseitig Streifen aus intumeszierendem Brandschutzmaterial eingebracht. Es expandiert ab 200 °C bis auf das 10- bis 40-fache des ursprünglichen Volumens und bleibt dabei extrem formstabil. Bei Feuer ist eine 30-minütige Feuerwiderstandszeit gewährleistet. EasyFit ist geprüft nach EN 1634 bauaufsichtlich zugelassen über die Europäisch Technische Bewertung ETA-17/0443 und klassifiziert als EI2 30-1 bzw. EI2 30-2.
Sichtmauerwerk / Sichtbeton
Leichtbauständerwand (min. F30-A bzw. EI 30)
Element bestehend aus:
Die Eckzarge ist normal, das ergänzende, nicht zu hinterfüllende Universalprofil dagegen speziell. Zusammen ergibt diese clevere Kombination aus Vorder- und Gegenschale eine zweiteilige Umfassungszarge 2140B. Und die hat es in sich, denn auch bereits verbaute Eckzargen können nachträglich mit der Gegenschale ergänzt – oder besser: veredelt – werden.
Weitere Vorteile: Gemäß Zulassung muss immer nur die Zargenvorderschale hinterfüllt werden – die Gegenschale kann leer bleiben. Dabei erleichtern verschiedene Verfahren zur Hinterfüllung die Montage ebenso wie die für praktisch alle Wandarten (s. Bilder) verfügbaren Montagesets.
Selbstverständlich ist die NovoPorta Premio zusammen mit dem Universal-Zargenprofil 2140B als Komplettsystem zugelassen – mit Rauch-, Schall- und Brandschutz- (EI2 30-, EI2 60-, EI2 90-) sowie einbruchhemmender Ausstattung.
Sichtmauerwerk
Sichtbeton
Porenbeton
Montagewand ab F30-A(bzw. klassifiziert mit mind. EI 30)
Montagewand ab F30-B(bzw. klassifiziert mit mind. EI 30)
Mauerwerk verputzt
Mit dem Zargenprofil 2140B realisieren Sie praktisch jede Idee, denn es sieht nicht nur bestechend gut aus:Mit den verfügbaren Montagesets für alle Wandarten lässt es sich auch schnell fixieren und sauber hinterfüllen.Je nach Montageteam und Einbausituation auf der Baustelle bieten sich ganz flexibel mehrere zugelassene Arten der Hinterfüllung an.Durch die raffinierte Kombination von Vorder- und Gegenschale geht die Montage stets beeindruckend schnell und sauber von der Hand.
Nur maximal10 Schrauben nötigAn maximal 10 werkseitig vorbereiteten Befestigungspunkten (Anzahl abhängig vom Türtyp und Türgröße) wird die Zarge zulassungsgerecht befestigt.Das Beste: Eine einzige Dübelschraube pro Befestigungspunkt gibt bereits die erforderliche Stabilität und Festigkeit.
Immer richtig positioniertBereits beim Festschrauben der Zarge an den mitgelieferten Eckzargen-Adaptern wird der Schiebe-Gegenadapter einfach bis auf Anschlag an der Wand mit aufgeschoben. Ganz nebenbei erhalten Sie so die optimale Position zur Befestigung der speziellen 2140B Gegenzarge.
Gegenadapter nur, wo wirklich nötigFür die Montage der Gegenzarge sind lediglich sechs Schiebe-Gegenadapter erforderlich. Der untere Anker wird dabei verlängert, um die Zarge gerade im anstoßgefährdeten Bodenbereich abzustützen. Optimal: Für die oberen Befestigungspunkte sind keine Gegenadapter nötig.
Flexibilität bei der Hinterfüllung Nur die Eckzargen-Vorderschale muss zulassungsgerecht hinterfüllt werden. Bei EI2 30 beispielsweise auch mit loser Mineralwolle*, Novoferm Brandschutzschaum oder werkseitiger EasyFit Hinterfüllung. Die Gegenzarge muss laut Zulassung nicht hinterfüllt werden.
Gegenzarge nur aufschieben und unsichtbar fixieren.Kein umständliches Ausrichten mehr: Einfach Gegenzarge leicht schräg von oben über den untersten Gegenadapter und dann auf Anschlag schieben, mit den mitgelieferten Bohrschrauben an den vorbereiteten Löchern in der Zargennut verschrauben, fertig. Zum Schluss Dichtungsprofil in die Zargennut einlegen
Schnell montiert mit Schiebeankern
Lieferbar für Mauerwerk und Beton bis zur Wanddicke von 300 mm.Für EI2 30 jetzt auch mit werkseitiger EasyFit Hinterfüllung.
* Mindestdichte 40 kg/m3, Schmelzpunkt > 1.000 °C, Baustoffklasse A1 bzw. Euroklasse A1
Mit nur einer Schraube pro Befestigungspunkt!
Ob mit normaler Eckzarge oder als zweiteilige Umfassungszarge 2140B: Die Novoferm Falz-Schraubmontage ist das schnelle und saubere Verfahren zur attraktiven Montage von Zargen.
Das Geniale dabei: Lediglich eine Schraube pro Befestigungspunkt genügt, um maximale Stabilität zu garantieren. Da nur die Hälfte der Schrauben erforderlich ist, geht die Montage erheblich schneller. Dazu sieht das auch sehr gut aus, denn die im Zargenfalz verdeckten Bohrlöcher sind mit überstreichbaren Abdeckkappen versehen und bei geschlossener Tür absolut unsichtbar. Das Verfahren ist bauaufsichtlich zugelassen für EI2 30-, EI2 60- und EI2 90-, Rauchschutz- oder Mehrzwecktüren sowie für Türen mit einbruchhemmender Ausstattung. Es ist verwendbar an Sichtbeton- und Sichtmauerwerkswänden (bei EI2 30 auch auf verputzten Wänden), aber auch an Gipskarton-Montagewänden mit Holzständern der Kategorie F30-B oder höher (bzw. klassifiziert mit mind. EI 30). Sollte der Fertigfußboden noch nicht vorhanden sein, kann die Eckzarge auch mit dem optional erhältlichen Bodeneinstandsadapter um 20 mm verlängert werden.
NEU:Deutlich verbesserte Montage-Adapter.
EI2 30, MZMit original Novoferm Brandschutzschaumschnell, sauber und stabil hinterfüllen. Perfekt für Sichtmauerwerk und Sichtbeton.
EI2 30, MZNur im Falzbereich erforderlich: Lose Mineralwolle garantiert trockene und schnelle Zargenhinterfüllung auch dort, wo besondere Sauberkeit gefragt ist.
EI2 30, MZJetzt auch Falz-Schraubmontage für verputzte Mauerwerks- und Betonwände verfügbar. Zugelassene Hinterfüllung: Mörtel.
EI2 30, EI2 60, EI2 90Stahltüren insbesondere mit EI2 60 oder EI290-Zulassung bieten ein besonders hohes Maß an Sicherheit. Feuerbeständigkeit bedeutet jedoch auch erhöhtes Gewicht des Türblatts, die Ansprüche an Stabilität und Festigkeit der Zarge steigen. Für maximale Stabilität und schnelle Montage empfehlen wir die Falz- Schraubmontage mit klassischer Mörtel-Hinterfüllung – natürlich mit Zulassung.
Zarge direkt am Einsatzort verlängern. Zwischenzeitlich werden alle Premio-Eckzargen im Standard ohne Bodeneinstand geliefert. Trotzdem kommt es regelmäßig vor, dass an der Baustelle der Fertigfußboden noch nicht eingebracht wurde. Die Folge: Die Zarge muss verlängert werden. Bei den Premio-Eckzargen ist das nun sehr einfach möglich. Der optional erhältliche Bodeneinstandsadapter kann jederzeit nachträglich auf das unterste Aufnahmeelement der Eckzarge aufgeschraubt werden. Damit generieren Sie dann eine Zarge mit 20 mm Bodeneinstand, welche vorschriftsmäßig montiert werden kann.
Leichtbauständerwände der Kategorie ab F30-A bzw. mit der Klassifizierung EI 30 oder höher sind als schnell, sauber und flexibel zu montierende Brandschutzlösung im Innenausbau bewährt. Mit dem Türsystem NovoPorta Premio EI2 30, speziell für Montagewände, sind Türen und Zargen genauso schnell, einfach und sauber montiert. Das System besteht aus der attraktiven, hochwertig ausgestatteten NovoPorta Premio Stahltür und dem zweiteiligen Zargenprofil 2140B.
Ein wesentlicher Vorteil sind die zugelassenen Zargenhinterfüllungen mit Novoferm Brandschutzschaum und loser Mineralwolle*. Laut Zulassung muss dabei nur der Falzbereich der Vorderschale hinterfüllt werden, während die spezielle 2140B-Gegenschale frei bleiben kann. Die erforderliche Mineralwolle ist meist bereits am Einbauort vorhanden. Klassisch mit Gipskartonstreifen hinterfüllt, darf das Zargenprofil 2140B auch für Premio-Varianten mit EI2 60 und EI2 90-Zulassung verwendet werden. Das komplette System ist geprüft nach EN 1634-1 und -3 und erfüllt zudem die Anforderungen der europäischen Produktnorm EN 16034 oder wird von der ETA abgedeckt. Die speziellen Montagesets für EI 30-EI 90-Wände (bzw. für Wände ab F30-A) mit den praktischen Schiebeankern und selbstschneidenden Schrauben für UA‑Profile verkürzen die Montagezeit messbar.
Zargenhinterfüllung mit handelsüblicher Mineralwolle
Hinterfüllung mit Brandschutzschaum
Diisocyanate werden unter anderem zur Herstellung von Polyurethan-Schäumen verwendet, aber kommen auch in Dichtstoffen, Beschichtungen und anderen Anwendungen zum Einsatz. Durch diesen Beschränkungseintrag soll das Gesundheitsrisiko minimiert werden, das sich für industrielle und gewerbliche Anwender aufgrund der möglichen inhalativen und/oder dermalen Exposition bei der Verwendung von Diisocyanaten – im noch nicht ausgehärteten Zustand - ergibt.
Die Beschränkung verfolgt das Ziel, unsichere Verwendungen zu vermeiden, aber nicht die Verfügbarkeit der entsprechenden Produkte zu reduzieren. Aufgrund der einzigartigen Eigenschaften von PU-Schäumen ist weiterhin mit einer breiten Verfügbarkeit dieser Produkte zu rechnen.
Wie alle PU-Schäume ist auch unser Brandschutzschaum von dieser Verordnung betroffen. Sie sieht vor, dass alle gewerblichen Verarbeiter ab dem 24. August 2023 PU-Schäume nur noch einsetzen dürfen, sofern sie vorab eine Sicherheitsschulung mit entsprechendem Nachweis vorweisen können.
Diese Schulungen wurden von den Industrieverbänden der Diisocyanat-Hersteller, entsprechend den gesetzlichen Anforderungen, in allen Sprachen der Europäischen Union erstellt. Diese Schulungsmaterialien werden über eine E-Learning-Plattform bereitgestellt. Diese Plattform finden alle Verarbeiter unter www.safeusediisocyanates.eu.
Das Etikett unseres Brandschutzschaumes ist mit einem entsprechenden Hinweis versehen, welcher auf die Notwendigkeit dieser Schulung hinweist.
Schreiner und umweltbewusste Bauherren arbeiten gerne mit Holz als nachwachsendem Rohstoff. Ihre Werkzeuge sind darauf und nicht auf den Umgang mit Metall ausgerichtet.
Bei der Konstruktion der NovoPorta Premio war uns daher wichtig, dass das einfache und schnelle Falz-Schraubverfahren des 2140B-Zargenprofils auch zur Montage an Holzständerwänden verwendet werden darf.
Die EI2 30-Premio-Klassifizierung beinhaltet nun auch EI 30 (oder höher)-Montagewände mit Holzständern (bzw. Montagewände ab F30-B) sowie eine Vielzahl weiterer bekleideter Holzstützen und -träger (mindestens EI 30 bzw. R 30).
Wer nur die Hälfte hinterfüllen muss, kann doppelt so schnell arbeiten – vor allem dann, wenn sogar das Material flexibel wählbar ist. Da beim EI2 30-Zargenprofil 2140B die Gegenschale komplett frei bleiben kann, hinterfüllen Sie den Falzbereich der Vorderschale z. B. mit loser Mineralwolle. Die ist als beliebtes Füllmaterial von mind. F30-A bzw. EI 30-Wänden am Einbauort meist schon vorhanden. Bei EI 30-Ständerwänden beachten Sie bitte immer die Mindestbeplankungsdicke je Wandseite von 25 mm. Dies garantiert Ihnen bespielsweise auch bei einem Einsatz von 3D-Türbändern oder elektischen Einbauteilen, dass Sie keine Aussparungen/Ausklinkungen an 3-seitigen UA-Profil vornehmen müssen. Zeitersparnis ist garantiert!
Die Details im Überblick:
Novoferm BrandschutzschaumErst die Vorderschale montieren, den zugelassenen Novoferm Brandschutzschaum schnell und sauber einspritzen, dann die Gegenschale montieren. So lässt sich effizient arbeiten, denn eine Dose Schaum reicht für zwei bis drei Zargen.
Lose MineralwolleWer lieber mit loser Mineralwolle* arbeitet, bestellt die erforderliche Menge mit oder verwendet gemäß der Spezifikation das, was auf der Baustelle schon vorhanden ist. Die entsprechend dicke Mineralwolle einfach in passend breite Streifen schneiden und nach der Zargenmontage in die Vorderschale einschieben. Schon kann die Gegenschale montiert werden.
GipskartonstreifenVon vorliegenden Gipskartonplatten einfach passende Streifen abschneiden und diese vor der Wandmontage in die Zarge einlegen. Ein Verfahren, das gerade dann immer sehr beliebt – und vor allem: zugelassen! – ist, wenn kein Schaum oder keine Mineralwolle verfügbar ist.
* Mindestdichte 40 kg/m3 Schmelzpunkt > 1.000 °C Baustoffklasse A1 bzw. Euroklasse A1
