Mit NovoFire® Steel bringt Novoferm die erste Stahl-Rohrrahmentür aus eigener Entwicklung und Herstellung auf den Markt, die als Brand- und Rauchschutzabschluss zugelassen ist. Die neue Tür überzeugt mit vielfältigen Vor-teilen: Die innovative Profilgeometrie ermöglicht elegantes Design und große Flexibilität hinsichtlich Konstruktion, Verglasung, Ausstattung und Nachrüstung mit weiteren ge-prüften Komponenten. Außerdem zeichnet sich das System durch eine einfache Montage aus und punktet auch in Sachen Nachhaltigkeit, da es auf recycelbarem Stahl basiert.
Für den modernen ObjektbauNovoFire® Steel Rohrrahmentüren basieren auf Stahlprof len mit einer Bautiefe von 65 mm und einer Materialstärke von 1,8 mm. Die Serie zeichnet sich durch zuverlässigen Brand- und/ oder Rauchschutz aus sowie durch viele Anwendungsmöglichkeiten, flexible Konfiguration und eine einfache Montage
Hohe FunktionalitätErhältlich als Brandschutztür NovoFire® Steel T30 (EI 30 S200 C5) und als Rauchschutztür NovoFire® Steel RS (S200). Unsere Türen bieten einfache Montage und Feinjustierung mit durchdachten Details (u.a. einzigartige Multifunktionsnut ermöglicht einfaches Einbauen und Feinjustieren von Beschlägen, ...).
Gelebte NachhaltigkeitDas Grundprofil der Novoferm Rohrrahmentüren besteht zu 100 % aus recycelbarem Stahl und ist immer flächenbündig. Weiterhin kann die Tür unkompliziert mit verschiedenen Komponenten nachgerüstet werden. So lässt sich das System nachträglich an veränderte Anforderungen anpassen.
Zulassung /Prüfzeugnis
Rahmen-material
T30(EI2 30)
T90(EI2 90)
Rauch-schutz
RC 2
RC 3
Wärme-dämmend
P-5022 DMT DO
Stahl
•
-
Z-6.20-1881
Z-19.14-1973
Leistungs-erklärung

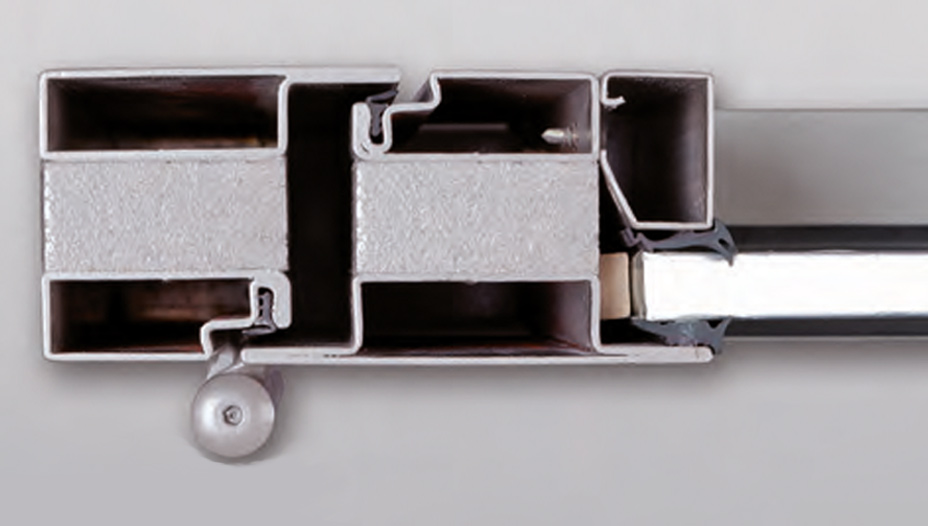

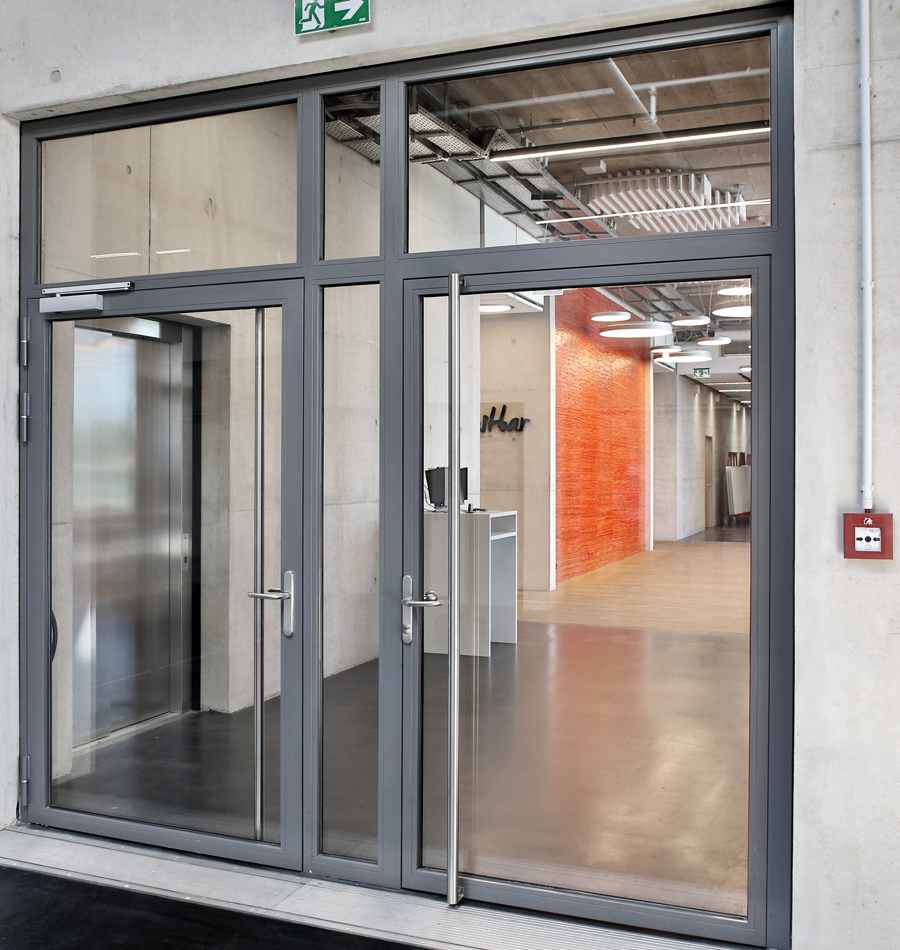

NOVOFIRE® STEEL T30 UND NOVOFIRE® STEEL RSNovoFire® Steel Rohrrahmentüren basieren auf Stahlprofi len mit einer Bautiefe von 65 mm und einer Materialstärke von 1,8 mm. Die Serie zeichnet sich durch zuverlässigen Brand- und/ oder Rauchschutz aus sowie durch viele Anwendungsmöglichkeiten, flexible Konfiguration und eine einfache Montage. Erhältlich als Brandschutztür NovoFire® Steel T30 (EI 30 S200 C5) und als Rauchschutztür NovoFire® Steel RS (S200) erfüllt NovoFire® Steel unterschiedliche Sicherheitsanforderungen.
NovoFire® Steel T30 gewährleistet eine 30-minütige Feuerwiderstandsdauer und verhindert in diesem Zeitraum die Ausbreitung sowohl von Feuer als auch von Rauch. Für einen sicheren Brandschutz sorgt u.a. der intumeszierende „Promasealstreifen“, der in dem Gummiprofil des Türfalzes integriert ist. In Situationen, in denen ausschließlich Rauchschutz gefordert ist, empfiehlt sich die NovoFire® Steel RS. Dieses nach DIN 18095 und DIN EN 1634-3 geprüfte System verhindert erfolgreich den Durchtritt von Rauch und bildet so einen zuverlässigen Raumabschluss.

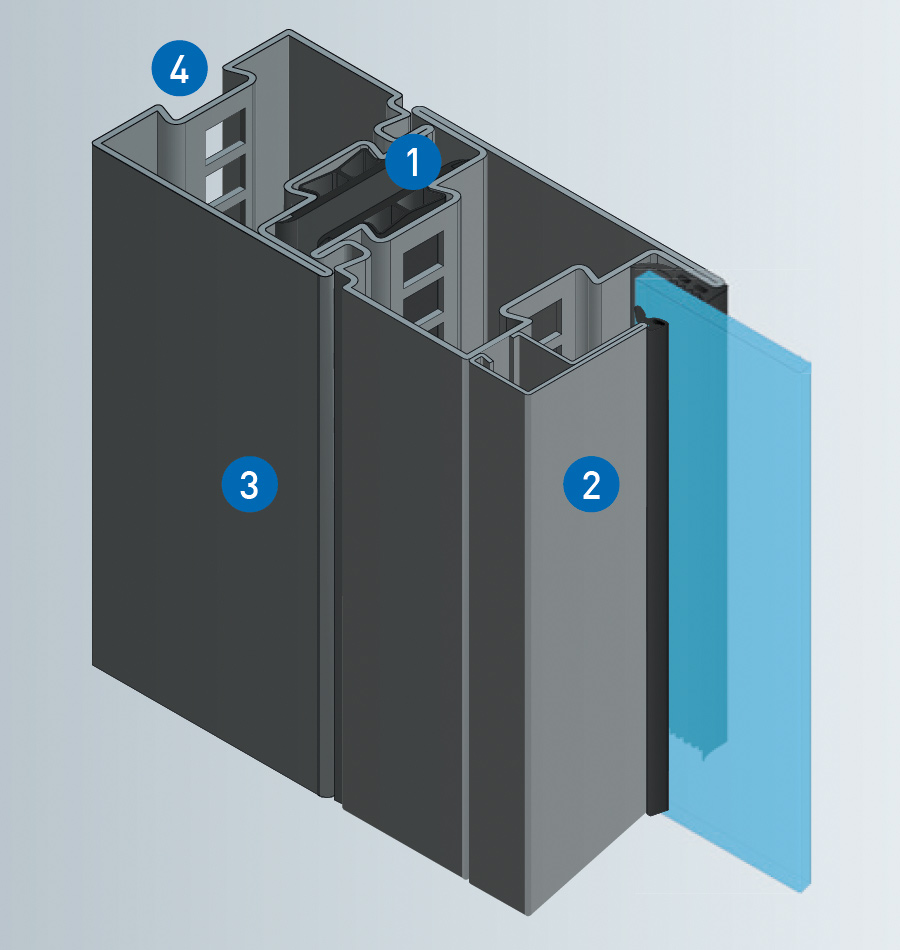

[1] Gute Optik mittels Funktionsblende im Türfalzbereich, für Rauchschutz sowie für Brandschutz
[2] Eine Vielzahl von Glasleistenvarianten ist möglich, auch beidseitig eine Glasleiste möglich
[3] Das Grundprofil besteht zu 100 % aus recycelbarem Stahl und ist immer flächenbündig

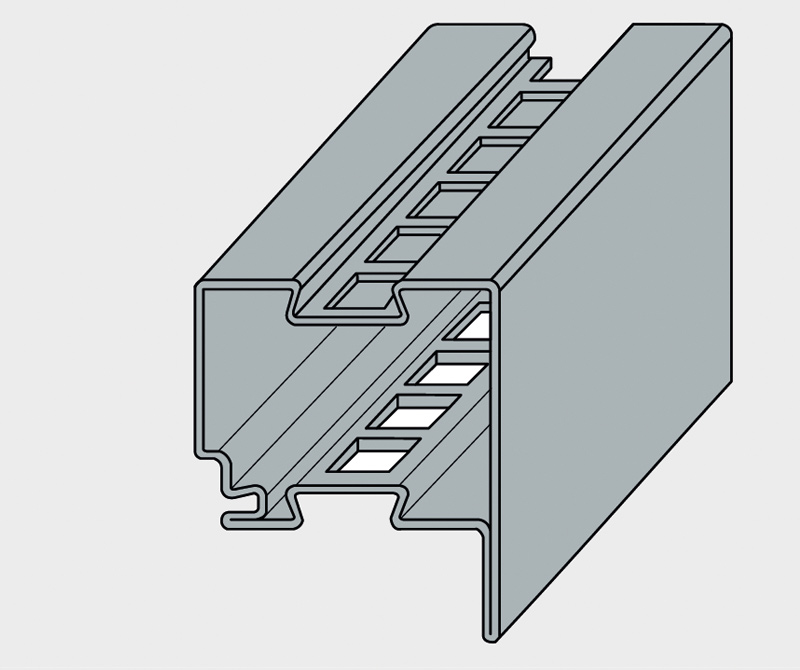

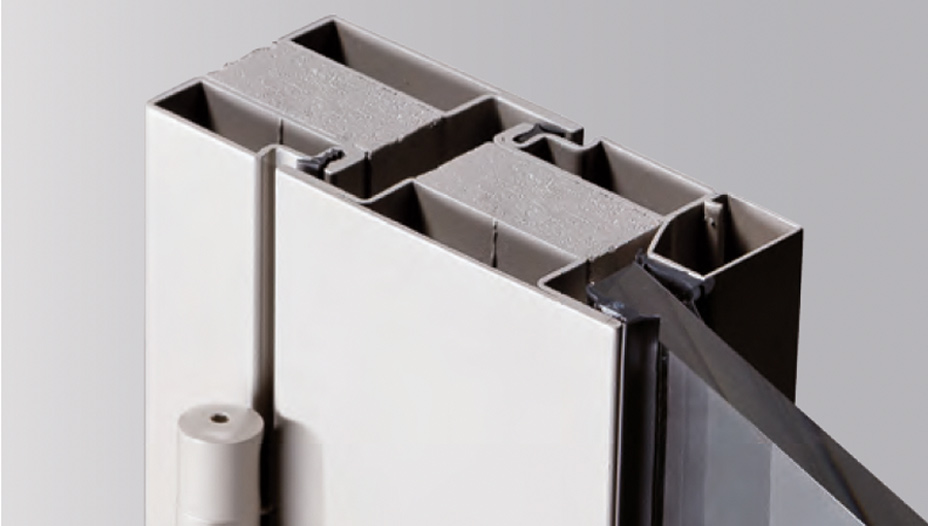

[4] Die einzigartige Multifunktionsnut ermöglicht einfaches Einbauen und Feinjustieren von Beschlägen
Bei NovoFire® Steel fließen jahrzehntelange Erfahrungen in der Herstellung von Rohrrahmentüren sowie im Bereich Brand- und Rauchschutz in einem System zusammen. Das Ergebnis ist ein System, das sich nicht nur durch hohe Sicherheit im Ernstfall auszeichnet, sondern das auch weitere Anwendungen wie Automatisierung, Antipanikfunktion, Zutrittskontrolle oder Schallschutz ermöglicht.
Zu den vielfältigen Vorteilen gehören:

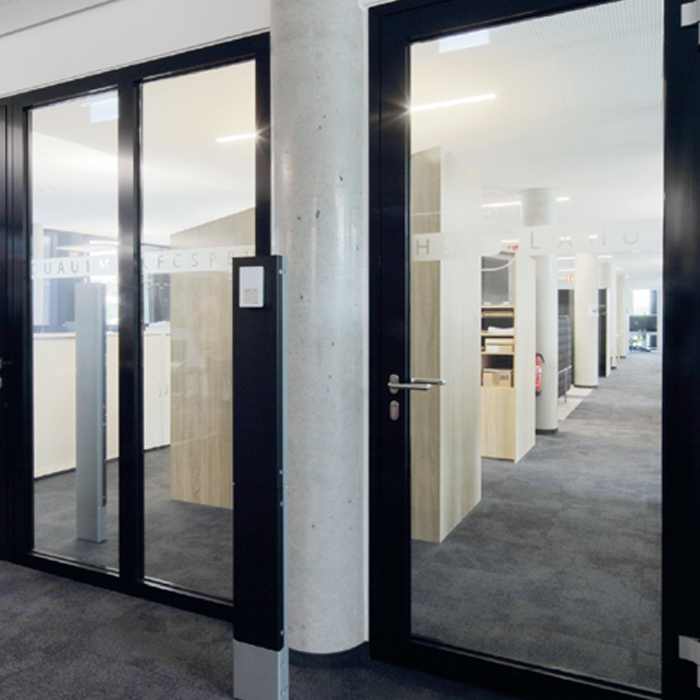

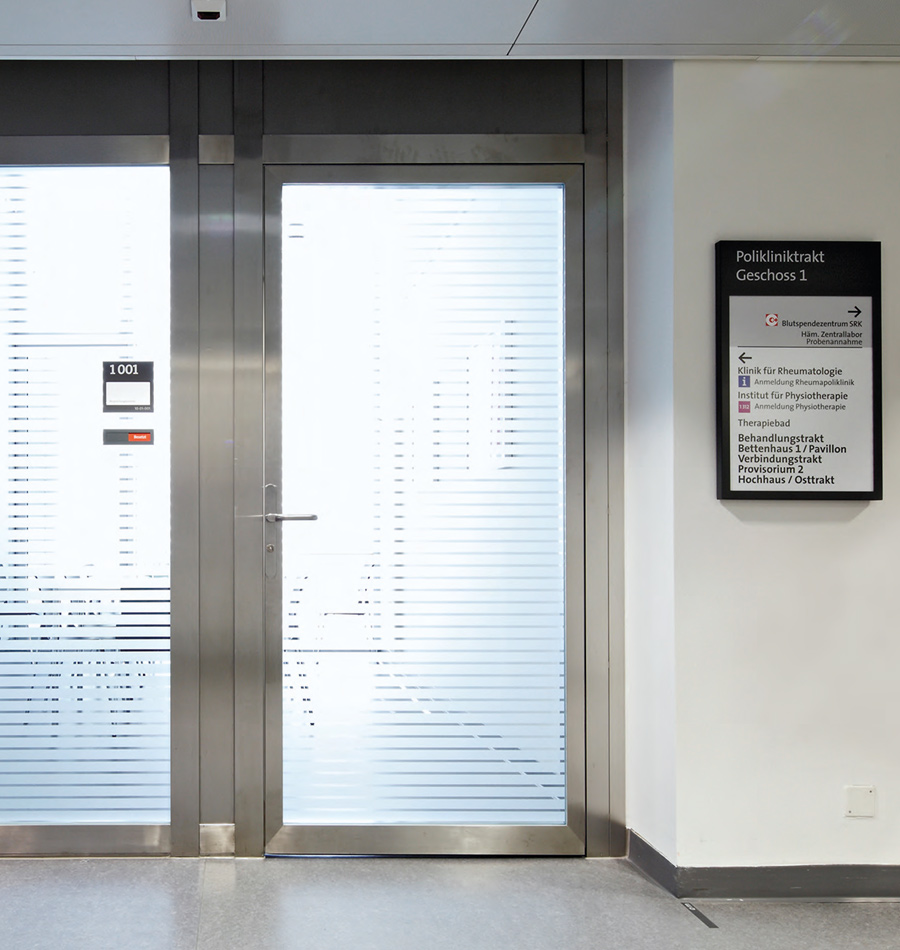

Novoferm Profilrahmensysteme aus Stahl sind ideale Bauteile für sichere und gleichzeitig ästhetisch anspruchsvolle Anwendungen im Bereich der Rauch- und Brandschutzabschlüsse.
Dabei erlauben die statischen Eigenschaften des Ausgangsmaterials unerreicht filigrane Strukturen mit elegant-schmalen Ansichtsbreiten.
Neben „Presto RS” für den Rauchschutz und „Fuego light” für Brandschutzanwendungen – beide ausgelegt für den Innenbereich – bieten wir mit „Unico“ auch eine Profilkonstruktion zum Bau von Außentüranlagen.
Das Besondere daran: Mit seiner innovativen thermischen Trennung, die komplett auf Kunststoff verzichtet, ist dieses System voll recyclingfähig.
Wahlweise erhältliche Rollenbänder werden angeschweißt und sorgen damit für besondere Stabilität und gutes Design
Geschlossene Profile unterstreichen die hohe Fertigungsqualität
SYSTEMBESCHREIBUNG „PRESTO” UND „FUEGO LIGHT”*Türelement aus galvanisch verzinkten Präzisions-Stahlrohren. Die Tür ist unter Verwendung einer automatisch absenkbaren Bodendichtung nach DIN 18095 als Rauchschutztür geprüft. Ansichtsbreite Rahmen und Flügel 130 mm, Sockelhöhe 50, 70 – 420 mm, Bautiefe 50 mm. Das Flügelmaß des Standflügels darf bei zweiflügeligen Türen 500 mm nicht unterschreiten. Elemente vorgerichtet für Durchsteck- oder Anschweißmontage.
BESCHLÄGEEinfallenschloss, vorgerichtet für Profilzylinder, Drücker- bzw. Wechselgarnituren mit Ovalrosette in Aluminium, Edelstahl oder Kunststoff möglich. Standflügel standardmäßig über die obere Verriegelung des Gehflügels gehalten, alternativ Anti-Panik-Funktion nach DIN EN 179 oder DIN EN 1125 möglich. Gleitschienenobentürschließer nach DIN EN 1154, z.B. GEZE TS 5000 / Dorma TS 93, integrierte Türschließsysteme (GEZE Boxer / Dorma ITS 96), Drehflügeltürantrieb nach DIN 18263 / DIN 18650.
BÄNDERZwei 2-teilige Stahlanschweißbänder je Flügel, dreidimensional verstellbar; bei Ausführung der Tür mit einem Drehflügeltürantrieb empfehlen wir drei Bänder. Weitere Bandvarianten wie Anschraubbänder, Rollenbänder, integrierte Bänder möglich.
OBERFLÄCHEPulverbeschichtet grundiert RAL 9002 (Grauweiß) oder wahlweise endlackiert (RAL Classic nach Wahl).
VERGLASUNGSicherheitsglas VSG bzw. ESG. Verglasungsvarianten und Paneelfüllungen, Profile mit einseitigem Glasfalz und Glashalteleisten auf der Bandgegenseite, Trockenverglasung mit EPDM-Dichtungen.
FESTVERGLASUNGFlächenbündige Anschlüsse an die Tür, alternativ alleinstehend möglich, wahlweise Schrägen oder T-Anschlüsse. Die Rahmenstiele müssen ungestoßen über die gesamte Höhe der Festverglasung durchlaufen.
Die Baubranche sucht immer nach neuen Strategien, um möglichst umweltschonend zu arbeiten. Beispiele sind die Priorisierung von Sanierung über Neubau oder die Bevorzugung von Rohstoffen aus der Region, um Transportwege kurz zu halten. Aber auch die Wiederverwendbarkeit von Materialien spielt eine wichtige Rolle. Insbesondere Stahl bietet sich hier an, denn dieser Werkstoff kann zu 100 % recycelt werden.
Unter anderem deswegen hat Novoferm mit NovoFire® Steel Brand- und Rauchschutztüren aus Stahl auf den Markt gebracht, die sich diesen Vorteil zunutze machen und ein Plus an Nachhaltigkeit bieten.
100 % RECYCELBARStahl lässt sich unbegrenzt oft wiederverwenden, denn dieser Werkstoff kann beliebig oft recycelt werden, ohne dabei an Qualität einzubüßen. Alte Stahlkomponenten sind demnach kein Müll, der entsorgt werden muss, sondern die Basis für neue Produkte.
EFFIZIENTER MATERIALEINSATZStahl bietet selbst bei sehr filigranen Geometrien hohe Robustheit. Das liegt zum einen an seinem hohen Elastizitätsmodul und zum anderen daran, dass Stahl geschweißt werden kann. So können bei vergleichsweise geringem Materialeinsatz sehr haltbare Produkte hergestellt werden.
LANGLEBIGKEITAufgrund ihrer ausgezeichneten Beständigkeit bleiben Systeme aus Stahl lange in Verwendung. Material- und Energieverbrauch, der durch einen eventuellen Austausch anfallen würde, wird so deutlich gesenkt.
Weniger verbrauchen, mehr leisten:Effizienter Umgang mit Energie und anderen Ressourcen ist fester Bestandteil unserer Unternehmenskultur ebenso wie die kontinuierliche Produkt- und Prozessoptimierung unter dem Aspekt der Nachhaltigkeit. So können wir unseren Kunden Lösungen anbieten, mit denen sich moderne Anforderungen an Nachhaltigkeit zuverlässig realisieren lassen.
Genau wie mit NovoFire® Steel:Dieses System besteht nicht nur aus recycelbarem Stahl, sondern schont auch durch Systemkompatibilität, einfacher Möglichkeit zur Nachrüstung und Langlebigkeit wichtige Ressourcen.
SYSTEMKOMPATIBILITÄTDie Nutzung einheitlicher Beschläge aus dem bewährten NovoFire® Aluminium System spart Ressourcen, optimiert die Wirtschaftlichkeit und gewährleistet Sicherheit auf Basis langjähriger Erfahrung mit der betreffenden Technik.
NACHRÜSTBARKEITNovoFire® Steel kann unkompliziert mit verschiedenen Komponenten nachgerüstet werden. So lässt sich das System nachträglich an veränderte Anforderungen anpassen. Ein kompletter Austausch ist nicht nötig.
ROBUSTHEITNovoFire® Steel wird in einem besonderen Fertigungsverfahren produziert. Dabei werden die Profile aus schmelztauchveredelten Feinblechen hergestellt, was eine hohe Korrosionsbeständigkeit garantiert, auch in den Hohlkammern.
UMWELTPRODUKTDEKLARATIONENNovoferm Profilrahmensysteme aus Stahl werden umweltschonend produziert, was verschiedene Produktdeklarationen oder Verifizierungen nachweisen, unter anderem nach ISO 14025, EN 15804, ISO 14001 und gemäß BREEAM-, DGNB- und LEED-Kriterien.
In dieser Animation werden die Highlights der Novoferm Rohrrahmentüren aus Stahl “NovoFire Steel” in visuell ansprechender und komprimierter Form vorgestellt.
Weitere Animationen finden Sie unter:
https://www.youtube.com/NovofermVideos
Stahl-Profile mit einer Bautiefe von 65 mm und einer Materialstärke von 1,8 mm
RS
1
Beliebig
2
625 – 1840*
≤ 3840*
1350 – 3280*
Unbegrenzt 1)
1750 – 3140*
≤ 4140*
≤ 4160
585 – 1800*
2585 – 3800*
1310 – 3240*
1730 – 3120*
2730 – 4120*
1740 – 3120*
≤ 4000
Lichter Durchgang bei180° Öffnung
431 – 1406
1156 – 2846
1653 – 2923
500
1474
65
64
140
140 - 160
73
93
73 - 93
20 – 100/ 93
≥ 150
≥ 100
≥ 130
Abdichtung zum Glas
42 (37)
1)
• = Möglich — = Nicht möglich RAM = Rahmenaußenmaß Alle Maße in mm.
* Inklusive Rahmenverbreiterung, (max. 120mm, rechts links und oben).1) Rauchschutzverglasungen erhalten kein Kennzeichnungsschild.2) Porenbeton-Platten, sofern für diese eine allgemeine Zulassung vorliegt.3) Die Statik der Wandkonstruktion muss dem Flügelgewicht der Tür angepasst sein.
T30
NovoFire® SteelT30-1
NovoFire® SteelT30-1 Kombi-Tür
NovoFire® SteelT30-2
NovoFire® SteelF30 mit T30
Unbegrenzt
Z-6.20-… 3)
* Inklusive Rahmenverbreiterung, (max. 120 mm, rechts links und oben).1) Porenbeton-Platten, sofern für diese eine allgemeine Zulassung vorliegt.2) Die Statik der Wandkonstruktion muss dem Flügelgewicht der Tür angepasst sein.3) Im Zulassungverfahren.
T90 (EI2 90) / F90
Fuego lightT90-1
Fuego lightT90-2
Fuego lightF90
740 - 1580
1440 - 2530
unbegrenzt ¹)
1745 - 2590
4020
1845 - 4020
700 - 1540
1400 - 2490
1725 - 2570
4000
1825 - 4000
560 - 1400
1260 - 2350
–
1655 - 2500
1665 - 2500
70
130
130 / 150
70 / 90
90, 140-340
90
30, 50 (bis 200)
≥ 175 ²)
≥ 175
≥ 140 ³)
≥ 140
≥ 240 4)
≥ 240
≥ 150 4)
≥ 100 ³) 4)
1304 x 23642364 x 1304
1350 x 28002350 x 1400
1064 x 2184
1305 x 2185
Nassverglasung
Trockenverglasung
DIN 4102 und DIN EN 1634
Wärmegedämmte Außenabschlüsse
1flg. Tür
2flg. Tür
Verglasung ²)wärmegedämmt
Breite min. – max.
6300 - 1530
1500 - 2400
Höhe min. – max.
1765 - 3015
1740 - 2400
5000 ¹)
600 - 1500
1400 - 3000
1750 - 3000
460 - 1360
1260 - 2860
1680 - 2930
70, 90, 140 - 340
30, 50, (bis 400)
20-54 mm
4
bis 5A
47 dB
WK 1-3
> 1,4 - 1,9 W/m²K
Im Folgenden finden Sie einen Auszug der zahlreichen Vorteile zur einfachen Montage und die vielen Montagemöglichkeiten der Novoferm Stahl-Rohrrahmentüren NovoFire Steel.

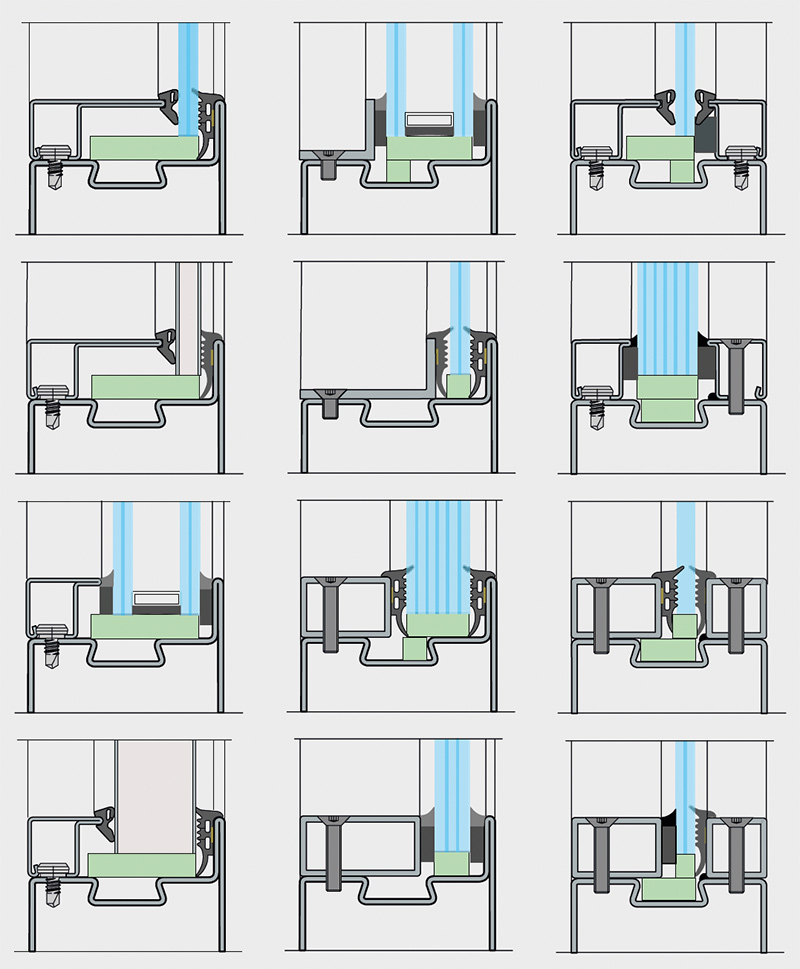

NovoFire® Steel Verglasungen ermöglichen größte Flexibilität was die Konstruktion, die Art des Glases und die Verglasungstechnik betrifft. Die Türen können mit einem oder zwei Seitenteilen und/ oder Oberlicht ausgeführt werden. Als Füllung kommen Mono- oder Isolierverglasungen oder Paneele mit Füllungen aus anderen Materialien in Frage. Die Füllungsdicke liegt zwischen 6 und 34 mm. NovoFire® Steel Türen können in Festverglasungen individuell als U-Verbinder, in Rahmenbauweise oder als Kombination aus beidem gefertigt werden.
In Hinblick auf die Verglasungstechnik ist sowohl Trockenverglasung (Verglasungsdichtung außen EPDM schwarz) als auch Nassverglasung (mit Vorlegeband) möglich.

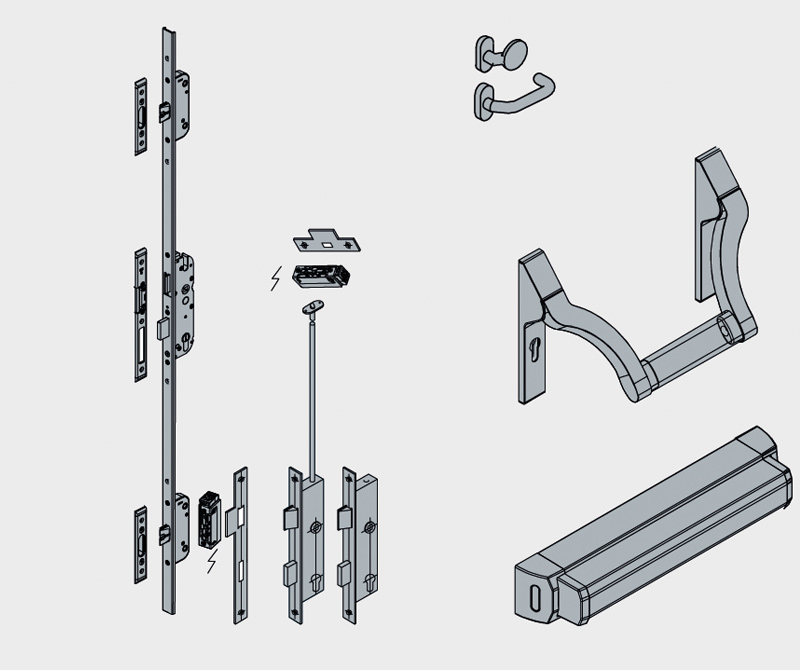

Eine große Auswahl von geprüften und zugelassenen Beschlägen lässt keine Wünsche offen.
Die Nutzung einheitlicher Komponenten sichert eine effektive und wirtschaftliche Fertigung und Montage.

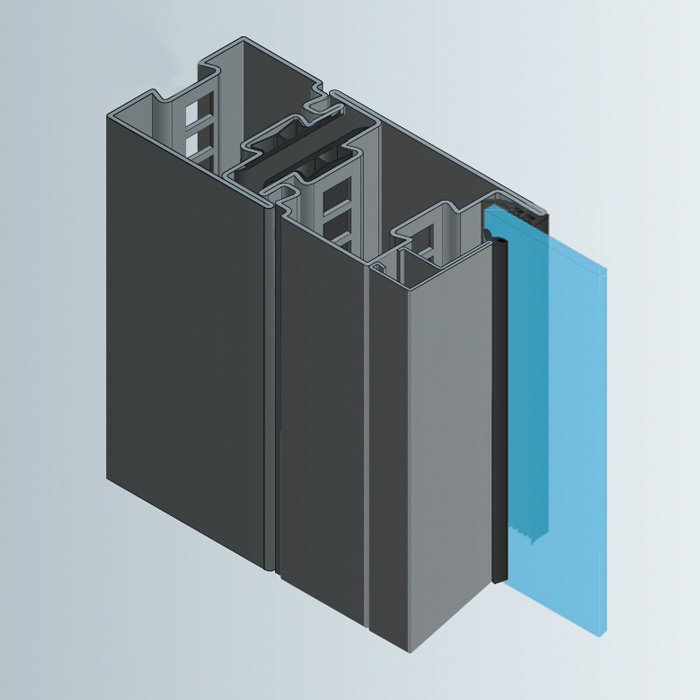

Kernstück der NovoFire® Steel Plattform ist ein Stahlprofil mit einer Bautiefe von 65 mm und einer Materialstärke von 1,8 mm.
Dank neuer Profilgeometrie und Multifunktionsnut ist es mit den Komponenten unserer systemübergreifenden Beschlagsplattform kompatibel. Die regelmäßigen Stanzungen in dem Profil erleichtern die Befestigung der Konstruktion und die Verbindung zu weiteren Elementen in Rahmenbauweise.
Außerdem lassen sich über diese Stanzungen Kabel zur Elektrifizierung der Tür leicht verlegen, sowohl bei der Produktion als auch zu einem späteren Zeitpunkt.

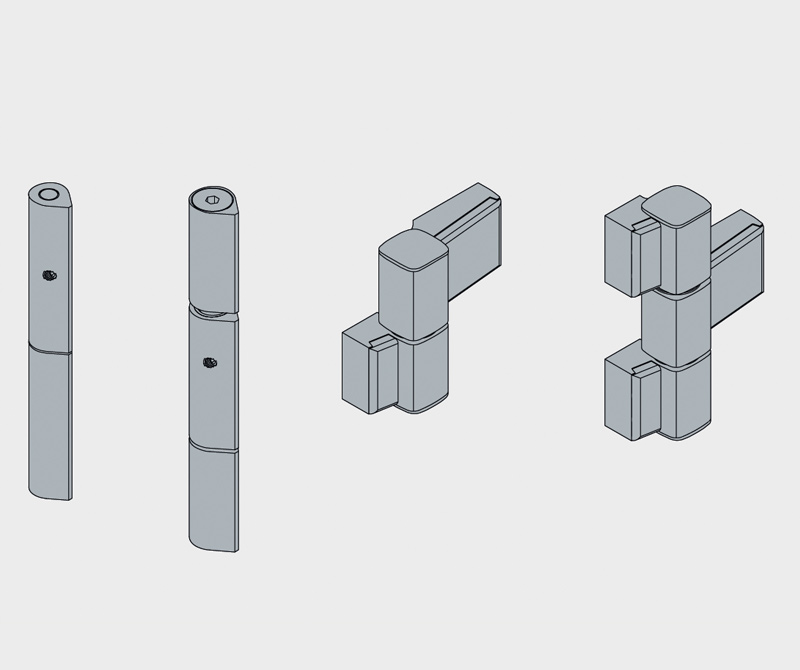

Bei der NovoFire® Steel T30/ RS kommt das neu entwickelte anschweißbare Türband zum Einsatz, das durch seine Wartungsfreiheit und leichte Einstellbarkeit selbst nach dem Einbau neue Maßstäbe setzt.
Des Weiteren kann unter mehreren Bandkonstruktionen gewählt werden, um alle funktionalen Anforderungen zu erfüllen und gleichzeitig das Türdesign zu perfektionieren.

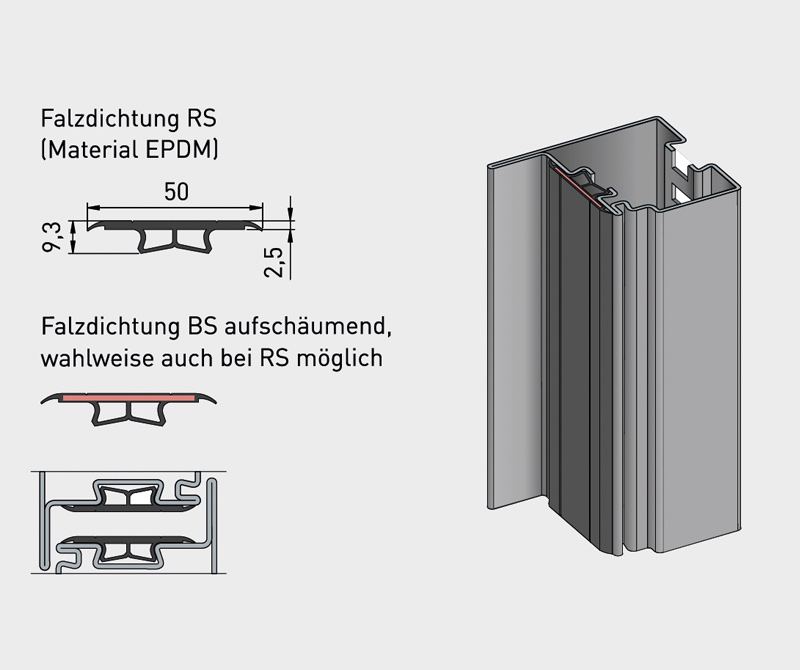

Die Funktionsblende aus EPDM sorgt für eine gute Optik im Türbereich. Die Blende gibt es in zwei Ausführungen:
Als Variante für Rauchschutz und als Variante für Brandschutz. Neben Sicherheit und Design verbessert die Funktionsblende auch die Pflegeeigenschaften der Türen.
Denn sowohl das Material als auch die Tatsache, dass dieses System ohne Profilkanten auskommt, erleichtern die Reinigung und unterstützen die hygienische, keimfreie Sauberkeit.

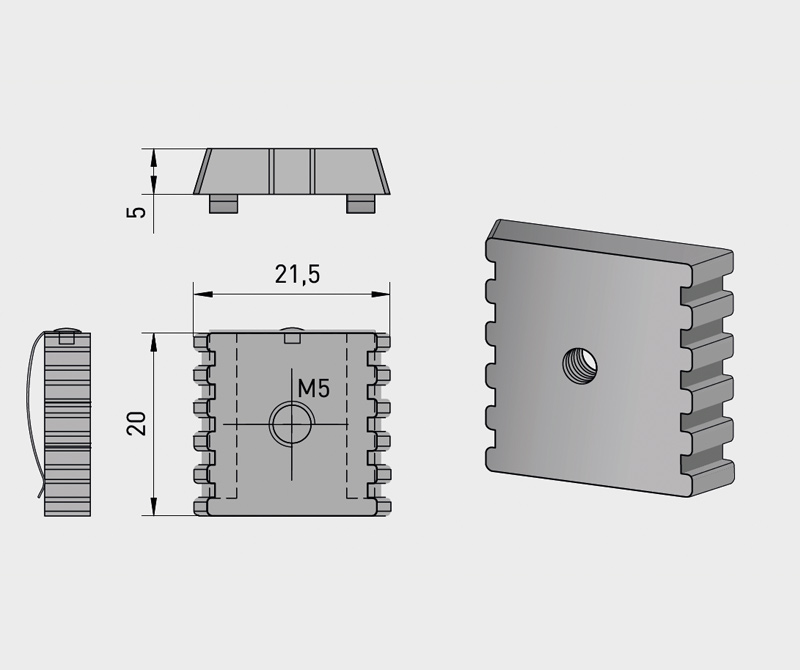

Durch eine Klemmplatte lassen sich mit wenigen Schritten alle Einbauteile flexibel in der Multifunktionsnut befestigen.
Nachträgliches Feinjustieren der Beschläge ist jederzeit möglich.

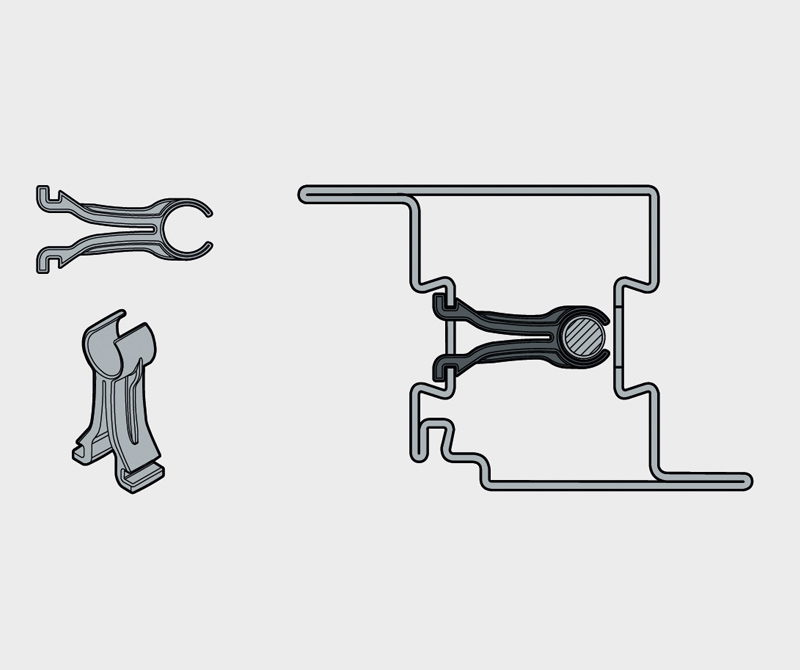

Eine einzigartige und einfache Führung hält die Falztreibriegelstange in der richtigen Position und dämpft die Klappgeräusche, die durch die Verriegelungsstange entstehen, wenn die Tür ins Schloss fällt.
Eine Nachrüstung der Führungen kann jederzeit und auch im laufenden Betrieb durchgeführt werden.
MONTAGEVARIANTEN

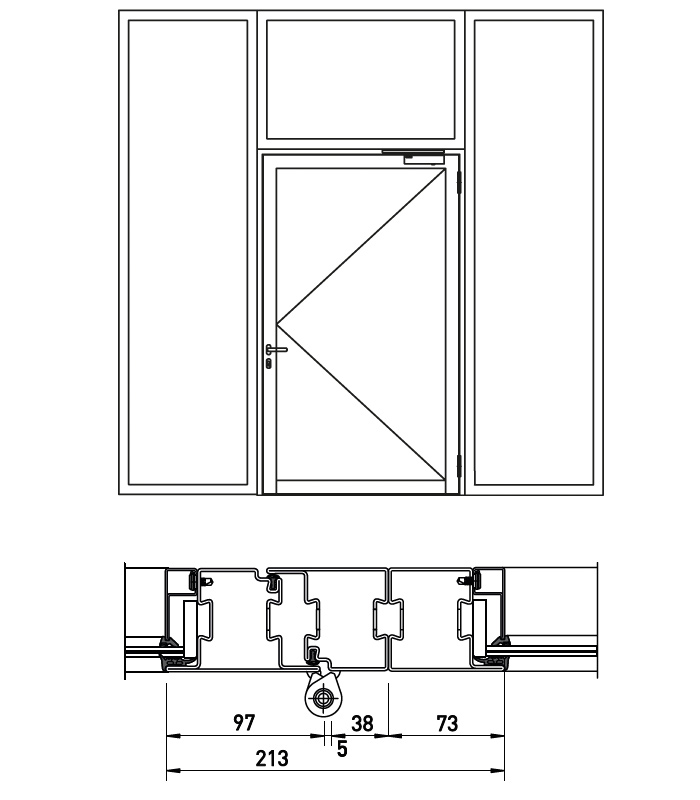

MONTAGESTOSS (E)

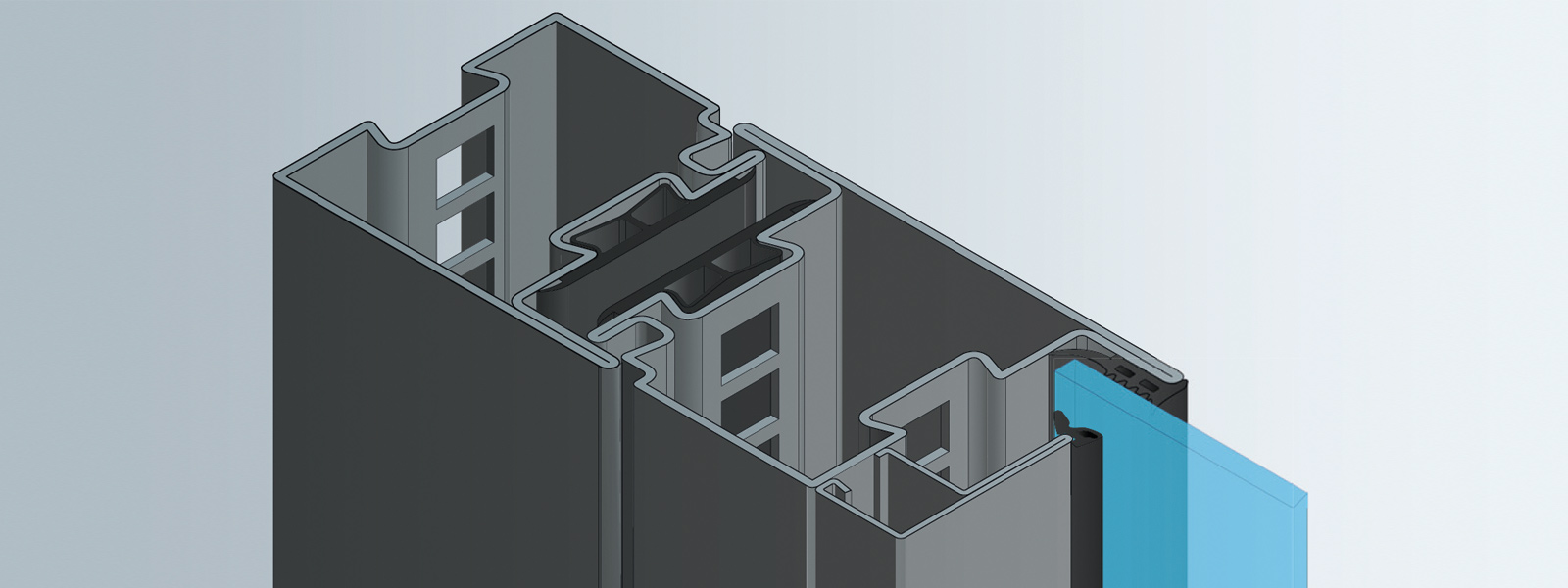

Die verschiedenen Elemente (Verglasungen, Seitenteile, Oberlicht und Tür) werden einzeln geliefert und mit vorgerichteten Befestigungen untereinander verschraubt. Diese Variante lässt sich besonders einfach transportieren.

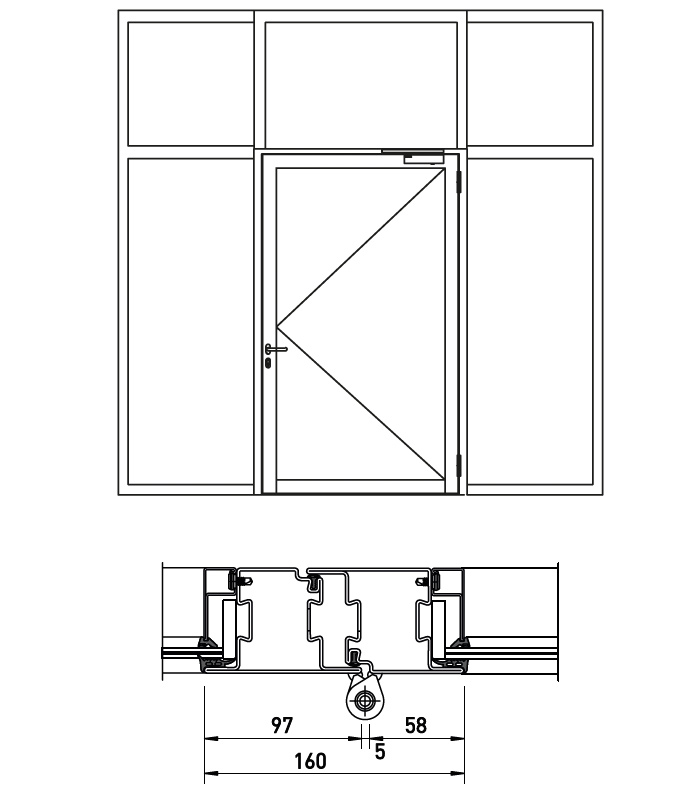

MONTAGESTOSS (U)
Einzelne Elemente mit vorgerichteten Steckverbindungen zur leichten und schnellen Montage sowie zum einfachen Transport. Die schlanken Profilansichten sorgen für eine hohe Transparenz.

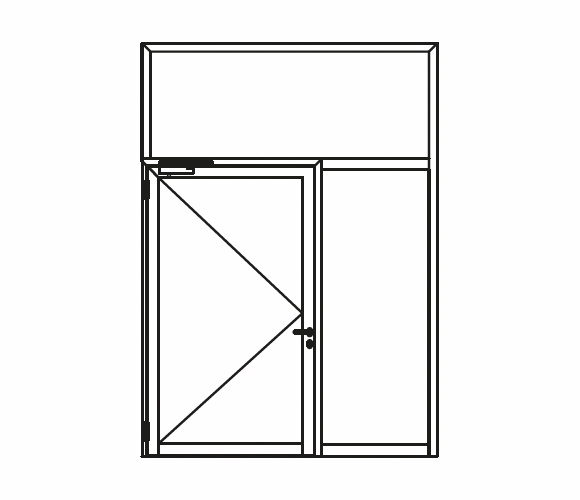

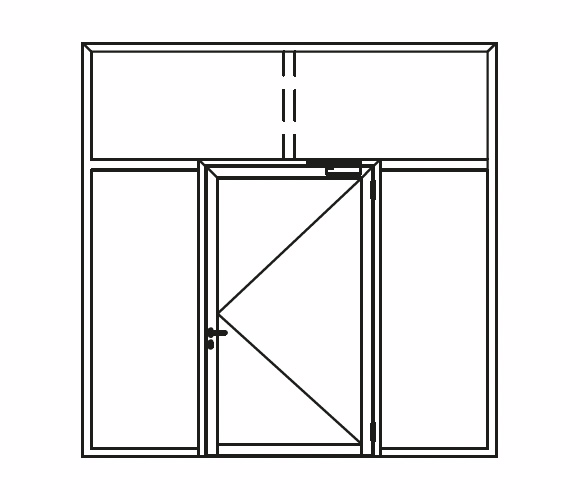

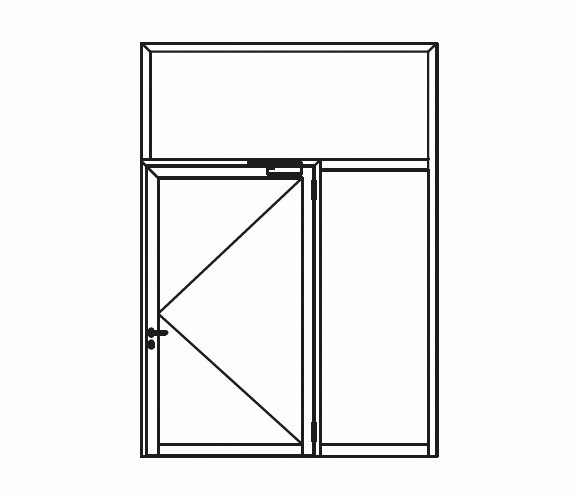

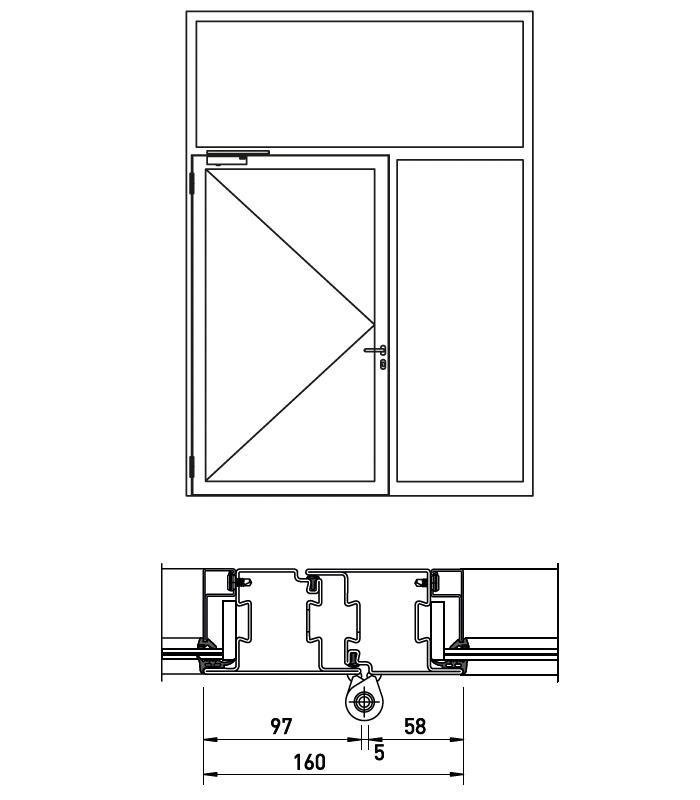

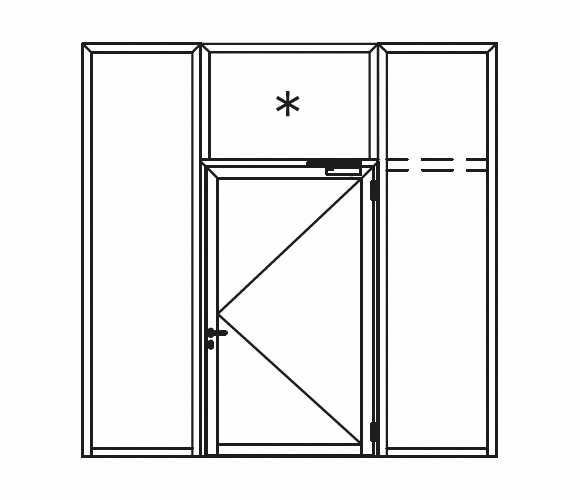

KOMBITÜR
Ein Gesamtelement mit schlanken Profilansichten und hoher Transparenz. Das Element kann nicht zerlegt werden. Das macht die Montage einfacher und schneller, allerdings müssen die Transportwege beachtet werden.

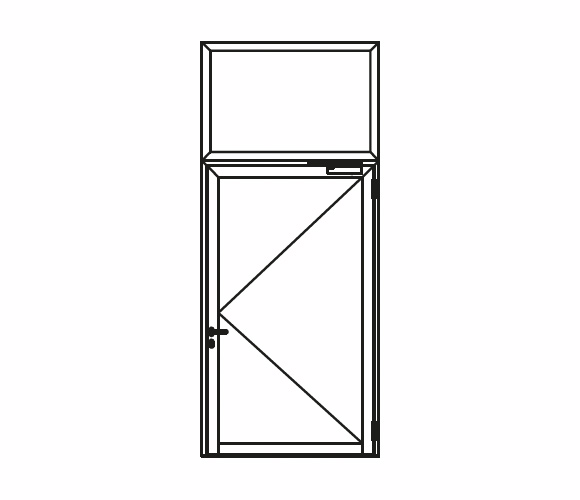

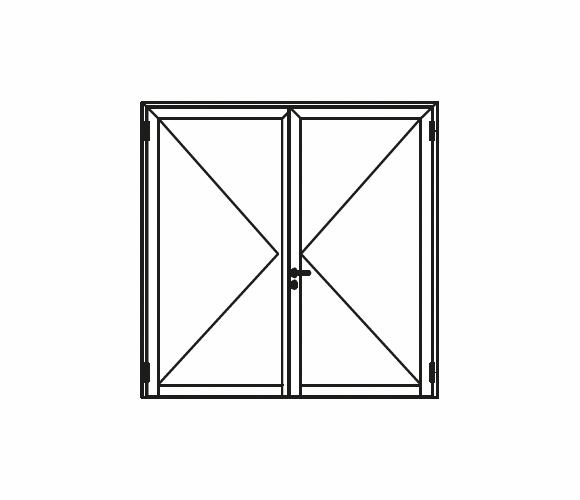

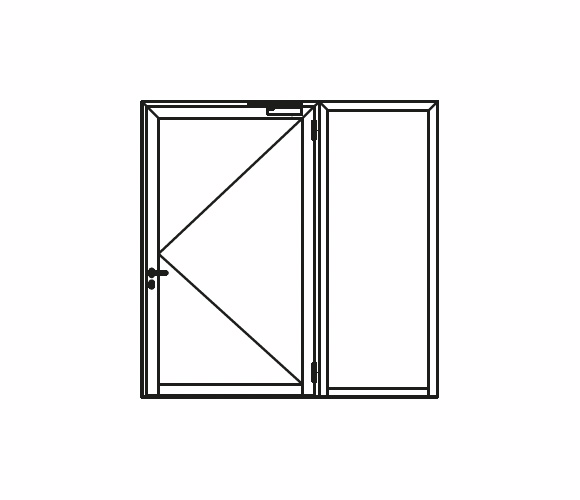

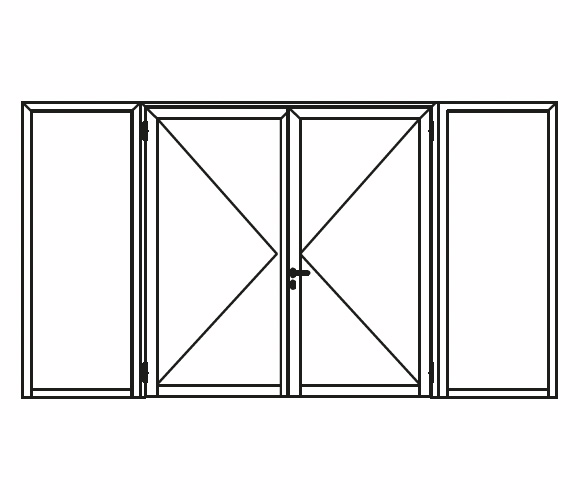

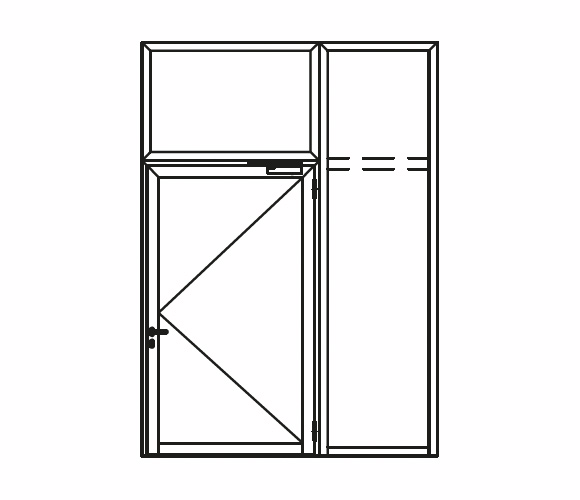

Kombination aus vorgerichteten Elementen mit Montagestoß (E) und (U) zur leichten Montage bei beengten Platzverhältnissen.

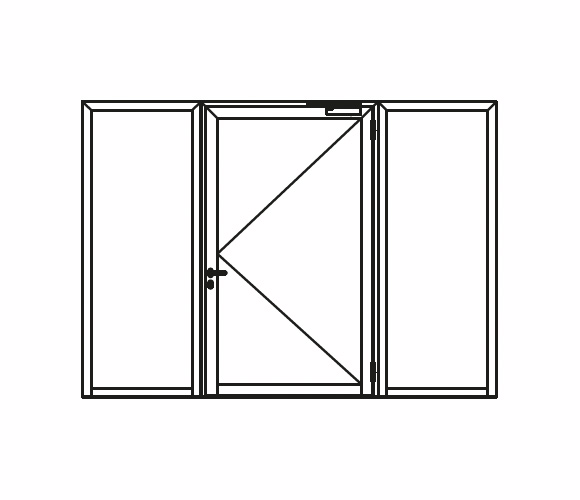

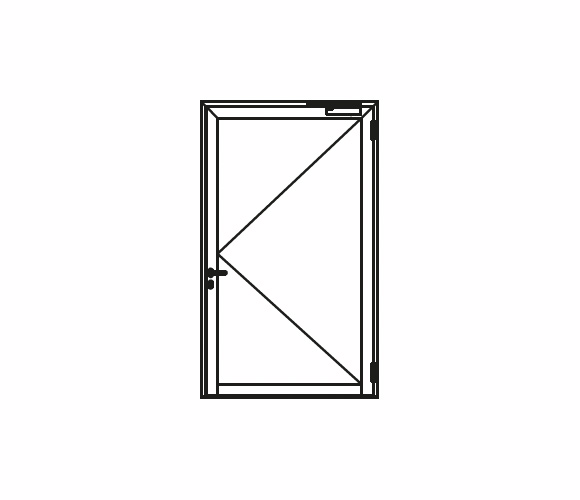

1-flügelig

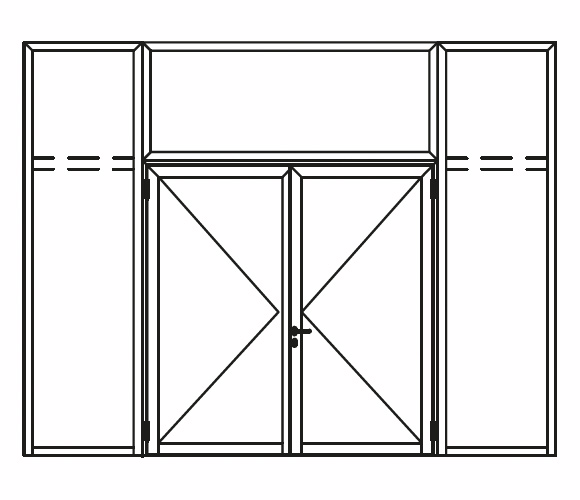

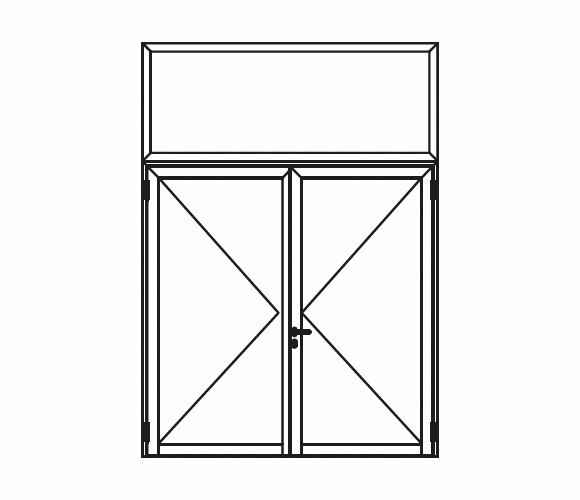

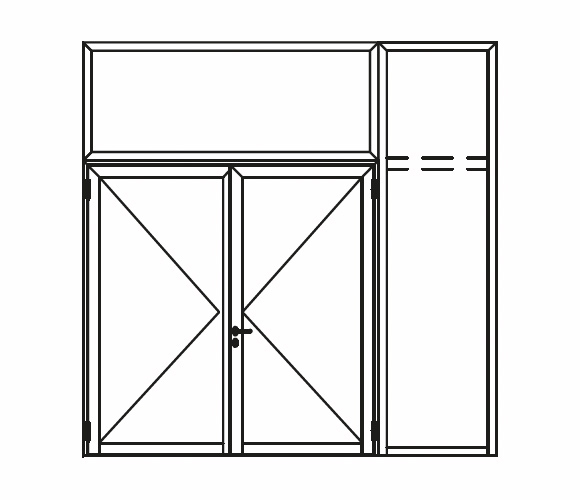

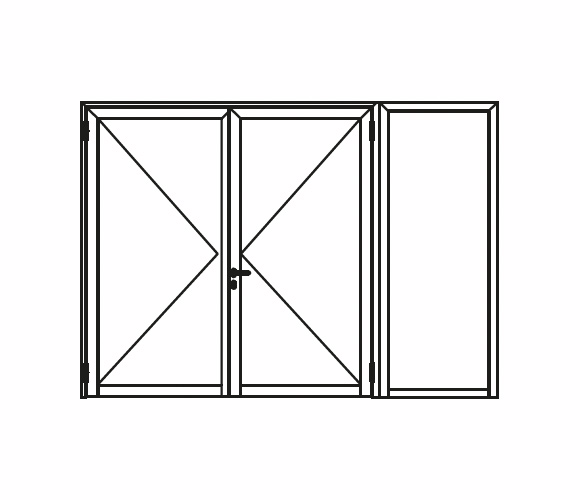

2-flügelig

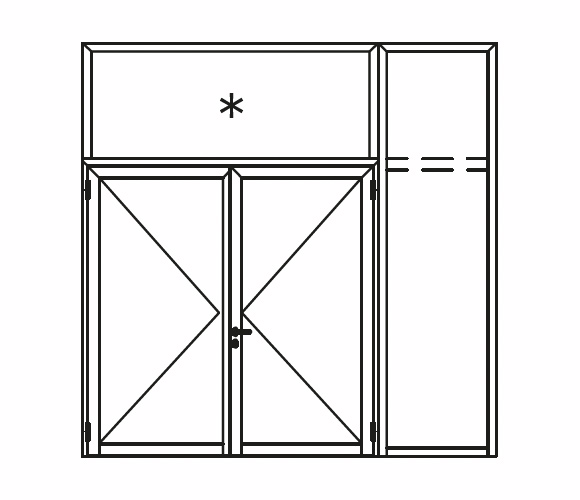

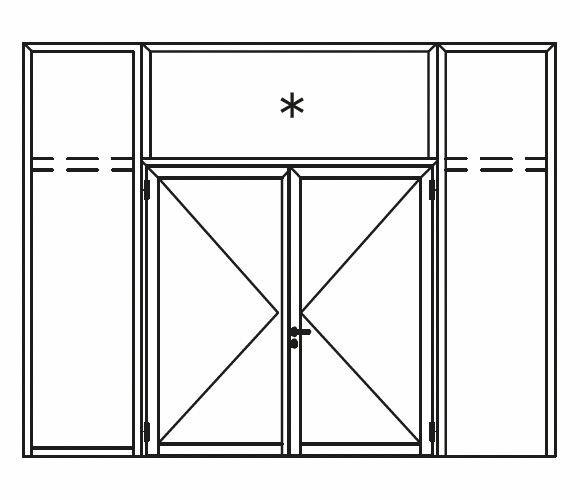

* Festverglasung U-förmig an die Tür angeschlossen

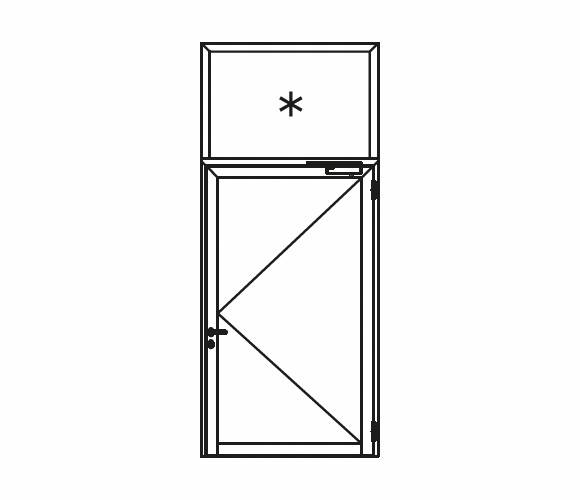

Sobald das RAM der Festverglasung (wahlweise als Oberlicht bzw. Seitenteil) < 1.000 mm beträgt, erfolgt die Kopplung elementweise.

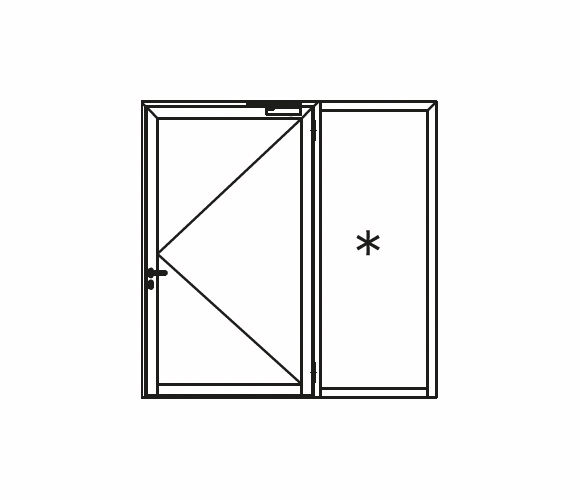

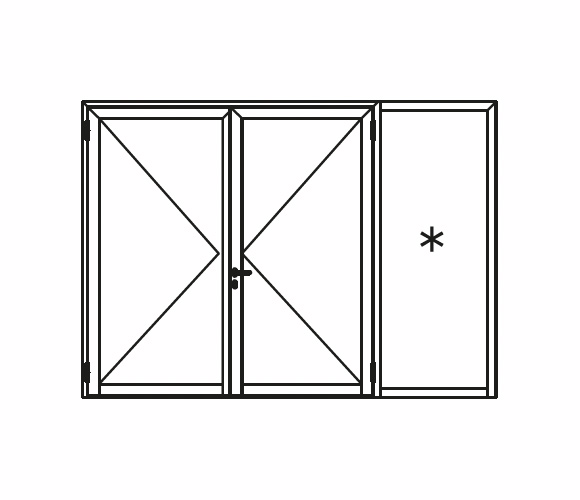

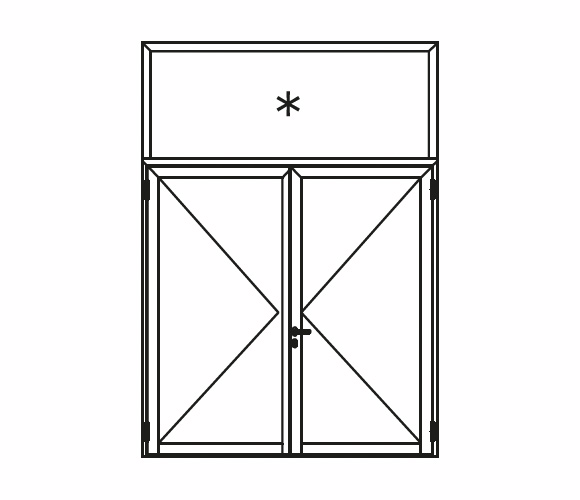

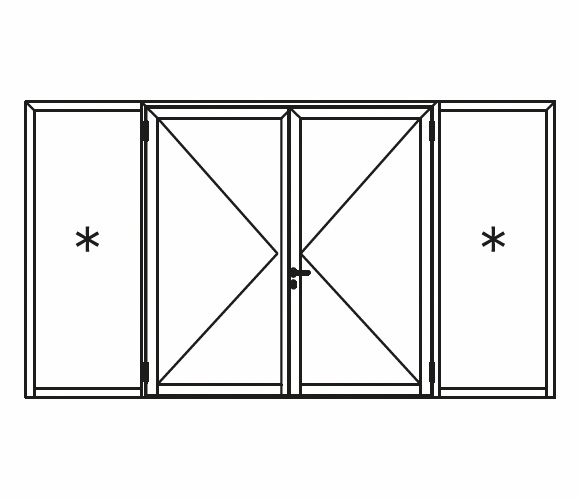

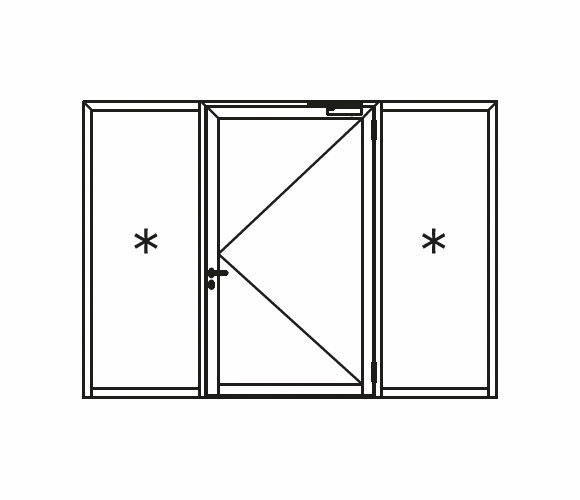

U-KOPPLUNGFestverglasungen (wahlweise als Oberlicht bzw. Seitenteil) dürfen nur dann U-förmig an die 1- bzw. 2-flügelige Tür gekoppelt werden, wenn das RAM der Festverglasung 1.000 mm nicht überschreitet. Außerdem darf das Seitenteil der Festverglasungen nur dann U-förmig an die 1- bzw. 2-flügelige Tür gekoppelt werden, wenn die Tür kein Oberlicht besitzt!
VERRIEGELUNG NACH OBENAb einem lichten Durchgang > 2.423 mm ist ein Schloss mit zusätzlicher Obenverriegelung erforderlich, wahlweise kann eine Mehrfachverriegelung ausgeführt werden.
